2.2 項目原理
系統采用80C51單片機。電動門的控制按鈕信號通過單片機并行接口P3輸入到單片機內進行數據處理，再通過并行接口P1輸出，控制電動門的開關動作，具體設計如下所述。
2.2.1 單片機并行口的分配
單片機并行口的分配見表2-1。

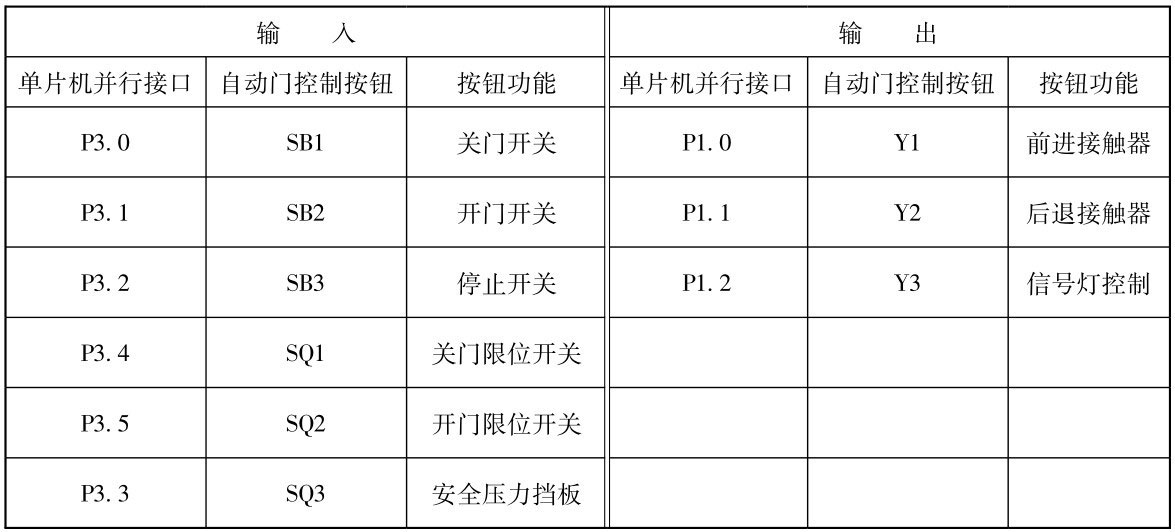

表2-1 單片機并行口的分配
2.2.2 項目線路連接

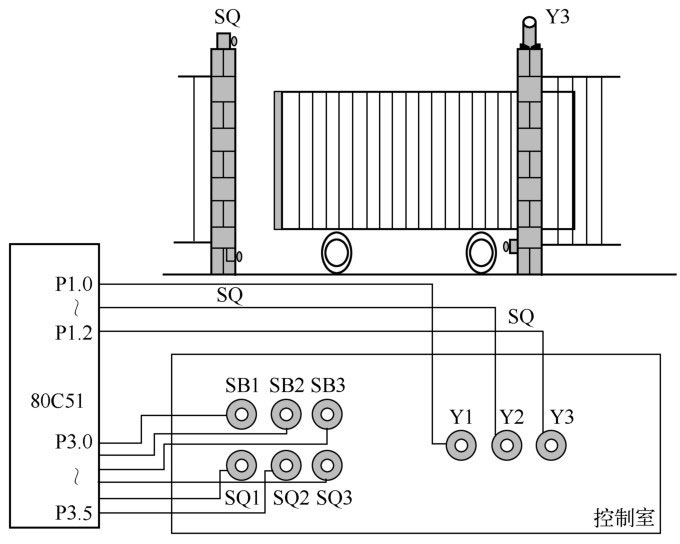

電動門電路連接圖見圖2-1。
圖2-1 電動門電路連接圖
