2.7 遠程過程調用（RPC）

許多分布式系統基于進程間的顯式消息交換，然而消息的發送和接收過程無法隱藏通信的存在，而通信的隱藏對于在分布式系統中實現訪問透明性是極為重要的。使用消息傳遞來描述通信過程，比使用基于共享存儲器的原語來描述要更困難。現代分布式系統常常含有數千個進程，這些進程分散在Internet等不可靠的網絡中。除非用其他技術來代替這種原始的通信功能，否則要開發大規模分布式應用是極為困難的。這個問題由來已久，但是人們?cè)诤荛L(zhǎng)一段時間內都沒有找到合適的解決辦法，直到Birrell和Nelson（1984年）在一篇論文中引入了一套與傳統方法截然不同的通信處理手段——遠程過程調用。雖然其中蘊含的思想很簡單，但其中的含義非常復雜微妙。遠程過程調用作為一種廣泛使用的技術，已成為許多分布式系統的基礎。

最早提出遠程過程調用的是美國的Birrell和Nelson。其后，遠程過程調用在Xerox工作站上實現，它非常類似于在單機編程過程中經常使用的過程調用（Procedure Call）。在分布式系統中，一個進程請求消息對遠程計算機的進程發出調用，然后在遠程服務器上執行這個過程，在這個過程完成以后，返回一個結果消息，再發送到請求這個調用的進程。這就是目前在分布式系統中廣泛應用的一種進程通信的機制，稱為遠程過程調用（Remote Procedure Call，RPC），如圖2-28所示。

2.7.1 遠程過程調用的特點

遠程過程調用是允許在分布式環境下的程序設計可以調用遠程另一臺機器上的進程而提供服務的過程，最主要的特點是，程序不需要知道調用的過程是本地還是遠程。遠程過程調用和傳統的過程調用的不同是，調用者（Caller或Client）和被調用的進程（Server）是在不同的機器上的不同的進程。因此，遠程過程調用更容易出故障。

（1）雖然基于消息傳遞和遠程過程調用是很類似的，但是，兩者的不同是兩個通信進程的關系。在消息傳遞中，兩個進程的關系是伙伴關系；而在遠程過程調用中，兩個進程的關系是主從關系。

（2）另外的不同是，在消息傳遞過程中，所有要求傳遞的值在傳送之前都要明確地賦到消息域中。遠程過程調用所傳送參數的組裝，即將這些參數列表匯集在一起組成消息的工作是靠系統完成的。

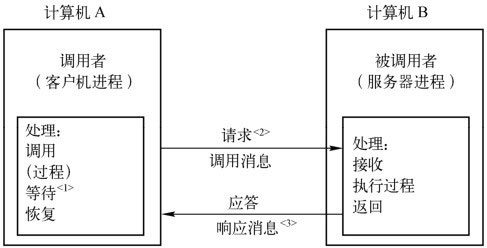

遠程過程調用發送一個調用（客戶進程）或請求到遠地進程（被調用者）。被調用者或服務器進程執行這個過程和發回一個結果（響應）消息。這種消息交換示意圖如圖2-29所示。遠程過程調用提供了雙向信息流。

遠程過程調用的語義類似本地過程調用：

（1）調用者等待結果時被掛起。

（2）調用者能傳遞參數到遠地過程。

（3）被調用的過程執行完后給調用者返回結果。

但是，由于調用者和被調用者是在異地不同機器上運行，這個過程不能存取調用者環境的數據和參數。

2.7.2 RPC的工作原理

遠程過程調用（RPC）的機制最早是由美國的Birrell和Nelson提出的，在Xerox的工作站上實現了其基本的工作過程和原理。遠程過程調用執行過程如圖2-30所示。

（1）在調用過程中，調用環境掛起。參數的傳遞是跨過網絡到這個被調用的環境，過程的執行在被調用的節點執行，執行完以后把結果再送回到調用者。

（2）在實現中引入了Stub結構，這種結構的最大特點是，它不要求對調用的程序和語言做任何改變。盡管遠程過程調用和過程調用有不同的語義，但它們很類似。

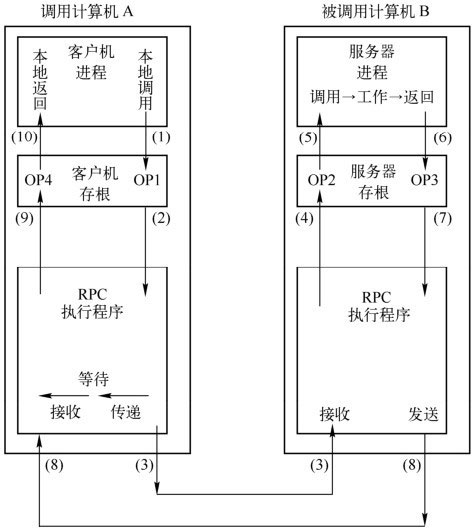

圖2-30給出了在遠程過程調用中的下列5個部件，以及它們之間的相互關系。

（1）客戶機。

（2）客戶機存根。

（3）RPC通信包（也稱為RPC執行程序）。

（4）服務器存根。

（5）服務器。

遠程過程調用的具體操作步驟如下：

（1）當客戶機（用戶程序）要求調用一個遠地的過程時，首先發出一個通常的本地調用給客戶機存根（Client Stub），這個Stub過程被鏈接到客戶機進程的地址空間。

（2）Client Stub響應執行兩個任務：

① 將目標過程按照規范把過程和變量打包成一個或多個消息。

② 請求RPC程序（在傳送層）傳送到被調用者，同時調用進程掛起等待結果數據包送回。

（3）運行RPC調用程序，通過網絡調用計算機將消息送到被調用的計算機中。

（4）被調用計算機運行RPC執行程序：

① 接收發來的消息。

② 給服務器Stub傳送消息。

（5）服務器Stub執行兩項任務：

① 拆包接收的消息。

② 在服務器Stub上執行一個本地調用過程，用標準的方法把參數、變量傳送到服務器。

（6）當這個調用在服務器上執行完成后，再執行一返回結果從服務器到服務器的Stub。用本地調用返回到掛起的服務器Stub。

（7）服務器存根（Server Stub）接到結果后執行兩項任務：

① 把結果按照規范進行打包，裝配成一個或多個消息。

② 請求RPC調用程序，把它的結果消息送回到調用者的RPC中。

（8）服務器端口RPC調用程序把裝配好的結果消息送回到調用計算機。

（9）在調用計算機上，RPC調用程序執行完成兩項任務：

① 接收這些結果消息。

② 給客戶機存根（Client Stub）傳送結果消息。

（10）客戶機存根執行返回結果的任務：

① 對發回的結果進行拆包，還原成結果。

② 把結果返回給調用者和用戶，使最后調用者得到需要的結果值。

整個上述過程執行完畢后，另外的一個進程可以再次要求遠程過程調用。只有客戶機的Stub知道這個過程是遠程的。RPC調用程序負責重傳、回答和保護。RPC調用程序可以基于消息傳遞的通信來開發。遠程過程調用是可靠的、封鎖的、結構化的Send、Get-Request和Send-Response原語的發展。它有如下優點：

（1）它有很簡潔、清晰的語義，使分布式系統很容易構造和實現。

（2）它是一種有效的在異地兩個進程之間進行通信的形式。過程調用是非常簡單快速通信的手段。

（3）它是一種通用的兩個進程之間通信的方法和機制，在分布式系統中得到廣泛的應用。

2.7.3 擴展的RPC模型

事實上，遠程過程調用已經成為分布式系統中的通信標準。該模型之所以得以流行，應該歸功于它的顯著簡明性。在本節中，將對原始RPC模型的兩種擴展形式進行簡要的討論，設計這兩種擴展形式的目的是克服RPC的某些缺點。

1.門（Door）

原始RPC模型假定調用者和被調用者之間通信的惟一手段是通過網絡傳遞消息，一般來說，這個假定是正確的。然而，如果客戶機和服務器駐留在同一臺機器上，通常希望使用本地的進程間通信（IPC）功能，該功能由底層操作系統向運行在同一臺機器上的進程提供。例如，在UNIX下，這種功能包括共享內存、管道以及消息隊列。

本地IPC功能與基于網絡的類似功能相比要高效得多，即使在后者用于同一臺機器上的進程間通信的情況下也是如此。因此，如果性能方面的要求較高，就需要根據要處理的進程是否位于同一臺機器上的具體情況，結合使用多種進程間通信機制。

作為一種折中的方法，一些操作系統提供一個與RPC等價的機制，供位于同一臺機器上的進程使用，這種機制稱為門。門是一類過程的總稱，這種過程位于某個服務器進程的地址空間內，可由與該服務器進程位于同一臺機器上的其他進程調用。門原先是為Spring操作系統設計的，Bershad等人于1990年開發了另一種稱為L(zhǎng)ightweight RPC的類似機制。

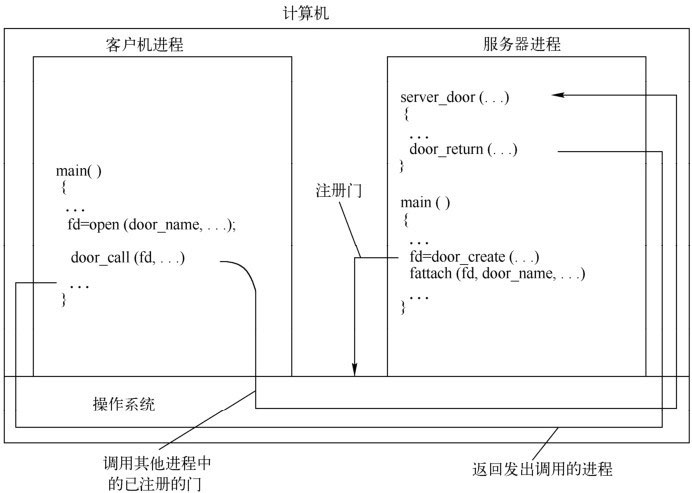

要對門進行調用，必須由本地操作系統提供支持，如圖2-31所示。具體來說，首先，服務器進程必須對門進行注冊，隨后其他進程才能調用這個門。在注冊一個門的時候，系統返回該門的標志符，該標志符可在以后用來為門賦予一個符號名稱。注冊是通過調用door_create完成的。如果要讓其他進程調用注冊過的門，只需給該門取個名字，并將該名字與該門在注冊時得到的標志符關聯起來即可。例如，在Solaris中，每個門都擁有一個文件名，文件名是通過調用fattach而與該門的標志符關聯起來的。客戶機利用系統調用door_call來請求對門進行調用，并在door_call中給出要調用的門的標志符以及其他必需的參數。操作系統隨后向上調用注冊該門的服務器進程。對服務器進程的向上調用導致服務器調用門。調用門所得到的結果通過系統調用door_return返回客戶機進程。

門的主要優點是，它允許在分布式系統的通信中使用一種單一的機制，即過程調用。

不幸的是，在這種情況下，應用程序開發人員必須了解哪些調用是在當前進程內部完成的，哪些調用是對本地機器上的不同進程發出的，而又有哪些調用是向遠程進程發出的。

2.異步RPC

與在常規過程調用中的情形一樣，當客戶機調用遠程過程時，客戶機將會阻塞，直到有應答返回為止。在沒有結果要返回的情況下，這種嚴格的請求—應答方式是不必要的，它只會導致客戶機過程向遠程過程發出調用請求之后處于阻塞狀態，從而無法進行本來能夠進行的其他有用的工作。不需要等待應答的例子有：從某個賬戶向另一個賬戶進行轉賬操作、向數據庫添加條目、啟動遠程服務以及執行批處理操作，等等。

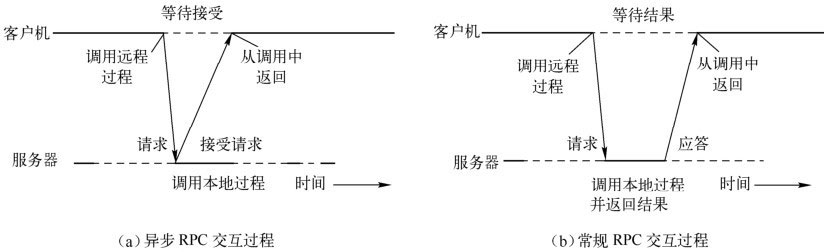

針對以上這些狀況，RPC系統可以提供稱為異步RPC（Asynchronous RPC）的功能。利用該功能，客戶機可以在發出RPC請求后立即繼續執行。在異步RPC中，服務器在接收到RPC請求后立即向客戶機送回應答，之后再調用客戶機請求的過程。應答的作用是向客戶機確認服務器已準備開始處理該RPC請求。客戶機接收到服務器的確認消息之后，將不會阻塞，而是繼續向下執行。圖2-32（a）中顯示了異步RPC交互過程。作為對比，圖2-32（b）顯示了常規RPC交互過程。

如果在應答返回時，客戶機還未做好接收的準備，從而沒有做出任何動作，在這種情況下異步RPC也很有用。例如，客戶機可能想預取一組主機的網絡地址，以便隨后與它們進行聯絡。當命名服務器正在搜集這些地址的時候，客戶機可能想做其他事情。在這種情況下，通過兩個異步RPC來進行客戶機與服務器間的通信是很有意義的，如圖2-33所示。客戶機首先對服務器進行調用，把要查詢的主機名清單交給服務器，并且客戶機在接收到服務器關于已收到主機名清單的確認之后繼續執行其他的程序。第二步調用是由服務器發出的，它對客戶機進行調用，將查詢到的地址清單交給客戶機。兩個異步RPC結合起來也稱為延遲的同步RPC（Deferred Synchronous RPC）。

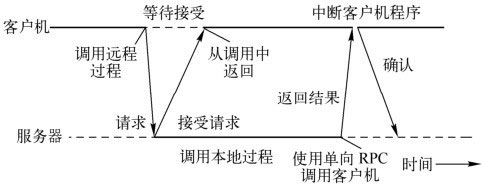

需要指出的是，還存在一些異步RPC的變異形式。在這些異步RPC中，客戶機向服務器發送請求之后立即繼續執行其他的程序。也就是說，客戶機不等待服務器返回接受請求的確認。這種RPC稱為單向RPC（One-Way RPC）。它的問題是，如果無法確保可靠性，客戶機就無法確定它發出的請求是否將得到處理。

2.7.4 客戶機/服務器的聯編

1.概念

在分布式系統中，客戶機和服務器有兩種不同的協作方式。第一種情況是，假定客戶機請求一個暫時的服務（Temporary Service）；另一種情況是，客戶機想生成一系列調用直接指向一個專門的服務過程。這意味著需要一個運行機制，以便在客戶機和服務器之間建立長期的聯編（Binding，也稱為綁定）。

所謂的聯編在不同的應用范圍有具體的含義，例如在語言中指如何將數據名轉換為機器地址的過程；而在數據庫中是指把數據的一種視圖轉換成另一種視圖。在分布式系統中，聯編主要完成兩個任務：

（1）確定服務器主機的網絡地址。

（2）在該主機上確定合適的服務器進程。通過聯編可以建立起客戶機和服務器的關系。

確定為客戶機提供所需服務的主機的網絡地址的方法有下列兩種。

① 由某節點維護一個數據庫，記錄其他節點所提供的服務。客戶機進程首先和這個節點接觸，以獲得有關主機的地址。這種方法的最大缺點是，萬一這個節點癱瘓，整個系統就無法使用。另外，當多個客戶機同時訪問這個節點上的服務器地址列表時，該節點顯然成為通信瓶頸。

② 各節點均維護一張表，以記錄本節點所能提供的服務。客戶機把請求服務的消息廣播出去，那些能提供這些服務的主機就立即把它們的網絡地址回送給客戶機，客戶機一般采用首先返回主機網絡地址作為服務主機的地址。

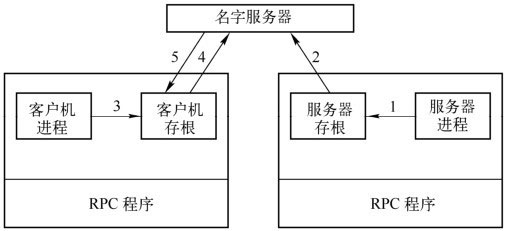

事實上，第一種方法是基于名字服務器的概念。圖2-34是一個基于名字服務器的聯編系統示意圖。

一個服務器發送一個名字給名字服務器（對應于圖2-34中的1、2），當客戶機進程發出一個遠程過程調用時（3），它的存根發送一個請求消息到名字服務器（4）。名字服務器響應請求完成名字與地址的映射后，將服務器主機地址回送客戶機存根（5）。

2.聯編的實現和執行過程

（1）靜態方法：通過三部分（名字服務器、客戶機和服務器進程）來實現。

（2）動態方法：聯編是在客戶機通道和一個服務器進程之間，靠服務器來控制，服務器能分配它的服務器進程激活通道。

關鍵的問題是，必須知道什么時候發生聯編，基于RPC的分布式應用和構造能分成三個階段。

（1）編譯時間（Compile Time）：

① 客戶機/服務器模塊程序設計，像是被預期鏈接在一起。

② 客戶機、服務器與它們各自的存根緊密聯系。客戶機相對于其存根成為服務器，而服務器相對于其存根成為客戶機。

③ 存根在聯編和傳輸過程中對客戶機和服務器起保護作用。

④ 理想的存根的生成，靠存根生成器從接口中給出定義。

（2）鏈接時期（Link Time）：

① 一個服務器的可利用性，通過RPC聯編本身引出或注冊多個調用。

② 一個客戶機聯編它自己和一個專門服務器靠引入一個調用。

③ 一旦一個聯編過程被完成，調用才能發生。

④ 聯編不像調用那樣頻繁地被執行。

（3）調用時期：

① 在OSI表示層提供過程調用的語義。存根使用在它以下的傳輸層協議傳送客戶機/服務器之間的變量和可靠的結果。

② 不同的傳輸層協議能被應用。

③ RPC功能應包括若干控制信息。

2.7.5 遠程過程調用設計舉例

本節通過一個具體實例說明RPC設計和實現。

1.RPC設計應解決的問題

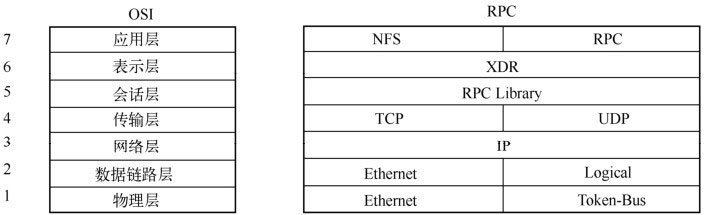

1）RPC要求網絡服務提供支持和ISO、OSI的對照

如前所述，RPC是用戶直接在高級語言中使用的一種高層通信機制，它至少應建立在傳輸層協議之上。因此，一般要求網絡提供數據報服務的支持，如圖2-35所示。

2）RPC語義問題（Semantics）

RPC和應用本地調用一樣，本地調用執行“恰好一次”語義；而RPC的語義就復雜多了。一般來說，在沒有節點癱瘓和延遲太長時，請求響應方式RPC可提供如下兩種語義：

（1）恰好一次調用語義（Exactly-once）。

（2）至少一次調用語義（At-least-once）。

調用的正常結果意味著服務器執行一次或多次過程調用。為避免產生非預期的結果，該調用應是冪等的，即多次執行該調用與執行一次所得結果一樣。

如果出現故障，如調用報文、響應報文丟失，或服務器壞了，為使調用仍能進行又引出兩種新的語義：

① 最后一次語義（Last-One），即調用中止意味著服務器執行一次或多次調用，但最終的結果取自最后一次發出的該調用的執行。前幾次調用的執行實際上無用，一般稱為孤兒（Orphan）。對孤兒處理是RPC中復雜的問題。

② 最多一次調用語義（At-Most-Once），這種語義保證調用的執行或者成功并返回正確結果，或者不產生任何結果。

3）聯編（Binding）

客戶機發請求，首先要解決服務器定位問題。通過定位和某一專用服務器建立起聯系，進行一系列的協同工作和加工處理。

4）在異構型分布式系統中的參數傳遞

在異構型分布式系統中，存在機器異構、操作系統異構和網絡異構等一系列不兼容問題，如RPC的參數在傳遞前要轉換成一種標準代碼（如P碼或M碼），而服務器把標準碼變成本地機器的代碼，反之亦然。

5）用戶接口

大多數RPC采用Birrell和Nelson提出的存根模型（Stub）作為用戶接口，這就涉及存根的生成。一種是設計專門的存根產生器，用戶在應用程序中對遠程過程調用加以說明，諸如給出所請求的服務名、參數、參數類型，然后在編譯過程時由存根產生器自動生成相應的代碼；另一種采用庫函數作為存根，用戶直接在應用程序中調用庫中的庫函數。

2.RPC的設計與組成

下面通過一個具體例子RTU來說明RPC設計。RTU是Masscomp計算機上的實時UNIX，其中RPC為該系統的網絡文件系統NFS提供通信支持，使NFS與機器、操作系統無關。

1）RPC的組成

（1）RPC由下列4部分組成。

① 外部數據表示（簡稱為XDR）。它的功能是完成異種機之間的數據轉換工作。它有固定的協議規范，其主要特點是，任何數據類型均以4個字節為單位表示數。

② 身份鑒別（Authentication）。它主要是為網絡文件系統提供一種服務，用戶鑒別、存取控制、權限檢查，安全和訪問控制都可以建立在此之上。

③ 客戶機（Client）。這部分提供函數調用，使用戶能在程序中發RPC請求和接收返回結果。

④ 服務器（Server）。這部分使服務器能提供實現服務功能，并可接收RPC請求及返回結果給用戶機。

（2）三層接口如下。

① 最高層——這一層RPC接口對程序員是透明的，調用者不知道使用了RPC還是調用了本地的一個函數。

② 中間層——這一層提供下列三個函數。

regesterrpc( )：用于服務器一方注冊服務。

svc-run( )：等待接收RPC請求并執行。

call-rpc( )：客戶機發出RPC調用。

③ 最低層——這一層允許程序員改動RPC庫函數中的所有默認值，明顯地使用Socket套接字來傳遞RPC信息，其編程也是最復雜的。

（3）對RPC的兩個擴充。RTU/RPC中還擴充增加了廣播RPC和批處理RPC（Broadcast RPC & Batching RPC），只有超級用戶才能發廣播RPC。批處理RPC是將RPC報文放置在一個對所希望的服務器進行調用的“管道”中，并假設：

① 管道中的每個RPC調用都不要求從服務器那里得到響應，并且服務器也不發相應信息。

② 調用的管道是由諸如TCP/IP這樣的可靠字符流傳輸裝置傳送的。

由于服務器對每次調用無需響應，所以客戶機可以在服務器執行以前的調用時并行地發出新的調用；而且，建立在TCP/IP之上的RPC可以緩沖許多調用，然后用一次Write( )系統調用發給服務器。這種重疊執行可以大大減輕客戶機和服務器進程IPC的負擔，以及一系列調用總開銷。

2）RPC的幾個概念

（1）流（Stream）。流是一塊數據存在實體的抽象，是各種存儲介質（內存、I/O、外存）的標準接口。RTU/RPC在其XDR部分使用了流，這樣做的好處是，XDR的各種操作只在流上實現，而不必對每一種介質都編一套操作，如圖2-36所示。

（2）端口（Port）。端口是兩臺機器進行通信的邏輯通道。

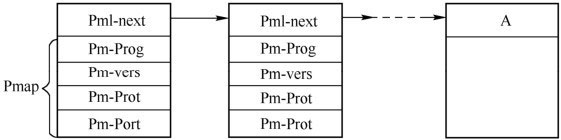

聯編（Binding）可以通過端口（Port）進行，在RTU/RPC中，所有服務都注冊在一張稱為Pmap的表中，并提供一個網絡服務Port Mapper，它為客戶機提供了從Pmap表上查找任一遠程過程的端口號的標準方法。每臺機器上的Port Mapper完成端口號—程序號的映射。

客戶機為了找到某類網絡服務所對應的端口號，可以向服務器一方的Port Mapper發RPC（Port Mapper的端口號是共知的），Port Mapper就返回正確的端口號。

可見，RTU/RPC采用動態和靜態相結合的方法定位一個服務，Port Mapper定位是靜態的，其他的服務則是動態的。

（3）遠程過程。一個遠程過程用下列三個參數惟一決定。

① 程序號：定義一類服務的一組過程，如NFS程序號是10003。

② 版本號：允許程序稍加修改不必分配新程序號，并具有兼容性。

③ 過程號：程序組中的一個過程。

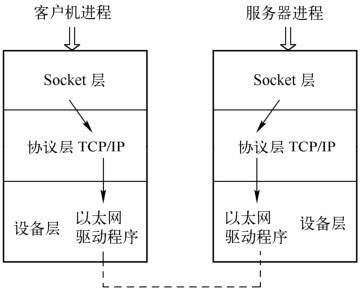

（4）套接字（Socket）。它是來源于UNIX 4.2 BSD可用于同一機器之間通信，也可用于網絡間通信的一種通用結構。不管使用什么網絡（驅動程序）和協議層使用什么協議，對客戶機和服務器來說，它們對應的是套接字，它們各自的Socket也是兩者之間通信的端點，如圖2-37所示。

3）RPC的工作流程

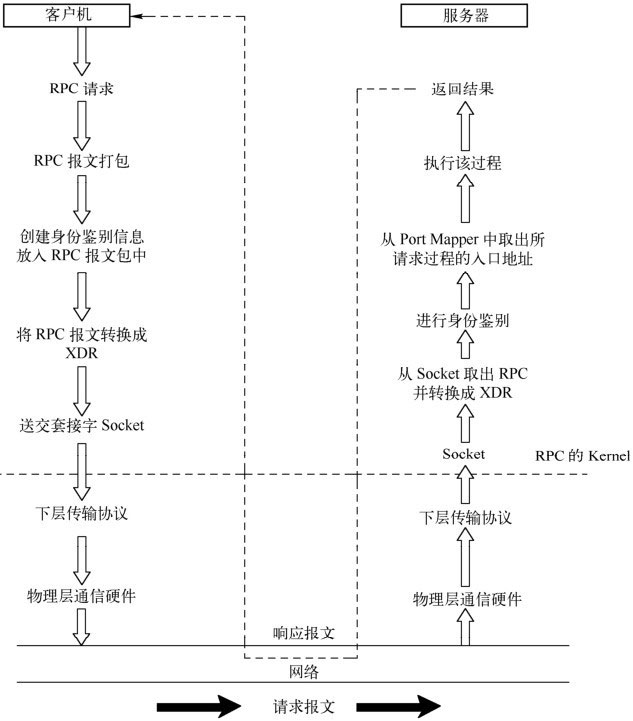

RPC的工作流程圖如圖2-38所示。在圖2-38中，服務器返回結果的過程沒有表示，具體情況和上述情況相類似，只是把請求報文改成響應報文而已。

3.RTU/RPC的實現

1）XDR的實現（External Data Representation，外部數據表示）

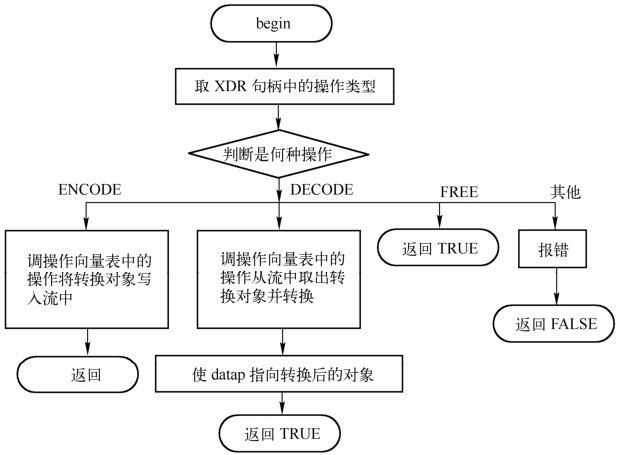

（1）XDR操作是在流上進行的。XDR句柄的內容如圖2-39所示，其中操作類型有下列三種：

ENCODE——由本地?cái)?shù)據→XDR。

DECODE——由XDR→本地?cái)?shù)據。

FREE——釋放空間。

① 由本地機器數據表示轉換成XDR時，用ENCODE操作。

② 由XDR轉換回本機器數據時，用DECODE。

③ FREE把空間釋放。操作向量表含有各種操作的（X-get long）入口地址。私用數據區則對應具體的流，可在創造XDR句柄時確定。

（2）涉及XDR的庫函數有三類：

原始類—char，int，float，int short，double，unsigned int。

復合類—string array，unsigned + byte array，any array。

指針類—xdr-reference( )，XDR-pointer，…

① 原始類—這類函數轉換C語言中的簡單類型。每個函數具有以下形式：

            xdr-xxx (xdrs，datap)
            XDR*xdrs；/*xdrs為XDR句柄指針*/
            XXX*datap；/*datap指向轉換對象*/

其中，xdrs為XDR句柄指針，datap為指向轉換對象的指針，xxx代表轉換的數據類型。原始類XDR函數流程圖如圖2-40所示。

② 復合類XDR函數。這類函數的轉換對象包括string、bytearray，這類函數大都由簡單類型重復構成，因此只要連續調用原始類XDR函數即可完成轉換。

③ 指針類，如函數Xdr-reference( )，定義如下：

xdr-reference(xdrs，PP，size，proc)

其中，PP是欲轉換結構指針的地址，size是該結構的大小，proc是轉換該結構的XDR函數的入口，在ENCODE時，直接調用proc即可轉換該結構；在DECODE時，則要申請空間以容納轉換過來的結構，并使*PP指向它。

有了以上三類XDR函數，用戶可以編寫轉換任意自定義類型的XDR函數。

2）身份鑒別的實現

身份鑒別主要為網絡文件系統和分布式系統提供一種安全訪問控制服務，結構opaque-auth是描述身份鑒別信息的框架：

            struct opaque-auth{
              cnum-t oa-flavor；/*flavor of auth*/
              caddr-t oa-base； /*addr of more auth*/
              u-int oa-length；  /*起始地址*/
            }

程序第一項oa-flavor是鑒別的類型，有三類：

            enum auth_flavor{
              AUTH-NULL=0  （用于調用者和服務器都不關心各自身份）
              AUTH-UNIX=1  （想從UNIX系統中來辨認身份）
              AUTH-SHORT=2 （服務器響應時才啟用，它把與Client身份相匹配的opague-auth
                              傳送回去）
              }

第二項oa-base是描述新類型的結構起始地址，描述用于除了上述三種類型以外的鑒別方式。

第三項oa-length是這個結構的長度。

Auth是一個句柄，它是由auth kern-create創建的。它的實現很簡單，先為AUTH句柄申請空間，再填上鑒別身份的信息即可。

3）客戶機的實現（Client）

（1）RPC報文。RPC報文由下面的結構定義：

            Struct  rpc-msg{
              U-long rm_xid；/*transaction id*/
              enum msg-type rm-direction；/*報文類型*/
              anion{
                Struct call-body RM-cmb /*調用報文*/
                Struct reply-body RM-rmb；
                  }ru；/*響應報文*/
              }

其中，第一項rm_xid的目的是，使服務器返回結果能被請求該服務的客戶機收到，以與同一機器上的其他客戶機加以區別。方法是，調用者在其RPC報文中給rm-xid設置惟一值，而服務器從調用報文中取出rm-xid，再原封不動地放入響應報文中。這樣，調用者就可以取出與它具有相同rm-xid的響應報文。

第二項是報文類型，調用和響應時定義如下：

            enum msg-type{
              call=0
              REPLY=1
            }

它還是第三項ru的選擇開關。

當rm-direction為Call時，ru為調用報文RM-cmb；當rm-direction為Reply時，ru為響應報文RM-rmb。

（2）Client句柄。Client句柄有三項（如圖2-41所示）。

cl-ops包含一些操作。最重要的是cl-call( )，顧客就是通過這個函數發出RPC的。private是私用數據區。

客戶機的工作進程見前面的RPC工作流程圖。客戶機在創建Client句柄的同時創建一個套接字。RPC報文從這套接字發出和在這套接字上等待響應報文。

4）服務器的實現

服務器主要有兩部分工作：一是注冊服務，二是當RPC請求到達時，調用相應的過程。服務器的工作流程如圖2-42所示。

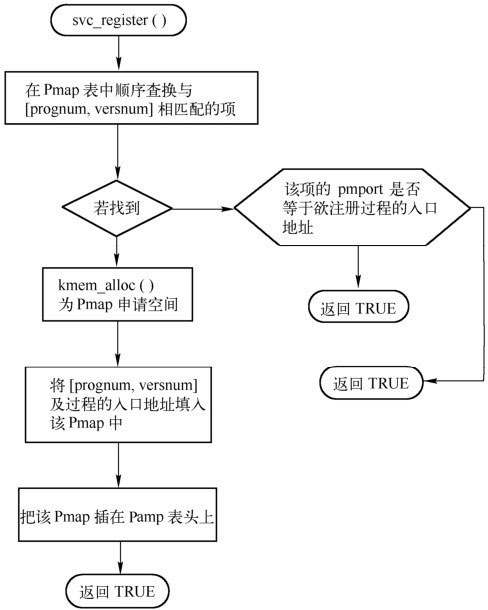

（1）注冊服務——服務器所提供的服務（即客戶機調用的遠程過程）注冊在一個Pmap表（如圖2-43所示）中，為了將對應于[prognum，versnum]的過程注冊在Pmap表中，系統提供一個函數svc-register( )，它的流程圖如圖2-44所示。

（2）等待并接收RPC請求。系統創建了一個進程svc-run，它不斷查看服務器端的套接字（Socket）中是否有內容。若有，說明有RPC報文到達，則svc-run轉去執行所請求的過程，并返回結果；否則，svc-run等待一段時間再查看Socket。若有多個RPC請求到達，則先在Socket保存起來，服務器按FIFO順序處理。

小結：上面描述了RTU/RPC的具體實現，它是在4.2 BSD基礎上，在Kernel部分，RTU/RPC只實現把報文發到套接字或從套接字接收?qǐng)?bào)文，以后的操作由套接字有關操作實現。

RPC的類型：阻塞型發出調用掛起，收到結果再執行，也提供廣播和批處理RPC。

服務器執行模型：多個用戶請求，排隊按FIFO，單線程。

語義：UDP/IP執行一次或多次，無孤兒處理能力。

服務器定位：動靜相結合，Port Mapper是固定的，其他由Pmap表來定位。

用戶接口：庫函數分三層。

異構數據表示：XDR。

RPC交換協議：采用Request-Reply。

傳輸協議/接口：采用TCP/IP和UDP/IP。

BSD SOCKET支持NFS。

2.7.6 遠程過程調用的應用─—NFS

隨著分布式系統中RPC的研究，目前已有100多種、10萬臺計算機運用RPC和NFS。美國Sun公司在工作站基于RPC實現了NFS網絡文件系統，目前有幾百家計算機廠在自己的產品上都采用NFS協議。IBM、DEC、HP、APPLE、Microsoft都支持NFS，NFS是一個基于RPC的分布式網絡環境，其突出的特點不是文件復制，而是文件共享。這是NFS和其他UNIX網絡的不同之處。

1.NFS的主要特點

NFS是一個在異構環境下共享文件的分布式網絡協議。它采用Client /Server服務方式，其特點如下：

（1）透明信息存取。用戶可以直接獲得遠程文件的數據，而不必了解有關網絡的信息。對用戶來說，所有NFS安裝的文件系統就和本地文件系統一樣。讀/寫本地和遠地文件幾乎沒有區別，因此NFS使信息在網絡上真正實現分布式處理。

（2）異構環境適應性。NFS提供靈活的、獨立于操作系統平臺、發揮各家網絡開發軟件的長處的一種新型工具，特別適應不同機器和異構環境。XDR是解決異構性的好方法。

（3）易擴充性。NFS網絡環境，擴充新的資源或軟件，不需要改變現存的工作環境。利用RPC在NFS上提供了一組用于數據交換的擴充協議。

（4）可靠性。NFS的可靠性來自UNIX文件系統的安全性。在NFS協議支持下，當文件服務器協議設計的服務器壞了，重新啟動后，客戶工作站仍可以繼續工作。因?yàn)檫^(guò)程調用包含了完成調用的全部信息，服務器出故障時，用戶只是感到服務非常慢而已。

（5）高性能。NFS允許用戶選用各種不同的配置，或利用無盤工作站，可以使系統獲得好的性價比。與UNIX的高度兼容也是SUN NFS廣泛應用的原因之一。

2.RPC/XDR協議支持NFS

NFS提供異構環境適用的遠程存取能力。這與機器網絡協議完全獨立。它依賴于XDR協議之上的RPC，按照ISO/OSI的協議，它屬于第5層（會話層）。XDR屬于表示層。

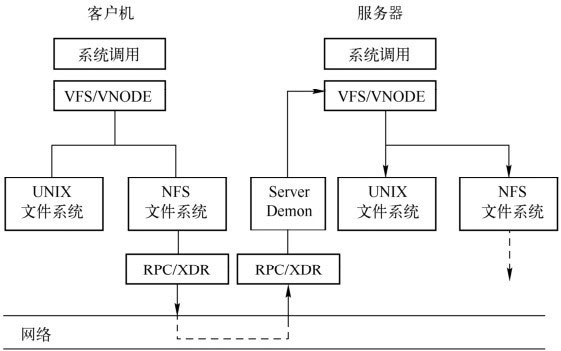

NFS是在RPC協議的基礎上發展起來的，當系統啟動以后，nfsd biod是dacmon，執行的命令就是客戶機的系統調用。

3.基于NFS的ONC環境

開放網絡計算（ONC）包括一組基于NFS網絡協議的網絡服務，提供下列服務。

（1）NFS服務提供遠程文件透明存取。

（2）自動安裝或拆卸遠程目錄Automouter。

（3）Network lock manager提供對NFS存取文件記錄值，讓用戶協調存取公共信息。

（4）NIS網絡信息系統。

（5）REX在網絡環境下存取遠地資源。

（6）NETDisk保證無盤工作站支持ONC/NETDISK無盤的調頁對換服務。

4.NFS訪問一個文件的流程

客戶機可訪問位于遠地主機的UNIX文件系統中的一個文件。圖2-45是訪問一個遠程文件的流程示意圖。

首先，用戶或應用程序向統一的文件系統接口發出一個系統調用，內核在VFS/VNODE接口中查尋，以便定位所需的文件。如果該文件是一個遠程文件，內核重指向NFS文件系統由NFS的特定過程來實現。客戶機NFS文件系統運用RPC通信機制，請求服務器NFS文件系統來完成。發出RPC后，在遠地主機上的NFS服務例程接到這個請求后執行它。服務例程首先通過服務器上的VFS/VNODE來定位可要求的具體文件系統，在這里是一個UNIX系統。該UNIX文件系統接到請求后，把需要的數據傳給NFS服務例程，結果再通過RPC返回給客戶主機，就完成了一個文件的調用過程。

2.7.7 消息傳遞和遠程過程調用的對比和進程通信小結

1.對比

對上述兩種進程間通信的機制進行對比是必要的，以決定哪個更好和在什么時候選用哪種進程通信的機制更好。這兩種機制看起來很類似。例如，消息傳遞看起來像RPC，在V-System中（Cheriton，1988年）的消息傳遞現在稱為RPC，而在Amoeba中稱為消息傳遞。

應指出：從客戶機進程的觀點來看，遠程過程調用非常類似于遠程約會。因?yàn)閮烧叨季砣胍粋€(gè)封鎖調用在兩個方向上的參數傳送。但是，不同之處在兩個通信系統中是很明顯的，在機制的實現上、在傳送層上和使用模式上都不同。

對比遠程過程調用和消息傳送，前者的主要的優點是，一個遠程過程調用接口很容易實現文件化，像是一系列過程具有參數和結果。從接口的規范看，它可自動生成編碼，遮蔽所有程序頁消息的細節。

另外，消息傳遞機制提供的靈活性在RPC中很難找到。但是，這種靈活性是在消息傳送接口上文件化地傳送的，其成本高。

兩者在分布式系統中都廣泛地應用，在不同的系統中都強調了各自的優越性。有一項研究包含了兩種機制的對比，即在PDP計算機上，StarMod系統和Charlotte系統。

兩者對比從一個進程到另一進程的發送時間，RPC端口調用要求更大的開銷，由如下因素造成。

（1）在Charlotte，下層協議是一個分層協議，趨向于引入考慮開銷。

（2）Charlotte用C語言寫成，StarMod用Modula語言生成，編碼的效率是一個因素。

（3）兩個內核KeVnel是不同的，一個強調的是高性能，另一個強調的是簡單。

2.進程通信小結

分布式操作系統運行在網絡環境下的所有計算機上而構成分布式計算機系統。因?yàn)樵谙到y(tǒng)中沒有共享存儲器，其進程通信的機制靠消息傳遞，這意味著高性能的進程間通信是分布式系統的最關鍵問題。因?yàn)樾枰峁└咚俚臄?shù)據交換，所以這種高速數據的交換依靠適當?shù)倪M(jìn)程通信原語和支持通信原語的傳送協議。

下面列出三種遠程進程間通信的原語：

（1）消息傳遞和高級消息傳遞。

（2）遠程過程調用（RPC）。

（3）執程或事務處理（Transaction）。

以上三種原理分別基于不同的基本概念。

消息傳遞是集中式系統進程間通信的擴展。它的基本原語是從客戶機進程到服務器進程之間實現單方向的通信。

遠程進程間通信的原語的類型如下。

（1）封鎖執行或非封鎖執行類型（執行調用不延遲）。

（2）緩沖和非緩沖型。對于緩沖型原語，在發送和接收之間，消息被緩沖。非緩沖方式有時也稱為約會（Rendezvous），有些同步的條件被滿足。

（3）可靠與不可靠型。對于可靠型原語，當數據提交時，是可靠的；否則或消息未被復制，或發生了故障。

構造的原語可以是雙向的信息流。發送者和接收者必須被同步。這種同步依靠發送操作的語義。

消息發送能用于單一數據報或多個數據報。后者要求提供可靠的提交和恢復。進程間通信靠直接發送消息從一個進程到另一個進程的端口（Port）。鏈接Link也能用來通信，或是單一鏈接（像是單向通信通路），或是雙向鏈接定義（像是雙向通信路徑）。因?yàn)長ink是面向鏈接的通信系統，所以是有它自己的優缺點。

當發送一個消息時，一個發送者必須規定要發送的一個專門的進程或一組進程，或能指向所有的進程。發送者可能不期待任何響應，或一個專門響應，或一組響應，或所有目的節點發來的響應。

RPC意味著發送者可將進程從一個計算機上自動調用到另一個計算機上，并不需要知道該過程是在本地還是遠地，即具有透明性。

RPC支持的通信可以是在一個客戶機和一個服務器之間或在多個客戶機和多個服務器之間，因?yàn)橛行┫到y(tǒng)不涉及分布式語言。RPC只是描述傳送的協議。

遠程過程調用要求的是兩個遠地進程之間的語言級數據結構的傳送。為了這個目的，RPC對參數進行組裝，把參量表匯集在一起形成一個消息。

用RPC機制可以屏蔽從客戶機到服務器機制的具體細節。這意味著需要在客戶機和服務器之間進行聯編。

分布式系統是非常可靠的和很堅定的。這是因?yàn)樵诓煌姆植际焦?jié)點上提供冗余資源是可能的。一個單一通信不能總是用來提供兩個進程之間的互相作用。在這情況下，執程（Transaction）的概念是很方便的。在分布式系統中，基于執程模型的消息交換依靠套接字（Socket），它是在網絡上可尋址的實體。

如果進程通信的能力和存儲管理緊密結合，會使分布式系統的性能大為改善。這種進程通信提供的性能會超過傳統的進程通信系統。
