3.7 交換機的生成樹技術

3.7.1 冗余鏈路問題

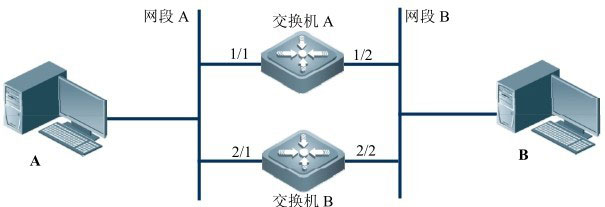

在網絡設計中，為了增強通信鏈路的可靠性，一般在交換機之間設計一條或多條冗余鏈路，冗余鏈路的添加，可以保證鏈路正常通信，但也可能會導致環路的產生。例如，在圖3-27中，A站點往B站點發數據，而交換機A和交換機B的地址表中都沒有B站點的MAC地址。首先，數據通過網段A會傳到交換機A的1/1端口和交換機B的2/1端口，因?yàn)榻粨Q機A和交換機B的地址表中都沒有B站點的MAC地址，所以交換機會將數據以廣播的形式向所有其他端口轉發，這樣，數據傳到網段B的同時，又會通過交換機B回到網段A，再通過網段A轉發……這樣就產生了一個環路。在廣播密集型的網絡中，環路會形成廣播風暴，而將網絡全部堵塞。

由上分析可知，對二層以太網來說，兩個局域網之間只能有一條活動著的鏈路，否則就會產生環路，形成廣播風暴。但是為了加強一個局域網的可靠性，建立冗余鏈路又是十分必要的，因此，其中的一些通路必須處于備份狀態，若網絡發生故障，活動鏈路失效時，冗余鏈路就必須被提升為活動狀態。手工控制這樣的過程是一項非常麻煩的工作，生成樹協議（Spanning-Tree Protocol，STP）就能自動完成這項工作。

3.7.2 STP與RSTP

目前，在網絡中普遍使用的生成樹協議有STP、RSTP（Rapid Spanning-Tree Protocol，快速生成樹協議）和MSTP（Multiple Spanning Tree Protocol，多生成樹協議），它們遵循的標準分別是IEEE802.1d、IEEE802.1w、IEEE802.1s。STP是一種二層管理協議，通過有選擇性地阻塞網絡冗余鏈路來達到消除網絡環路的目的，同時具備鏈路冗余備份的功能。RSTP是STP的擴展，其主要特點是增加了端口狀態快速切換的機制，能夠?qū)崿F(xiàn)網絡拓?fù)涞目焖俎D(zhuǎn)換。如果一個局域網內的交換機都支持RSTP協議且管理員配置得當，一旦網絡拓?fù)涓淖兌匦律赏負錁?shù)時，只需要不超過1 s的時間（傳統STP需要大約50 s）。

1.STP的基本思想

STP的基本思想就是要生成一個穩定的樹型拓?fù)渚W(wǎng)絡，樹的根是一臺稱為根橋的交換機（Root Bridge，簡稱根交換機，下同），由根交換機開始，逐級形成一棵樹，交換機為樹的節點，鏈路為樹枝，根交換機定時發送配置報文，非根交換機接收配置報文并轉發，如果某臺交換機能夠從兩個以上的端口接收到配置報文，則說明從該交換機到根有不止一條路徑，便構成了循環回路，此時交換機根據端口的配置選出一個端口為轉發狀態，并把其他的端口阻塞，相應鏈路被阻斷，成為備份鏈路，消除了循環。當某個端口長時間不能接收到配置報文的時候，交換機認為該端口失效，網絡拓?fù)淇赡芤呀?jīng)改變，此時生成樹就會重新計算，激活其他的備份鏈路，生成新的樹型拓?fù)洌?qiáng)制將原來的故障鏈路變?yōu)閭浞萱溌罚@時端口狀態也會隨之改變，以保證數據的傳輸路徑是唯一的。用于構造這棵樹的算法稱為生成樹算法STA（Spanning Tree Algorithm）。

2.網橋協議數據單元BPDU

交換機之間通過交換BPDU（Bridge Protocol Data Units，網橋協議數據單元）幀來獲得建立最佳樹型拓?fù)浣Y(jié)構所需要的信息。這些幀以組播地址01-80-C2-00-00-00（十六進制）為目的地址。每個BPDU由以下要素組成。

⊙ Root Bridge ID：本交換機所認為的根交換機的標識，即ID。

⊙ Root Path cost：本交換機到根交換機的路徑花費，稱為根路徑花費。

⊙ Bridge ID：本交換機的標識，即ID。

⊙ Message age：報文（幀）已存活的時間。

⊙ Port ID：發送該報文的端口，即端口ID。

⊙ Forward-Delay Time、Hello Time、Max-Age Time：三個協議規定的時間參數。

⊙ 其他一些網絡拓?fù)渥兓⒈径丝跔顟B(tài)的標志位。

當交換機的一個端口收到高優先級的BPDU（Bridge ID更小、Root path cost更小等），就在該端口保存這些信息，同時向所有端口更新并傳播信息。如果收到比自己低優先級的BPDU，交換機就丟棄該信息。

3.交換機標識Bridge ID

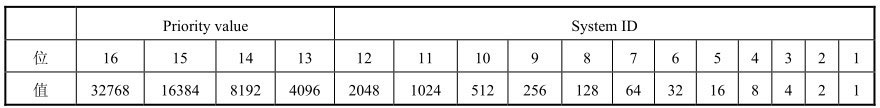

按IEEE802.1w標準規定，生成樹協議中的每臺交換機都有唯一標識（Bridge ID），生成樹算法中就是以它為標準來選出根交換機（Root Bridge）的。Bridge ID由交換機的優先級和MAC地址組成，共8字節，后6字節為該交換機的MAC地址，前2字節如表3.4所示，前4位表示優先級（priority），后12位表示System ID，為以后擴展協議而用，在RSTP中該值為0，因此給交換機配置優先級必須是4096的倍數。

4.生成樹的定時器

在生成樹協議中，有下列3個定時器影響到整個生成樹的性能：

⊙ Hello timer：根交換機向其他交換機廣播一次BPDU的時間間隔，黙認值為2 s。

⊙ Forward-Delay timer：端口狀態改變的時間間隔，黙認值為15 s。

⊙ Max-Age timer：BPDU報文消息生存的最長時間，黙認值為20 s。

5.端口的角色和端口狀態

在生成樹協議中，交換機的端口可分為有下列5種角色（Port Role）。

⊙ Root port：根端口，指到根交換機的路徑花費為最短的端口。

⊙ Designated port：指派端口，每個LAN通過該端口連接到根交換機。

⊙ Alternate port：根端口的替換端口，一旦根端口失效，該端口就立刻變?yōu)楦丝凇?/p>

⊙ Backup port：Designated port的備份端口。若一個交換機有兩個端口都連在一個LAN上，則高優先級的端口為Designated port，低優先級的端口為Backup port。

⊙ Disable port：非活動端口，當前不處于活動狀態的端口。

在沒有特別說明情況下，端口優先級為：Root port→Designated port→Alternate port→Backup port。每個端口在STP中有5種狀態（port state），在RSTP中有3種狀態，用來表示是否轉發數據幀，從而控制著整個生成樹拓?fù)浣Y(jié)構。

⊙ Discarding：阻塞狀態，既不對收到的幀進行轉發，也不進行源MAC地址學習。

⊙ Learning：學習狀態，不對收到的幀進行轉發，但進行源MAC地址學習。

⊙ Forwarding：轉發狀態，既對收到的幀進行轉發，也進行源MAC地址的學習。

對一個已經穩定的網絡拓?fù)洌挥蠷oot port和Designated port才會進入Forwarding狀態，其他端口只能處于Discarding狀態。

6.生成樹的形成過程

交換機在運行STP/RSTP后，通過交換BPDU幀來獲得建立最佳樹型拓?fù)浣Y(jié)構所需要的信息，從而形成一個生成樹。形成生成樹的過程如下：

<1> 決定根交換機。最開始所有的交換機都認為自己是根交換機；交換機向與之相連的LAN廣播發送配置BPDU，其Root bridge ID與Bridge ID的值相同；當交換機收到另一個交換機發來的配置BPDU后，若發現收到的配置BPDU中Root bridge ID字段的值大于該交換機中Root bridge ID參數的值，則丟棄該幀，否則更新該交換機的Root bridge ID、Root path cost等參數的值，該交換機將以新值繼續廣播發送配置BPDU。結果是可以選擇一個交換機為根交換機。

<2> 決定根端口。根端口存在于非根交換機上，除根交換機外的每臺交換機都有一個根端口。決定一個端口為根端口的條件是它的根路徑花費為最低。若有多個端口具有相同的最低根路徑花費，則具有最高優先級的端口為根端口。若有兩個或多個端口具有相同的最低根路徑花費和最高優先級，則端口號最小的端口為默認的根端口。

<3> 認定LAN的指派交換機。在同一個LAN中，具有最低根路徑花費的交換機為該LAN的指派交換機。開始時，所有的交換機都認為自己是LAN的指派交換機，并計算到根交換機的路徑花費。如果在一個LAN中，有兩個或多個交換機具有同樣的根路徑花費，具有最高優先級的交換機被選為指派交換機。在一個LAN中，只有指派交換機可以接收和轉發幀，其他交換機的所有端口都被置為阻塞狀態。如果指派交換機在某個時刻接收了LAN上其他交換機因競爭指派交換機而發來的配置BPDU，則該指派交換機將發送一個回應的配置BPDU，以重新確定指派交換機。

<4> 決定指派端口。LAN的指派交換機中與該LAN相連的端口就是指派端口。若指派交換機有兩個或多個端口與該LAN相連，那么具有最低標識的端口為指派端口。

<5> 根端口和指派端口進入Forwarding狀態，其他不在生成樹中的端口都處于Discarding狀態。在決定了根交換機、交換機的根端口以及每個LAN的指派交換機和指派端口后，一個生成樹的拓?fù)浣Y(jié)構也就決定了。

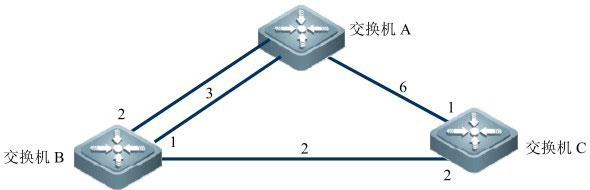

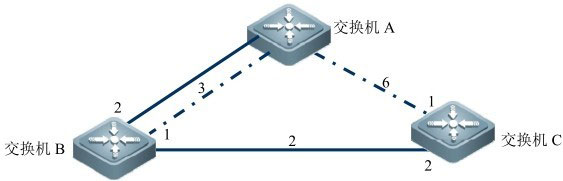

【生成樹舉例】如圖3-28所示，假設交換機A、B、C的Bridge ID是遞增的，即交換機A的優先級最高。A和B間是1000Mbps鏈路，A和C間為10Mbps鏈路，B和C間為100Mbps鏈路。交換機A作為該網絡的骨干交換機，對交換機B和交換機C都做了鏈路冗余。顯然，如果讓這些鏈路都生效會產生廣播風暴，需要配置生成樹。

如果這3臺交換機都打開了STP，它們通過交換BPDU選出根交換機為交換機A。交換機B發現有兩個端口都連在交換機A上，它就選出優先級最高的端口2為Root port，另一端口1就被選為Alternate port。而交換機C發現它既可以通過B到A，也可以直接到A，通過計算發現：通過B到A的路徑花費比直接到A的低（各種鏈路對應的鏈路花費可查內部的鏈路花費表），于是交換機C就選擇了與B相連的端口2為Root port，與A相連的端口1為Alternate port。于是就形成了生成樹，如圖3-29所示。

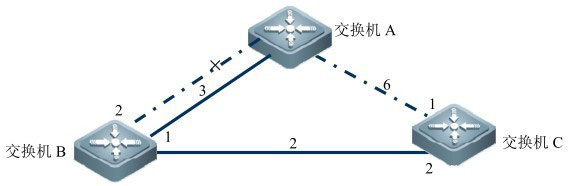

如果交換機A和交換機B之間的活動鏈路出了故障，那么STP立即將替換端口1作為根端口轉換為轉發狀態，將原根端口2阻塞，備份鏈路就會立即產生作用，其生成樹如圖3-30所示。

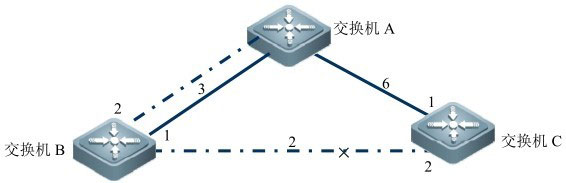

如果交換機B和交換機C之間的鏈路也出了故障，那么交換機C就會自動把Alternate port轉為Root port，如圖3-31所示。

3.7.3 MSTP

傳統的STP/RSTP是單生成樹（SST）協議，在局域網內的所有交換機共享一棵生成樹，不能按VLAN阻塞冗余鏈路，與VLAN沒有任何聯系。因此在特定網絡拓?fù)湎掠行￢LAN可能會不通且無法實現負載分擔。為了解決這個問題，MSTP就產生了，MSTP是在傳統的STP/RSTP的基礎上發展而來的新的生成樹協議，既繼承了RSTP端口快速Forwarding機制，又解決了RSTP中不同VLAN必須運行在同一棵生成樹上的問題，且通過形成多棵生成樹實現負載均衡。

（1）MSTP的基本概念

① 多生成樹實例（MST instance，MSTI）：一臺交換機的一個或多個VLAN的集合。在一臺交換機里，最多可以創建64個instance，ID從1～64，instance 0是默認存在的。在交換機上可以通過配置命令將1～4094個VLAN和不同的instance進行映射（即分配給不同的instance），每個instance對應一個或一組VLAN，每個VLAN只能對應一個instance，沒有被映射的VLAN默認屬于instance 0。

② 多生成樹域（MST region）：由交換網絡中有著相同實例映射規則和配置的交換機以及它們之間的網段構成。域內所有交換機都有相同的MST域配置信息，包括：

⊙ MST域名：最長可用32字節長的字符串來標識。

⊙ MST修訂級別（MST revision number）：用16位來標識，范圍為0～65535。

⊙ MST instance與VLAN的映射對應表。

③ 內部生成樹（Internal Spanning Tree，IST）：MST區域內的一個生成樹，對于每個域而言的，保證了每個域的連通性。IST使用編號0。

④ 公共生成樹（Common Spanning Tree，CST）：連接交換網絡內部的所有MST區域的單生成樹。每個域在CST中只是一個節點。如果把每個MST域看做是一臺大“交換機”，CST就是這些“交換機”通過STP/RSTP協議計算生成的一棵生成樹。

⑤ 公共和內部生成樹（Common and Internal Spanning Tree，CIST）：IST和CST共同構成了整個網絡的CIST。CIST是連接一個交換網絡內所有交換機的單生成樹。

⑥ 域根：指MST域內IST和MSTI的樹根。MST域內各生成樹的拓?fù)浣Y(jié)構不同，域根也可能不同。

⑦ 總根（Common Root Bridge）：指CIST的樹根，即一個交換網絡的根。

⑧ 端口角色：在MSTP的計算過程中，端口角色主要有：

⊙ 根端口：負責向樹根方向轉發數據的端口。

⊙ 指派端口：負責向網段或交換機轉發數據的端口。

⊙ Master端口：連接MST域到總根的端口，位于整個域到總根的最短路徑上。

⊙ 域邊緣端口：連接不同MST域、MST域和運行STP的區域、MST域和運行RSTP的區域的端口，位于MST域的邊緣。

⊙ Alternate端口：Master端口的備份端口，如果Master端口被阻塞后，Alternate端口將成為新的Master端口。

⊙ Backup端口：當同一臺交換機的兩個端口互相連接時就存在一個環路，此時交換機會將其中一個端口阻塞，Backup端口是被阻塞的那個端口。

⑨ 端口狀態：MSTP中，端口的狀態類型與STP/RSTP中相同。

（2）MSTP的基本原理

MSTP的基本原理與STP/RSTP大同小異，可簡單概述如下：MSTP將整個二層網絡劃分為多個MST域，經過比較配置消息后，在整個網絡中選擇一個優先級最高的交換機作為CIST的樹根；在每個MST域內通過計算生成IST；同時MSTP將每個MST域作為單臺交換機對待，通過計算在MST域間生成CST。CST和IST就構成一個整體的生成樹CIST。

3.7.4 生成樹的配置

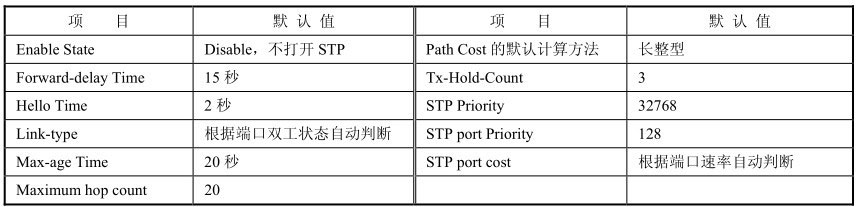

STP、RSTP和MSTP在交換機中都有各自的默認配置，STP的默認配置如表3.5所示。

生成樹的配置能夠修改。如果想讓spanning tree參數恢復到默認配置，可在全局配置模式下使用spanning-tree reset命令。

1.查看生成樹的配置

模式：特權模式。

      命令：show spanning-tree                                     查看STP/RSTP的配置
            show spanning-tree mst instance-id                     查看MSTP的配置
            show spanning-tree interface interface-id              查看某端口的STP相關信息

參數：instance-id指實例號，范圍為0～64；interface-id指接口號。

2.打開、關閉STP協議

銳捷交換機的默認狀態是關閉STP協議的，如果網絡在物理上存在環路，必須手工打開STP協議，交換機才開始運行生成樹協議。

模式：全局配置模式。

      命令：spanning-tree                                  打開STP協議
            no spanning-tree                               關閉STP協議

3.設置生成樹協議模式

生成樹協議的默認類型根據交換機的型號而異，但可以用命令指定所需的類型。模式：全局配置模式。

      命令：spanning-tree mode[stp|rstp|mstp]                  指定生成樹協議的類型
            no spanning-tree mode                              將生成樹版本恢復至默認值

4.配置交換機優先級（Switch Priority）

設置交換機的優先級關系著到底哪個交換機為整個網絡的根，同時也關系到整個網絡的拓?fù)浣Y(jié)構。應該把核心交換機的優先級設得高些（數值小），這樣有利于整個網絡的穩定。

模式：全局配置模式。

      命令：spanning-tree mst instance-id priority priority           為MSTP配置交換機的優先級別
            spanning-tree priority priority                           為STP/RSTP配置交換機的優先級別
            no spanning-tree mst instance-id priority                 恢復到默認值

參數：instance-id指實例號，若不指定，則是對instance 0進行配置；priority指交換機的優先級別，取值范圍為0～61440，按4096的倍數遞增，默認值為32768。

5.配置端口優先級（Port Priority）

模式：接口配置模式。

      命令：spanning-tree mst instance-id port-priority priority        配置端口的優先級
            spanning-tree port-priority priority
            no spanning-tree mst instance-id port-priority              恢復到默認值

參數：instance-id指實例號，若不指定，則是對instance 0進行配置。priority指端口的優先級別，取值范圍為0～240，按16的倍數遞增，默認值為128。

6.配置端口的路徑花費（Path Cost）

交換機是根據端口到根交換機的path cost總和最小而選定根端口的，因此端口path cost的設置關系到本交換機根端口。它的默認值是按端口的鏈路速率自動計算的，速率高的花費小，如果沒有特別需要可不必更改它。如果要更改，可以使用如下命令。

模式：接口配置模式。

      命令：spanning-tree mst instance-id cost cost               配置端口上的路徑花費
            spanning-tree cost cost
            no spanning-tree mst cost                             恢復到默認值

參數：cost指端口的路徑花費，取值范圍為1～200000000；默認值根據端口的鏈路速率自動計算。

7.配置Hello Time、Forward-Delay Time和Max-Age Time

模式：全局配置模式。

      命令：spanning-tree hello-time seconds                    取值范圍為1～10 s，默認值為2 s
            spanning-tree forward-time seconds                  取值范圍為4～30 s，默認值為15 s
            spanning-tree max-age seconds                       取值范圍為6～40 s，默認值為20 s

8.配置MST region

要讓多臺交換機處于同一個MST region，就要讓這幾臺交換機有相同的名稱、相同的revision number和相同的instance-vlan對應表。一般要在關閉STP的模式下配置instance-vlan的對應表，配置好后再打開MSTP，以保證網絡拓?fù)涞姆€(wěn)定和收斂。進入全局配置模式，按以下命令步驟配置MSTP region。

      命令：switch(config)#spanning-tree mst configuration               進入MST配置模式
            switch(config-mst)#instance instance-id vlan vlan-range      把vlan組添加到一個實例中
            switch(config-mst)#name name                                 指定MST域名
            switch(config-mst)#revision version                          指定MST修正級別

參數：instance-id指實例號，若不指定，則是對instance 0進行配置；vlan-rang指vlan組，范圍為1～4094；name指MST域名；version指MST修正級別，默認值為0。

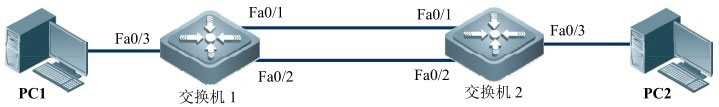

【例3-2】兩臺S2126G交換機，兩臺計算機，硬件連接如圖3-32所示。兩臺計算機的IP地址分別為192.168.10.1和192.168.10.2，子網掩碼為255.255.255.0。現在要對交換機進行適當?shù)呐渲茫苊猸h(huán)路的產生。

（1）在SWITCH1上進行如下設置：

              switch1#show spanning-tree                                查看Spanning Tree的配置情況
              switch1#show spanning-tree interface fastethernet 0/1     查看SWlTCH1的fastethernet 0/1的狀態
              switch1#configure terminal                                進入全局配置模式
              switch1(config)#spanning-tree                             開啟生成樹協議
              switch1(config)#end                                       回到特權模式
              switch1#show spanning-tree                                查看Spanning Tree的配置情況
              switch1#show spanning-tree interface fastethernet 0/1     查看SWlTCH1的fastethernet 0/1的狀態

比較兩次的顯示結果會發現，前面的STP狀態是Disable，后面的STP狀態是Enable且STP版本是MSTP，這說明已經開啟了生成樹協議。fastethernet 0/1是根端口，處于forwarding狀態。

              switch1#configure terminal                            進入全局配置模式
              switch1(config)#spanning-tree mode stp                指定生成樹模式為STP模式
              switch1(config)#end                                   回到特權模式
              switch1#show spanning-tree                            查看Spanning Tree的配置情況

可以發現當前的STP版本是STP了。

              switch1#configure terminal                               進入全局配置模式
              switch1(config)#spanning-tree priority 4096              設置交換機1的優先級為4096

SWITCH2沒有設置優先級，它用默認值32768，數值小的為根交換機，因此SWITCH1此時為根交換機。

              switch1(config)#end                                 回到特權模式
              switch1#show spanning-tree                          查看Spanning Tree的配置情況

可以發現SWITCH1為根交換機。

（2）在SWITCH2上進行如下設置：

              switch2#configure terminal                                進入全局配置模式
              switch2(config)#spanning-tree                             開啟生成樹協議
              switch2(config)#spanning-tree mode stp                    指定生成樹模式為STP模式
              switch2(config)#end                                       回到特權模式
              switch2#show spanning-tree                                查看Spanning Tree的配置情況
              switch2#show spanning-tree interface fastethernet 0/1     查看SWlTCH2的fastethernet 0/1的狀態
              switch2#show spanning-tree interface fastethernet 0/2     查看SWlTCH2的fastethernet 0/2的狀態

比較兩次的顯示結果會發現，前面的STP狀態是Disable，后面的STP狀態是Enable且STP版本是STP，這說明已經開啟了生成樹協議。fastethernet 0/1是根端口，處于轉發forwarding狀態，fastethernet 0/2是替換端口，處于阻塞Discarding狀態。

（3）網絡拓?fù)浣Y(jié)構發生變化前后的變化

在PC1上ping PC2，在PC1的命令提示符下輸入“ping 192.168.10.2-t”，然后拔去SWITCH1和SWITCH2的fastethernet 0/1端口之間的網線，會發現有30個丟幀。

              switch2#show spanning-tree interface fastethernet 0/2     查看SWlTCH2的fastethernet 0/2的狀態

可以發現，SWITCH2的fastethernet 0/2從阻塞狀態已經變?yōu)檗D(zhuǎn)發狀態，然后連接SWITCH1和SWITCH2的fastethernet 0/1端口之間的網線，再查看SWITCH2的fastethernet 0/2的狀態，已經從轉發狀態變?yōu)樽枞麪顟B(tài)，轉換的間隔時間大約為30s。如果使用的是RSTP，則轉換的間隔時間約為2s，也就是說，最多丟失2個幀。

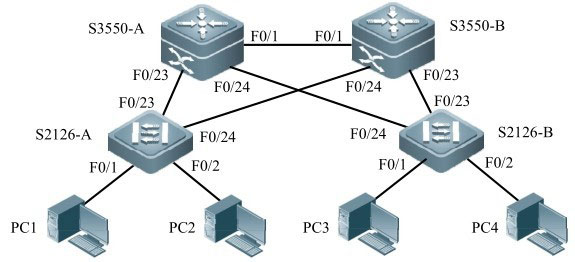

【例3-3】某企業網絡管理員認識到，傳統的生成樹協議（STP）是基于整個交換網絡產生一個樹型拓?fù)浣Y(jié)構，所有的VLAN都共享一個生成樹，這種結構不能進行網絡流量的負載均衡，使得有些交換設備比較繁忙，而另一些交換設備又很空閑，為了克服這個問題，他決定采用基于VLAN的多生成樹協議MSTP，現要在交換機上做適當配置來完成這一任務。網絡拓?fù)淙鐖D3-33所示。PC1和PC3在Vlan 10中，IP地址分別為172.16.1.10/24和172.16.1.30/24，PC2在Vlan 20中，PC4在Vlan 40中。

（1）配置接入層交換機S2126-A

              S2126-A(config)#spanning-tree                       開啟生成樹
              S2126-A(config)#spanning-tree mode mstp             配置生成樹模式為MSTP
              S2126-A(config)#vlan 10                             創建Vlan 10
              S2126-A(config)#vlan 20                             創建Vlan 20
              S2126-A(config)#vlan 40                             創建Vlan 40
              S2126-A(config)#interface fastethernet 0/1
              S2126-A(config-if)#switchport access vlan 10        分配端口F0/1給Vlan 10
              S2126-A(config)#interface fastethernet 0/2
              S2126-A(config-if)#switchport access vlan 20        分配端口F0/2給Vlan 20
              S2126-A(config)#interface fastethernet 0/23
              S2126-A(config-if)#switchport mode trunk            定義F0/23為trunk端口
              S2126-A(config)#interface fastethernet 0/24
              S2126-A(config-if)#switchport mode trunk            定義F0/24為trunk端口
              S2126-A(config)#spanning-tree mst configuration     進入MSTP配置模式
              S2126-A(config-mst)#instance 1 vlan 1,10            配置實例1并關聯Vlan 1和10
              S2126-A(config-mst)#instance 2 vlan 20,40           配置實例2并關聯Vlan 20和40
              S2126-A(config-mst)#name region1                    配置域名稱
              S2126-A(config-mst)#revision 1                      配置修正級別

【驗證測試】驗證MSTP配置：

              S2126-A#show spanning-tree mst configuration        顯示MSTP全局配置

（2）配置接入層交換機S2126-B

              S2126-B(config)#spanning-tree                       開啟生成樹
              S2126-B(config)#spanning-tree mode mstp             采用MSTP生成樹模式
              S2126-B(config)#vlan 10                             創建Vlan 10
              S2126-B(config)#vlan 20                             創建Vlan 20
              S2126-B(config)#vlan 40                             創建Vlan 40
              S2126-B(config)#interface fastethernet 0/1
              S2126-B(config-if)#switchport access vlan 10          分配端口F0/1給Vlan 10
              S2126-B(config)#interface fastethernet 0/2
              S2126-B(config-if)#switchport access vlan 40          分配端口F0/2給Vlan 40
              S2126-B(config)#interface fastethernet 0/23
              S2126-B(config-if)#switchport mode trunk              定義F0/23為trunk端口
              S2126-B(config)#interface fastethernet 0/24
              S2126-B(config-if)#switchport mode trunk              定義F0/24為trunk端口
              S2126-B(config)#spanning-tree mst configuration       進入MSTP配置模式
              S2126-B(config-mst)#instance 1 vlan 1,10              配置實例1并關聯Vlan 1和10
              S2126-B(config-mst)#instance 2 vlan 20,40             配置實例2并關聯Vlan 20和40
              S2126-B(config-mst)#name region1                      配置域名稱
              S2126-B(config-mst)#revision 1                        配置修正級別

【驗證測試】驗證MSTP配置：

              S2126-B#show spanning-tree mst configuration

（3）配置分布層交換機S3550-A

              S3550-A(config)#spanning-tree                         開啟生成樹
              S3550-A(config)#spanning-tree mode mstp               采用MSTP生成樹模式
              S3550-A(config)#vlan 10
              S3550-A(config)#vlan 20
              S3550-A(config)#vlan 40
              S3550-A(config)#interface fastethernet 0/1
              S3550-A(config-if)#switchport mode trunk              定義F0/1為trunk端口
              S3550-A(config)#interface fastethernet 0/23
              S3550-A(config-if)#switchport mode trunk              定義F0/23為trunk端口
              S3550-A(config)#interface fastethernet 0/24
              S3550-A(config-if)#switchport mode trunk              定義F0/24為trunk端口
              S3550-A (config)#spanning-tree mst 1 priority 4096
                                  配置交換機S3550-A在instance 1中的優先級為4096，成為該instance中的root switch
              S3550-A(config)#spanning-tree mst configuration       進入MSTP配置模式
              S3550-A(config-mst)#instance 1 vlan 1,10              配置實例1并關聯Vlan 1和10
              S3550-A(config-mst)#instance 2 vlan 20,40             配置實例2并關聯Vlan 20和40
              S3550-A(config-mst)#name region1                      配置域名為region1
              S3550-A(config-mst)#revision 1                        配置修正級別

【驗證測試】驗證MSTP配置：

              S3550-A#show spanning-tree mst configuration

（4）配置分布層交換機S3550-B

              S3550-B(config)#spanning-tree
              S3550-B (config)#spanning-tree mode mstp
              S3550-B(config)#vlan 10
              S3550-B(config)#vlan 20
              S3550-B(config)#vlan 40
              S3550-B(config)#interface fastethernet 0/1
              S3550-B(config-if)#switchport mode trunk
              S3550-B(config)#interface fastethernet 0/23
              S3550-B(config-if)#switchport mode trunk
              S3550-B(config)#interface fastethernet 0/24
              S3550-B(config-if)#switchport mode trunk
              S3550-B (config)#spanning-tree mst 2 priority 4096
              S3550-B(config)#spanning-tree mst configuration
              S3550-B(config-mst)#instance 1 vlan 1,10
              S3550-B(config-mst)#instance 2 vlan 20,40
              S3550-B(config-mst)#name region1
              S3550-B(config-mst)#revision 1

【驗證測試】驗證MSTP配置：

              S3550-B#show spanning-tree mst configuration

（5）驗證交換機配置

              S3550-A#show spanning-tree mst 1                    顯示交換機S3550-A上實例1的特性
              ###### MST 1 vlans mapped : 1,10
              BridgeAddr:00d0.f8ff.4e3f                           交換機S3550-A的MAC地址
              Priority:4096                                       優先級
              TimeSinceTopologyChange : 0d:7h:21m:17s
              TopologyChanges : 0
              DesignatedRoot : 100100D0F8FF4E3F
              后12位是MAC地址，此處顯示是S3550-A自身的MAC，這說明S3550-A是實例1(instance 1)的生成樹的根交換機
              RootCost : 0
              RootPort : 0
              S3550-B#show spanning-tree mst 2                    顯示交換機S3550-B上實例2的特性
              ###### MST 2 vlans mapped : 20,40
              BridgeAddr : 00d0.f8ff.4662
              Priority : 4096
              TimeSinceTopologyChange : 0d:7h:31m:0s
              TopologyChanges : 0
              DesignatedRoot:100200D0F8FF4662                     S3550-B是實例2(instance 2)的生成樹的根交換機
              RootCost : 0
              RootPort : 0
              S2126-A#show  spanning-tree mst 1                   顯示交換機S2126-A上實例1的特性
              ###### MST 1 vlans mapped : 1,10
              BridgeAddr : 00d0.f8fe.1e49
              Priority : 32768
              TimeSinceTopologyChange : 7d:3h:19m:31s
              TopologyChanges : 0
              DesignatedRoot:100100D0F8FF4E3F                     實例1的生成樹的根交換機是S3550-A
              RootCost : 200000
              RootPort:Fa0/23                                     對實例1而言，S2126-A的根端口是Fa0/23
              S2126-A#show  spanning-tree mst 2                   顯示交換機S2126-A上實例2的特性
              ###### MST 2 vlans mapped : 20,40
              BridgeAddr : 00d0.f8fe.1e49
              Priority : 32768
              TimeSinceTopologyChange : 7d:3h:19m:31s
              TopologyChanges : 0
              DesignatedRoot:100200D0F8FF4662                     實例2的生成樹的根交換機是S3550-B
              RootCost : 200000
              RootPort:Fa0/24                                     對實例2而言，S2126-A的根端口是Fa0/24

類似可以驗證其他交換機上的配置。
