2.2 基本的軟件/硬件體系設計

2.2.1 串行接口芯片及其選擇

RS-485接口芯片已廣泛應用于工業控制、儀器、儀表、多媒體網絡、機電一體化產品等諸多領域，可用于RS-485接口的芯片種類也越來越多。如何在種類繁多的接口芯片中找到最合適的芯片，是擺在每一個使用者面前的一個問題。RS-485接口在不同的使用場合，對芯片的要求和使用方法也有所不同。使用者在芯片的選型和電路的設計上應考慮哪些因素，由于某些芯片的固有特性，通信中有些故障甚至還需要在軟件上做相應調整，如此等等。這些有關RS-485接口的常見問題還是需要我們特別注意的。

1.RS-485接口標準

傳輸方式：差分。

傳輸介質：雙絞線。

標準節點數：32。

最遠通信距離：1200m，共模電壓最大、最小值：+12V；-7V。

差分輸入范圍：-7V～+12V。

接收器輸入靈敏度：±200mV。

接收器輸入阻抗：≥12kΩ。

2.節點數及半雙工和全雙工通信

（1）節點數

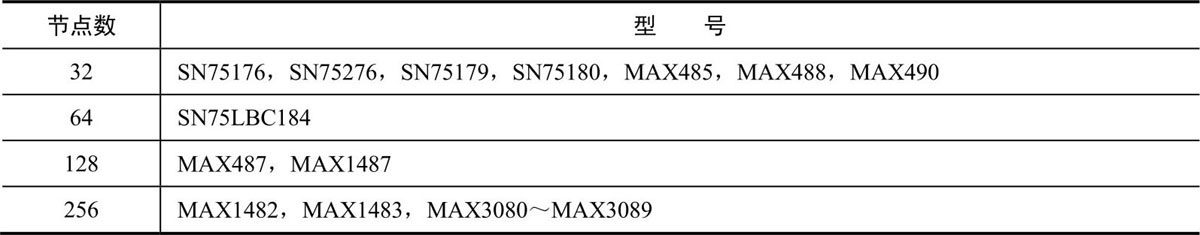

所謂節點數，即每個RS-485接口芯片的驅動器能驅動多少個標準RS-485負載。根據規定，標準RS-485接口的輸入阻抗為≥12kΩ，相應的標準驅動節點數為32。為適應更多節點的通信場合，有些芯片的輸入阻抗設計成1/2負載（≥24kΩ）、1/4負載（≥48kΩ）甚至1/8負載（≥96kΩ），相應的節點數可增加到64、128和256。表2-2為一些常見RS-485接口芯片的節點數。

（2）半雙工和全雙工

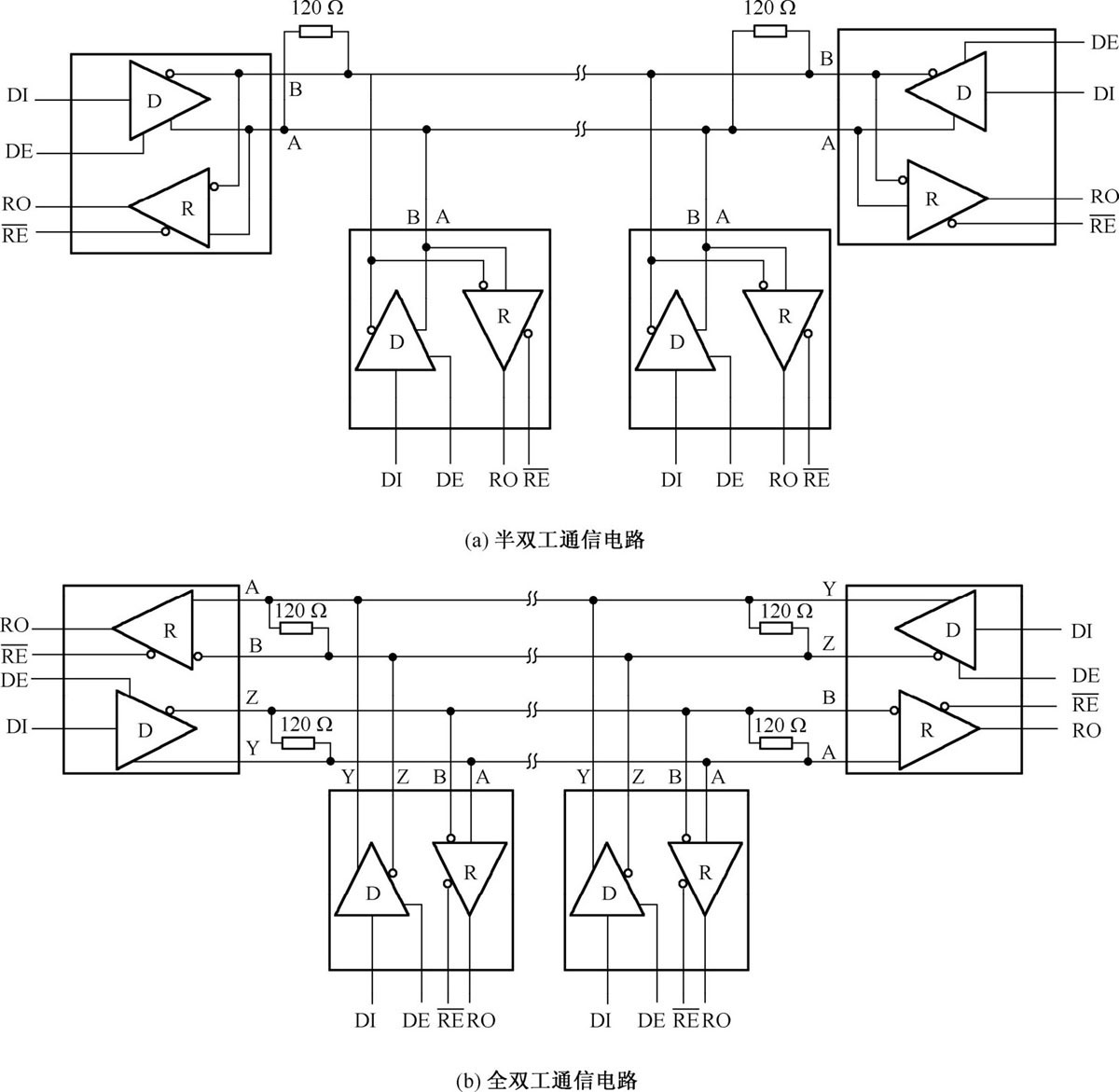

RS-485接口可連接成半雙工和全雙工兩種通信方式，如圖2-14所示。半雙工通信的芯片有SN75176、SN75276、SN75LBC184、MAX485、MAX 1487、MAX3082、MAX1483等；全雙工通信的芯片有SN75179、SN75180、MAX488～MAX491、MAX1482等。

3.應用中的常見問題

（1）抗雷擊和抗靜電沖擊

RS-485接口芯片在使用、焊接或設備的運輸途中都有可能受到靜電的沖擊而損壞。在傳輸線架設于戶外的使用場合，接口芯片乃至整個系統還有可能遭致雷電的襲擊。選用抗靜電或抗雷擊的芯片可有效避免此類損失，常見的芯片有MAX485E、MAX487E、MAX1487E等。特別值得一提的是SN75LBC184，它不但能抗雷電的沖擊而且能承受高達8kV的靜電放電沖擊，是目前市場上不可多得的一款產品。

（2）限斜率驅動

由于信號在傳輸過程中會產生電磁干擾和終端反射，使有效信號和無效信號在傳輸線上相互疊加，嚴重時會使通信無法正常進行。為解決這一問題，某些芯片的驅動器設計成限斜率方式，使輸出信號邊沿不要過陡，以便不在傳輸線上產生過多的高頻分量，從而有效地扼制干擾的產生，如MAX487、SN75LBC184等都具有此功能。

（3）故障保護

故障保護技術是近兩年產生的，一些新的RS-485芯片都采用了此項技術，如SN75276、MAX3080～MAX3089。什么是故障保護，為什么要有故障保護，如果沒有故障保護會產生什么后果？

眾所周知，RS-485接口采用的是一種差分傳輸方式，各節點之間的通信都是通過一對（半雙工）或兩對（全雙工）雙絞線作為傳輸介質的。根據RS-485的標準規定，接收器的接收靈敏度為±200mV，即接收端的差分電壓大于等于+200mV時，接收器輸出為高電平；小于等于-200mV時，接收器輸出為低電平；介于±200mV之間時，接收器輸出為不確定狀態。在總線空閑即傳輸線上所有節點都為接收狀態，以及在傳輸線開路或短路故障時，若不采取特殊措施，則接收器可能輸出高電平也可能輸出低電平。一旦某個節點的接收器產生低電平就會使串行接收器（UART）找不到起始位，從而引起通信異常。解決此類問題的方法可以從以下兩個方面來考慮：

硬件方面

使用帶故障保護的芯片，它會在總線開路、短路和空閑情況下，使接收器的輸出為高電平。確保總線空閑、短路時接收器輸出高電平是由改變接收器輸入門限來實現的。例如，MAX3080～MAX 3089輸入靈敏度為-50mV/-200mV，即差分接收器輸入電壓UA-B≥-50mV時，接收器輸出邏輯高電平；如果 UA-B≤-200mV，則輸出邏輯低電平。當接收器輸入端總線短路或總線上所有發送器被禁止時，接收器差分輸入端為0V，從而使接收器輸出高電平。同理，SN75276的靈敏度為0mV/-300mV，因而達到故障保護的目的。

軟件方面

若使用不帶故障保護的芯片，如SN75176、MAX1487等，可在軟件上做一些處理，從而避免通信異常。即在進入正常的數據通信之前，由主機預先將總線驅動為大于+200mV，并保持一段時間，使所有節點的接收器產生高電平輸出。這樣，在發出有效數據時，所有接收器能夠正確地接收到起始位，進而接收到完整的數據。

（4）光電隔離

在某些工業控制領域，由于現場情況十分復雜，各個節點之間存在很高的共模電壓。雖然RS-485接口采用的是差分傳輸方式，具有一定的抗共模干擾的能力，但當共模電壓超過RS-485接收器的極限接收電壓，即大于+12V或小于-7V時，接收器就再也無法正常工作了，嚴重時甚至?xí)龤酒蛢x器設備。

解決此類問題的方法是通過DC-DC將系統電源和RS-485收發器的電源隔離；通過光耦將信號隔離，徹底消除共模電壓的影響。實現此方案的途徑可分為：

㊣ 用光耦、帶隔離的DC-DC、RS-485芯片構筑電路；

㊣ 使用二次集成芯片，如PS1480、MAX1480等。

以上主要介紹在不同場合如何選擇合適的RS-485接口芯片，以及可能碰到的有關問題的解決方法，從而避免通信異常。至于其他諸如終端匹配、傳輸線的選擇和屏蔽、通信速率的選擇等，在一些相關資料中都能找到答案，這里就不再介紹了。

2.2.2 串行接口通信的軟/硬件設計

1.RS-485芯片（SN75176）DE控制端的設計

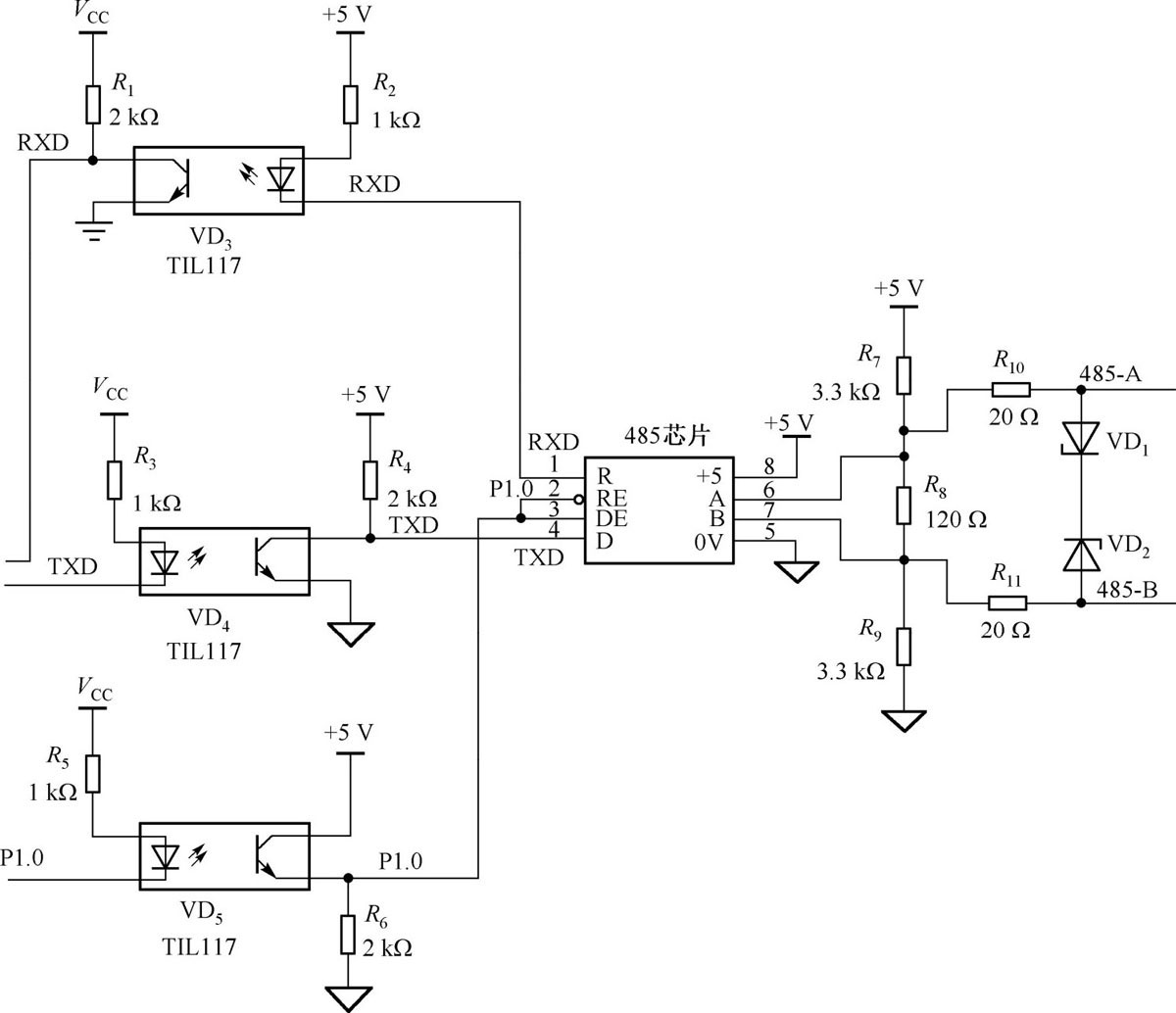

在應用系統中，主機與分機相隔較遠，通信線路的總長度往往超過400m，而分機系統上電或復位又常常不在同一個時刻完成。如果此時某個75176的DE端電位為“1”，那么它的485總線輸出將會處于發送狀態，也就是占用了通信總線，這樣其他分機就無法與主機進行通信。這種情況尤其表現在某個分機出現異常情況下（死機），會使整個系統通信崩潰。因此在電路設計時，應保證系統上電復位時75176的DE端電位為0。由于8031在復位期間，I/O口輸出高電平，故圖2-15電路的接法能有效地解決復位期間分機“咬”總線的問題。

2.隔離光耦電路的參數選取

在應用系統中，由于要對現場情況進行實時監控及響應，通信數據的波特率往往做得較高（通常都在4800波特以上）。限制通信波特率提高的“瓶頸”，并不是現場的導線（現場施工一般使用5類非屏蔽的雙絞線），而是在與單片機系統進行信號隔離的光耦電路上。此處采用TIL117。電路設計中可以考慮采用高速光耦，如6N137、6N136等芯片，也可以優化普通光耦電路參數的設計，使之能工作在最佳狀態。例如，電阻R2、R3如果選取得較大，將會使光耦合器的發光管由截止進入飽和變得較慢；如果選取得過小，退出飽和也會很慢，所以這兩只電阻的數值要精心選取，不同型號的光耦合驅動電路使得這兩個電阻的數值略有差異，這一點在電路設計中要特別慎重，不能隨意，通常可以由實驗來定。

3.485總線輸出電路部分的設計

輸出電路的設計要充分考慮到線路上的各種干擾及線路特性阻抗的匹配。由于工程環境比較復雜，現場常有各種形式的干擾源，所以485總線的傳輸端一定要加有保護措施。在電路設計中采用穩壓管VD1、VD2組成的吸收回路，也可以選用能夠抗浪涌的TVS瞬態雜波抑制器件，或者直接選用能抗雷擊的485芯片（如SN75LBC184等）。

考慮到線路的特殊情況（如某一臺分機的485芯片被擊穿短路），為防止總線中其他分機的通信受到影響，在75176的485信號輸出端串聯了兩個20Ω的電阻R10、R11。這樣本機的硬件故障就不會使整個總線的通信受到影響。

在應用系統工程的現場施工中，由于通信載體是雙絞線，它的特性阻抗為120Ω左右，所以線路設計時，在RS-485網絡傳輸線的始端和末端各應接1只120Ω的匹配電阻（如圖2-15中的R8），以減少線路上傳輸信號的反射。

由于RS-485芯片的特性，接收器的檢測靈敏度為±200mV，即輸入端差分電壓VA-VB≥+200mV，輸出邏輯1，VA-VB≤-200mV，輸出邏輯0；而A、B端電位差的絕對值小于200mV時，輸出為不確定。在總線上所有發送器被禁止時，接收器輸出邏輯0，這會誤認為通信幀的起始引起工作不正常。解決這個問題的辦法是人為地使A端電位高于B兩端電位，這樣RXD的電平在485總線不發送期間（總線懸浮時）呈現唯一的高電平，8031單片機就不會被誤中斷而收到亂字符。通過在485電路的A、B輸出端加接上拉、下拉電阻R7、R9，即可很好地解決這個問題。

4.軟件的編程

485芯片的軟件編程對產品的可靠性也有很大影響。由于485總線是異步半雙工的通信總線，在某一個時刻，總線只可能呈現一種狀態，所以這種方式一般適用于主機對分機的查詢方式通信，總線上必然有一臺始終處于主機地位的設備在巡檢其他分機，所以需要制定一套合理的通信協議來協調總線的分時共用。這里采用的是數據包通信方式。通信數據是成幀成包發送的，每包數據都由引導碼、長度碼、地址碼、命令碼、內容、校驗碼等部分組成。其中引導碼是用于同步每一包數據的引導頭；長度碼是這一包數據的總長度；命令碼是主機對分機（或分機應答主機）的控制命令；地址碼是分機的本機地址號；“內容”是這一包數據里的各種信息；校驗碼是這一包數據的校驗標志，可以采用奇偶校驗、和校驗等不同的方式。

在485芯片的通信中，尤其要注意對485控制端DE的軟件編程。為了可靠的工作，在485總線狀態切換時需要做適當延時，再進行數據的收發。具體的做法是：在數據發送狀態下，先將控制端置1，延時1ms左右的時間，再發送有效的數據，一包數據發送結束后再延時1ms后，將控制端置0。這樣的處理會使總線在狀態切換時，有一個穩定的工作過程。

2.2.3 串行接口主從式多機通信協議

1.數據傳輸協議

此協議定義了一個控制器能認識使用的信息結構，而不管它們是經過何種網絡進行通信的。它描述了控制器請求訪問其他設備的過程，如何回應來自其他設備的請求，以及怎樣偵測錯誤并記錄。它制定了消息域格局和內容的公共格式。

此協議決定了每個控制器需要知道它們的設備地址，識別按照地址發來的消息，決定要產生何種行動。如果需要回應，控制器將生成反饋信息按本協議發出。

（1）數據在網絡上轉輸

控制器通信使用主從技術，即僅一個設備（主設備）能初始化傳輸（查詢），其他設備（從設備）根據主設備查詢提供的數據做出相應反應。

主設備可以單獨與從設備通信，也能以廣播方式與所有從設備通信。如果單獨通信，從設備返回消息作為回應，如果是以廣播方式查詢的，則從設備不做任何回應。協議建立了主設備查詢的格式：設備（或廣播）地址、功能代碼、所有要發送的數據和錯誤檢測域。

從設備回應信息也由協議構成，包括確認要行動的域、任何要返回的數據及錯誤檢測域。如果在消息接收過程中發生錯誤（無相應的功能碼），或從設備不能執行其命令，從設備將建立錯誤消息并把它作為回應發送出去。

（2）在對等類型網絡上轉輸

在對等網絡上，控制器使用對等技術通信，故任何控制都能初始與其他控制器的通信。這樣在單獨的通信過程中，控制器既可作為主設備也可作為從設備。

在消息位，本協議仍提供了主從原則，盡管網絡通信方法是“對等”的。如果控制器發送消息，它只是作為主設備，并期望從設備得到回應。同樣，當控制器接收到消息時，它將建立從設備回應格式并返回給發送的控制器。

（3）查詢回應周期

① 查詢。查詢消息中的功能代碼告之被選中的從設備要執行何種功能。數據段包含了從設備要執行功能的任何附加信息。錯誤檢測域?yàn)閺脑O(shè)備提供了一種驗證消息內容是否正確的方法。

② 回應。如果從設備產生一正常的回應，則在回應消息中的功能代碼是在查詢消息中的功能代碼的回應。數據段包括了從設備收集的數據。如果有錯誤發生，功能代碼將被修改，以用于指出回應消息是錯誤的，同時數據段包含了描述此錯誤信息的代碼。錯誤檢測域允許主設備確認消息內容是否可用。

2.傳輸方式

控制器能設置傳輸模式為RS-485串行傳輸，通信參數為9600、n、8、1。在配置每個控制器的時候，在一個網絡上的所有設備都必須選擇相同的串口參數。即：地址 功能代碼 數據數量 數據1，……，數據n CRC字節。

其中，每個字節的位包括一個起始位、8個數據位（最小的有效位先發送）和一個停止位；錯誤檢測域是CRC（循環冗余碼校驗）。

3.消息幀

（1）幀格式

傳輸設備將消息轉為有起點和終點的幀，這就允許接收的設備在消息起始處開始工作，讀地址分配信息，判斷哪一個設備被選中（廣播方式則傳給所有設備），判知何時信息已完成。錯誤消息也能偵測到并能返回結果。

消息發送至少要以10ms時間的停頓間隔開始。傳輸?shù)牡谝粋€(gè)域是設備地址。網絡設備不斷偵測網絡總線，包括停頓間隔時間內。當?shù)谝粋€(gè)域（地址域）接收到時，每個設備都進行解碼以判斷是否是發往自己的。在最后一個傳輸字符之后，一個至少10ms時間的停頓標定了消息的結束。一個新的消息可在此停頓后開始。

整個消息幀必須作為連續的輸入。如果在幀完成之前有超過5ms時間的停頓時間，接收設備將刷新不完整的消息并假定下一字節是一個新消息的地址域。同樣地，如果一個新消息在小于5ms的時間內接著前一消息開始，接收的設備將認為它是前一消息的延續。這將導致一個錯誤，因?yàn)樵谧詈蟮腃RC域的值不可能是正確的。典型的消息幀是：起始間隔、設備地址、功能代碼、數據數量、數據、CRC校驗、結束。

（2）地址域

消息幀的地址域包含一個字符（8位）。可能的從設備地址是0～247（十進制）。單個設備的地址范圍是1～247。主設備通過將要聯系的從設備地址放入消息中的地址域來選擇從設備。當從設備發送回應消息時，也把自己的地址放入回應的地址域中，以便主設備知道是哪一個設備做出回應的。

地址0被用做廣播地址，以使所有的從設備都能認識。

（3）功能域

消息幀中的功能代碼域包含一個字符（8位）。可能的代碼范圍是十進制的1～255。當然，有些代碼是適用于所有控制器的，有些是應用于某種控制器的，還有些是保留的以備后用。

當消息從主設備發往從設備時，功能代碼域?qū)⒏嬷畯脑O(shè)備需要執行哪些行為。例如，去讀取當前檢測參量的值或開關狀態，讀從設備的診斷狀態，允許調入、記錄、校驗在從設備中的程序等。

當從設備回應時，它使用功能代碼域來指示是正常回應（無誤）還是有某種錯誤發生（稱做異議回應）。對正常回應，從設備僅回應相應的功能代碼。對異議回應，從設備返回一等同于正常代碼的代碼，但功能代碼的最高位為邏輯1。

例如，主設備發往從設備的消息要求讀一組保持寄存器，將產生如下功能代碼：0 0 0 0 0 0 1 1（十六進制數03H）。對正常回應，從設備僅回應同樣的功能代碼。對異議回應，它返回：1 0 0 0 0 0 1 1（十六進制數83H）。

除功能代碼因異議錯誤做了修改外，從設備將一獨特的代碼放到回應消息的數據域中，這能告訴主設備發生了什么錯誤。

主設備應對程序得到異議的回應后，典型的處理過程是重發消息，或者診斷發給從設備的消息并報告給操作員。

（4）數據域

從主設備發給從設備消息的數據域包含附加的信息：從設備用于進行執行由功能代碼所定義的行為所需的數據。

如果沒有錯誤發生，從設備返回的數據域包含請求的數據。如果有錯誤發生，此域包含異議代碼，主設備應用程序可以用來判斷采取下一步行動。

數據域最長為70字節，但是在某種消息中數據域可以是0長度。例如，主設備要求從設備回應通信事件記錄，從設備回應不需任何附加的信息。

（5）錯誤檢測域

錯誤檢測域包含一個字符（8位）。錯誤檢測域的內容是通過對消息內容進行循環冗余檢測方法得出的。CRC域附加在消息的最后，故CRC字節是發送消息的最后一個字節。

4.錯誤檢測方法

（1）超時檢測

用戶要給主設備配置一個預先定義的超時時間間隔，這個時間間隔要足夠長，以使任何從設備都能做出正常反應。如果從設備檢測到傳輸錯誤，消息將不會接收，也不會向主設備做出回應，這樣超時事件將觸發主設備來處理錯誤。發往不存在的從設備的地址也會產生超時。

（2）CRC檢測

CRC域是一個字節，檢測了整個消息的內容。它由傳輸設備計算后加入到消息中。接收設備重新計算收到消息的CRC，并與接收到的CRC域中的值比較，如果兩個值不同，則有誤，從設備對此消息不做回應。

通信網絡只設有一個主機，所有通信都由它發起。網絡可支持254個之多的遠程從屬控制器，但實際所支持的從機數要由所用通信設備決定。
