3.1 8051單片機的存儲器結構

3.1.1 存儲器的概念和分類

存儲器是儲存二進制信息的數字電路器件。微型機的存儲器包括主存儲器和外存儲器。外存儲器（外存）主要指各種大容量的磁盤存儲器、光盤存儲器等；主存儲器（內存）是指能與CPU直接進行數據交換的半導體存儲器。存儲器是計算機中不可缺少的重要部件。半導體存儲器具有存取速度快、集成度高、體積小、可靠性高、成本低等優點。單片機是微型機的一種，它的主存儲器也采用半導體存儲器。

1.半導體存儲器的基本概念

位：信息的基本單位是位（bit或b），表示一個二進制信息“1”或“0”。在存儲器中，位信息是由具有記憶功能的半導體電路實現的。例如用觸發器記憶一位信息。

字節：在微型機中信息大多是以字節（Byte或B）形式存放的。一個字節由8位信息組成（1B=8bit），通常稱做一個存儲單元。

存儲容量：存儲器芯片的存儲容量是指一塊芯片中所能存儲的信息位數。例如8K×8位的芯片，其存儲容量為8×1024×8位=65536位信息。存儲體的存儲容量則是指由多塊存儲器芯片組成的存儲體所能存儲的信息量，一般以字節的數量表示。

地址：地址表示存儲單元所處的物理空間的位置，用一組二進制代碼表示。地址相當于存儲單元的“單元編號”，CPU可以通過地址碼訪問某一存儲單元，一個存儲單元對應一個地址碼。例如，8051單片機有16位地址線，能訪問的外部存儲器最大地址空間為64K（65536）字節，對應的16位地址碼為0000H～FFFFH：第0個字節的地址為0000H，第1個字節的地址為0001H，…，第65535個字節的地址為FFFFH。

存取周期：是指存儲器存放或取出一次數據所需的時間。存儲容量和存取周期是存儲器的兩項重要性能指標。

2.半導體存儲器的分類

半導體存儲器按讀、寫功能可以分為隨機讀/寫存儲器RAM（Random Access Memory）和只讀存儲器ROM（Read Only Memory）。

隨機讀/寫存儲器RAM可以進行多次信息寫入和讀出，每次寫入后，原來的信息將被新寫入的信息所取代。另外，RAM在斷電后再通電時，原存的信息全部丟失。它主要用來存放臨時的數據和程序。

RAM按生產工藝，可以分為雙極型RAM和MOS RAM，而MOS RAM又分為靜態RAM（SRAM）和動態RAM（DRAM）。

（1）雙極型RAM：以晶體管觸發器作為基本存儲電路，存取速度快，但結構復雜、集成度較低，比較適合用于小容量的高速暫存器。

（2）MOS RAM：以MOS管作為基本集成元件，具有集成度高、功耗低、價格便宜等優點，現在微型計算機一般采用MOS RAM。

只讀存儲器ROM的信息一旦寫入后，便不能隨機修改。在使用時，只能讀出信息，而不能寫入，且在掉電后ROM中的信息仍然保留。它主要用來存放固定不變的程序和數據。

ROM按不同的編程寫入方式，可以分為以下幾種。

（1）掩膜ROM：其存儲的信息在制造過程中采用一道掩膜工藝生成，一旦出廠，信息就不可改變。

（2）可編程只讀存儲器PROM：其存儲的信息可由用戶通過特殊手段一次性寫入，但只能寫入一次。

（3）可擦除只讀存儲器：其存儲的信息用戶可以多次擦除，并可用專用的編程器重新寫入新的信息。可擦除只讀存儲器又可分為紫外線擦除的EPROM、電擦除的EEPROM和Flash ROM。

3.1.2 8051單片機存儲器的組織結構

1.微型機存儲器的結構形式

1）普林斯頓結構

一般的微型機（如個人電腦PC機），它的存儲器采用普林斯頓結構，程序和數據共用一個存儲器邏輯空間，統一編址（如圖3.1所示）。

2）哈佛結構

8051單片機的存儲器則采用哈佛結構，程序與數據分為兩個獨立存儲器邏輯空間，分開編址（如圖3.2所示）。8051單片機的數據存儲器空間和程序存儲器空間相互獨立。因?yàn)閱纹瑱C(jī)主要面向測控對象，通常有大量的控制程序和較少的隨機數據。為了將程序和數據分開，單片機使用較大容量的程序存儲器來固化程序代碼，使用少量的數據存儲器來存取隨機數據。程序在只讀存儲器ROM中運行，不易受外界侵害，可靠性高。

2.8051存儲器地址空間的組成

8051單片機存儲器，從物理結構上可分為4個存儲器地址空間：

（1）片內程序存儲器空間；

（2）片外程序存儲器空間；

（3）片內數據存儲器空間；

（4）片外數據存儲器空間。

8051單片機存儲器，從邏輯結構上可分為3個存儲器地址空間：

（1）64KB程序存儲器；

（2）256B片內數據存儲器；

（3）64KB片外數據存儲器。

3.8051存儲器的組織結構

1）8051程序存儲器（ROM）的組織結構

8051單片機有64KB 程序存儲器空間，空間地址為0000H～0FFFFH，根據引腳的不同輸入電平，來選擇片內或片外低位存儲單元。

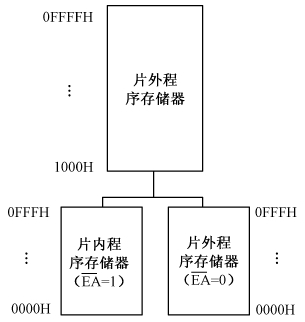

（31腳）：訪問程序存儲器選擇信號輸入線。當為低電平時，CPU只能訪問外部程序存儲器；當為高電平時，CPU可訪問內部程序存儲器（當8051單片機的PC值小于等于0FFFH時），也可訪問外部程序存儲器（當PC值大于0FFFH時），如圖3.3所示。

2）8051數據存儲器（RAM）的組織結構

（1）64KB片外數據存儲器空間（與擴展I/O接口共用）。

8051單片機外部可擴展64KB的片外數據存儲器空間（與擴展的外部I/O接口共用），空間地址為0000H～0FFFFH。注意：8051單片機擴展的外部數據存儲器和外部I/O接口共用一個地址空間，統一編址。

（2）256B片內數據存儲器。

8051內部RAM有256個單元，空間地址為00H～0FFH，包括片內RAM和特殊功能寄存器SFR。8051單片機的片內RAM和特殊功能寄存器SFR共用一個地址空間，統一編址。

3.1.3 8051內部數據存儲器——內部RAM

8051內部RAM有256個單元，通常在空間上分為兩個區域：低128個單元（00H～7FH）的內部數據RAM塊和高128個單元（80H～0FFH）的專用寄存器SFR塊。

1.內部RAM低128單元

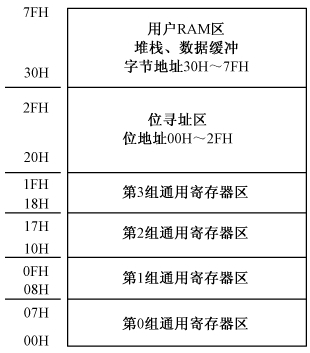

8051低128個單元是真正的內部數據RAM區，是一個多功能復用型數據存儲器，其按用途可分為三個區域。如圖3.4所示。

1）工作寄存器區（00H～1FH）

也稱為通用寄存器區，該區域共有4組寄存器，每組由8個寄存單元組成，每個單元8位。各組均以R0～R7為寄存器編號，共32個單元，單元地址為00H～1FH。

在任一時刻，CPU只能使用其中一組通用寄存器，稱為當前通用寄存器組，具體可由程序狀態寄存器PSW中RS1、RS0位的狀態組合來確定。通用寄存器為CPU提供了就近存取數據的便利，提高了工作速度，也為編程提供了方便。

2）位尋址區（20H～2FH）

位尋址區是指CPU可以對其中的每一個二進制位單獨進行讀、寫操作的區域。

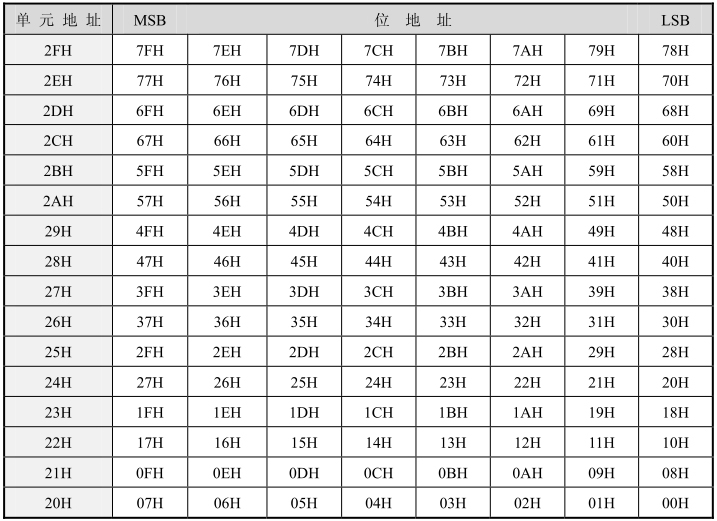

位尋址區的地址為內部RAM的20H～2FH，共16個單元，計16×8位=128位，而位地址為00H～7FH。位尋址區既可作為一般的RAM區進行字節操作，也可對單元的每一位進行位操作，因此稱為位尋址區，是存儲空間的一部分。例如，可以對位地址為“00H”的位存儲單元中寫入“1”。如表3.1列出了內部RAM位尋址區中每一位可訪問二進制位的位地址。

其中：MSB——最高有效位；

　　　LSB——最低有效位。

3）用戶RAM區（30H～7FH）

所剩80個單元即為用戶RAM區，單元地址為30H～7FH，在一般應用中把堆棧設置在該區域中。

對內部RAM低128單元的使用做幾點說明：

（1）8051的內部RAM 00H～7FH單元可采用直接尋址或間接尋址方式實現數據傳送。

（2）內部RAM 20H～2FH單元的位地址空間可實現位操作。當前工作寄存器組可通過軟件對PSW中的RS1、RS0位的狀態設置來選擇。

（3）8051的堆棧是自由堆棧，單片機復位后，堆棧底為07H，在程序運行中可任意設置堆棧。堆棧設置通過對SP的操作實現，例如用指令“MOV SP，#30H”將堆棧設置在內部RAM 30H以上單元。

2.內部RAM高128單元

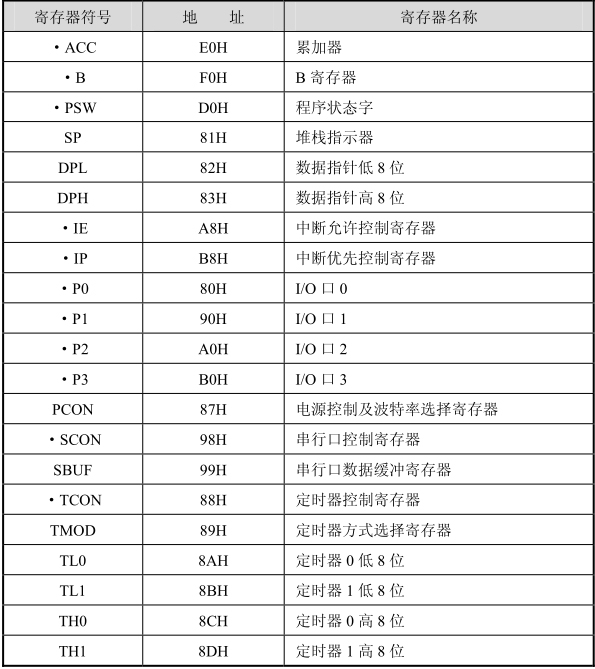

內部RAM高128單元是供給專用寄存器使用的，因此稱之為專用寄存器區，也稱為特殊功能寄存器區（SFR區），單元地址為80H～0FFH。8051共有22個專用寄存器，其中程序計數器PC在物理上是獨立的，沒有地址，故不可尋址，它不屬于內部RAM的SFR區。其余的21個專用寄存器都屬于內部RAM的SFR區，是可尋址的，它們的單元地址離散地分布于80H～0FFH。如表3.2所示為21個專用寄存器一覽表。

注：帶“·”專用寄存器表示可以進行位操作。

1）程序計數器PC（Program Counter）

PC是一個16位計數器，其內容為單片機將要執行的指令機器碼所在存儲單元的地址。PC具有自動加1的功能，從而實現程序的順序執行。由于PC是不可尋址的，因此用戶無法對它直接進行讀寫操作，但可以通過轉移、調用、返回等指令改變其內容，以實現程序的轉移。PC的尋址范圍為64KB，即地址空間為0000H～0FFFFH。

以上關于程序計數器PC的敘述表明：

（1）PC中存放的內容恒為16位地址信息；

（2）PC中存放的16位地址信息是單片機即將執行的指令機器碼所在存儲區域的地址。

PC中的內容在單片機指令執行過程中具有自動加1的功能（轉移類指令除外），以使單片機連續執行指令。當需要改變指令的執行順序時，只要改變PC中的內容即可。

2）累加器ACC（簡寫A）

累加器ACC是8位寄存器，是最常用的專用寄存器，功能強、地位重要。它既可存放操作數，又可存放運算的中間結果。MCS-51系列單片機中許多指令的操作數來自累加器ACC。累加器非常繁忙，是單片機的執行程序瓶頸，制約了單片機工作效率的提高，現在已經有些單片機用寄存器陣列來代替累加器ACC。

3）數據指針DPTR

數據指針DPTR為16位寄存器，它是MCS-51中唯一的一個16位寄存器。編程時，既可按16位寄存器使用，也可作為兩個8位寄存器分開使用。DPH為DPTR的高8位寄存器，DPL為DPTR的低8位寄存器。DPTR通常在訪問外部數據存儲器時作為地址指針使用，尋址范圍為64KB。

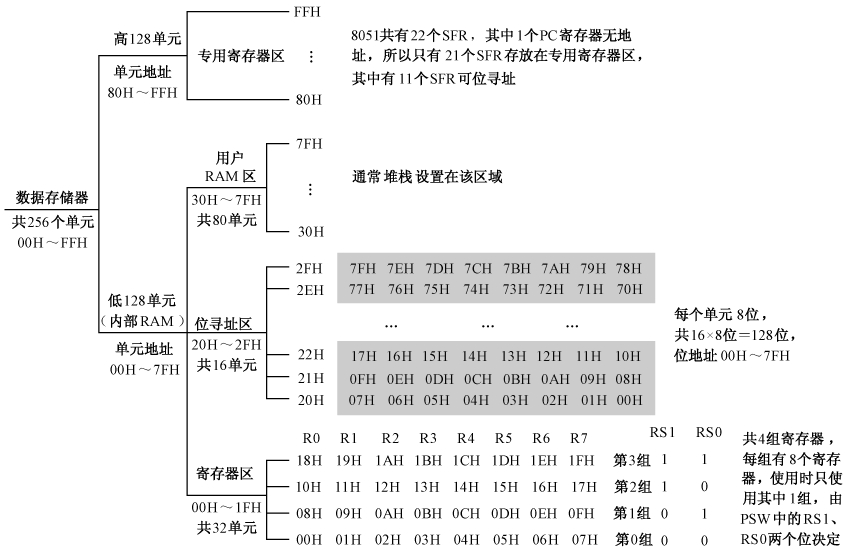

總結8051單片機內部RAM單元分布如圖3.5所示。

3.1.4 8051內部程序存儲器——內部ROM

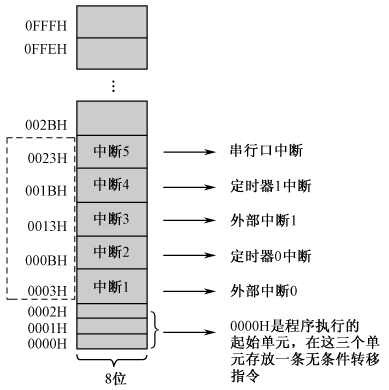

大多數51系列單片機內部都配置一定數量的程序存儲器ROM，如圖3.6所示。如8051芯片內有4KB掩膜ROM存儲單元，AT89C51芯片內部配置了4KB Flash ROM，它們的地址范圍均為0000H～0FFFH。內部程序存儲器有一些特殊單元，使用時要注意。

ROM中一組特殊單元是0000H～0002H。單片機通電或復位后，（PC）=0000H，這樣單片機就從0000H單元開始執行指令。如果此時單片機的應用程序存放在其他區域，就要在這三個單元中存放一條無條件轉移指令，以便轉去執行指定區域的應用程序。

另外，在程序存儲器中專門開辟了各個中斷源的入口向量地址區域，以便為中斷技術服務（中斷的概念以后講述），分配如下。

0003H～000AH：外部中斷0中斷地址區。

000BH～0012H：定時器/計數器0中斷地址區。

0013H～001AH：外部中斷1中斷地址區。

001BH～0022H：定時器/計數器1中斷地址區。

0023H～002AH：串行中斷地址區。

中斷地址區首地址為各個中斷源的入口向量地址，每個中斷地址區有8個地址單元。在中斷地址區中應存放中斷服務程序，但8個單元通常難以存下一個完整的中斷服務程序，因此往往需要在中斷地址區首地址中存放一條無條件轉移指令，轉去中斷服務程序真正的入口地址。

從002BH開始的單元才是用戶可以隨意使用的程序存儲器。

對程序存儲器的操作做以下說明：

（1）程序指令的自主操作。CPU按照PC指針自動地從程序存儲器中取出指令。

（2）用戶使用指令對程序存儲器中的常數表格進行讀操作，可用MOVC指令實現。
