1.2 仿真的類型

“模型”一詞會使人聯想起不同的概念。人們可能會聯想起一個飛機、汽車或艦船模型，這些模型一般由不同的部件裝配起來，并可能噴涂不同的顏色；有些人可能會記起電影中軍事演習或作戰計劃分析使用的地形沙盤；甚至有人可能聯想起時裝表演中的模特。在仿真中存在許多關于模型的不同描述和定義。美國國防部DoD 5000.59指令中在建模與仿真管理部分將模型定義為：一個模型是一個系統、現象或過程的物理、數學或邏輯的表示。而仿真是：模型隨時間運行的實現方法；采用真實系統或由模型再現的概念系統支持測試、分析或訓練的技術。仿真的基本特點是：要有一個對象系統，要有一個或一組模型，要在模型上做試驗以獲取所需的數據結果。由此可見，系統、模型、試驗是仿真研究的基本要素，任何包含系統、模型和試驗的科學活動，都可稱之為仿真。系統是仿真的對象和問題的本源，試驗是解決問題、達到研究目的的手段，而模型則是連接系統和試驗（問題和手段）的橋梁。一般仿真類型可以根據仿真研究的基本要素進行分類。任何仿真都必須達到一定的研究目的，所以可以將仿真的定義補充為：根據研究目的，建立系統模型，并在模型上進行試驗，從而更深入地認識系統并發現系統運行規律的過程。

根據仿真所用模型的性質，可以將仿真分為物理仿真（Physical Model）、數學仿真（Mathematical Model）和數學-物理混合仿真。物理仿真形象、直觀、逼真，但仿真的代價較大；數學仿真的特點是經濟、方便、靈活；數學-物理混合仿真將數學模型與系統的部分實物混合使用，也稱為半實物仿真或硬件在回路仿真。類似地，也可以將用于控制、制導、導航等用途的計算機軟件接入數學仿真回路，以測試這些軟件在系統環境中的正確性，這就是軟件在回路仿真。如果將駕駛員、飛行員、航天員或者其他裝置的操作人員接入仿真回路進行操縱試驗或訓練，就形成人在回路仿真。將實物、軟件或人員接入仿真回路后，一般會對仿真提出實時性要求。

根據仿真所用計算機的性質，可以將仿真分為模擬仿真（Analog Simulation）、數字仿真（Digital Simulation）和模擬-數字混合仿真。模擬仿真基于數學相似原理，仿真的工具是模擬計算機；模擬仿真的特點是直觀、運算速度快，但精度較差。數字仿真基于數值計算原理，仿真的工具是數字計算機和軟件；數字仿真自動化程度高，具有復雜邏輯判斷能力，而且結果的精度相對較高。模擬-數字混合仿真將模擬仿真和數字仿真相結合，仿真的工具是混合計算機系統，這種混合仿真兼?zhèn)淠M仿真和數字仿真的優點，可以快速地進行多次仿真研究，因此特別適用于參數尋優、統計分析等方面的應用，尤其是在復雜系統的實時仿真方面體現出較大的優越性。

根據被仿真系統的性質，可以將仿真分為連續系統仿真（Continuous System）、離散事件系統仿真（Discrete Event System）、連續與離散事件混合系統仿真。很多工程系統以連續系統為主要特征，其模型主要用描述物理、化學、生物等方面變化規律的數學關系來表達。反之，很多非工程系統以離散事件系統為主要特征，其模型主要用描述實體、事件、行為及其邏輯和時序關系的流程圖及必要的數學公式和形式化描述規范來表達。需要指出的是，大量的系統以連續與離散事件混合的形式存在，其仿真方法是上述兩種方法的有機結合，并且可以建立統一的描述規范。1992年，美國國防科學委員會根據仿真試驗特點定義了如表1.1所示的模型和仿真的類型。

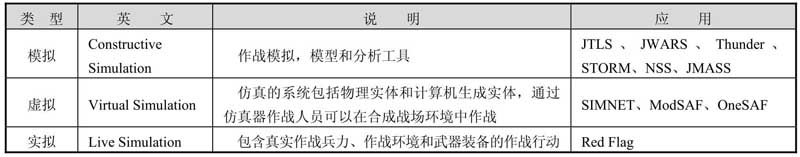

表1.1 模型和仿真的類型

其中模擬仿真系統包含各類計算機仿真模型、與作戰有關的各種模型及各種仿真分析工具。武器裝備論證、研究和作戰運用中需要使用不同層次的、大量的模擬仿真模型，下至描述武器裝備或其部件功能的單元工程模型，上至描述大型戰役的集成模型。低層次的模擬仿真可以用于詳細的工程設計和費用估算，以及系統和子系統的性能計算。高層次的模擬仿真可用于獲取作戰信息，分析、評估作戰任務需求或后勤保障需求。模擬仿真可以在與人交互的情況下運行，也可以不與人交互。在前一種情況下，仿真常以作戰模擬的形式出現，可用于軍事人員訓練或戰術、條令研究。在后一種情況下，仿真常以性能/效能仿真的形式出現，可用于計算具有一定統計置信度的評估結果。

虛擬仿真通常是指在虛擬環境中進行的人在回路仿真。典型的人在回路仿真系統有三維虛擬仿真器、聯網仿真器系統等。在虛擬仿真中，被仿真系統可以包括硬件，但其運行要受計算機仿真結果的驅動。例如，在武器系統訓練模擬器中可以包含一個近乎真實的操作室，里面放置各種修正裝置、顯示設備和操作儀表盤。計算機生成的合成虛擬環境顯示在操作人員前面的屏幕上，并反映在顯示設備和操作儀表盤上。武器平臺的運動受動力學仿真模型的驅動，仿真過程中發出的各種聲響直接錄自實際聲源。在虛擬仿真環境中，操作人員看到的、感受到的和所做的與實際情況一樣，從而產生一種沉浸感。在進行實戰演習、試驗或演練之前，人在回路中的仿真可以為軍事人員提供一個訓練平臺。將多種武器系統模擬器互連，可以檢驗多武器平臺之間的互聯能力，支持戰術和作戰條令研究。虛擬仿真也為研制過程中武器系統硬件和軟件的評估提供了強有力的支持。

實擬仿真是由實際的戰斗人員操作使用實際的武器裝備，在接近實際的作戰環境中進行的武器裝備試驗和作戰演練。實擬仿真系統與試驗靶場配套使用，可以采集武器裝備（系統）及其指揮控制軟件在作戰使用環境中的實際性能數據。與使用部隊和現役武器裝備在實戰環境條件進行實戰演習相比，實擬仿真更容易進行，并且耗費和損失較少；盡管如此，實擬仿真也要耗費大量人力、物理和財力，并花費大量的時間。從實擬仿真中采集的數據，可以用于評估未來武器裝備的實戰性能和作戰使用原則，也有助于對用于武器裝備虛擬管理的模型和仿真系統的結果進行確認和驗證。在進行實擬仿真之前，可以先進行模擬仿真或虛擬仿真，對實擬仿真的試驗或演練計劃、方案和人員進行先期演練，發現需要研究的關鍵問題，實擬仿真可以印證虛擬仿真形成的重要結論，多武器平臺實擬仿真還可以對武器裝備之間的實際交互能力和互操作性進行更為客觀的評價。

另外，依據不同模型的表示方法或采用的模型設計方法，也可以將仿真分為多種類型。由于不同的模型設計方法與仿真算法相關，而且這種基于模型設計方法的分類也是本書的重點，相關介紹請參照1.6節。仿真讀者也不必執著于上述的仿真分類方法，因?yàn)椴煌愋偷哪Ｐ秃头抡鎽?yīng)用之間的界限正變得越來越模糊，人們談到的仿真和模型通常也是跨越多種類型的混合仿真。
