3.16 4×4鍵盤矩陣控制條形LED顯示

當按鍵較多時會占用更多的控制器端口，為減少對端口的占用，本例使用4×4 鍵盤矩陣，這樣大大減少了端口占用，但識別按鍵的代碼比獨立按鍵的代碼要復雜一些。本例運行過程時所點亮的LED個數與按鍵鍵值相等，例如，按下K1時，第1只LED點亮，按下K2時前2只LED點亮，按下K10時第1～10只LED點亮。

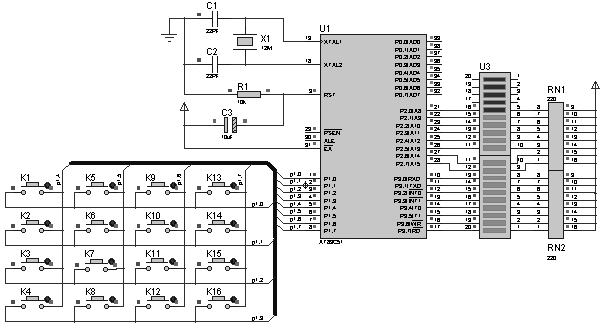

本例電路及運行效果如圖3-13所示。

圖3-13 4×4鍵盤矩陣控制條形LED顯示電路

程序設計調試與實訓：

本例鍵盤矩陣行線連接P0.0～P0.3，列線連接P0.4～P0.7，掃描過程如下：

程序首先判斷是否有鍵按下。為判斷16個按鍵中是否有鍵按下，程序首先在4條行線上放置4個0，即在P1端口輸出0xF0，如果有任一按鍵按下，則4條列線上必有一位為0。

如果已有鍵按下，則判斷按鍵所在行、列位置，并返回按鍵序號。代碼中行掃描碼sCode初值為0xFE（11111110），通過將該值循環右移，可對P1.0～P1.3對應的4行逐行發送0，每次發送掃描碼后即判斷高4位的4個1中是否有0出現，如果出現0則說明按鍵在該行上，這時可將發送的低4位與讀取的高4位取反，也就是P1取反，這樣P1中將出現2個1，其余位均變?yōu)?，2個1分別處在低4位和高4位中，高低4位中1所處的位置各有4種可能，共有16種可能，對應16個不同按鍵，根據取反后的值查詢鍵盤矩陣按鍵特征碼表，即可得到按鍵序號。

另外，讀者要注意在代碼中用延時對按鍵進行消抖。

讀者可將電路中的按鍵由縱向編號改為橫向編號，重新修改代碼，看能否得到正確的運行結果。

源程序代碼：

        //-----------------------------------------------------------------
        //  名稱: 4×4 鍵盤矩陣控制條形LED顯示
        //-----------------------------------------------------------------
        //  說明: 運行本例時,按下的按鍵鍵值越大,點亮的LED越多,例如，按下K1時
        //       點亮第1只LED,按下K2時點亮第1,2只LED,按下K16時全部LED點亮。
        //-----------------------------------------------------------------
        #include <reg51.h>
        #include <intrins.h>
        #define uchar unsigned char
        #define uint  unsigned int
        //0～9,A～F的數碼管段碼,最后一個是黑屏
        uchar code DSY_CODE[]=
        { 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
          0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0x00
        };
        //鍵盤矩陣按鍵特征碼表
        uchar code KeyCodeTable[] =
        {       0x11,0x12,0x14,0x18,0x21,0x22,0x24,0x28,0x41,0x42,0x44,0x48,0x81,0x82,
    0x84,0x88};
        //-----------------------------------------------------------------
        // 延時
        //-----------------------------------------------------------------
        void Delay()
        {
          uchar i;
          for(i = 0; i < 200; i++);
        }
        //-----------------------------------------------------------------
        // 鍵盤矩陣掃描
        //-----------------------------------------------------------------
        uchar Keys_Scan()
        {
            uchar sCode,kCode,i,k;
            //低4位置0,放入四行
            P1 = 0xF0;
            //如果高4位出現0則有鍵按下
            if ((P1 & 0xF0) != 0xF0)
            {
              Delay();
              if ((P1 & 0xF0) != 0xF0)
              {
                //行掃描碼初值
                sCode = 0xFE;
                //對4行分別進行掃描
                for (k = 0; k < 4; k++)
                {
            P1 = sCode;
            if (( P1 & 0xF0) != 0xF0)
            {
                kCode = ～P1;
                //查表得到按鍵序號并返回
                for( i = 0; i< 16; i++)
                  if (kCode == KeyCodeTable[i]) return i;
            }
            else sCode = _crol_(sCode,1);
                }
              }
            }
            return -1;
        }
        //-----------------------------------------------------------------
        // 主程序
        //-----------------------------------------------------------------
        void main()
        {
          //按鍵序號,-1表示無按鍵
          uchar KeyNo = -1;
          uchar i,P2_LED,P3_LED;
          while(1)
          {
            //掃描鍵盤獲取按鍵序號KeyNo
            KeyNo = Keys_Scan();
            if (KeyNo != -1)
            {
                P2_LED = 0xFF;
                P3_LED = 0xFF;
                //鍵值越大,點亮的LED越多
                for (i = 0; i <= KeyNo; i++)
                {
                  if ( i < 8)
            P3_LED >>= 1;
                  else
                      P2_LED >>= 1;
                }
                //點亮條形LED
                P3 = P3_LED;
                P2 = P2_LED;
            }
          }
        }
