第3章 基礎程序設計

通過對前兩章的學習，讀者進一步熟悉了8051 單片機的基本硬件結構與內部資源，歸納了用C語言開發單片機程序必須參考和重點掌握的技術內容，了解了用C語言開發調試單片機系統的優勢，同時，還熟悉了Proteus的基本操作，Proteus與μ V3的聯合調試技術等，這為本章及后續章節Proteus環境下C語言程序設計案例的學習調試與研究作好了準備。

本章案例全面涉及8051單片機內部資源的程序設計及基本外圍元件的應用，案例包括3部分：

第1部分是1～23號案例，涉及基本I/O控制，包括LED、數碼管、按鍵、開關與繼電器、蜂鳴器等程序設計。

第2部分是24～42號案例，主要涉及外部中斷與定時計數器程序設計。

第3部分是43～48號案例，內容涉及串口控制，包括通過串口進行串并、并串轉換、雙單片機通信、單片機與PC通信等。

通過對這些案例的學習研究與跟蹤調試，并對各案例中提出的修改要求或新的設計目標的實踐與實訓，讀者將全面掌握8051單片機的C語言基礎程序設計技術，熟練使用C語言控制和運用單片機內部資源，為8051單片機擴展資源的應用及8051單片機系統的綜合設計打下良好基礎。

3.1 閃爍的LED

本例單片機P1.0引腳連接LED，程序按設定的時間間隔取反P1.0，使LED按固定時間間隔持續閃爍。

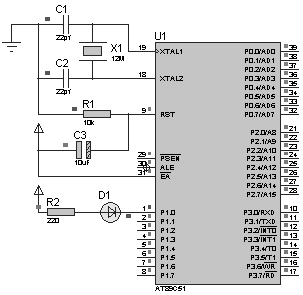

本例電路如圖3-1所示，注意電路中限流電阻R2的阻值不能過大，否則LED不會閃爍。

圖3-1 閃爍的LED電路

程序設計調試與實訓：

本程序頭文件reg51.h不能省略，否則，編譯時將會提示：

TEXT1.C(??): error C202: 'P1': undefined identifier

Keil C認為P1是未定義的標識符，因為頭文件reg51.h定義了所有的特殊功能寄存（SFR），錯誤提示中（??）是錯誤所在的行號。當然，讀者也可以在省略該頭文件時，添加一行代碼：sfr P1= 0x90; 因為P1的地址為0x90。

注意本例中的延時子程序放在main()函數前面，如果要放在main()函數后，則在#define的下面添加以下相應的函數申明語句：

void DelayMS(uint x);

要增加延時間隔時，可修改源程序中的延時值150，由于參數類型為uint，因此，最大可設延時為65535，如果延時參數類型為uchar，則參數最大值不要超過255。

另外，本程序及后續多道程序中均有uchar和uint的宏定義，雖然并非每個程序都同時使用了uchar和uint類型，但本書幾乎所有程序中都同時定義了這兩種類型。

讀者閱讀調試后可修改本例，控制多個LED閃爍，并改變它們的閃爍速度。

源程序代碼：

        //-----------------------------------------------------------------
        //  名稱: 閃爍的LED
        //-----------------------------------------------------------------
        //  說明: LED按設定的時間間隔閃爍。
        //-----------------------------------------------------------------
        #include <reg51.h>
        #define uchar unsigned char
        #define uint  unsigned int
        sbit LED = P1^0;
        //-----------------------------------------------------------------
        // 延時
        //-----------------------------------------------------------------
        void DelayMS(uint x)
        {
          uchar i;
          while(x--)
          {
            for(i = 0; i < 120; i++);
          }
        }
        //-----------------------------------------------------------------
        // 主程序
        //-----------------------------------------------------------------
        void main()
        {
          while(1)
          {
            LED = ～LED;
            DelayMS(150);
          }
        }
