1.6 Tomcat的體系結構

Tomcat服務器是由一系列可配置的組件構成的，其中核心組件是Catalina Servlet容器，它是所有其他Tomcat組件的頂層容器。Tomcat各組件之間的層次關系如圖1-20所示。

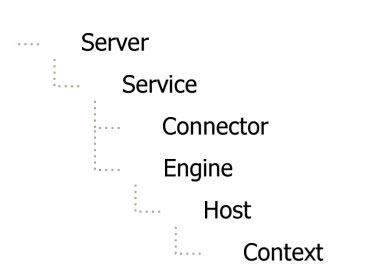

圖1-20 Tomcat組件之間的層次結構

我們下面簡單介紹一下各組件在Tomcat服務器中的作用。

（1）Server

Server表示整個的Catalina Servlet容器。Tomcat提供了Server接口的一個默認實現，這通常不需要用戶自己去實現。在Server容器中，可以包含一個或多個Service組件。

（2）Service

Service是存活在Server內部的中間組件，它將一個或多個連接器（Connector）組件綁定到一個單獨的引擎（Engine）上。在Server中，可以包含一個或多個Service組件。Service也很少由用戶定制，Tomcat提供了Service接口的默認實現，而這種實現既簡單又能滿足應用。

（3）Connector

連接器（Connector）處理與客戶端的通信，它負責接收客戶請求，以及向客戶返回響應結果。在Tomcat中，有多個連接器可以使用。

（4）Engine

在Tomcat中，每個Service只能包含一個Servlet引擎（Engine）。引擎表示一個特定的Service的請求處理流水線。作為一個Service可以有多個連接器，引擎從連接器接收和處理所有的請求，將響應返回給適合的連接器，通過連接器傳輸給用戶。用戶允許通過實現Engine接口提供自定義的引擎，但通常不需要這么做。

（5）Host

Host表示一個虛擬主機，一個引擎可以包含多個Host。用戶通常不需要創建自定義的Host，因為Tomcat給出的Host接口的實現（類StandardHost）提供了重要的附加功能。

（6）Context

一個Context表示了一個Web應用程序，運行在特定的虛擬主機中。什么是Web應用程序呢？在Sun公司發布的Java Servlet規范中，對Web應用程序做出了如下的定義：“一個Web應用程序是由一組Servlet、HTML頁面、類，以及其他的資源組成的運行在Web服務器上的完整的應用程序。它可以在多個供應商提供的實現了Servlet規范的Web容器中運行”。一個Host可以包含多個Context（代表Web應用程序），每一個Context都有一個唯一的路徑。用戶通常不需要創建自定義的Context，因為Tomcat給出的Context接口的實現（類StandardContext）提供了重要的附加功能。

下面我們通過圖1-21來幫助讀者更好地理解Tomcat服務器中各組件的工作流程。

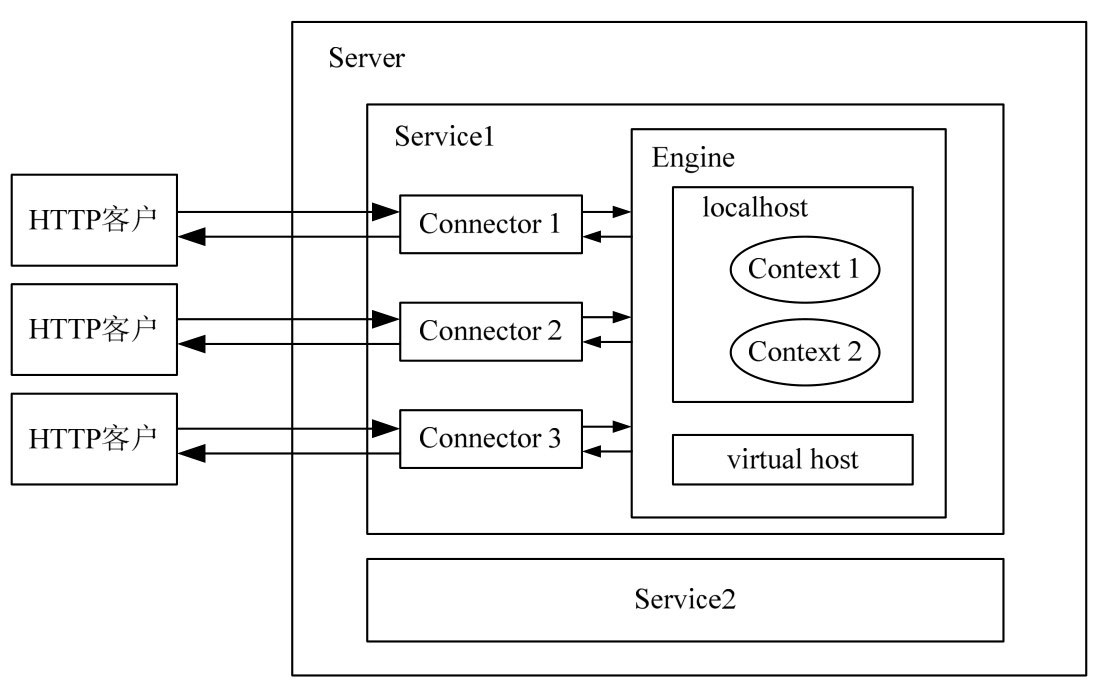

圖1-21 Tomcat各組件的工作流程

要了解這些組件的其他信息，可以看下面的頁面：

        %CATALINA_HOME%\webapps\docs\architecture\overview.html

我們可以在conf目錄下的server.xml文件中對這些組件進行配置，讀者打開server.xml文件，就可以看到元素名和元素之間的嵌套關系，與Tomcat服務器的組件是一一對應的，server.xml文件的根元素就是<Server>。關于server.xml配置文件中的各元素及其屬性的含義，請參看附錄C。

在Tomcat中，提供了各組件的接口及其實現類，如果你要替換Tomcat中的某個組件，只需要根據該組件的接口或類的說明，重寫該組件，并進行配置即可。圖1-22是Tomcat各組件的類圖。

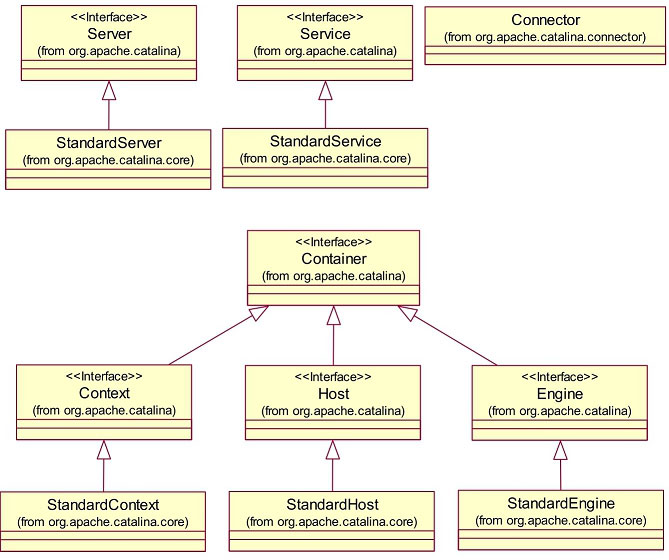

圖1-22 Tomcat的組件類圖

在類圖的接口名或類名下面是該接口或該類所在的包，這些接口和類都在%CATALINA_HOME%\lib\catalina.jar文件中。對Tomcat服務器的實現感興趣的讀者，可以從http://tomcat.apache.org/download-60.cgi上下載Tomcat的源代碼。
