1.5　基準軸

基準軸的用途較多，在生成草圖或者圓周陣列時常使用基準軸，概括起來有以下3個用途。

（1）基準軸可以作為圓柱體、圓孔、回轉體的中心線。

（2）基準軸可以作為參考軸，輔助生成圓周陣列等特征。

（3）基準軸可以作為同軸度特征的參考軸。

1.5.1　基準軸的屬性設置

單擊【參考幾何體】工具欄中的【基準軸】按鈕，或者選擇菜單欄中的【插入】｜【參考幾何體】｜【基準軸】命令，彈出如圖1-28所示的【基準軸】屬性管理器。

圖1-28　【基準軸】屬性管理器

在【選擇】選項組中選擇不同選項以生成不同類型的基準軸。

● 【一直線/邊線/軸】選項：選擇一條直線或者邊線作為基準軸。

● 【兩平面】選項：選擇兩個平面，將兩個平面的交線作為基準軸。

● 【兩點/頂點】選項：選擇兩個點、兩個頂點或者兩個中點之間的連線作為基準軸。

● 【圓柱/圓錐面】選項：選擇一個圓柱或者圓錐面，將其軸線作為基準軸。

● 【點和面/基準面】選項：選擇一個平面，然后選擇一個頂點，由此生成的基準軸通過所選的頂點垂直于所選的平面。

1.5.2　顯示基準軸

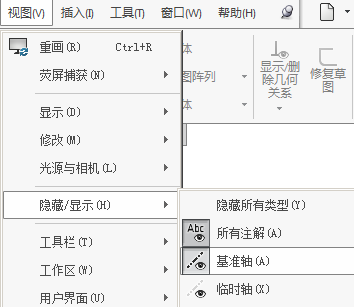

選擇菜單欄中的【視圖】｜【隱藏/顯示】｜【基準軸】命令，可以看到命令左側的按鈕下沉，如圖1-29所示，這表示基準軸可見（再次選擇該命令，該按鈕將恢復為隱藏基準軸的顯示）。

圖1-29　選擇【基準軸】命令
