1.2　真空電子學的發展歷程

真空電子學屬于電子學，是研究電子在真空或廣義真空環境中運動時與場和物質相互作用的學科，研究內容涉及相關的原理、材料和技術，以及相應的器件和設備等。真空電子學的開端可以追溯到19世紀末20世紀初，當時科學家們開始研究真空中電子的行為，電磁波和電子的發現為真空電子學的誕生奠定了基礎。1858年，普呂克根據真空放電現象發現了陰極射線；1864—1865年，麥克斯韋預言了電磁波的存在，并提出了電磁波輻射理論和光的電磁波學說；1883年，愛迪生發現了灼熱燈絲發射帶負電粒子的現象，即愛迪生效應；1887年，赫茲用火花隙振蕩器產生電磁輻射，證實了電磁波的存在；1897年，約瑟夫·約翰·湯姆孫研究認定陰極射線為帶負電的粒子（電子）組成的流，標志著自由電子的發現。

有線通信和無線電通信的發展促進了真空電子學的誕生。1837年，莫爾斯發明了電報機；1876年貝爾發明了電話機，開創了人類電通信的歷史；1895年，英國的馬可尼和俄羅斯的波波夫分別進行了無線電波傳播實驗；1901年，馬可尼的橫貫大西洋的無線電報實驗獲得成功；1906年，費森登用調制無線電波發送音樂和講話，完成了歷史上最早的無線電廣播實驗。通信技術的日益發展迫切需要性能優良的信號源、檢波器，這催生了電子管的發明。

1904年，英國的弗萊明發明了二極電子管（后文簡稱二極管），用作檢波器，這是最早的電子管。1906年，美國的德福雷斯特發明三極電子管，它是能夠產生和放大電磁波的有源器件，后來成為無線電裝備的核心器件。電子管的發明拉開了電子科學技術新時代的序幕。

由于受到電子慣性、電極本身及其導線的分布阻抗的影響，基于靜電控制原理的電子管工作頻率的提高受到極大限制。20世紀20年代起，科研人員相繼發明了磁控管、速調管和行波管等動態控制微波電子管。它們利用渡越時間效應使電子注群聚，利用諧振腔等分布參數電路代替集總參數電路，大大提高了器件的工作頻率和功率。這些動態控制微波真空電子器件的發明和發展，大大推動了雷達、通信系統、廣播系統和加速器等微波電子系統的發展。

由于受到器件尺寸、材料和工藝技術的限制，磁控管、速調管和行波管等微波真空電子器件在產生毫米波和更短波長電磁波方面遇到了很大困難。為了克服上述技術困難，1958—1959年，澳大利亞的特威斯、美國的施奈德和蘇聯的伽波諾夫分別獨立地預測與提出了以電子在靜磁場中做回旋運動的相對論效應為基礎的電子回旋諧振受激輻射的機理。1965年，這一機理得到了實驗證實。隨后，蘇聯科學家利用電子回旋諧振受激輻射這一機理做出了回旋管，這也是第一個重點發展的電子回旋脈塞器件。由于在毫米波段及亞毫米波段表現出來的卓越性能，回旋管為毫米波、亞毫米波在雷達系統、毫米波通信、高功率微波系統、受控?zé)岷司圩兊阮I(lǐng)域的應用起到了很大的推動作用，因此得到了世界各國的重視，并先后開展了回旋管的理論和應用研究。

在各種類型微波真空電子器件發展的同時，包括微波電子學、陰極電子學、電子光學、微波理論和技術、真空材料和工藝等學科和技術在內的真空電子學獲得了快速發展，為解決電子注與高頻電路相互作用、電子發射、電子注的形成和聚焦、高頻互作用電路、器件的材料和焊接工藝等科學技術問題奠定了理論和技術基礎。

1.2.1　真空電子器件的出現

電子管是一種最早出現的電信號放大器件。1904年，英國物理學家弗萊明在愛迪生效應的基礎上制成了第一個電子管——靈敏檢波二極管（見圖1-1），標志著世界開始進入電子時代。這個二極管包括一個發射電子的燈絲和一個陽極。燈絲被加熱到一定溫度后，可以發射電子。陽極被放置在離燈絲不遠處。燈絲和陽極都被置于真空中。當燈絲處于負電位，陽極處于正電位時，燈絲發射的電子將被陽極所吸引并收集，使連接此二極管的外電路導通。當燈絲處于正電位，而陽極處于負電位時，燈絲發射的電子將不能到達陽極，二極管不導通，因而外電路也不導通。此二極管被用于無線電通信系統作為檢波器，極大地提高了系統的靈敏度和可靠性。

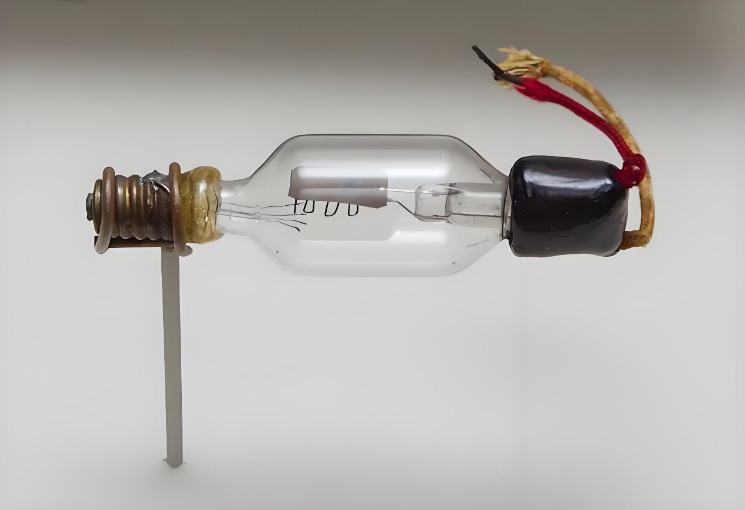

圖1-1　弗萊明發明的二極管

1906年，美國發明家德福雷斯特在弗萊明二極管的燈絲和陽極之間放入了一個柵極，從而發明了三極電子管（見圖1-2）。當柵極上存在小的電壓變化時，陽極上可得到相應的大的電壓變化，也就是說柵極上的電壓信號被放大了。這是人類獲得的第一個電子信號放大器。因此，許多人將三極電子管的發明看作電子工業真正的起點。三極電子管為人們打開了信號放大與調制的大門，成為20世紀初最偉大的發明之一。三極電子管的問世推動了無線電電子學的蓬勃發展。到1960年前后，國外的無線電工業年產約10億個無線電電子管。電子管除了被應用于電話放大器、海上和空中通信，還廣泛滲入家庭娛樂領域，將新聞、教育節目、文藝和音樂等播送到千家萬戶。就連飛機、雷達、火箭的發明和進一步發展，也有電子管的一臂之力。

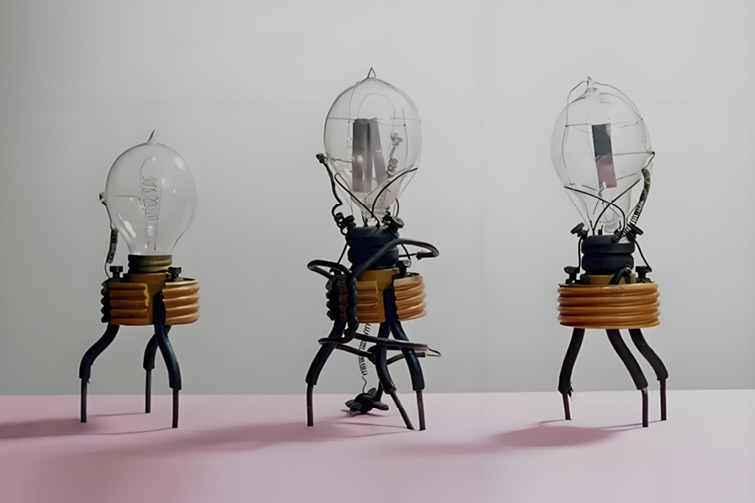

圖1-2　三極電子管

三極電子管的發明和改進使其能在射頻波段提供幾千瓦到幾十千瓦的功率輸出，為廣播電臺的建立提供了核心器件。1920年，西屋電氣公司（Westinghouse Electric Corporation）在匹茲堡建立了第一個廣播電視臺，到1924年就有約500家廣播電視臺在美國建立。

陰極射線管（CRT）是另一類電子管，它利用電子在真空中的運動受電場和磁場控制，以及電子轟擊熒光屏發光的原理，在熒光屏上再現被傳輸?shù)膱D像。1930年，美國開始研究黑白電視，到20世紀40年代黑白電視開始試播，第二次世界大戰以后得到了普及。

隨著科技的發展，人們對生產機械的要求向體積越來越小的方向發展，而電子管的體積大，且在移動過程中容易損壞，于是人們開始尋找和開發可替代電子管的產品。后來，晶體管的出現使越來越多的機械不再使用電子管。晶體管的出現是人類在電子學方面一個大的飛躍。

1.2.2　微波管

微波管是一種用于產生、放大和調制微波信號的電子器件，它經歷了4個關鍵階段。

1．早期探索（20世紀初期）

微波管的概念起源于20世紀初期的無線電技術研究。在這個階段，人們開始意識到電子管可以用來生成和調制無線電頻率信號。1904年，英國物理學家約翰·弗萊明發明了真空二極管（又稱弗萊明管）。這是最早的電子管，能夠?qū)崿F(xiàn)電流的單向?qū)?，為電子管技術的發展奠定了基礎。1906年，美國發明家李·德福雷斯特在真空二極管的基礎上增加了柵極，發明了真空三極管，實現了信號的放大功能。真空三極管的發明標志著電子管技術的重大突破，為后續微波管的發展提供了理論和技術支持。

2．微波管的誕生（20世紀30～40年代）

隨著理論研究的深入與雷達技術應用需求的增長，微波管的研究進入快速發展階段，人們研制出了多種基于電子注與高頻結構互作用的微波管。1921年，美國科學家阿爾伯特·赫爾發明了磁控管。這種器件能夠高效產生微波信號，極大地提升了雷達的性能。1937年，美國發明家拉塞爾·瓦里安和西格德·瓦里安兄弟發明了速調管，早期應用于雷達和通信系統的微波信號放大。1943年，魯?shù)婪颉た捣蚣{發明了行波管，實現了寬頻帶微波信號的放大。1946年，美國貝爾實驗室改進了速調管結構，開發出反射速調管，應用于早期微波振蕩器。1949年，返波管理論初步形成，后續由貝爾實驗室等團隊完善并通過實驗驗證，最終返波管成為毫米波和太赫茲信號源的核心器件。

3．技術成熟與廣泛應用（20世紀50～60年代）

20世紀50年代起，微波管技術進入成熟階段，應用領域迅速擴展：磁控管逐漸被廣泛應用于微波爐、雷達和通信系統，速調管和行波管開始成為衛星通信、電視廣播和科學研究中的重要器件，返波管則開始被應用于毫米波輻射源及其頻譜分析系統。1957年，蘇聯發射第一顆人造衛星“斯普特尼克1號”，它的通信系統中采用了行波管，標志著微波管在空間通信中的首次應用。到了20世紀60年代，微波管技術進一步發展，特別是在高功率和寬頻帶領域；行波管成為衛星通信的核心器件，支持了全球通信網絡的建設；速調管在粒子加速器和高能物理實驗中得到廣泛應用。隨著核聚變研究的推進，需要頻率更高（毫米波、太赫茲）和功率更高的微波源，而傳統微波管無法滿足需求，在此背景下，蘇聯科學家基于電子回旋脈塞機理發明了回旋管。

4．與固態器件的競爭（20世紀70～80年代）

20世紀70年代，固態器件（如雙極型晶體管、場效應晶體管和集成電路）的快速發展對微波管構成了挑戰。在低功率領域，固態器件因體積小、功耗低、造價低、可集成的優勢在諸多領域逐漸取代了微波管。盡管如此，微波管在高功率和高頻率領域仍保持優勢，特別是在雷達、衛星通信和科學研究中。20世紀80年代，微波管技術繼續改進，應用領域進一步擴展。行波管和速調管在電子裝備和空間通信中仍不可替代。磁控管在工業加熱、醫療設備及家用微波爐中得到廣泛應用。回旋管則開始應用于核聚變實驗裝置（如托卡馬克）中的電子回旋共振加熱。

5．現代發展（20世紀90年代至今）

20世紀90年代，微波管技術在高功率和特殊應用中繼續發展。行波管和速調管在衛星通信、雷達等應用中占據重要地位。微波管在醫療設備（如癌癥治療中的微波熱療）和工業加熱領域得到應用。進入21世紀，微波管技術進一步優化，應用領域更加多樣化。例如，在粒子加速器[如歐洲核子研究中心（European Centre for Nuclear Research）的大型強子對撞機]中，速調管被用于提供高功率微波信號。在空間通信中，行波管放大器是衛星通信系統的核心部件。返波管在太赫茲通信、成像及光譜分析研究中發揮著重要作用。隨著新材料、新工藝、新結構的發展，微波管在高頻率、大功率、小型化的太赫茲源技術與應用領域正展現出新的潛力。

下面從速調管的發明來看微波管的崛起。起初，人們想要利用普通的柵控電子管來產生波長更短的振蕩，或者在微波頻率下進行放大。但是，一些原來沒有料到的現象出現了：普通柵控電子管在頻率提高時，輸出功率迅速減小。進一步研究表明：電路和電子運動兩個方面的問題導致柵控電子管在頻率提高時性能變差。

（1）電路方面。柵控電子管通過金屬電極和導線與外電路連接。任何一根金屬導線都有一定的電感，并且電感與導線的長度和直徑有關：導線越長，電感越大；導線越細，電感也越大。一根直徑為1mm、長為3cm的導線，電感約為0.025μH。在頻率低時，它的影響的確是微乎其微的。在1GHz頻率下，這根導線的感抗則會高達157Ω。所以，柵控電子管里的導線在微波頻率下會使電子管的輸入電壓和輸出電壓下降。此外，相隔一定距離的兩塊通電金屬板之間具有一定的電容，柵控電子管工作時，各個電極之間也有一定的電容，叫作極間電容。柵控電子管的導線電感與極間電容一起決定了電子管的固有振蕩頻率。在這個頻率下，柵控電子管的輸入端等效于短路。如果向電子管輸送的信號頻率等于電子管固有振蕩頻率，信號就無法輸入。

（2）電子運動方面。電子從一個電極到達另一個電極所需要的時間，叫作電子的渡越時間。在柵控電子管中，電子從陰極發出，經過柵極到達板極。在工作頻率比較低時，信號的振蕩周期比電子的渡越時間長得多，電子在飛越電極之間這段距離時，電極上的電壓可以認為是恒定不變的。這時，可完全不必考慮電子渡越時間。當電子渡越時間與信號周期相等時，電子飛行途中電極上的電壓已經改變了極性，所以電子并不是總向前飛。即使渡越時間縮短到信號周期的一半，如果在電子飛到中途時信號改變極性，那么電子的能量變化也會很小。只有當渡越時間小于信號周期的1/4時，才有大量的電子在信號場的作用下有效地輸出它們的能量。顯然，為了使柵控電子管能夠在更高頻率下工作，應該設法縮短電子渡越時間?？s短電子渡越時間有兩種方法，一種方法是縮短電極之間的距離；另一種方法是讓電子飛得更快些，這就要增大電極間的電壓。這兩種方法都存在一些限制，所以縮短渡越時間不能從根本上解決柵控電子管所遇到的困難。

為了克服上面出現的困難，眾多研究人員做了大量嘗試。1937年美國的瓦里安兄弟制出了世界上第一個雙腔速調管。圖1-3所示為他們在1944年發表的雙腔速調管振蕩器。他們首先讓電子注穿過一個加載高頻信號的金屬間隙，使之獲得速度調制，然后讓電子注漂移一段時間，在這期間，后出發的高速電子追上先出發的低速電子，形成電子群聚，這樣就在電子注中產生了密度調制。受到密度調制的電子注具有顯著的高頻電流分量，當它通過第二個金屬間隙時，高頻電流會在間隙上激勵起新的高頻信號，這樣電子注就將能量交給了高頻場，完成放大或振蕩的任務。其實最早提出電子注速度調制原理的是德國的奧斯卡和海爾。他們在1933年就提出了這種原理，可惜沒有進行應用研究。

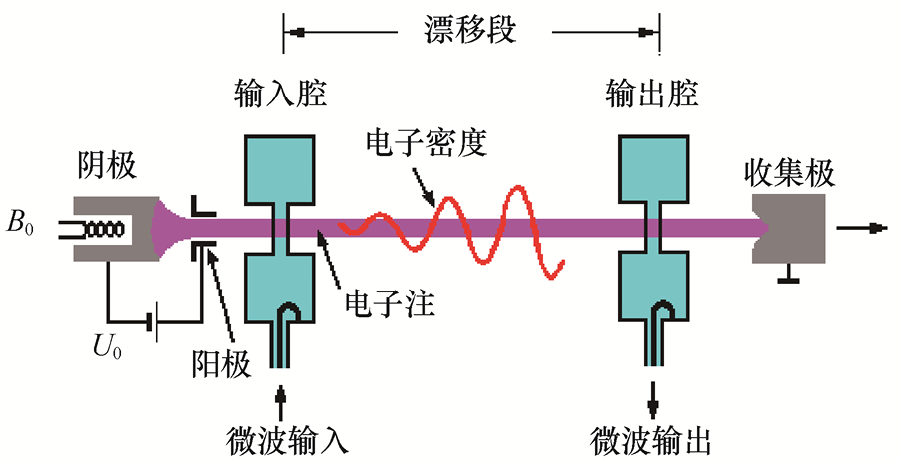

（a）雙腔速調管的結構

（b）1944年的雙腔速調管振蕩器實物

圖1-3　雙腔速調管的結構和雙腔速調管振蕩器

圖1-3（b）是1944年的雙腔速調管振蕩器實物，左邊是電子槍，右邊是收集極，兩個空腔諧振器位于中心，通過同軸電纜連接以提供正反饋。連續波速調管的功率從幾百瓦到幾百千瓦的都有，脈沖速調管可以達到20MW峰值功率。多腔速調管的增益最高可達70dB（1000萬倍）。多腔速調管被廣泛用于雷達發射機和微波通信，還用于激勵粒子加速器和介質加熱。

多腔速調管由電子槍、聚焦線圈、高頻輸入諧振腔、中間諧振腔、高頻輸出諧振腔、各諧振腔之間的漂移管、收集極等部分組成（見圖1-4）。

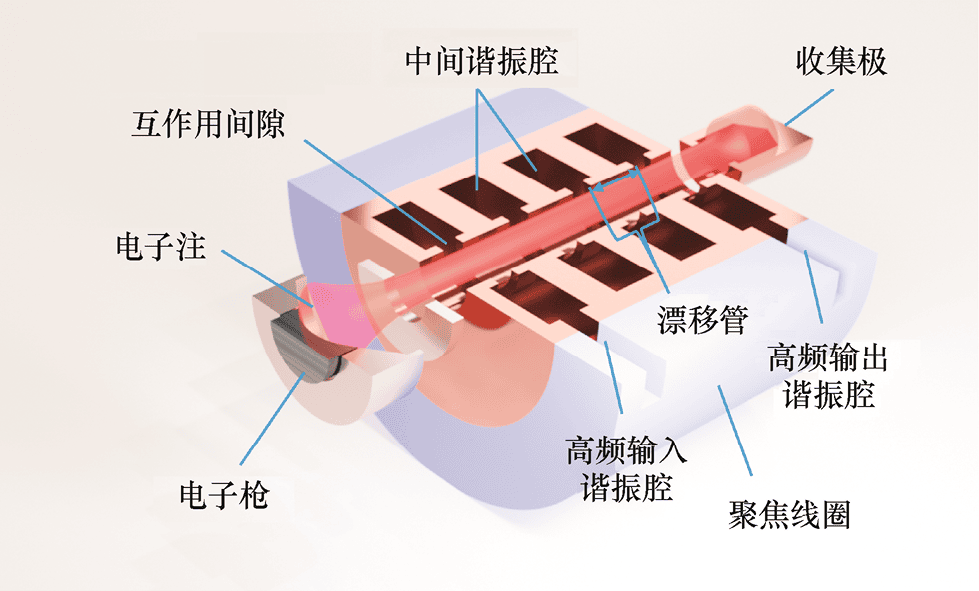

圖1-4　多腔速調管的結構

高頻信號由同軸線傳送到輸入諧振腔，在漂移管端部的隙縫上建立起高頻場。當電子槍發射的電子注飛經隙縫時，如果這一瞬間隙縫上的是加速場，電子就被加速，反之，電子被減速。因此，在輸入諧振腔隙縫，電子受到高頻場的速度調制。飛過輸入諧振腔隙縫以后，電子進入漂移管，在漂移過程中，被加速的電子趕上了被減速的電子，在電子注中形成密度調制。這個已經群聚的電子注在通過第二個諧振腔時，在諧振腔隙縫上建立起感應電壓，使電子注進一步受到速度調制。為了提高速調管的增益，可以采用多個中間諧振腔。輸出諧振腔與傳輸線（如波導或同軸線）耦合，經傳輸線把產生的功率送到需要的地方。

1.2.3　諧振腔磁控管

1939年，英國沿海建立了許多雷達站。采用定向發射的電磁波照射100多千米以外的空中目標，從反射的回波中獲得敵機位置、方向和速度等有用信息。這就是最早建立的雷達探測系統。如何獲得高功率微波源是制造雷達探測系統必須首先解決的問題。這些雷達站采用的是柵控電子管，工作波長大約為10m，能夠產生相當大的脈沖功率。但是，雷達天線體積太大，探測精度不高。

英國物理學家布特和蘭道爾看著這些雷達站，產生了創造一種微波管的念頭。他們回到英國伯明翰大學以后，在1939年10月成立了微波管課題組，目標是產生波長為10cm或更短的電磁波。

1939年11月，一個嶄新的設想萌發了：既然速調管和原始的磁控管都有優點，那么，能不能把這兩種管子的優點結合在一起，同時又避免它們各自的缺點，創造一種新型微波管？他們設想的這種新型微波管，就是采用諧振腔的磁控管。隨之而來的一個問題是：在這種磁控管里，用什么樣的諧振腔？

布特和蘭道爾在創造新型諧振腔時，仍從已有的知識出發。他們想起了赫茲在1887年所做的實驗，實驗中使用了簡單的、開口的圓環諧振器。布特和蘭道爾想到，把許多赫茲諧振器并排放在一起，變成一個開槽的圓柱形腔體，它一定也是一個諧振器！把一些這樣的腔體放置在陰極的外圍，能不能做出磁控管？

他們把自己的設計付諸實踐，首先于1939年11月做出了第一個陽極塊，隨后制成了第一個連續波磁控管。經過反復的試驗，終于在這種諧振腔磁控管中產生了很大的微波功率，微波功率輻射到實驗室里，把氖泡點亮了！經過測量，第一個諧振腔磁控管所產生的微波信號的波長是9.8cm，功率達到400W。后來，經過進一步的重大改進。1940年，在裝有波長為10cm的磁控管的實驗雷達被制造出來了。因此，磁控管的發明是使雷達跨進微波波段的關鍵一步。如今，人們使用的微波爐中就采用了磁控管。當前流行的多腔磁控管如圖1-5所示。

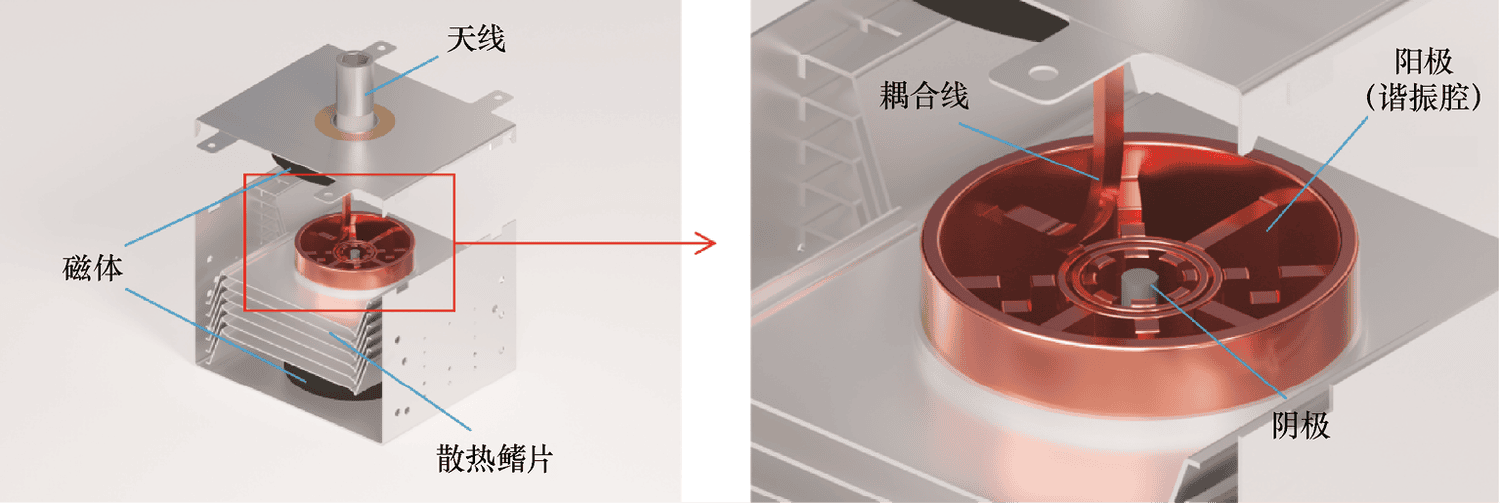

圖1-5　多腔磁控管

1.2.4　行波管

在幾種主要的微波管中，行波管出現得最晚。雖然原始的行波管在1943年就已經被制造出來，但是，真正實用的管子到20世紀50年代初期才投入使用。雖然對第二次世界大戰來說，行波管是姍姍來遲了，但是戰后它在雷達、通信、電視、廣播等方面大顯身手。今天，行波管的產值占了所有微波管總產值的一半以上。

康夫納在1909年生于奧地利維也納。他原在奧地利攻讀建筑學，1934年到英國倫敦繼續深造，后來從事建筑師的職業。1941年，有人為康夫納謀求了一份工作，即在英國伯明翰大學研究電子管。為了提升速調管放大器的靈敏度，康夫納開始如饑似渴地涉獵電子管方面的知識。他讀遍了陰極射線管的著作，查閱了當時已經發布的速調管和磁控管的文獻，認真地思考這些電子管的工作原理，還研究了電子管中的電子渡越時間效應。一年后，他提出了一種新的方案：讓高頻場和電子前進的速度一致，使電子在向前飛行的全部時間內都與高頻場發生作用。

為了達到降低電磁波傳播速度的目的，康夫納提出了原始的螺旋線結構。他花了許多個日夜來研究這種電子與高頻場連續的相互作用可能產生的結果，進行了一系列的分析、計算，最終證明用螺旋線結構可以使輸入功率得到放大。1943年，康夫納研究的管子在一次實驗加電后，從螺旋線輸出的功率比輸入功率大了約40%。功率放大約40%，這在今天看來是微不足道的，但對剛剛出世的新原理來說，是一個可喜的苗頭！

后來，康夫納的行波管得到了穩定的放大，功率增益達到10倍，已經高于他們原來制作的速調管?？捣蚣{又對管子的頻帶寬度進行了測試，發現在他所用的信號源的60MHz范圍內，行波管都能穩定地工作。康夫納意識到，行波管的放大特點是頻帶寬度。至此，一種寬帶的新型微波管——行波管誕生了。

今天，人們已能創造各種波長的行波管，波長從1m到300μm（對應的頻率為300MHz到1THz），有的行波管能達到8個倍頻程帶寬，有的增益可以達到60dB（100萬倍），大功率行波管的脈沖功率可達兆瓦級，連續波功率達幾十千瓦。

行波管由電子槍、慢波結構（Slow Wave Structure，SWS）、輸入和輸出裝置、收集極和聚焦系統等部分組成（見圖1-6）。

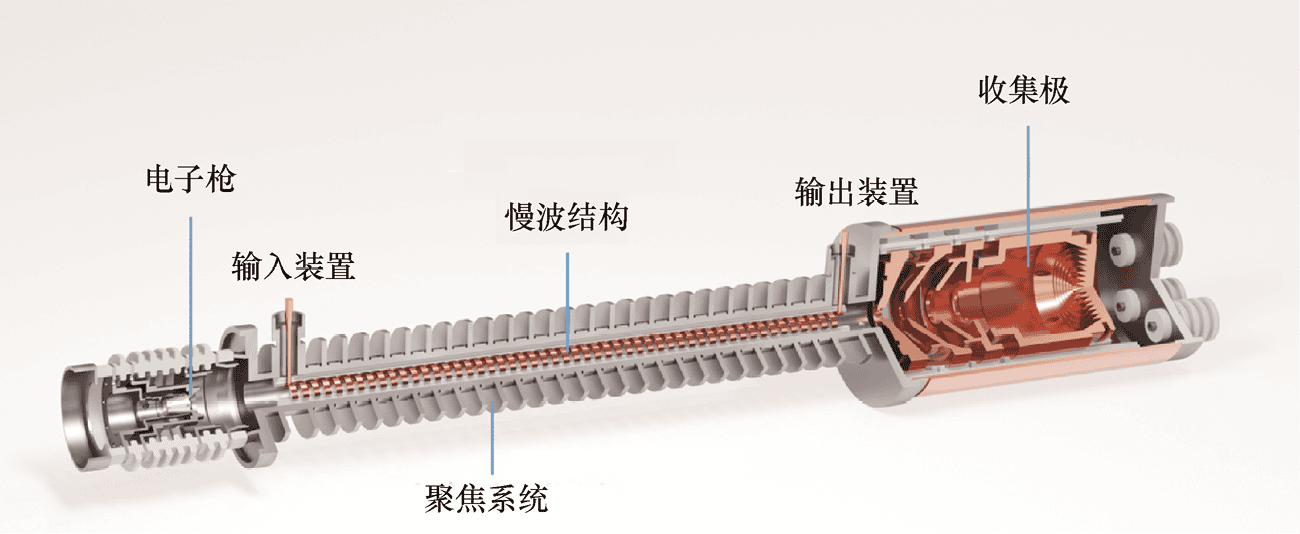

圖1-6　行波管的結構

電子槍用來產生一個高直流能量的電子注，電子注進入慢波結構中。同時，高頻信號經輸入裝置進入慢波結構。在慢波結構中，高頻信號以與電子注近乎相同的速度前進，兩者的速度一般等于自由空間中電磁波速度（光速）的2%～10%。中、小功率行波管可以采用寬頻帶的螺旋線、環桿線等慢波結構，大功率行波管通常采用耦合腔慢波線。電子注與慢波結構中的高頻場發生連續的相互作用，使電磁波在慢波線里按指數規律迅速增長。輸入信號被放大后經輸出裝置送到管外微波系統。電子注從慢波線出來以后，被收集極收集。聚焦系統的功能是使電子注在保持所需要的截面形狀和尺寸下順利通過慢波線，完成與高頻場的相互作用。行波管的聚焦磁場可由線圈或永久磁鐵來提供。

行波管具有增益大、頻帶寬、噪聲低等優點，在雷達、通信、導航、遙測等領域得到廣泛應用。

1.2.5　其他真空電子器件

除了上述器件，還有很多其他類型的真空電子器件，如電子注管、光電管、X射線管等。

顯像管是電子注管的一種，它通過電子注掃描熒光屏，將電信號轉換為可見光圖像，常在電視、顯示器等設備中使用。

光電管是基于光電子發射現象，將光信號轉換為電信號的器件，可用于光電探測、太陽能電池等領域，實現光信號的檢測和能量轉換。

X射線管是一種能夠產生X射線的真空電子器件。它主要由陰極、陽極和高真空的玻璃管殼或金屬管殼組成。陰極通常是由加熱絲和發射電子的燈絲構成，當陰極被加熱時，燈絲會發射出電子。陽極一般是由高原子序數的金屬制成的靶面，當電子在高電壓的作用下從陰極加速飛向陽極，并撞擊陽極靶面時，由于電子會突然減速，高速電子的部分動能會被轉化為X射線輻射出來。在醫療領域，X射線管是醫生的得力助手。它能夠發射出穿透力極強的X射線，幫助醫生清晰地看到人體內部的骨骼、器官等，為準確診斷疾病提供關鍵依據。從骨折的檢測到肺部疾病的篩查，從牙科的診斷到腫瘤的定位，X射線管在醫療診斷中發揮著不可替代的作用。在工業領域，X射線管同樣表現出色。它可以用于檢測材料的內部缺陷，如檢測金屬鑄件中的氣孔、裂紋等，確保工業產品的質量和安全性。在航空航天、汽車制造、建筑等行業，X射線管能夠幫助工程師及時發現潛在問題，提高產品的可靠性和耐久性。
