1.3.2 通信光纜的型號

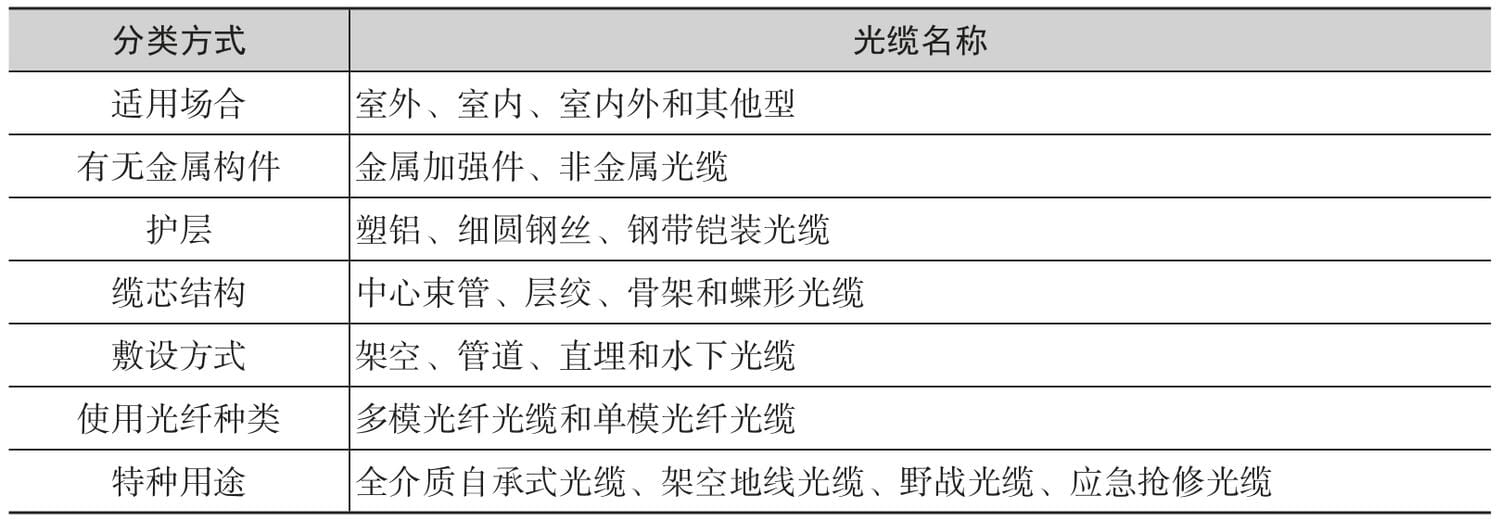

光纜一般按適用場合、自身結構、敷設方式和使用光纖種類等進行分類，詳見表1-5。

不同側重點的分類方法會導致同一種光纜有多個不同的名稱，指示不明確。工程中按YD/T 908—2020《光纜型號命名方法》中規定的方式對光纜型號進行分類和命名。對于光纜的某些特殊性能可以增加相應的特殊性能標識。

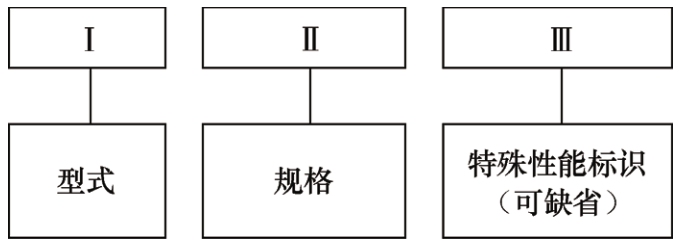

YD/T 908—2020《光纜型號命名方法》中光纜型號由型式、規格和特殊性能標識（可缺省）三大部分組成。型式代號、規格代號和特殊性能標識之間應空一格。光纜型號的組成如圖1-13所示。

（1）型式

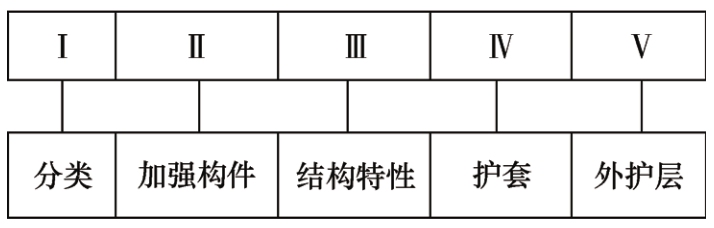

光纜型式由分類、加強構件、結構特性、護套和外護層5個部分組成，如圖1-14所示。結構特性指纜芯結構和光纜派生結構特征，采用大寫英文字母和阿拉伯數字作為命名代號，字符中間不留空格。

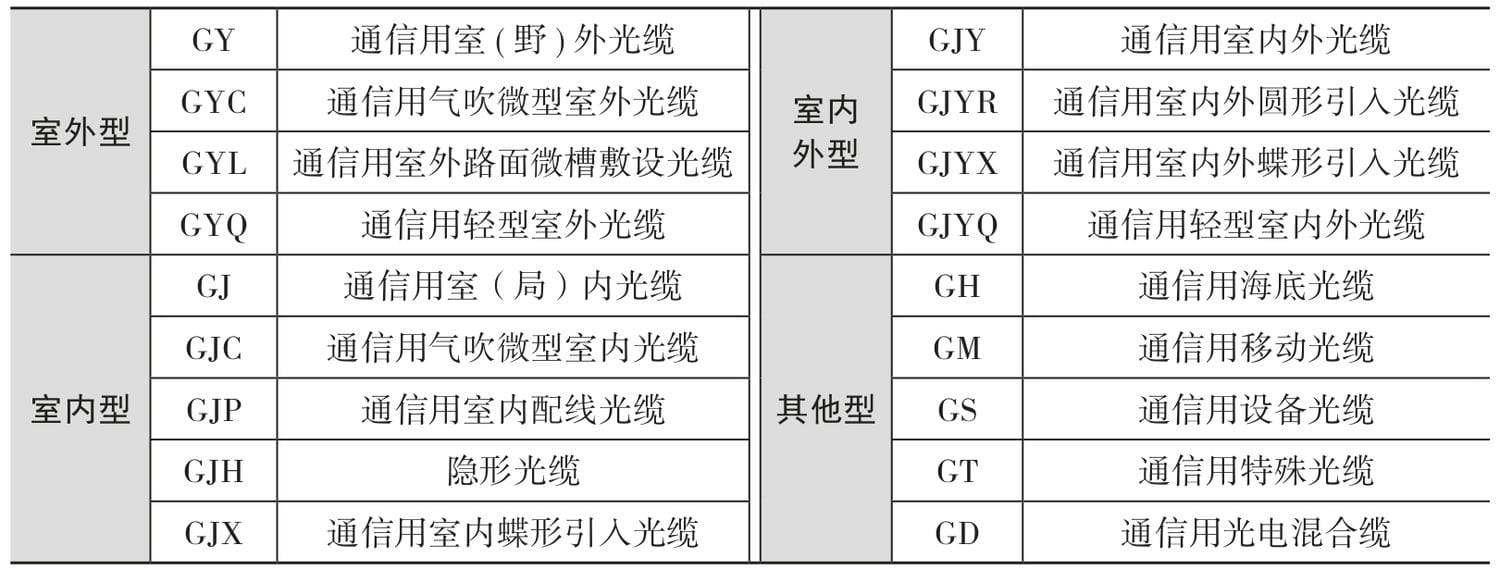

① 分類的代號和含義。光纜按適用場合分為室外型、室內型、室內外型和其他型，每一大類下面還細分成小類，光纜分類的代號和含義見表1-6。

資料來源：YD/T 908—2020《光纜型號命名方法》。

② 加強構件的代號和含義。加強構件是指護套以內或嵌入護套中用于光纜抗張力的構件，包括纜芯內加強件、纜芯外加強件、護套內加強件等。代號“無符號”含義是金屬加強構件，代號“F”含義是采用非金屬加強構件。

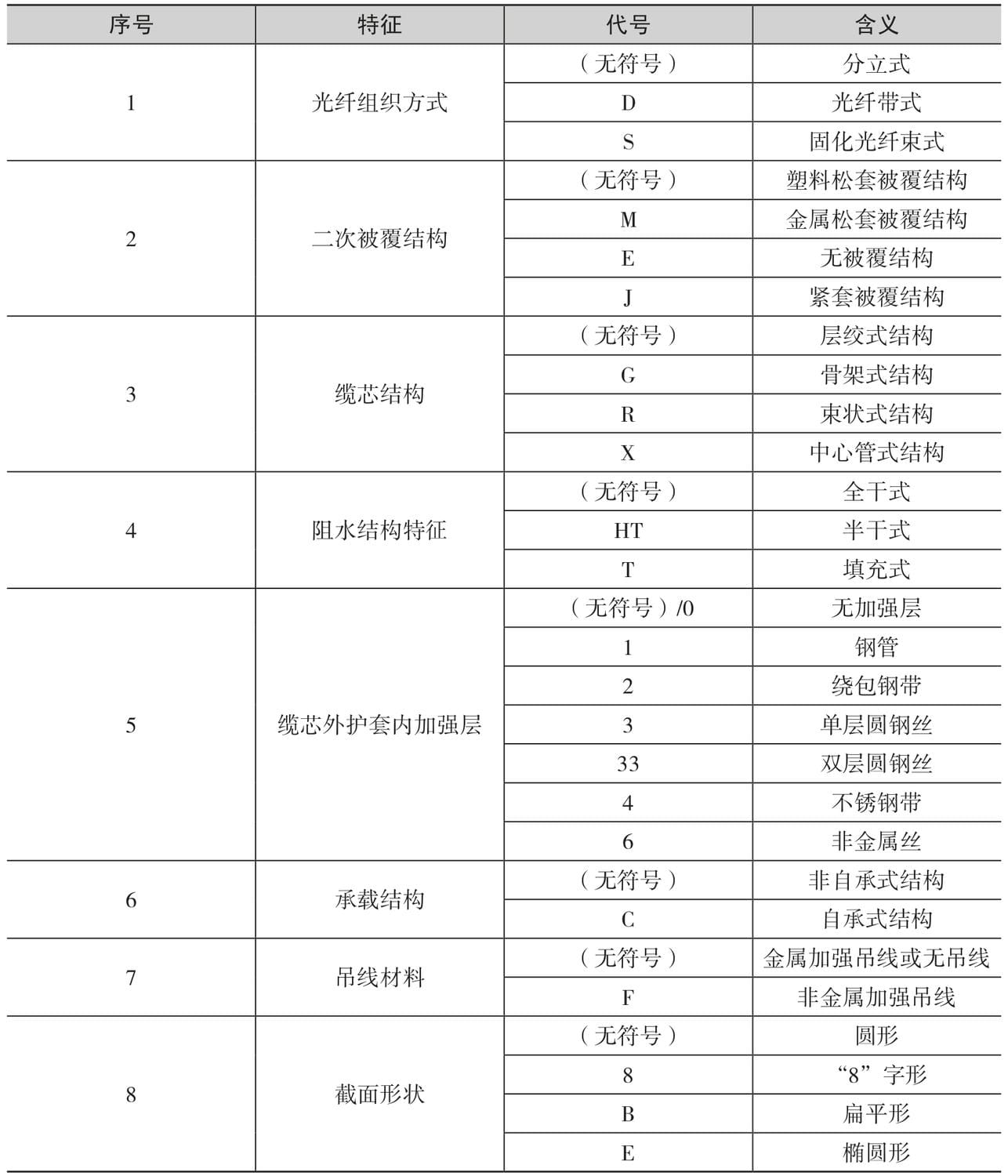

③ 結構特性的代號和含義。光纜的結構特性應表示出纜芯的主要結構類型和光纜的派生結構。當光纜型式有若干個結構特征需要表明時，可用組合代號表示，其組合代號按下列相應的各代號自上而下的順序排列，光纜結構特性的代號和含義見表1-7。

資料來源：YD/T 908—2020《光纜型號命名方法》。

注：1. 層絞式結構也包含無中心加強件的單元絞結構。

2. 截面形狀的代號在分類代號中已體現截面形狀的GJR、GJX、GJYR、GJYX等，本條規定的代號不適用。

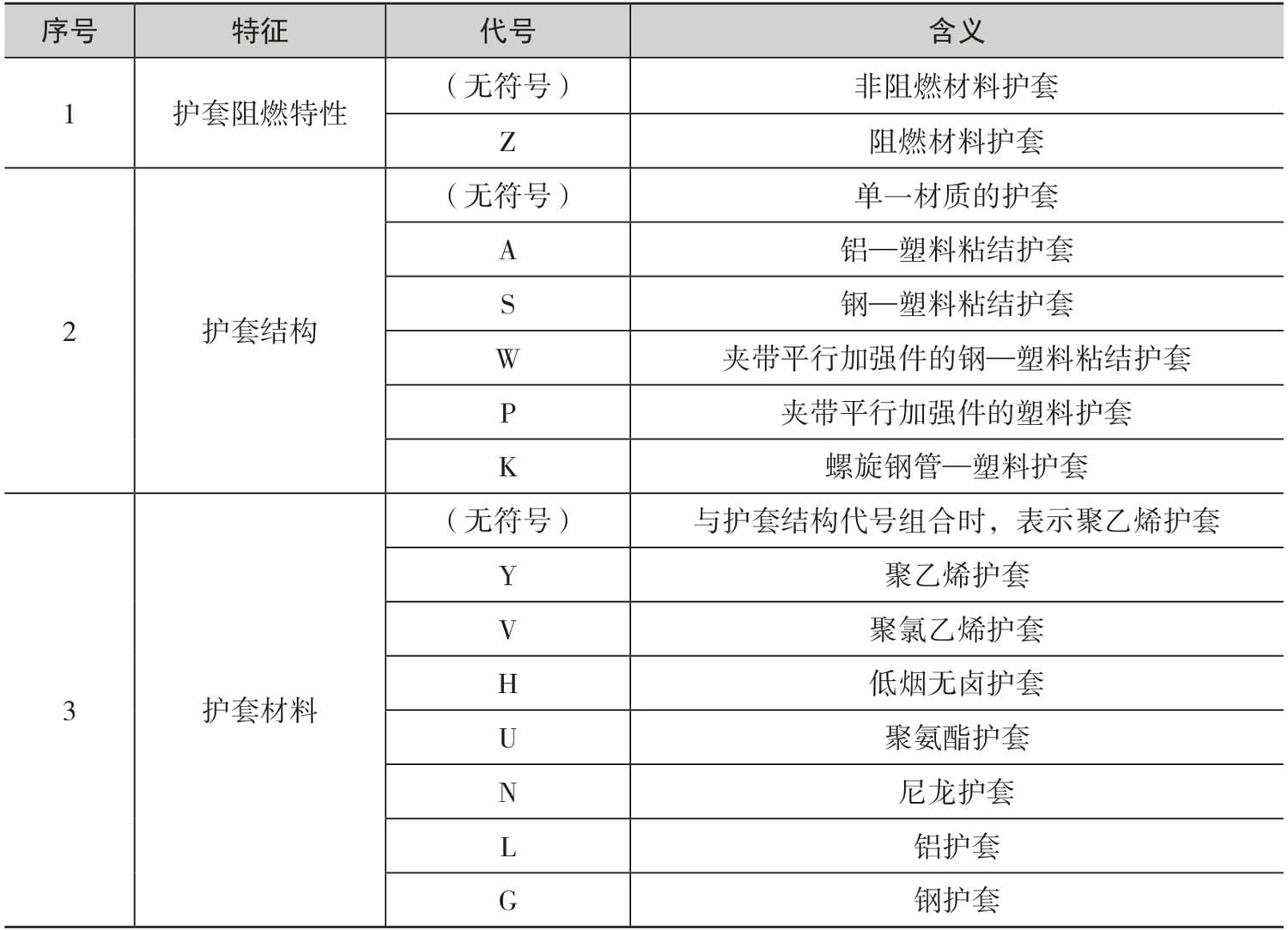

④ 護套的代號和含義。光纜護套的代號表示護套的材料和結構，當護套有若干個特征需要表明時，可用組合代號表示，其組合代號按各自代號的序號順序排列。其中，V、U和H護套具有阻燃特性，不必在前面加Z。光纜護套的代號和含義見表1-8。

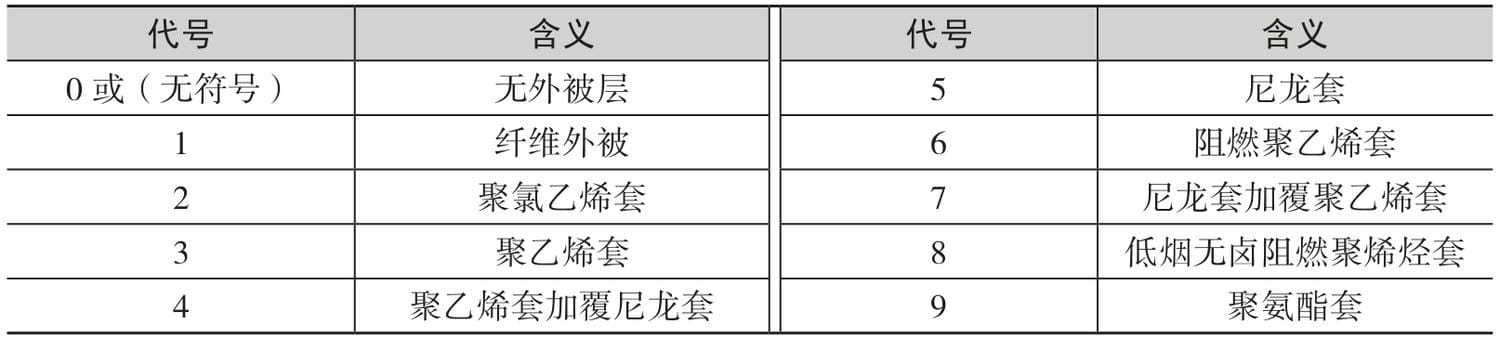

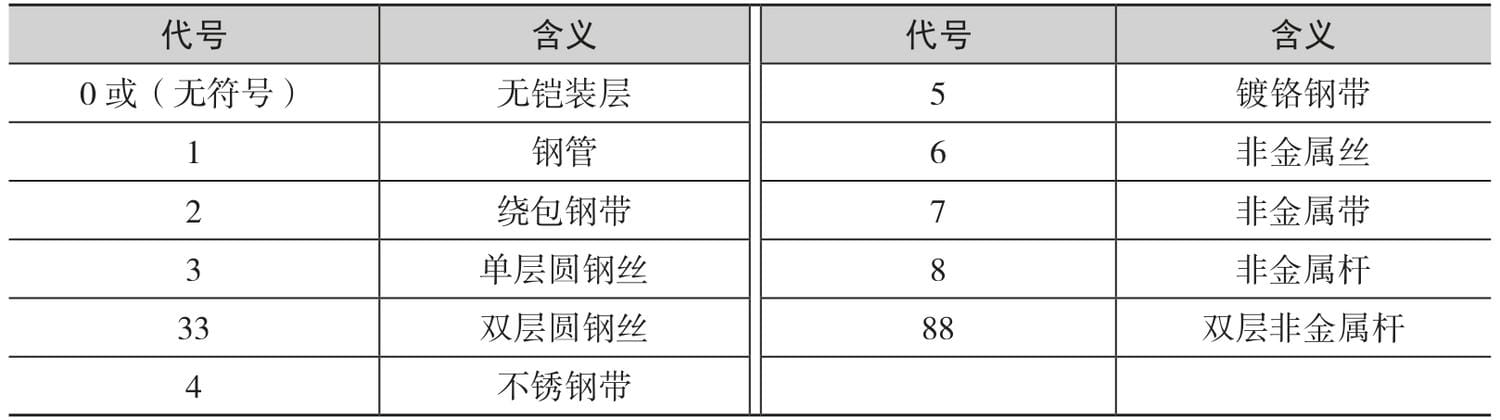

⑤ 外護層的代號和含義。當光纜有外護層時，外護層包含墊層、鎧裝層和外被層。外護層代號用兩組數字表示（墊層不需要表示），第一組表示鎧裝層，可以是一位或兩位數字；第二組表示外被層，可以是一位或兩位數字。當存在兩層及以上的外護層時，每層外護層代號之間用“+”連接。當光纜有外被層時，用代號“0”表示“無鎧裝層”；當光纜無外被層時，用代號“（無符號）”表示“無鎧裝層”。光纜鎧裝層、外被層的代號和含義見表1-9、1-10。

資料來源：YD/T 908—2020《光纜型號命名方法》。

資料來源：YD/T 908—2020《光纜型號命名方法》。

（2）規格

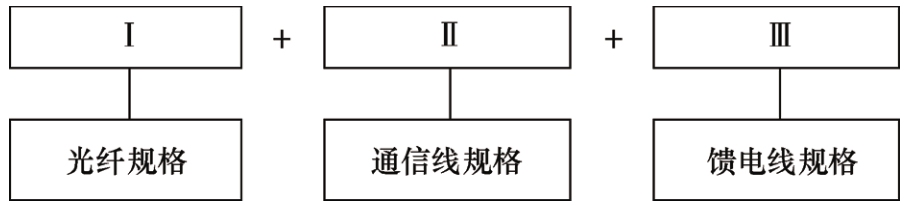

光纜的規格由光纖、通信線和饋電線的有關規格組成。光纜規格的構成如圖1-15所示。光纖、通信線及饋電線的規格之間用“+”號隔開。通信線和饋電線可以全部或部分缺省。

① 光纖規格。光纖規格由光纖數和光纖類別組成。如果同一根光纜中含有兩種或兩種以上規格（光纖數和類別）的光纖時，中間應用“+”號連接。光纖數的代號用光纜中同類別光纖的實際有效數目的數字表示。光纖類別應采用光纖產品的分類代號表示，即用大寫字母A表示多模光纖，用大寫字母B表示單模光纖，再用數字和小寫字母表示不同類型光纖。具體的光纖類別代號應符合GB/T 12357《通信用多模光纖》以及GB/T 9771《通信用單模光纖》系列標準中的規定。多模光纖、單模光纖的類別代號分別參見表1-2和表1-3。

② 通信線規格。通信線規格的構成應符合YD/T 322—2013《銅芯聚烯烴絕緣鋁塑綜合護套市內通信電纜》中表2的規定。示例：2×2×0.4，表示2對標稱直徑為0.4mm的通信線對。

③ 饋電線規格。饋電線規格的構成應符合YD/T 1173—2024《通信電源用阻燃耐火軟電纜》中表2的規定。示例：2×1.5mm2，表示2根標稱截面積為1.5mm2的饋電線。

（3）示例

GYFDGY63 144B1.3表示非金屬加強構件、光纖帶骨架全干式、聚乙烯護套、非金屬絲鎧裝、聚乙烯套通信用室外光纜，包含144根B1.3類單模光纖。

GYTA 12B1.3+6B4表示金屬加強構件、松套層絞填充式、鋁—聚乙烯粘接護套通信用室外光纜，包含12根B1.3類單模光纖和6根B4類單模光纖。

GYFTA53 12B1.3+2×2×0.4+4×1.5表示非金屬加強構件、松套層絞填充式、鋁—聚乙烯粘接護套、皺紋鋼帶鎧裝、聚乙烯護套通信用室外光纜，包含12根B1.3類單模光纖、2對標稱直徑為0.4mm的通信線和4根標稱截面積為1.5mm2的饋電線。
