1.4 LLVM在線工具

如果讀者不想構建LLVM，也可以使用在線工具Complier Explorer（https://godbolt.org）學習LLVM各種功能和代碼變化。該在線工具可以直觀地比較優化前后的代碼變化情況，支持多種語言作為輸入，也支持LLVM IR、LLVM MIR（Machine IR）作為輸入，該工具可以選擇不同的編譯器進行編譯。

1）Compiler Explorer初始界面如圖1-2所示，可以選擇不同的編程語言。

圖1-2 輸入代碼并選擇編程語言

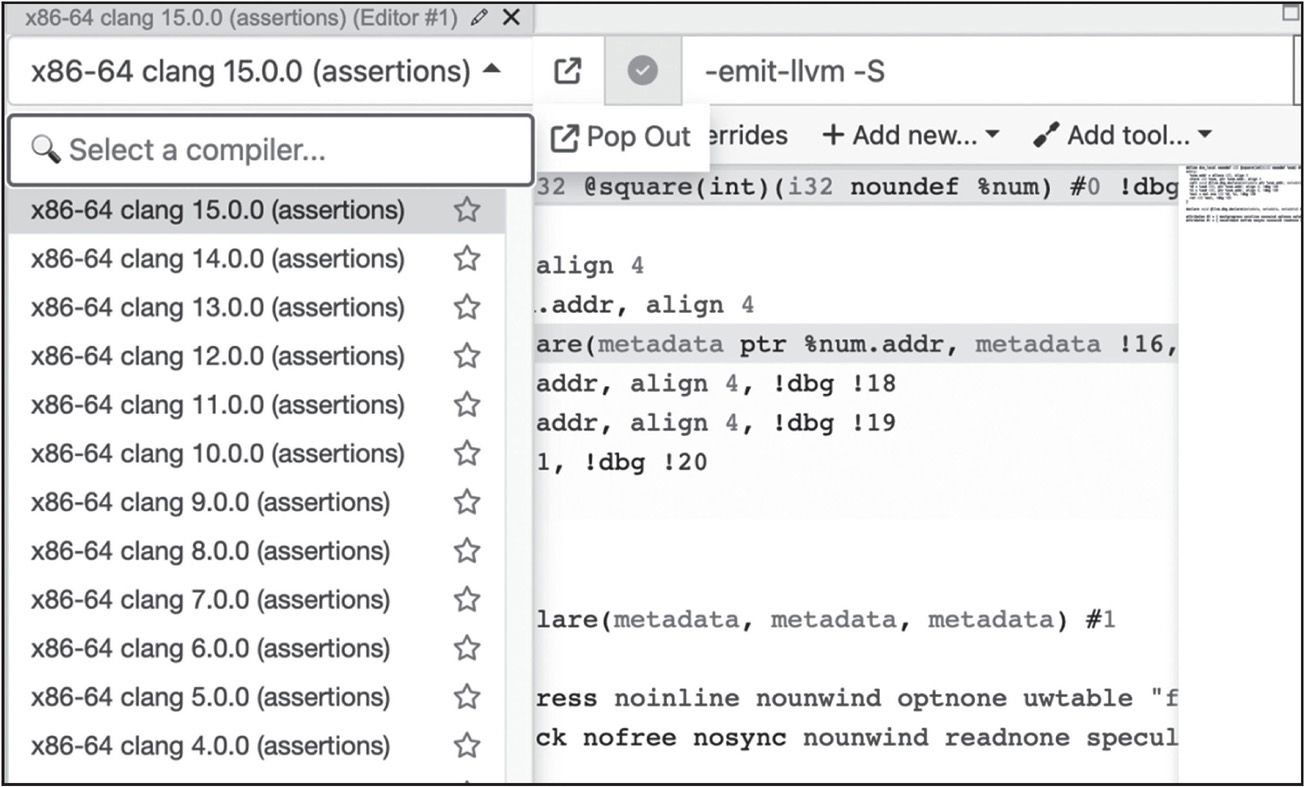

2）選擇不同的編譯器，并為編譯器添加不同的編譯選項，例如選擇Clang版本，添加命令行參數-emit-llvm -S用于生成LLVM IR，如圖1-3所示。

圖1-3 選擇編譯器并添加編譯選項

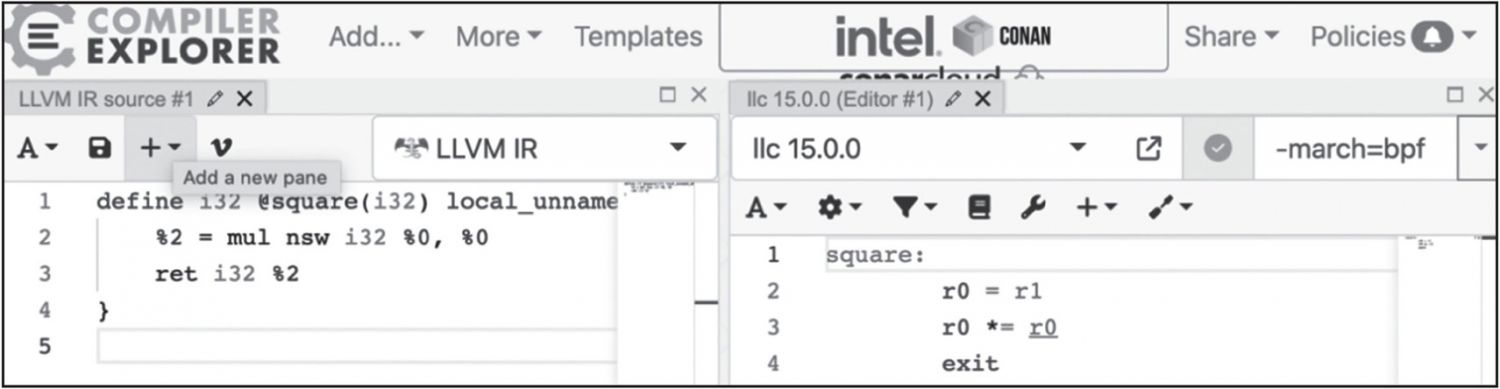

3）本書主要關注代碼生成，對應的命令行入口是llc。llc使用LLVM IR作為輸入，如果要生成BPF后端代碼，可以在編譯選項中填入-march=bpf，如圖1-4所示。

圖1-4 配置編譯選項

選擇Add new視圖下的LLVM Opt Pipeline選項（見圖1-5），可以展示Clang編譯過程使用的Pass（參見附錄C）。

圖1-5 選擇LLVM Opt Pipeline

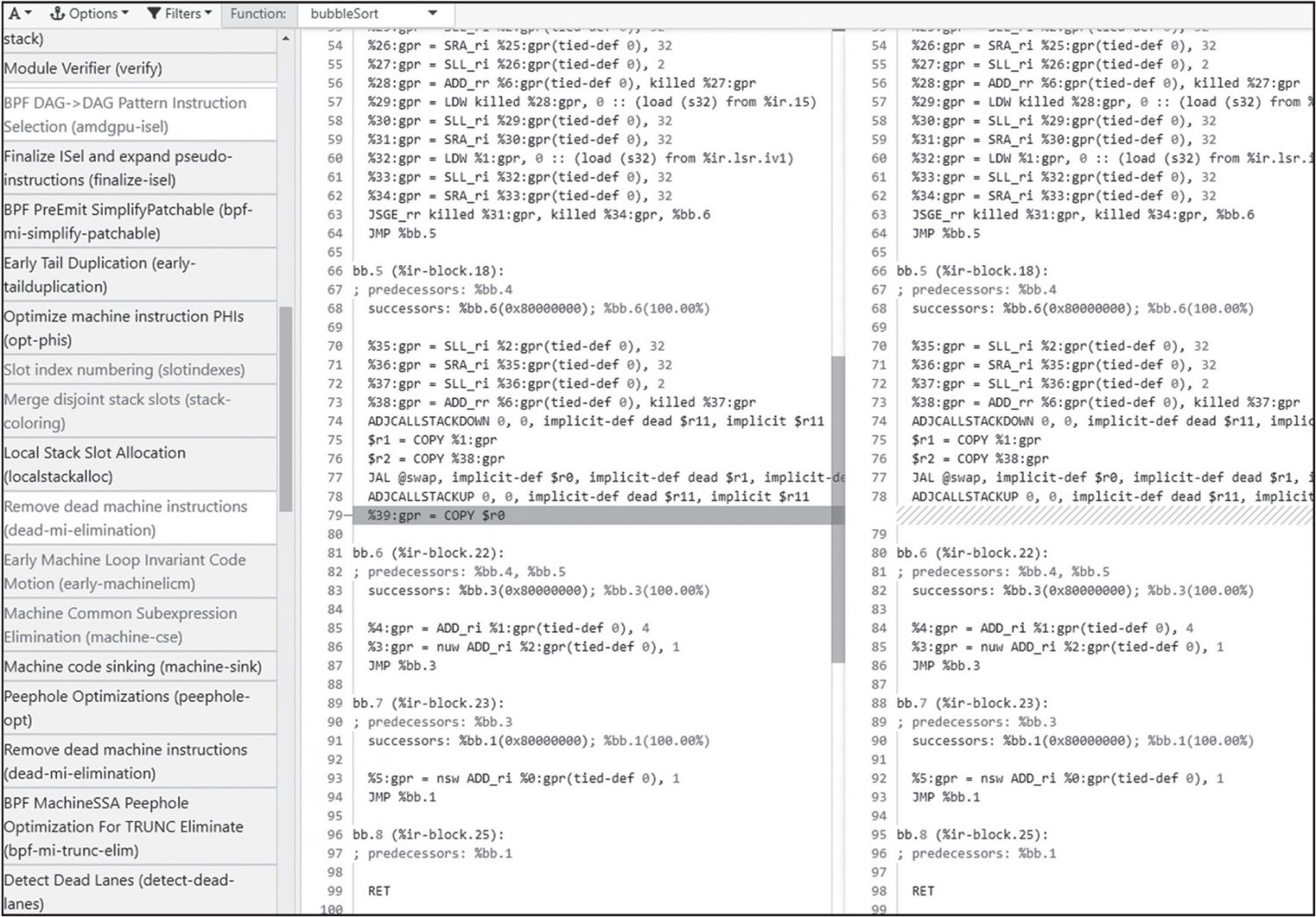

得到的結果如圖1-6所示，在LLVM Opt Pipeline視圖中，第一列是所有Pass，右側兩列是某一Pass的輸入和輸出。如果IR經過某個Pass處理后發生變化，在LLVM Opt Pipeline中使用高亮的綠色表示變化，右側兩列會提示變化的情況。（因印刷緣故，綠色、粉色都變成淺灰色，請讀者注意。而在實際網頁中，粉底色表示刪除、綠色表示添加。）

圖1-6 輸出所有涉及的Pass
