1.1.4 接觸器

接觸器是一種用來自動接通或斷開大電流電路的電器。它可以頻繁地接通或分?jǐn)嘟?、直流電路，并可?shí)現遠距離控制。其主要控制對象是電動機，也可用于電熱設備、電焊機、電容器組等其他負載。接觸器具有低電壓釋放保護功能，同時具有控制容量大、過載能力強、壽命長、設備簡單經濟等特點，是電力拖動自動控制電路中使用最廣泛的電氣元件之一。

1.接觸器的分類

接觸器的種類很多，其分類方法也不盡相同。按照一般的分類方法，大致有以下幾種。

（1）按主觸頭極數分 接觸器按主觸頭極數可分為單極、雙極、三極、四極和五極接觸器。單極接觸器主要用于單相負載，如照明負載、電焊機等，在電動機能耗制動中也可采用；雙極接觸器用于繞線轉子異步電機的轉子回路中，起動時用于短接起動繞組；三極接觸器用于三相負載，在電動機的控制場合使用最為廣泛；四極接觸器主要用于三相四線制的照明電路，也可用來控制雙回路電動機負載；五極接觸器用來組成自耦補償起動器或控制雙籠型電動機，以變換繞組接法。

（2）按滅弧介質分 接觸器按滅弧介質可分為空氣電磁式接觸器、真空接觸器和油浸式接觸器等。依靠空氣絕緣的接觸器用于一般負載，而采用真空絕緣的接觸器常用在煤礦、石油、化工企業及電壓為660V和1140V等的一些特殊的場合。

（3）按有無觸頭分 接觸器按有無觸頭可分為有觸頭接觸器和無觸頭接觸器。常見的接觸器多為有觸頭接觸器。而無觸頭接觸器屬于電子技術應用的產物，一般采用晶閘管作為回路的通斷器件。由于晶閘管導通時所需的觸發電壓很小，而且回路通斷時無火花產生，因而可用于高操作頻率的設備和易燃、易爆、要求無噪聲的場合。

（4）按主觸頭控制的電流性質分 接觸器按主觸頭控制的電流性質可分為交流接觸器和直流接觸器。直流接觸器應用于直流電力電路中，以實現遠距離接通與分?jǐn)嚯娐?，直流電?dòng)機頻繁起動、停止、反轉或反接制動控制，CD系列電磁操作機構合閘線圈控制或頻繁接通及斷開的起重電磁鐵、電磁閥、離合器和電磁線圈等的控制。

接觸器中應用最廣泛的是空氣電磁式交流接觸器和空氣電磁式直流接觸器。

2.交流接觸器

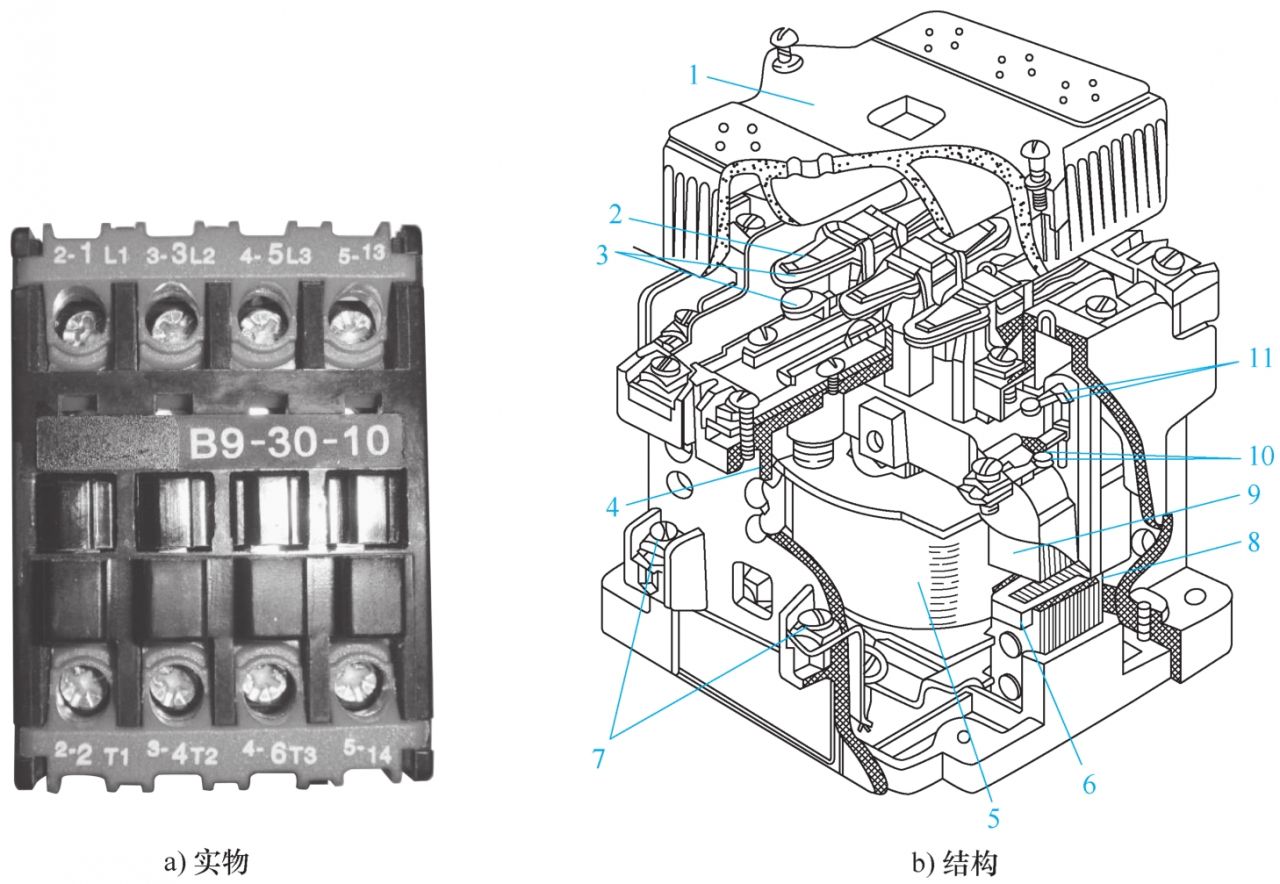

（1）結構 圖1-21所示為交流接觸器實物與結構。交流接觸器由四部分組成。

1）電磁機構。電磁機構由線圈、動鐵心（或銜鐵）和靜鐵心組成，其作用是將電磁能轉換成機械能，產生電磁吸力帶動觸頭動作。由于存在磁滯和電渦流損耗，鐵心易發熱，為此鐵心與銜鐵用硅鋼片疊制而成，且為改善線圈和鐵心的散熱，線圈設有骨架，使鐵心和線圈隔開，并將線圈做成短而厚的矮胖形狀。

2）觸頭系統。觸頭系統包括主觸頭和若干輔助觸頭。主觸頭通過電動機等負載的電流，輔助觸頭通過小電流，通常用于控制電路完成控制聯鎖等任務。中小容量的交、直流接觸器的主觸頭和輔助觸頭一般采用直動式雙斷口橋式結構，大容量的主觸頭采用轉動式單斷口指形觸頭。輔助觸頭在結構上通常是常開和常閉成對的。

3）滅弧裝置。額定電流在10A以上的接觸器都有滅弧裝置。對于小容量的接觸器，常采用雙斷口橋式觸頭滅弧、電動力滅弧、相間弧板隔弧及陶土滅弧罩滅弧；對于大容量的接觸器，常采用縱縫滅弧罩及柵片滅弧。

4）其他部件。其他部件包括反作用彈簧、緩沖彈簧、觸頭壓力彈簧、傳動機構及外殼等。

（2）工作原理 電磁式交流接觸器的工作原理為：當線圈接通電源時，其電流產生磁場，鐵心被磁化，吸引銜鐵，使它有向著鐵心運動的趨勢。當電磁吸力增大到足以克服反作用彈簧的反作用力時，銜鐵就帶動與它剛性連接的動觸頭，共同向著鐵心運動，并最終吸合在一起，這時動觸頭和靜觸頭互相接觸，把主電路接通。一旦切斷線圈的電源，或者電壓突然消失/顯著降低，銜鐵就會因磁場消失或過弱，在反作用彈簧的拉動下返回原位。與此同時，動觸頭也脫離靜觸頭，把電路切斷。

3.直流接觸器

直流接觸器的結構和工作原理基本上與交流接觸器的相同，在結構上也是由電磁機構、觸頭系統和滅弧裝置等部分組成的。

（1）電磁機構 因?yàn)橹绷鹘佑|器的線圈中通的是直流電，鐵心中不會產生電渦流，所以鐵心可用整塊鑄鐵或鑄鋼制成，也不需要安裝短路環。鐵心中無磁滯和電渦流損耗，因而鐵心不發熱。但直流接觸器的線圈的匝數較多，電阻大，線圈本身會發熱，因此線圈會做成長而薄的圓筒狀，且不設線圈骨架，使線圈與鐵心直接接觸，以便散熱。

（2）觸頭系統 直流接觸器有主觸頭和輔助觸頭。主觸頭一般做成單極或雙極的形式，由于主觸頭接通或斷開的電流較大，故采用線接觸的指形觸頭；輔助觸頭接通或斷開的電流較小，故采用點接觸雙斷口橋式觸頭。

（3）滅弧裝置 由于直流電弧比交流電弧更難熄滅，因此直流接觸器常采用磁吹式滅弧裝置滅弧。

4.接觸器的基本參數

（1）額定電壓 接觸器額定電壓是指主觸頭之間的正常工作電壓，也就是指主觸頭所在電路的電源電壓。交流接觸器常用的額定電壓有127V、220V、380V、500V和660V；直流接觸器常用的額定電壓有110V、220V、380V、440V和660V。

（2）額定電流 額定電流指接觸器主觸頭在額定工作條件下的電流值。380V三相電動機控制電路中，額定電流可近似等于控制功率的兩倍。交流接觸器常用的額定電流有10A、20A、40A、60A、100A、150A、250A、400A和600A；直流接觸器常用的額定電流有40A、80A、100A、150A、250A、400A和600A。

（3）約定發熱電流 約定發熱電流指在規定條件下試驗時，電流在8h工作制下，各部分溫升不超過極限時接觸器所承載的最大電流。

（4）通斷能力 通斷能力可分為最大接通電流和最大分?jǐn)嚯娏?。最大接通電流是指觸頭閉合時不會造成觸頭熔焊的最大電流值。最大分?jǐn)嚯娏魇侵赣|頭斷開時能可靠滅弧的最大電流。通斷能力一般是額定電流的5～10倍。當然，這一數值與被開斷電路的電壓等級有關，電壓越高，通斷能力越小。

（5）動作值 動作值可分為吸合電壓和釋放電壓。吸合電壓是指接觸器吸合前，緩慢增加線圈兩端的電壓，至接觸器可以吸合時的最小電壓。釋放電壓是指接觸器吸合后，緩慢降低線圈兩端的電壓，至接觸器釋放時的最大電壓。一般規定，吸合電壓不低于線圈額定電壓的85%，釋放電壓不高于線圈額定電壓的70%。

（6）線圈額定電壓 線圈額定電壓指接觸器正常工作時，線圈上所加的電壓值。一般該電壓值以及線圈的匝數、線徑等數據均標于線包上，而不是標于接觸器外殼銘牌上，使用時應加以注意。

（7）操作頻率 接觸器在吸合瞬間，線圈需消耗比額定電流大5～7倍的電流，如果操作頻率過高，則會使線圈嚴重發熱，直接影響接觸器的正常使用。為此，規定了接觸器的允許操作頻率，一般為每小時允許操作次數的最大值。

（8）壽命 壽命包括電氣壽命和機械壽命。目前接觸器的機械壽命已達1000萬次以上，電氣壽命一般是機械壽命的5%～20%。

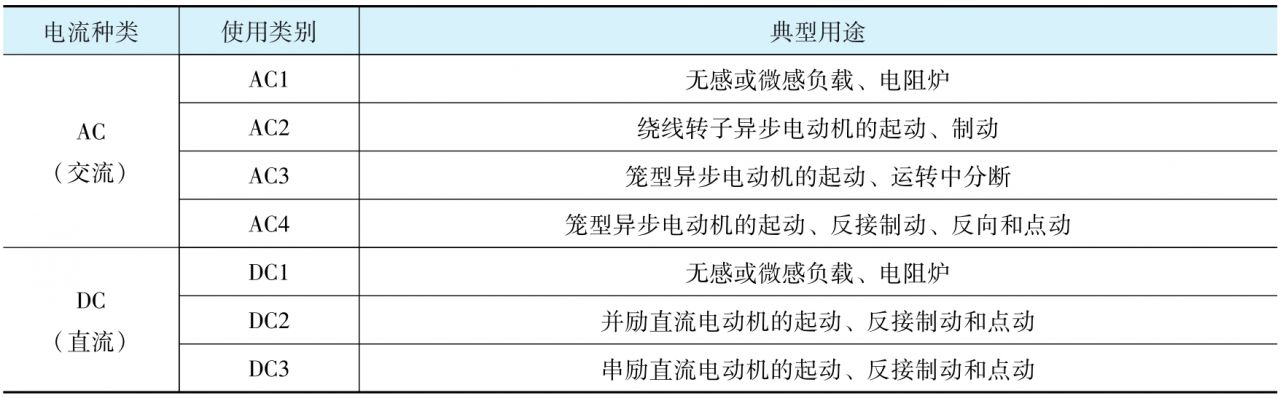

（9）使用類別 接觸器用于不同負載時，其對主觸頭的接通和分?jǐn)嗄芰σ蟛煌?，按不同使用條件來選用相應使用類別的接觸器便能滿足其要求。在電力拖動控制系統中，接觸器常見的使用類別及典型用途見表1-2。它們主觸頭達到的接通和分?jǐn)嗄芰椋篈C1和DC1類僅允許接通和分?jǐn)囝~定電流；AC2、DC3類允許接通和分?jǐn)?倍的額定電流；AC3類允許接通6倍的額定電流但僅能分?jǐn)囝~定電流；AC4類允許接通和分?jǐn)?倍的額定電流。

5.接觸器的符號與型號說明

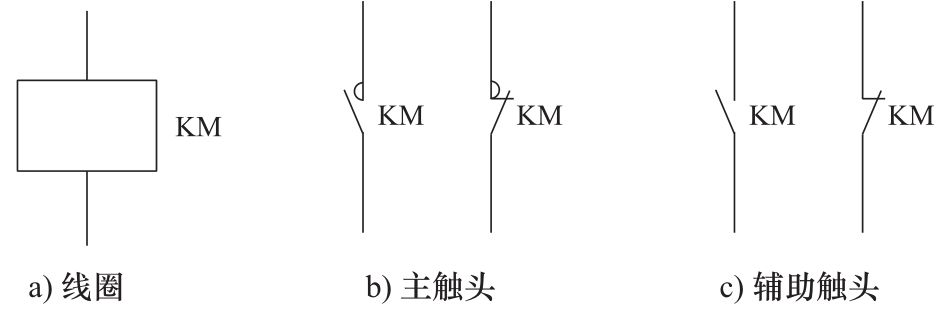

（1）接觸器的符號 接觸器的圖形符號如圖1-22所示，文字符號為KM。

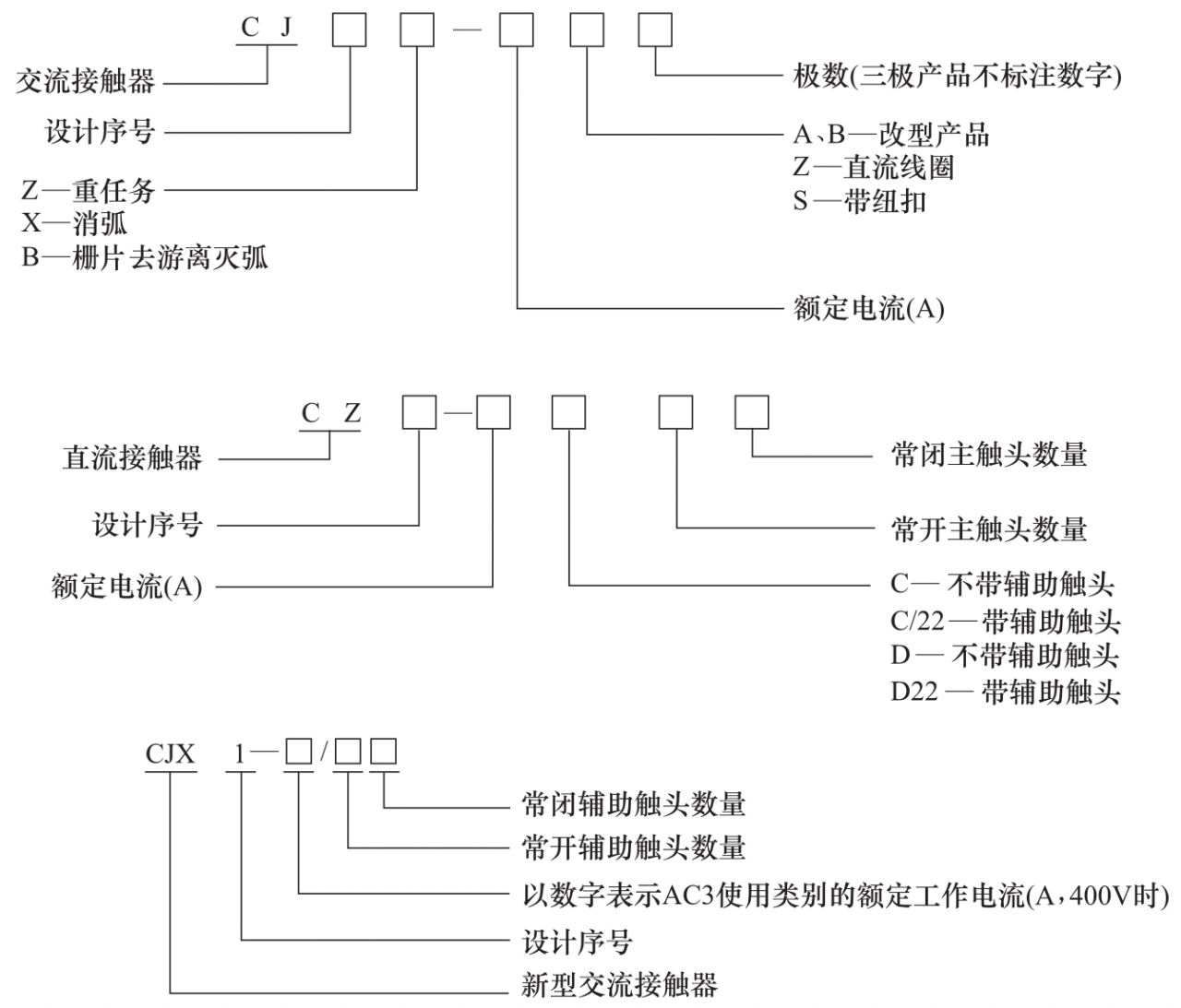

（2）接觸器的型號說明 接觸器的型號說明如下：

交流接觸器制作為一個整體，其外形和性能也在不斷改善，但是功能始終不變，常見型號如下：CJ10Z-40/3為交流接觸器，設計序號10，重任務型，額定電流40A，三極；CJ12T-250/3為改型后的交流接觸器，設計序號12，額定電流250A，三極。

我國生產的交流接觸器常用的有CJ10、CJ12、CJX1、CJ20等系列及其派生系列產品，其中CJ10系列及其改型產品已逐步被CJ20、CJX系列取代。上述系列產品一般具有常開主觸頭3對，常開、常閉輔助觸頭各2對。直流接觸器常用的有CZ20系列，分單極和雙極兩大類，其常開、常閉輔助觸頭各不超過2對。除此之外，目前還有N系列和B系列等交流接觸器。例如NC9系列真空交流接觸器，主要用于交流50Hz、額定電壓1140V、額定電流1000A的電路中，供遠距離接通和分?jǐn)嚯娐分?，并可與適當?shù)臒崂^電器或電子保護器等有關保護裝置組成真空電磁起動器，特別適用于組成隔爆型真空電磁起動器。

6.接觸器的選用

（1）接觸器極數和電流種類的確定 應根據主觸頭接通或分?jǐn)嗟碾娐返男再|(zhì)來選擇直流接觸器或交流接觸器，并應根據系統需要選擇所需的接觸器極數。

（2）接觸器主觸點的額定電壓選擇 被選用的接觸器主觸點的額定電壓應大于或等于負載的額定電壓。

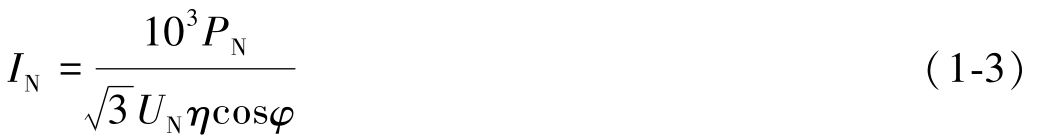

（3）接觸器主觸點額定電流的選擇 對于電動機負載，接觸器主觸點額定電流按下式計算

式中 P_N——電動機功率，單位為kW；

U_N——電動機額定線電壓，單位為V；

cosφ——電動機功率因數，其值在0.85～0.9之間；

η——電動機效率，其值在0.8～0.9之間。

在選用接觸器時，其額定電流應大于計算值。也可以根據電氣設備手冊給出的被控電動機的容量和接觸器額定電流對應的數據選擇。根據式（1-3），在已知接觸器主觸點額定電流的情況下，可以計算出所控制電動機的功率。

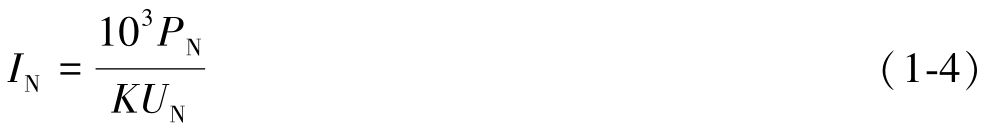

在實際應用中，接觸器主觸點的額定電流也常用下面的經驗公式計算

式中 K——經驗系數，取1～1.4。

在確定接觸器主觸頭電流等級時，如果接觸器的使用類別與所控制負載的工作任務相對應，一般應使主觸頭的電流等級與所控制的負載相當，或者稍大一些。如果不對應，例如用AC3類的接觸器控制AC3與AC4混合類負載，則需降低電流等級使用。

同理，應根據接觸器所控制負載的工作任務來選擇相應使用類別的接觸器。如負載為一般任務則選用AC3使用類別；如負載為重任務則選用AC4使用類別；如負載為一般任務與重任務混合，則可根據實際情況選用AC3或AC4類的接觸器，如選用AC3類，應降級使用。

考慮到電容器的合閘沖擊電流，切換電容器的接觸器的額定電流可按電容器額定電流的1.5倍選取；用接觸器對變壓器進行控制時，應考慮浪涌電流的大小，一般可按變壓器額定電流的2倍選取接觸器；由于氣體放電燈起動電流大、起動時間長，對于照明設備的控制，可按額定電流的1.1～1.4倍選取接觸器；如果冷卻條件較差，選用接觸器時，接觸器的額定電流應按負載額定電流的1.1～1.2倍選?。粚?duì)于長時間工作的電動機，由于其接觸器的氧化膜沒有機會得到清除，會使接觸電阻增大，可能導致觸頭發熱超過允許溫升，在實際選用時，可將接觸器的額定電流減小30%使用。

（4）接觸器線圈電壓的選擇 如果控制電路比較簡單，所用接觸器數量較少，則交流接觸器線圈的額定電壓一般直接選用380V或220V。如果控制電路比較復雜，使用的電器又比較多，為了安全起見，線圈的額定電壓可選低一些。例如，交流接觸器線圈電壓可選擇127V、36V等，這時需要附加一個控制變壓器。

直流接觸器線圈的額定電壓應視控制電路的情況而定。同一系列、同一容量等級的直流接觸器，其線圈的額定電壓有幾種，可以選線圈的額定電壓與直流控制電路的電壓一致。

直流接觸器的線圈加的是直流電壓，交流接觸器的線圈一般加交流電壓。有時為了提高接觸器的操作頻率，交流接觸器也有采用直流線圈的。
