2.1　繪制幾何圖形

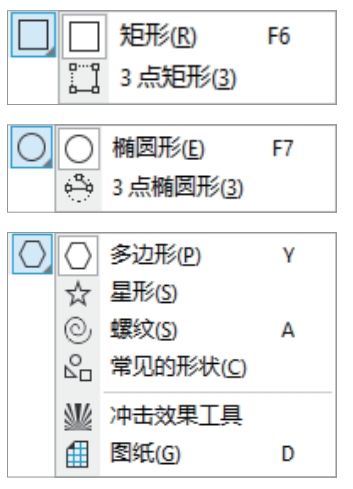

CorelDRAW的工具箱中有多個可用于繪制幾何圖形的工具組，用戶通過其中的工具可以輕松繪制如方形、圓形、多邊形、星形等簡單常見的幾何圖形，如圖2-1所示。

2.1.1　繪制矩形

使用“矩形”工具可以繪制長方形與正方形；使用“3點矩形”工具可以繪制傾斜的矩形。用戶還可以通過更改轉角類型，創建出圓角矩形、扇形角矩形和倒棱角矩形。

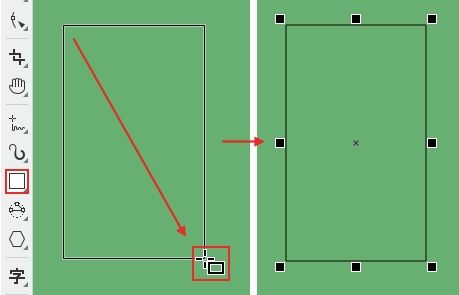

（1）繪制矩形。選擇工具箱中的“矩形”工具，在畫面中按住鼠標左鍵拖曳，釋放鼠標左鍵即可得到一個矩形，如圖2-2所示。

（2）在拖曳的過程中按住Ctrl鍵可以繪制出正方形，如圖2-3所示。

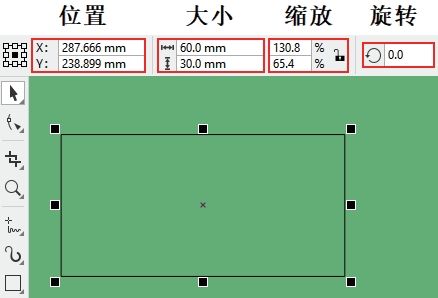

（3）繪制好圖形后，在屬性欄中可以設置圖形的精確位置、大小、縮放比例及旋轉角度，如圖2-4所示。

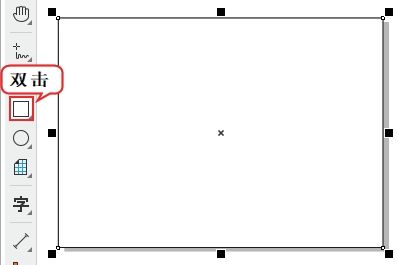

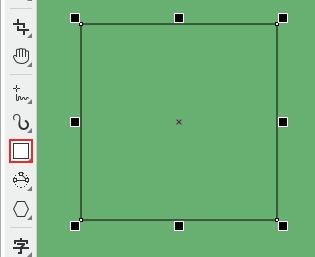

（4）雙擊工具箱中的“矩形”工具按鈕，即可快速繪制一個與畫板等大的矩形，如圖2-5所示。

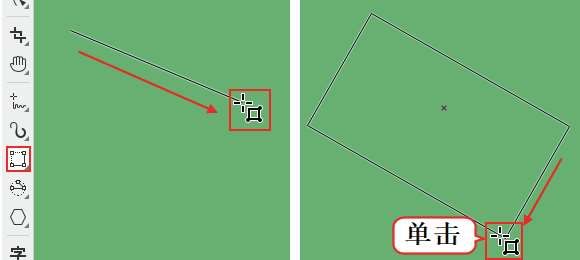

（5）繪制傾斜的矩形。選擇工具箱中的“3點矩形”工具，在畫面中按住鼠標左鍵拖曳控制矩形的寬度，接著向另外的方向拖曳控制矩形的高度，最后單擊完成傾斜矩形的繪制，如圖2-6所示。

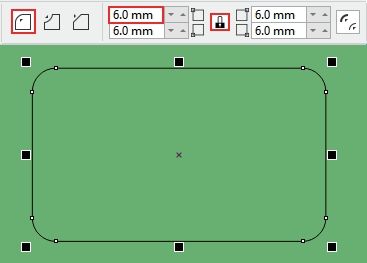

（6）更改轉角類型。選中矩形，單擊“圓角”按鈕，確保“同時編輯所有角”為鎖定狀態，然后在數值框內輸入數值，按Enter鍵提交操作。此時矩形的4個角變為圓角，如圖2-7所示。

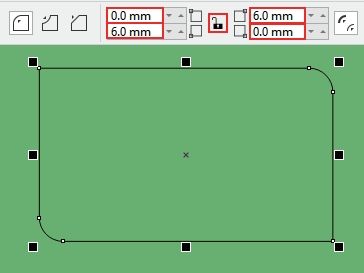

（7）分別對矩形的每個角進行單獨的調整。單擊“同時編輯所有角”按鈕，使其處于解鎖狀態，然后分別在4個數值框內輸入數值，效果如圖2-8所示。

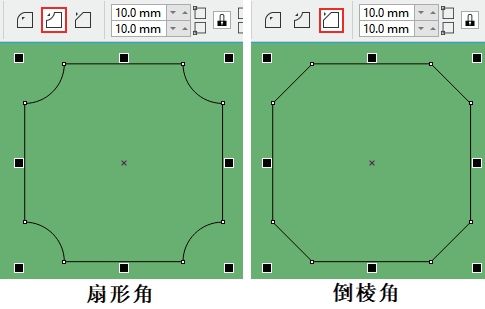

（8）選中矩形后，如果單擊屬性欄中的“扇形角”按鈕，即可得到扇形角矩形；如果單擊屬性欄中的“倒棱角”按鈕，即可得到倒棱角矩形，如圖2-10所示。

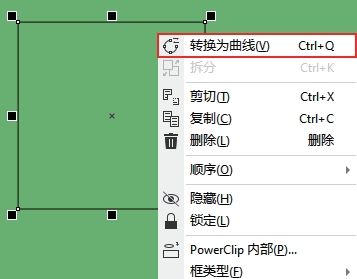

（9）將圖形“轉換為曲線”后，圖形的屬性會消失。例如，選中一個矩形，右擊執行“轉換為曲線”命令或者按Ctrl+Q組合鍵，如圖2-11所示。

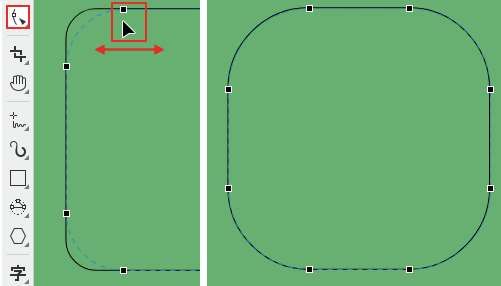

（10）使用“選擇”工具選中矩形，可以看到設置轉角類型的選項消失了。如果使用“形狀”工具拖曳節點則矩形會發生變形，如圖2-12所示。

2.1.2　繪制橢圓形

使用“橢圓形”工具可以繪制橢圓形和正圓；使用“3點橢圓形”工具可以繪制傾斜的圓形。

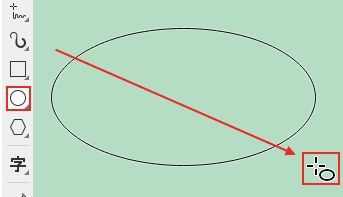

（1）繪制圓形。選擇工具箱中的“橢圓形”工具，在畫面中按住鼠標左鍵拖曳，釋放鼠標左鍵即可得到圓形，如圖2-13所示。

（2）在繪制過程中按住Ctrl鍵拖曳鼠標，可以繪制出正圓，如圖2-14所示。

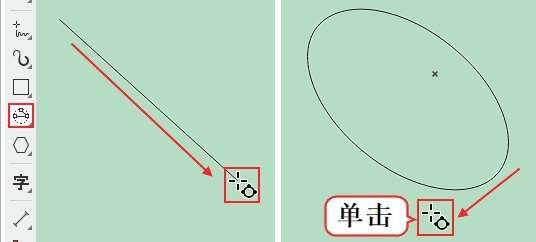

（3）繪制傾斜的圓形。選擇工具箱中的“3點橢圓形”工具，按住鼠標左鍵拖曳，釋放鼠標左鍵后接著向另外的方向拖曳鼠標，然后單擊完成橢圓形的繪制，如圖2-15所示。

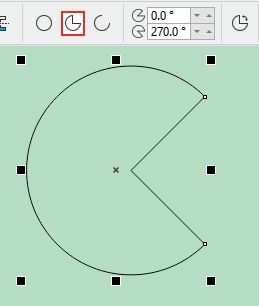

（4）選中圓形，單擊屬性欄中的“餅圖”按鈕，此時圓形變為餅圖，如圖2-16所示。

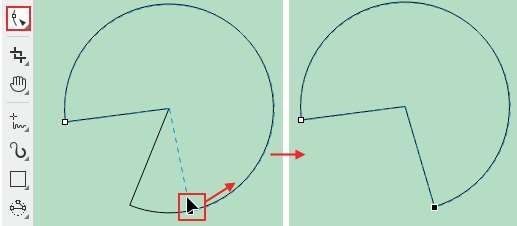

（5）在屬性欄中更改餅圖的起點和終點的位置。在數值框內輸入餅圖起點的位置，在數值框內輸入餅圖終點的位置。數值輸入完成后按Enter鍵提交操作，如圖2-17所示。

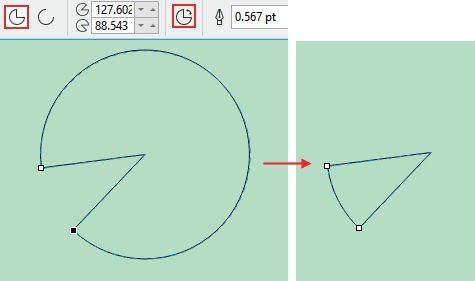

（6）選中餅圖，單擊屬性欄中的“更改方向”按鈕，即可切換餅圖或弧形的方向，如圖2-19所示。

（7）選中圓形，單擊屬性欄中的“弧形”按鈕，此時圓形變為弧形，如圖2-20所示。其編輯方式與餅圖的編輯方式相同。

（8）調色板位于窗口右側，由一個個色塊組成。選中圖形，單擊色塊即可為其填充該顏色，如圖2-21所示。

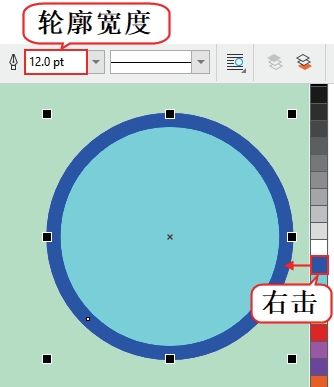

（9）如果要更改輪廓顏色，可以選中圖形后右擊色塊。在屬性欄中設置“輪廓寬度”可以更改輪廓線條的粗細，如圖2-22所示。

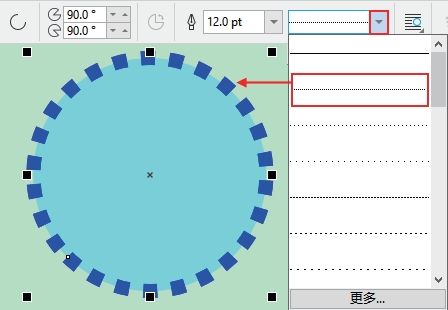

（10）選中帶有輪廓的圖形，單擊屬性欄中的“線條樣式”倒三角按鈕，在下拉列表中選擇樣式可以制作虛線外觀，如圖2-23所示。

（11）填充和輪廓都可以去除。選中圖形，單擊調色板頂部的按鈕即可去除填充，如圖2-24所示。

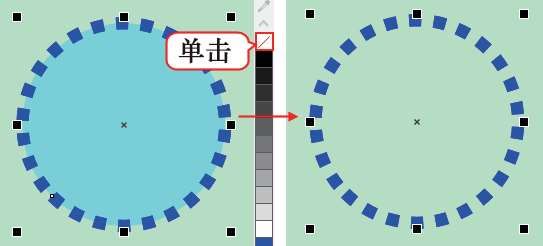

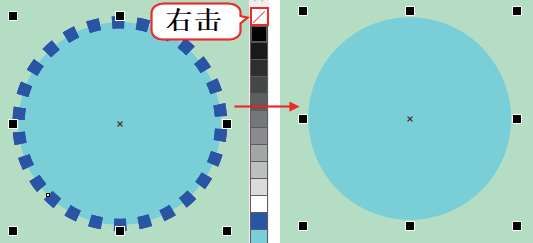

（12）選中圖形，右擊調色板頂部的按鈕即可去除輪廓，如圖2-25所示。

2.1.3　繪制多邊形

使用“多邊形”工具能夠繪制三邊和三邊以上的多邊形。

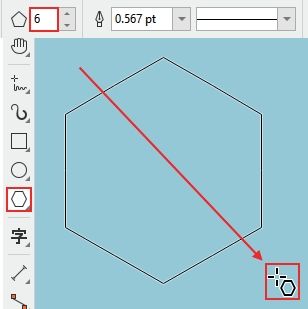

（1）選擇工具箱中的“多邊形”工具，在屬性欄中的“點數或邊數”數值框內輸入數值，設置多邊形的邊數，接著在畫面中按住鼠標左鍵拖曳，釋放鼠標左鍵后即完成多邊形的繪制，如圖2-26所示。

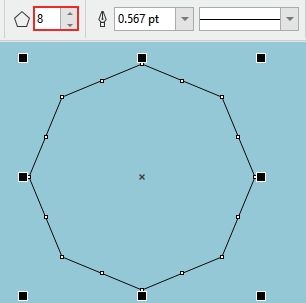

（2）多邊形繪制完成后，也可以更改邊數。選中多邊形，在屬性欄中的“點數或邊數”數值框內輸入新的數值，然后按Enter鍵提交操作即可更改邊數，如圖2-27所示。

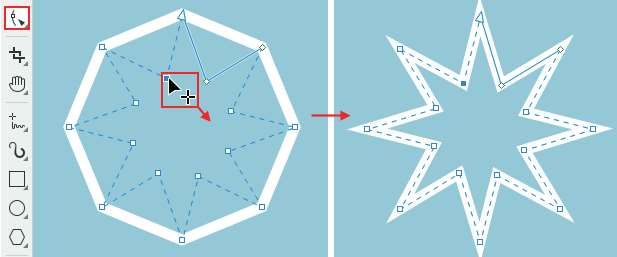

（3）多邊形繪制完成后，選擇工具箱中的“形狀”工具，按住鼠標左鍵拖曳任意一個控制點，釋放鼠標左鍵后即可將多邊形轉換為星形，如圖2-28所示。

（4）選擇工具箱中的“選擇”工具，在圖形上單擊即可將圖形選中，如圖2-29所示。

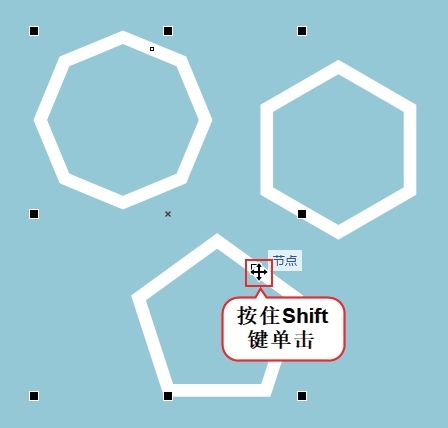

（5）如果要同時選中多個圖形，可以按住Shift鍵單擊加選圖形，如圖2-30所示。

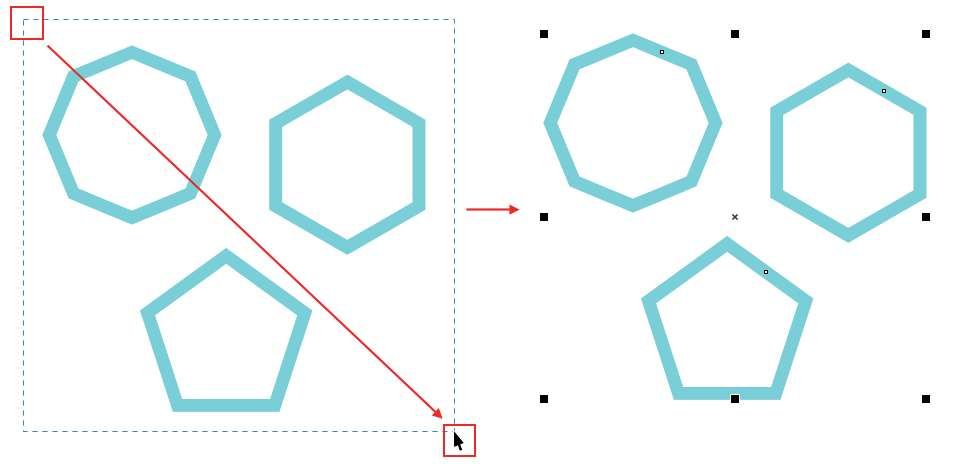

（6）如果要取消對某個對象的選擇，只需要在畫面的空白位置單擊即可。如果要在選擇多個對象的狀態下取消對某個對象的選擇，則需要按住Shift鍵單擊。

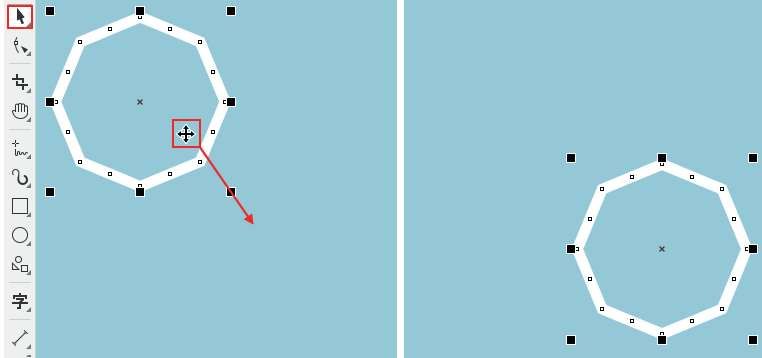

（7）使用“選擇”工具選中圖形后，按住鼠標左鍵拖曳，釋放鼠標左鍵后即完成圖形的移動操作，如圖2-32所示。

2.1.4　繪制星形

使用“星形”工具可以繪制兩種星形：一種是常規星形；另一種是復雜星形。

（1）選擇工具箱中的“星形”工具，單擊屬性欄中的“星形”按鈕，在“點數或邊數”數值框內輸入數值定義星形的角數，這里設置數值為5；在“銳度”數值框內輸入數值定義星形每個角的尖銳程度，這里設置數值為50。設置完成后在畫面中按住Ctrl鍵并按住鼠標左鍵拖曳繪制正五角星，如圖2-33所示。

（2）選中星形，在“點數或邊數”和“銳度”數值框內輸入數值可以更改星形效果，如圖2-34所示。

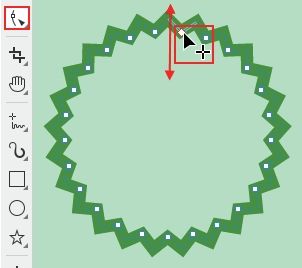

（3）選中繪制的星形，接著選擇工具箱中的“形狀”工具，向內或向外拖曳控制點可以更改角的銳度，如圖2-35所示。

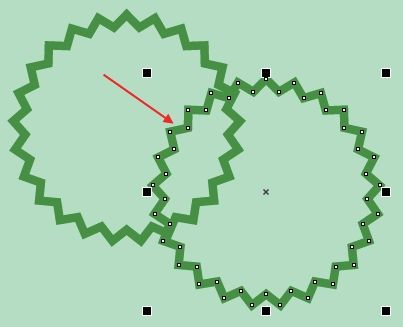

（4）選中圖形，執行“編輯>復制”命令或者按Ctrl+C組合鍵進行復制，接著按Ctrl+V組合鍵進行粘貼。此時，粘貼的對象與原對象重疊在一起，移動圖形位置即可看到，如圖2-36所示。

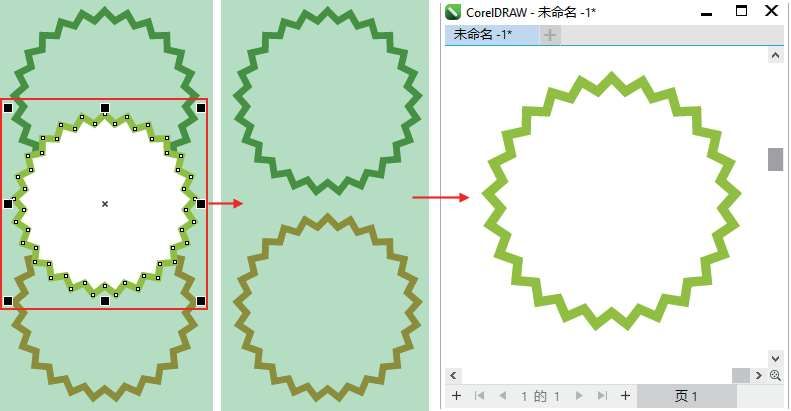

（5）選中一個圖形，執行“編輯>剪切”命令或者按Ctrl+X組合鍵進行剪切，此時選中的對象“消失”了，接著可以新建一個空白文件，按Ctrl+V組合鍵進行粘貼，完成操作，如圖2-37所示。

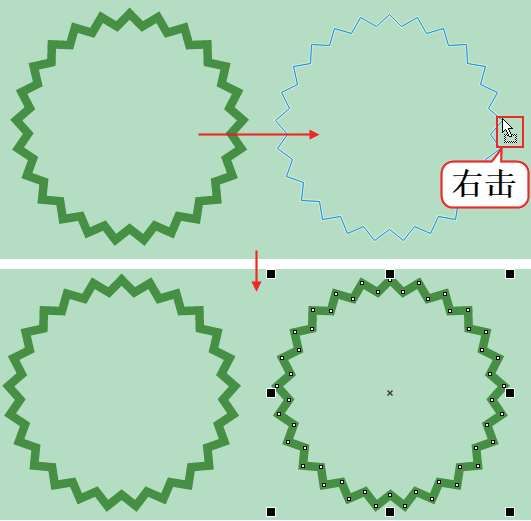

（6）選中圖形，按住鼠標左鍵拖曳移動圖形位置，移動至目標位置后右擊，即可完成移動并復制的操作，如圖2-38所示。

（7）在選中復制的圖形的狀態下，執行“編輯>再制”命令或者按Ctrl+D組合鍵，即可按照剛剛移動的距離復制并移動該圖形，如圖2-39所示。

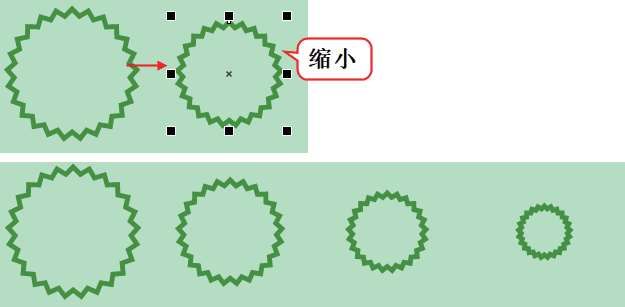

（8）如果移動并復制后調整圖形大小，接著進行“再制”，則會以設定的規律移動并復制后進行縮小，如圖2-40所示。

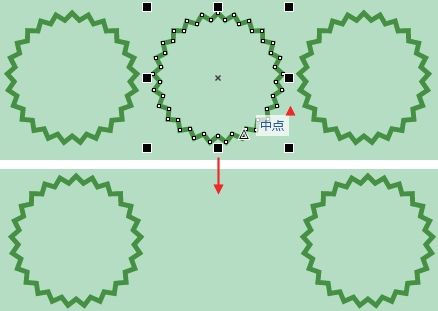

（9）選中一個圖形，按Delete鍵即可將其刪除，如圖2-41所示。

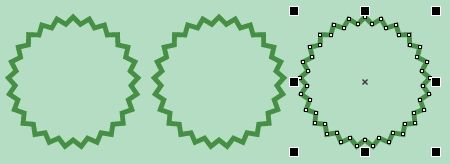

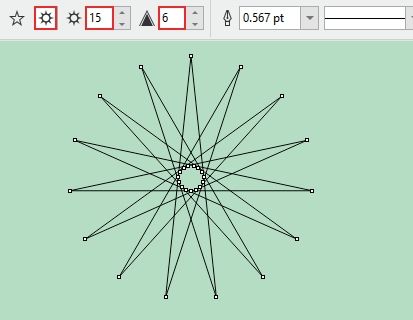

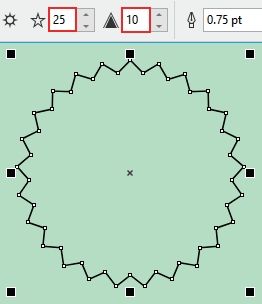

（10）繪制復雜星形。選擇工具箱中的“星形”工具，單擊屬性欄中的“復雜星形”按鈕，設置合適的“點數或邊數”和“銳度”，然后在畫面中按住鼠標左鍵拖曳即可繪制復雜星形，如圖2-42所示。

2.1.5　繪制常見的形狀

“常見形狀”工具中提供了多種常見的圖形，用戶可以從中選擇合適的圖形并應用到畫面中。

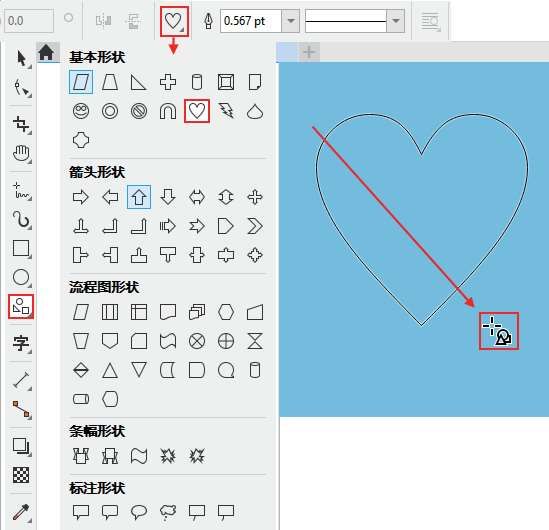

（1）選擇工具箱中的“常見形狀”工具，單擊屬性欄中的常用形狀按鈕，在下拉面板中選擇形狀，這里選擇心形，然后在畫面中按住鼠標左鍵拖曳進行繪制，如圖2-43所示。

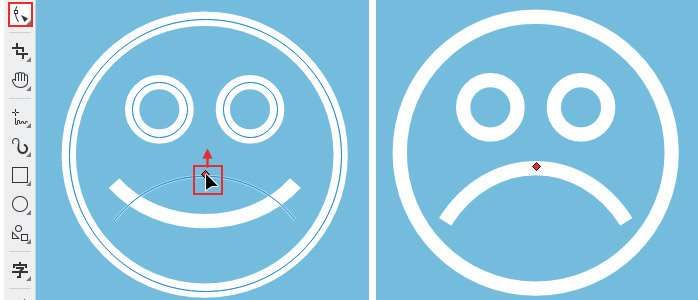

（2）一些形狀繪制完成后可以看到紅色的控制點，拖曳控制點可以對圖形進行變形，如圖2-44所示。

（3）更改圖形大小。選中圖形后，圖形外側有8個控制點，將光標移動到角點位置的控制點，按住鼠標左鍵拖曳就可以進行等比放大或縮小，如圖2-45所示。

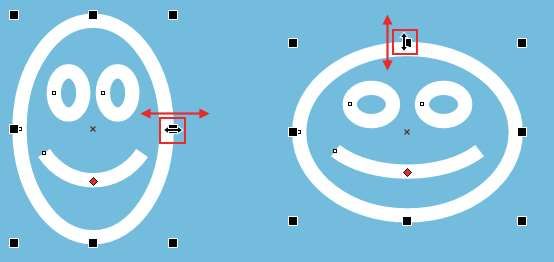

（4）將光標移動到中間位置的控制點拖曳可以進行不等比的縮放，如圖2-46所示。

（5）旋轉圖形。在圖形上方雙擊，圖形四周變為旋轉和傾斜的控制點。將光標移動到角點位置，此時光標呈狀，按住鼠標左鍵拖曳即可進行旋轉，如圖2-47所示。

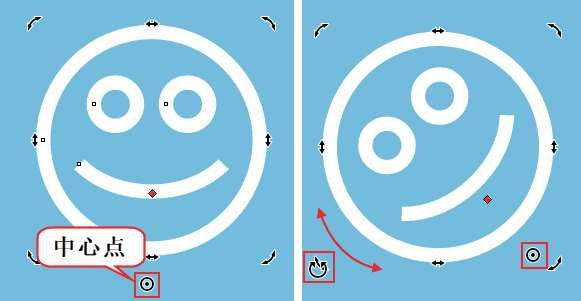

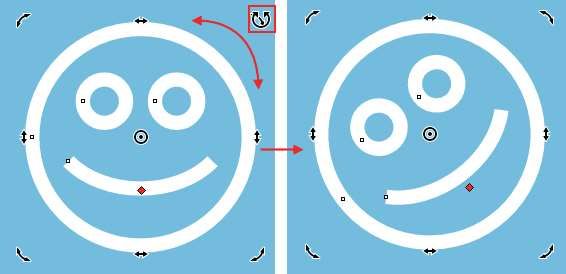

（6）默認旋轉時中心點位于圖形的中央位置，將光標移動到中心點上方，按住鼠標左鍵拖曳即可移動中心點的位置，接著進行旋轉即可看到圖形圍繞新的中心點旋轉，如圖2-48所示。

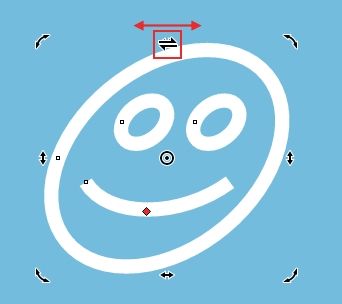

（7）將光標移動到中間位置的控制點，此時光標變為狀，按住鼠標左鍵拖曳即可進行斜切變形，如圖2-49所示。

2.1.6　使用“沖擊效果”工具

使用“沖擊效果”工具可以繪制出放射狀線條或水平排列的線條。

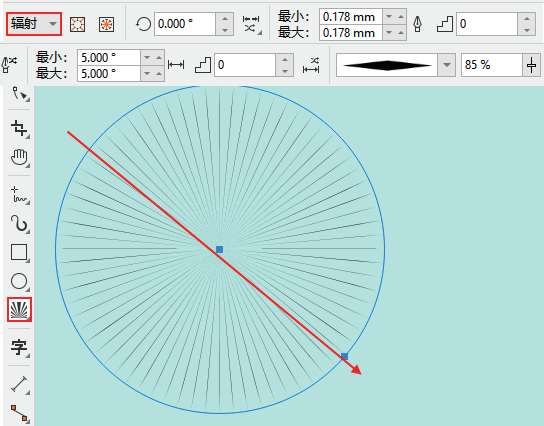

（1）選擇工具箱中的“沖擊效果”工具，在屬性欄中設置樣式為“輻射”，然后在畫面中按住鼠標左鍵拖曳進行繪制。繪制完成后可以看到由內向外的線條放射的效果，如圖2-50所示。

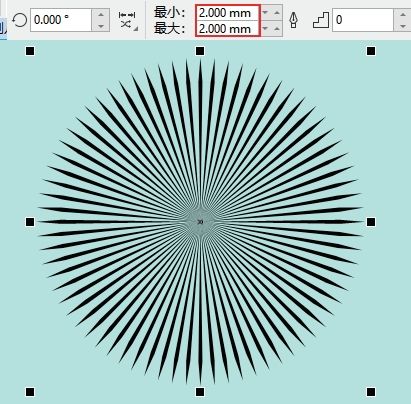

（2）選中沖擊效果圖形，“線寬”選項用于設置線條的粗細，輸入數值后查看效果，如圖2-51所示。

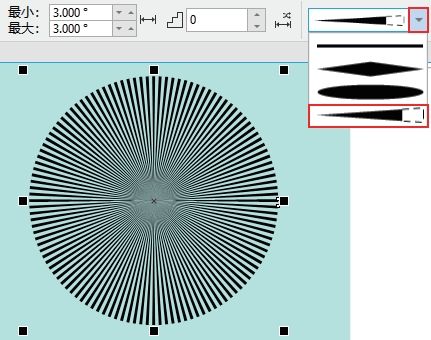

（3）選中沖擊效果圖形，單擊屬性欄中的“線條樣式”按鈕，在下拉列表中可以更改線條的樣式，從而更改沖擊效果圖形的外觀，如圖2-52所示。

（4）選中沖擊效果圖形，在屬性欄中更改樣式為“平行”，此時線條為水平排列，如圖2-53所示。

2.1.7　繪制圖紙

使用“圖紙”工具可以繪制出不同行/列數的網格對象。

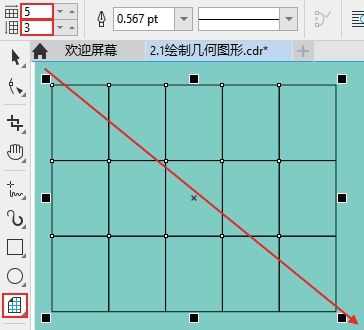

（1）選擇工具箱中的“圖紙”工具，屬性欄中的選項用于設置網格的列數，選項用于設置網格的行數。接著按住鼠標左鍵拖曳進行繪制，釋放鼠標左鍵后即完成繪制，如圖2-54所示。

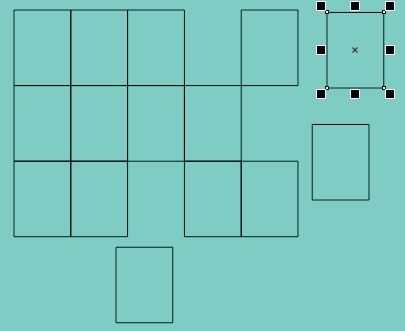

（2）圖紙圖形是由一個個矩形組合而成的，將其“取消編組”后可以提取出單個的矩形。選中圖紙圖形，執行“對象>組合>取消群組”或者按Ctrl+U組合鍵即可取消編組，然后使用“選擇”工具即可選中單個矩形，如圖2-55所示。

2.1.8　實操：使用簡單圖形組成播放器按鈕

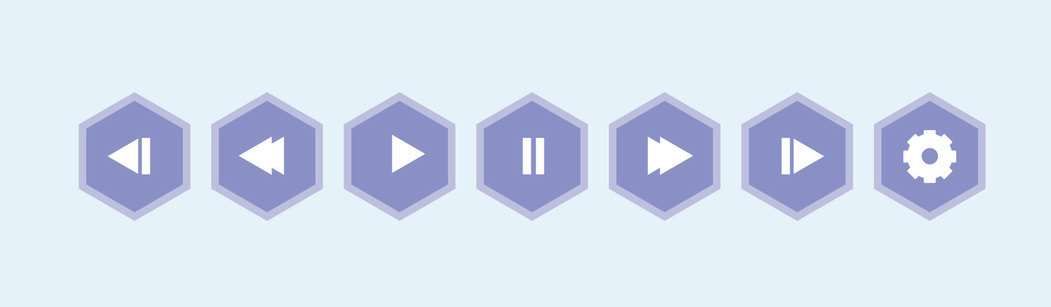

案例效果如圖2-56所示。

1.項目訴求

本案例需要設計音視頻播放器界面中的一組按鈕。按鈕的設計要求簡潔大方，并具有引導性、識別性與可操作性。

2.設計思路

相較于矩形的銳利感與圓形的柔和感，正六邊形的輪廓更加溫和、靈動，有助于提高和增加界面的趣味性與記憶點。為了突出其簡單、易操作的特點，按鈕采用了扁平化的表現手法。然而，單一的圖形過于單調，因此在圖形外側添加了一個顏色稍淺的輪廓，以豐富其層次。

3.配色方案

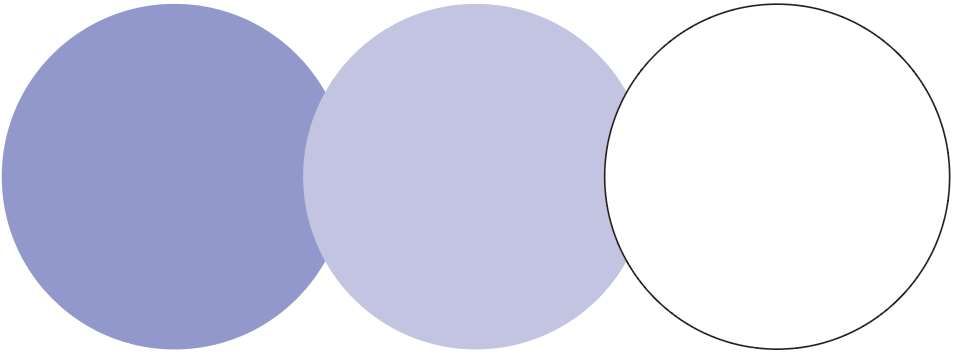

本案例中的按鈕使用了兩種純度不同的紫色與白色進行搭配，兩種紫色作為按鈕的底色，形成夢幻、柔和的同類色搭配。在此基礎上使用白色的扁平化圖形點明按鈕功能，利用明度的差異使按鈕功能更加明確。本案例的配色如圖2-57所示。

4.項目實戰

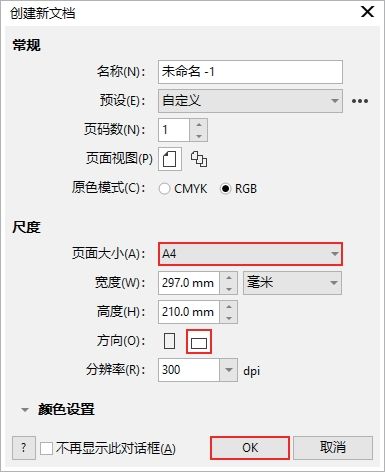

（1）執行“文件>新建”命令，新建一個A4大小的橫向文件，設置完成后單擊“OK”按鈕，如圖2-58所示。

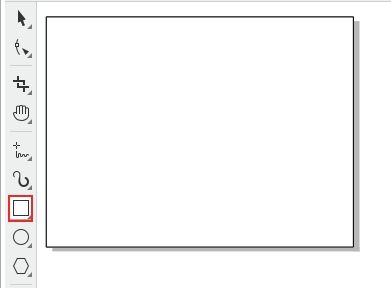

（2）雙擊工具箱中的“矩形”工具按鈕，繪制一個與畫板等大的矩形，如圖2-59所示。

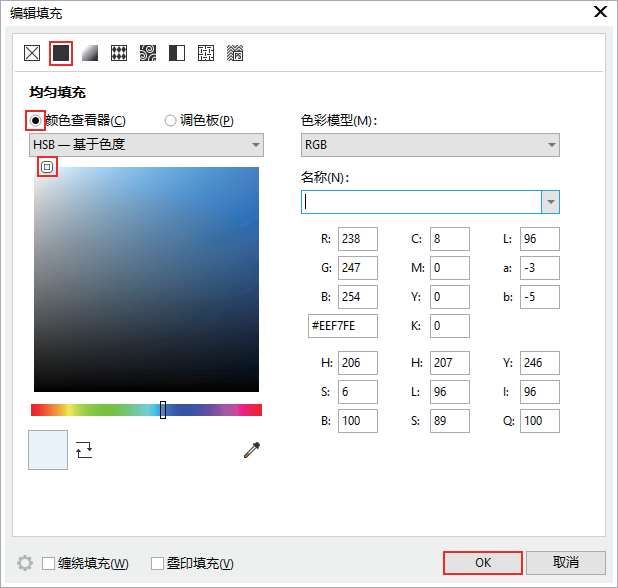

（3）在矩形被選中的狀態下，雙擊界面底部的“編輯填充”按鈕，在彈出的窗口中單擊“均勻填充”，選中“顏色查看器”選項，然后選擇一種合適的藍色，單擊“OK”按鈕，如圖2-60所示。

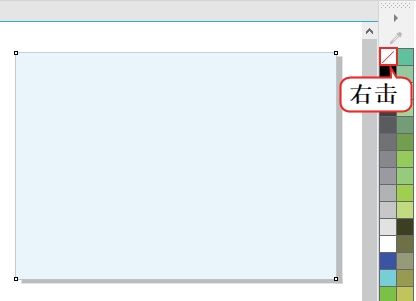

（4）在矩形被選中的狀態下，在右側調色板中右擊“無”按鈕，去除輪廓色，如圖2-61所示。

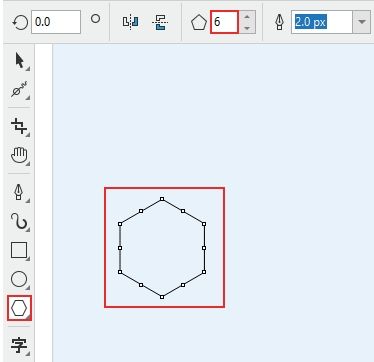

（5）選擇工具箱中的“多邊形”工具，在屬性欄中設置“邊數”為6，接著在畫面中按住Ctrl鍵的同時按住鼠標左鍵拖曳繪制一個六邊形，如圖2-62所示。

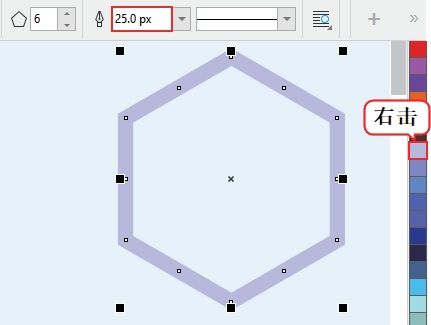

（6）選中多邊形，右擊調色板中的淡紫色按鈕，設置輪廓色為淡紫色，接著在屬性欄中設置“輪廓寬度”為25.0px，如圖2-63所示。

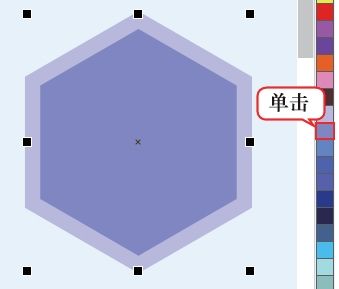

（7）單擊調色板中的紫色色塊，設置填充為紫色，如圖2-64所示。

（8）選擇工具箱中的“多邊形”工具，在屬性欄中設置“邊數”為3，接著在六邊形中按住Ctrl鍵的同時按住鼠標左鍵拖曳，繪制一個三角形，然后在右側調色板中右擊“無”按鈕去除輪廓色，單擊白色按鈕，設置填充色為白色，如圖2-65所示。

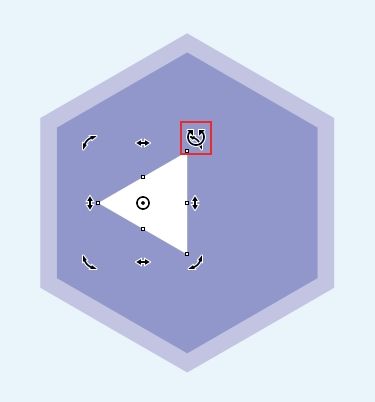

（9）使用“選擇”工具在三角形上方單擊，使圖形四周出現用于旋轉的控制框。將光標移動到角點位置的控制點上，當光標為狀后按住鼠標左鍵拖曳進行旋轉，如圖2-66所示。

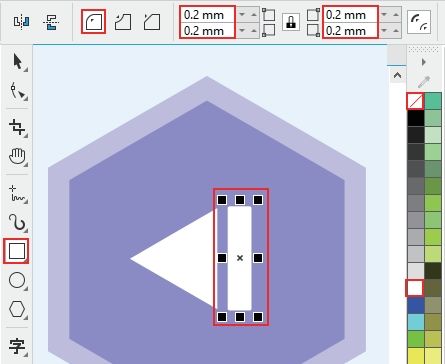

（10）選擇工具箱中的“矩形”工具，在三角形右側按住鼠標左鍵拖曳繪制一個矩形，接著在右側調色板中右擊“無”按鈕去除輪廓色，單擊調色板中的白色按鈕，設置填充色為白色，然后在屬性欄中單擊“圓角”按鈕，設置“圓角半徑”為0.2mm，如圖2-67所示。

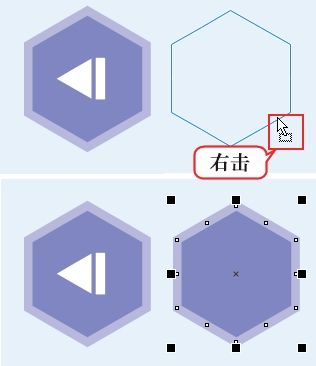

（11）選中六邊形，按住鼠標左鍵向右側拖曳至合適位置右擊，將六邊形移動并復制一份，如圖2-68所示。

（12）在復制的多邊形被選中的狀態下，按5次Ctrl+D組合鍵進行再制，如圖2-69所示。

（13）繼續繪制其他圖標，案例完成效果如圖2-70所示。
