1.3.2　Flink運行時架構

Flink運行時是Flink的核心計算結構，這是一個分布式系統，它接受流數據處理程序，并在一臺或多臺機器上以容錯的方式執行這些數據流程序。這個運行時可以作為YARN的應用程序在集群中運行，也可以在Mesos集群中運行，或者在一臺機器中運行（通常用于調試Flink應用程序）。

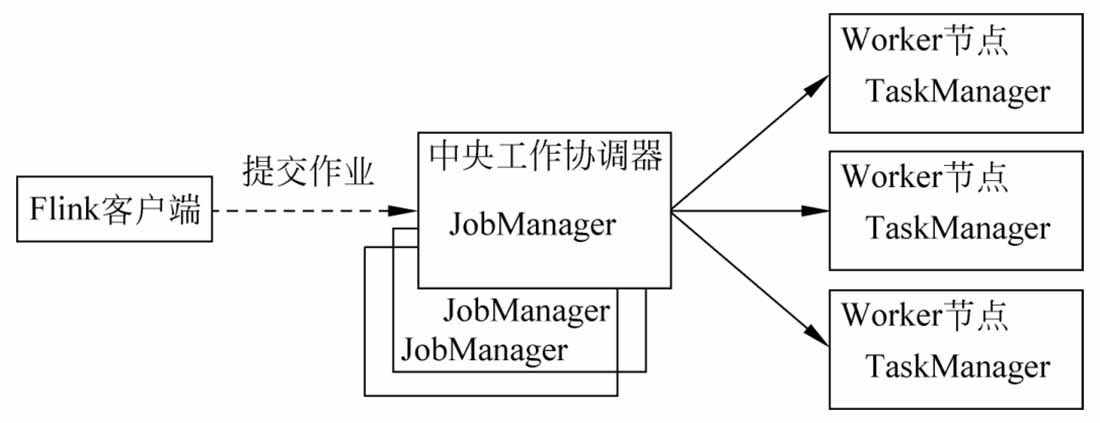

Flink運行時層的整個架構采用了標準Master-Slave的結構，即總是由一個Flink Master（JobManager）和一個或多個Flink Slave（TaskManager）組成。Flink運行時層的主要架構如圖1-8所示。

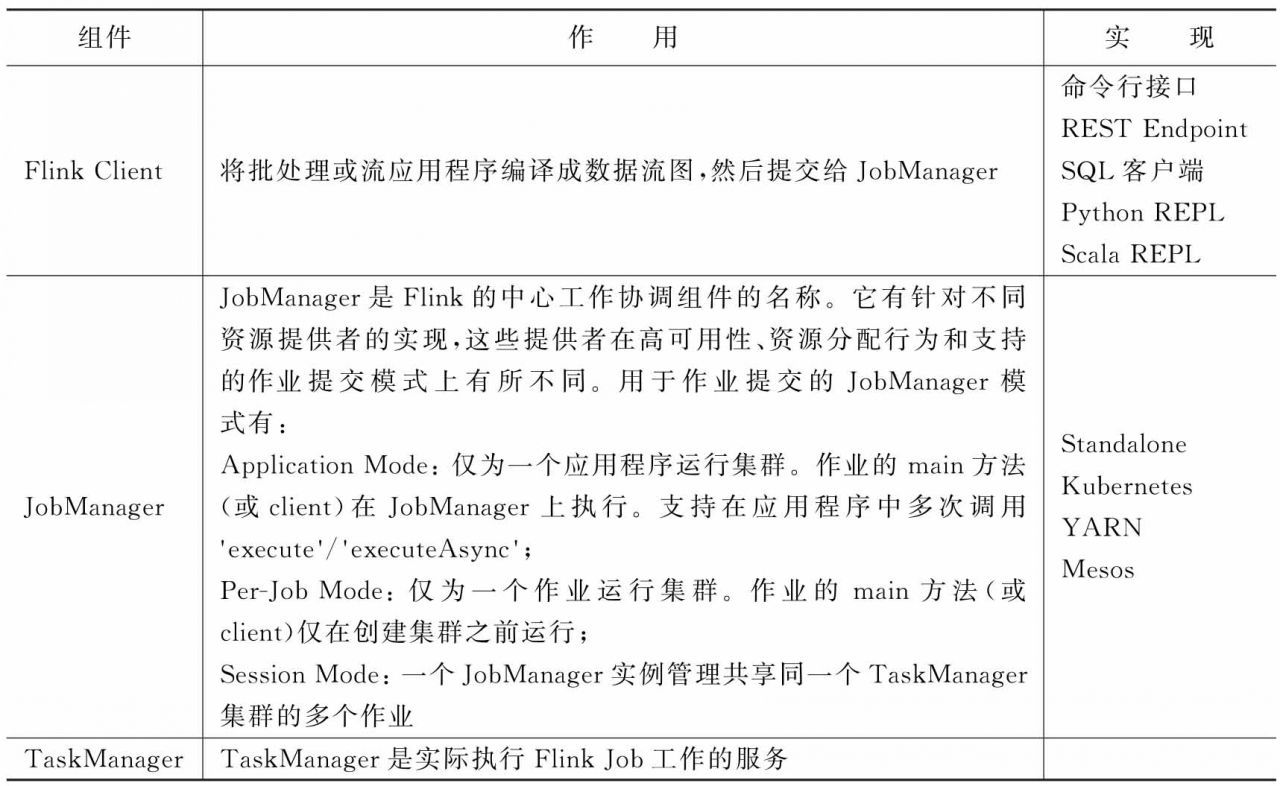

圖1-8展示了一個Flink集群的基本結構。在部署Flink時，每個組件通常有多個可用選項，見表1-2。

Flink運行時由兩種類型的進程組成：一個JobManager和一個或多個TaskManager。客戶端不是運行時和程序執行的一部分，而是用于準備數據流并將數據流發送到JobManager。在此之后，客戶端可以斷開連接（分離模式），或者保持連接以接收進度報告（附加模式）。客戶端可以作為觸發執行的Java/Scala程序的一部分運行，也可以在命令行進程（./bin/flink run）中運行。

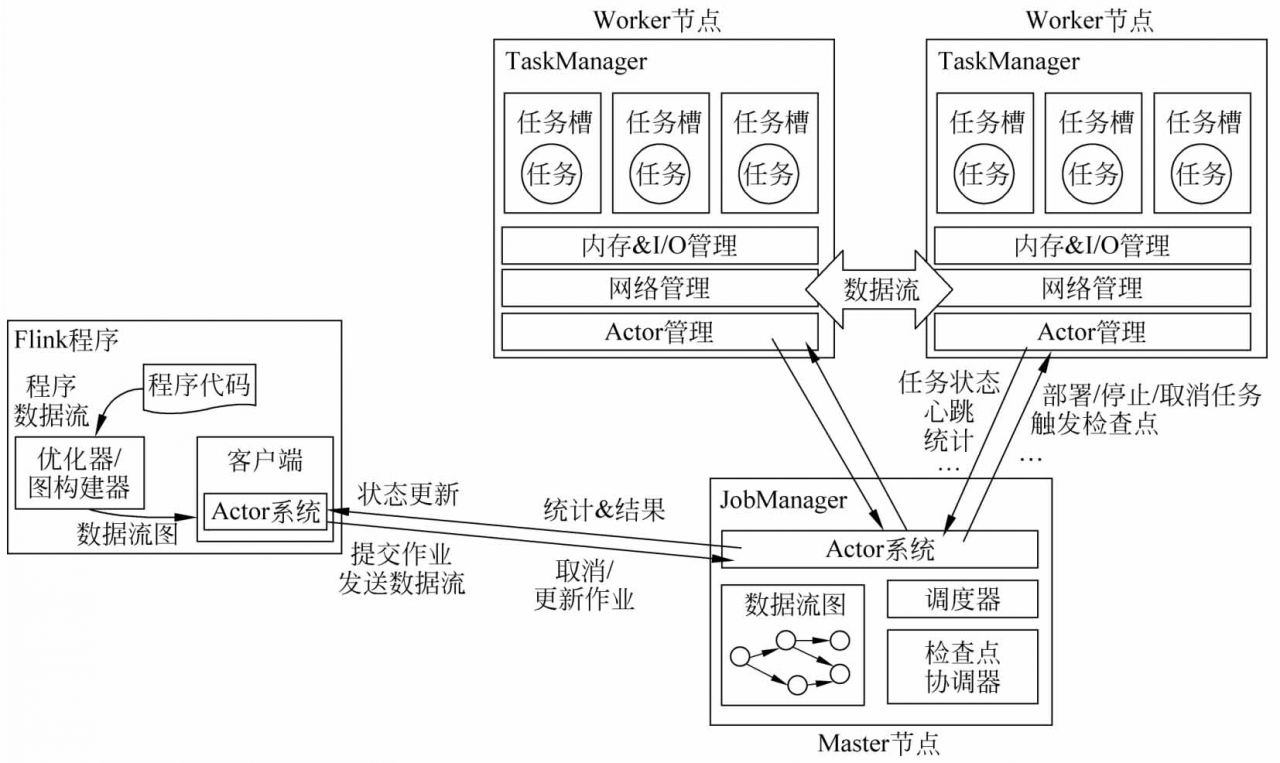

對Flink運行時架構更為詳細的描述如圖1-9所示。

JobManager和TaskManager可以通過多種方式啟動，例如，可以直接在機器上作為獨立集群啟動，也可以在容器中啟動，或者由YARN或Mesos等資源框架管理。TaskManager連接到JobManager，宣布自己可用，并被分配工作。

1）JobManager

JobManager有許多與協調Flink應用程序的分布式執行相關的職責：它決定什么時候安排下一個任務（或一組任務），對完成的任務或執行失敗做出反應，協調檢查點，協調故障恢復等。始終至少要有一個JobManager。高可用性集群可能有多個JobManager，其中一個始終是leader，其他的都是standby。

JobManager是Flink集群的主進程，它由3個不同的組件組成：

（1）ResourceManager。ResourceManager負責Flink集群中的資源分配和釋放。它管理任務槽（Task Slots），任務槽是Flink集群中的資源調度單元。Flink為不同的環境和資源提供者（如YARN、Mesos、Kubernetes和獨立部署）實現了多個ResourceManager。在Standalone獨立集群中，ResourceManager只能分發可用的TaskManager的任務槽，不能自己啟動新的TaskManager。

（2）Dispatcher。Dispatcher提供了一個REST接口來提交Flink應用程序以供執行，并為每個提交的作業（通過WebUI或命令行）啟動一個新的JobMaster。它還運行Flink WebUI來提供關于作業執行的信息。

（3）JobMaster。JobMaster負責管理單個JobGraph的執行。多個作業可以在一個Flink集群中同時運行，每個作業都有自己的JobMaster。

2）TaskManager

TaskManagers是一個Flink集群的工作（worker）進程，負責執行數據流的任務，并緩沖和交換數據流。關于TaskManager，有以下幾點要求：

（1）必須始終至少有一個TaskManager。

（2）TaskManager中最小的資源調度單位是任務槽。

（3）TaskManager的任務槽數量表示并發處理的任務數。注意，多個操作符可以在一個任務槽中執行。

（4）TaskManager啟動后，TaskManager將其槽位注冊到ResourceManager。當得到ResourceManager的指示時，TaskManager會將一個或多個它的槽位提供給JobMaster。

（5）JobMaster可以將任務分配給這些槽以執行它們。

（6）在執行過程中，一個TaskManager與運行同一應用程序任務的其他TaskManager交換數據。
