2.4 Moldflow軟件的一般分析流程

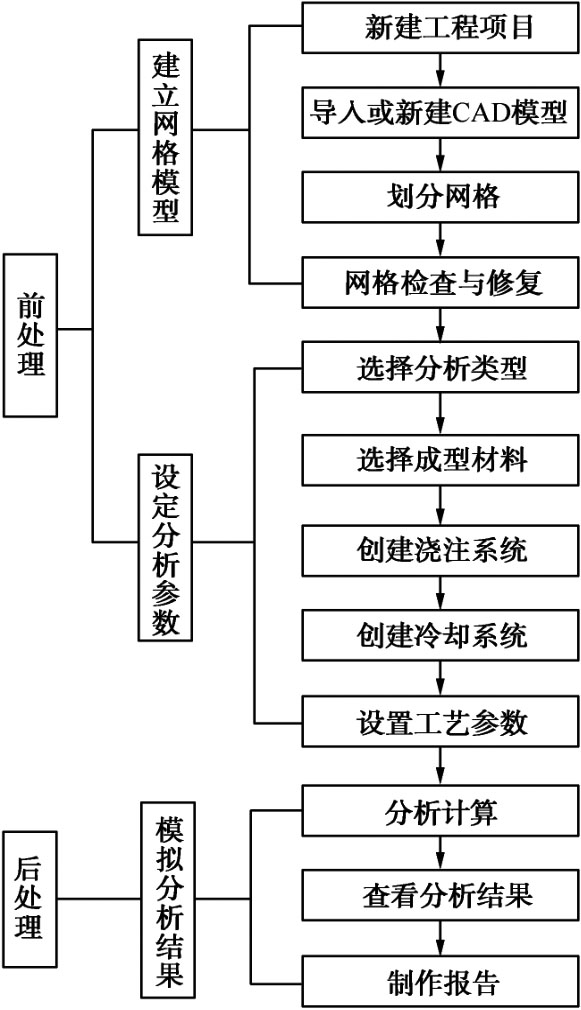

對于常規的塑件，Moldflow軟件的一般分析流程如圖2-58所示。分析流程包括三個主要的分析步驟：建立網格模型、設定分析參數、模擬分析結果。其中，建立網格模型和設定分析參數都是屬于前處理的范疇，模擬分析結果為后處理。

1．建立網格模型

建立網格模型包括新建工程項目、導入或新建CAD模型、劃分網格及網格檢查與修復。導入或新建CAD模型時，通常要根據分析的具體要求，對模型進行一定的簡化。

在Moldflow軟件中，要新建一個網格模型，需要先建立一個工程項目，再新建一個CAD模型，或者利用通用數據格式導入利用UG、Pro/E、CATIA等CAD軟件或ANSYS、NASTRAN等CAE軟件建好的模型，然后對該模型進行網格劃分，最后根據需要設置網格類型、尺寸等參數，對劃分好的網格進行檢查，刪除面積為零和多余的網格，修復有缺陷的網格。

2．設定分析參數

設定分析參數包括選擇分析類型、選擇成型材料、創建澆注系統、創建冷卻系統、設置工藝參數。

參數設置中先要確定分析的類型，根據分析的主要目的選擇相應的模塊進行分析。然后，在材料庫中選擇成型的材料，或自行設定材料的各種物理參數。最后，按照注射成型的不同階段，設置相應的溫度、壓力和時間等工藝參數。

在選擇分析類型之后，需要設定澆口的位置，有時還要創建澆注系統和冷卻系統，并確定主流道、分流道、澆口的大小和位置，以及冷卻管道的大小和位置等。

3．模擬分析結果

前處理完成后，就可以進行模擬分析計算了。

根據模型的大小、網格質量、分析類型的不同，分析時間長短不一。在分析結束后，可以看到產品成型過程中填充過程、溫度場、壓力場的變化和分布，以及產品成型后的形狀等信息。
