3.1 模具外觀認識

認識模具結構最好的方法就是到加工現場觀察模具實物，弄清它的主體結構，為模具設計的學習打下基礎。

模具閉合狀態如圖3-1所示。從外形上來看，模具形狀都差不多，由幾塊板材組成，但如果把它們打開，就會發現其內部結構不盡相同，復雜程度也不一樣。

圖3-2所示為模具打開狀態，從圖3-2中可以看出，模具內部有許多結構，模具的成型部位也在里面，模具的復雜程度完全體現在其內部結構上。針對不同的產品，要設計的模具結構是不一樣的。

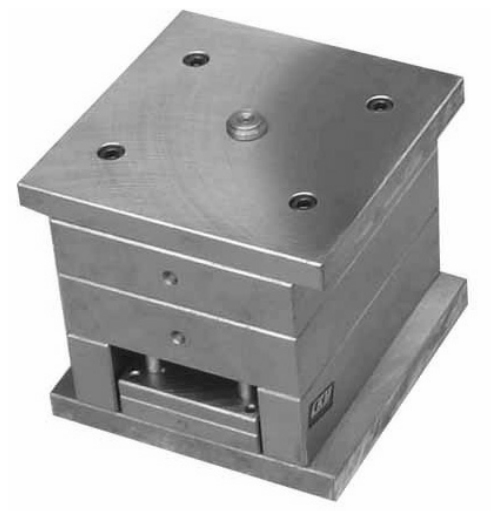

圖3-1 模具閉合狀態

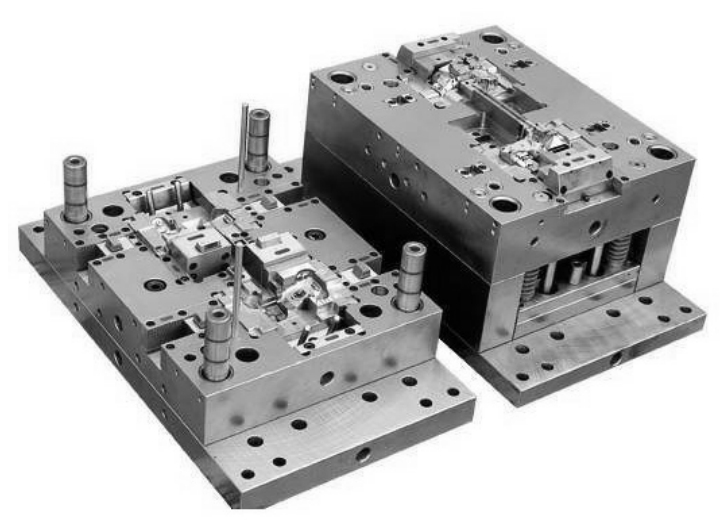

圖3-2 模具打開狀態
