5.3.2 運行時（RunState）屬性

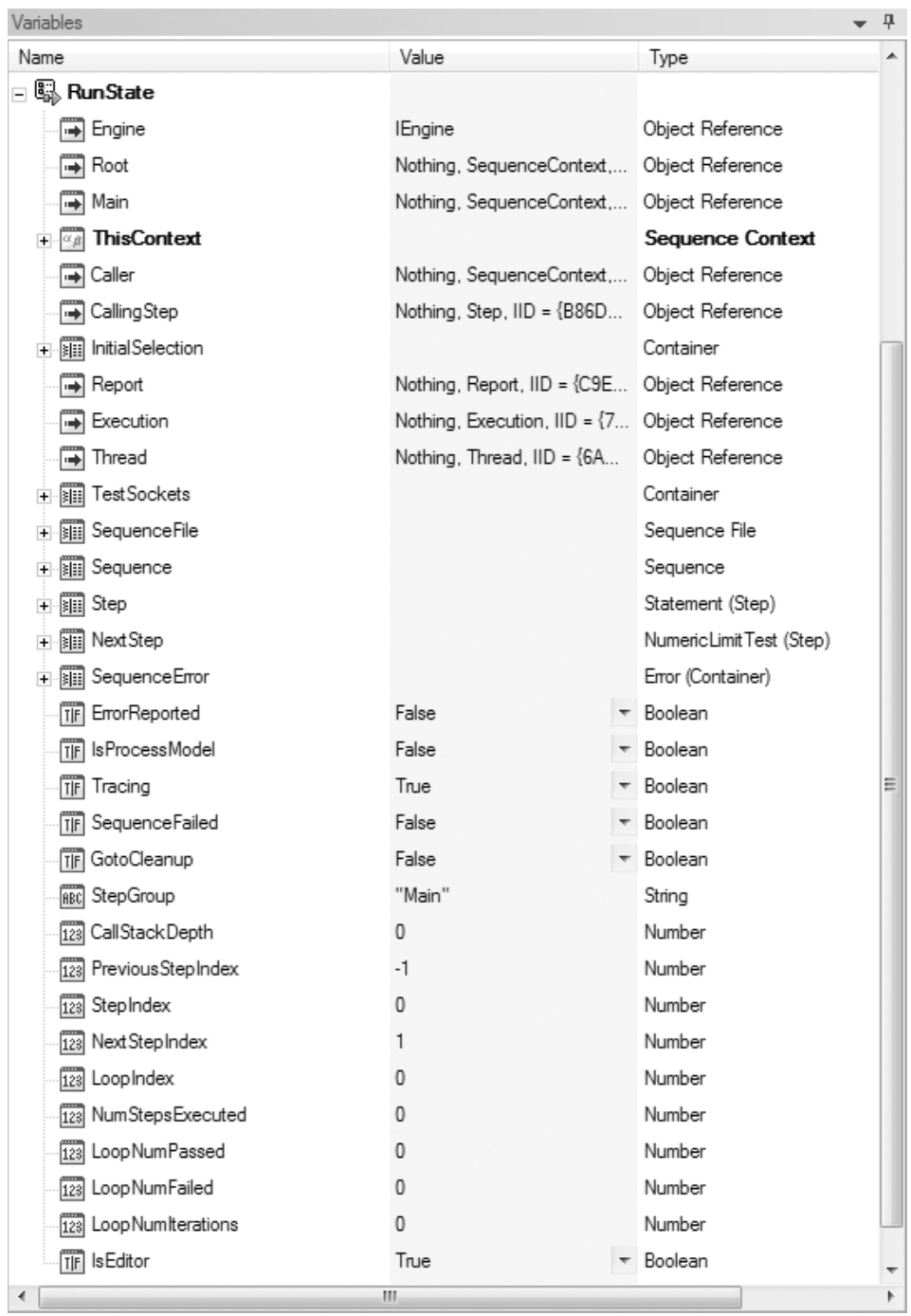

RunState容器中包含很多子屬性，序列執行過程中的實時信息都存儲在RunState中，這也是它的名稱由來。在圖5-10所示變量窗格中（先不關注“Object Reference”對象引用數據類型），很多子屬性是非常直觀的，如“IsProcessModel”表示當前執行序列是否屬于過程模型，“Tracing”表示是否使能了追蹤功能，“SequenceFailed”表示序列狀態，子屬性保存了序列執行時的狀態，讀者可以逐個查看，這里不再逐一介紹。其中，RunState.SequenceFile、RunState.Sequence、RunState.Step包含的信息較多，它們分別代表序列文件、序列和步驟。

1.RunState.SequenceFile

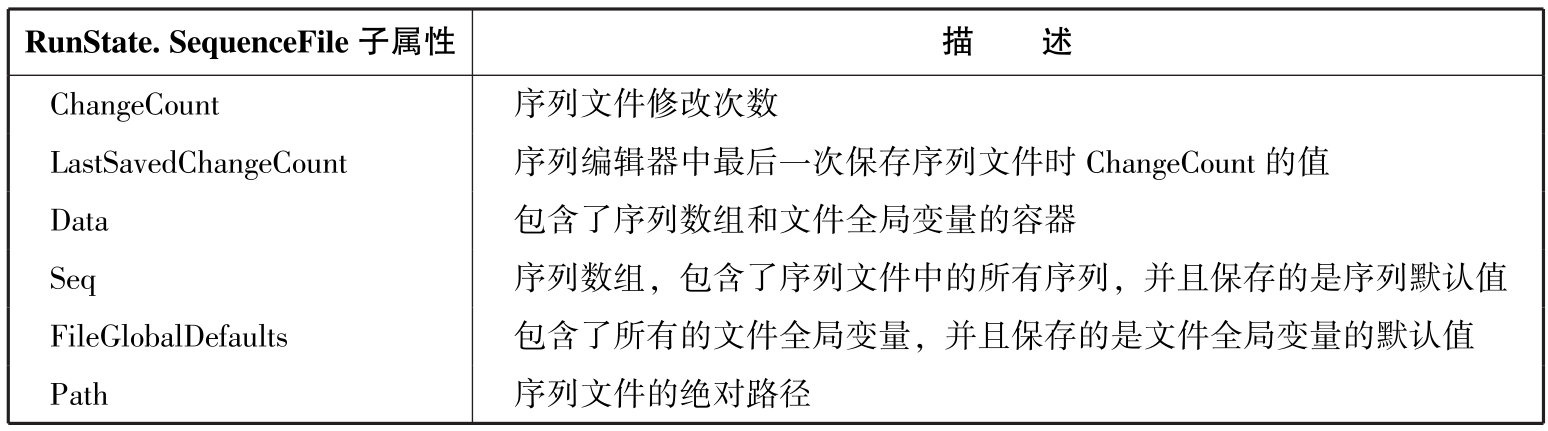

RunState.SequenceFile代表的是一個序列文件對象，它表示正在執行的序列所在的序列文件，通過它可以獲取序列文件的很多信息。RunState.SequenceFile的子屬性RunState.SequenceFile.Data.Seq則包含了該序列文件中的所有序列，是一個序列數組，但任何時候它一直保存的是所有序列的默認值，即序列在編輯狀態時的值，即使序列中的變量、屬性在執行過程中被更新，也不會反映到RunState.SequenceFile.Data.Seq中。RunState.SequenceFile還有其他子屬性，列舉在表5-1中。

2.RunState.Sequence

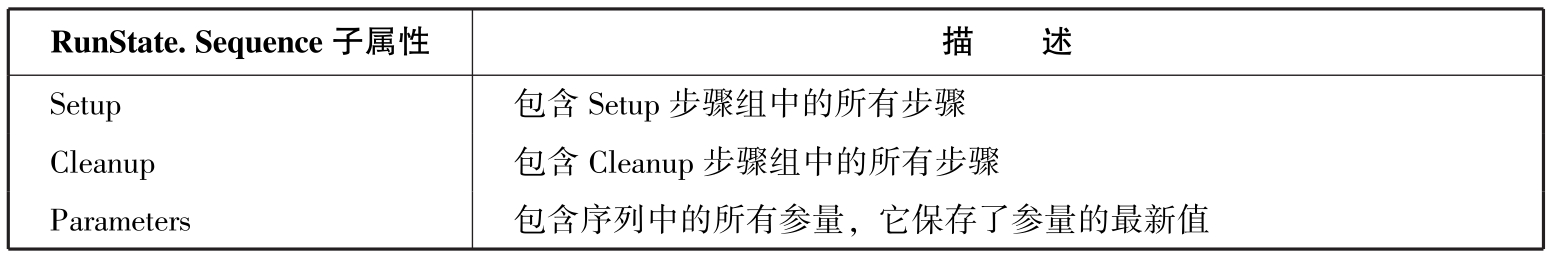

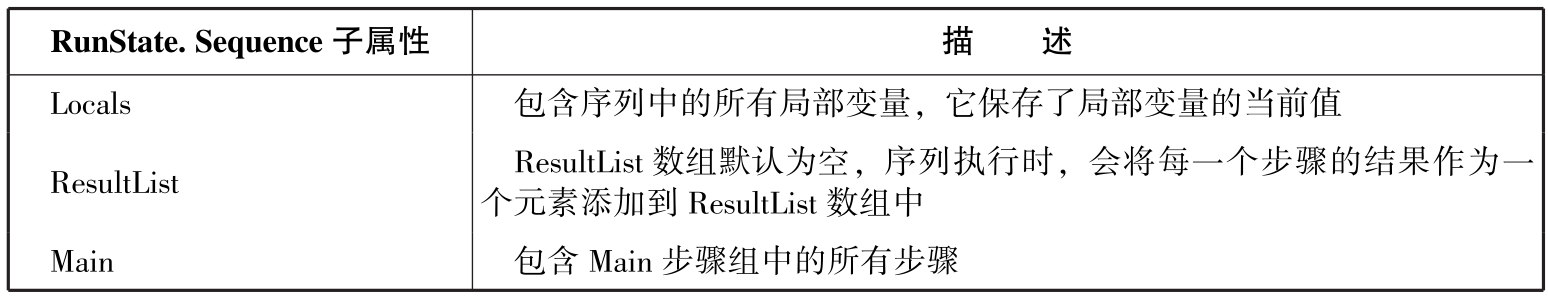

RunState.Sequence代表的是一個序列對象，它表示當前正在被執行的序列，包括了局部變量、參量、序列中的所有步驟。RunState.Sequence其實是RunState.SequenceFile.Data.Seq序列數組中某個序列元素的運行時拷貝，它保存了序列執行的實時信息，例如某個變量在執行過程中被更新了，那么在RunState.Sequence的子屬性RunState.Sequence.Locals中就立刻保存了該變量的最新值。RunState.Sequence包含的子屬性列舉在表5-2中。

3.RunState.Step

RunState.Step代表的是一個步驟對象，它表示當前正在執行的步驟。RunState.Step其實是RunState.Sequence中某個步驟組的步驟，只是TestStand為了方便用戶的訪問，將當前步驟用一個單獨的屬性RunState.Step表示。如果用數學中集合的概念來描述RunState.Sequence和RunState.Step之間的關系，則RunState.Step是RunState.Sequence的一個子集。RunState.Step有很多子屬性，這些子屬性因步驟類型而異，但都會包含Result容器，Result容器下面包含Error、Status、ReportText等通用屬性，這些信息已經在前面介紹過。

4.動態屬性

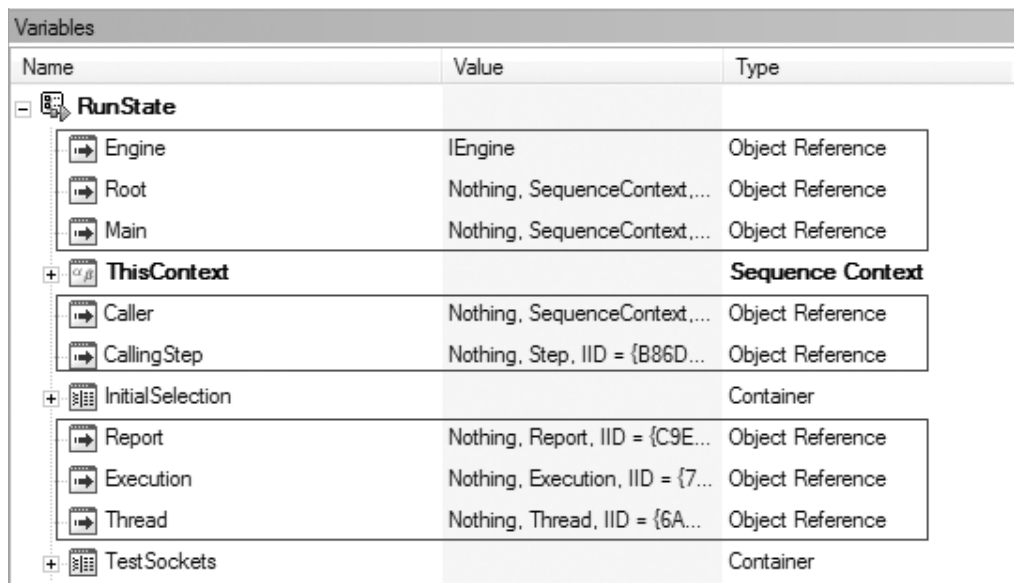

RunState容器中有一類特殊的屬性，數據類型是“Object Reference”（對象引用），類似于C語言中的指針，對象引用默認為空（Nothing），只有在序列執行時，才會給它們分配對象引用，這時這些屬性才有意義，而在序列執行結束后，TestStand又會釋放對象引用，這類屬性稱為動態屬性。如圖5-11所示，其中的Engine、Root、Main、Caller、Calling Step、Report、Execution、Thread就屬于動態屬性，它們的數據類型都是對象引用，且除Engine以外，其他的初始值都為空。還有一個動態屬性RunState.ProcessModelClient，在序列未執行時，它甚至是不可見的。

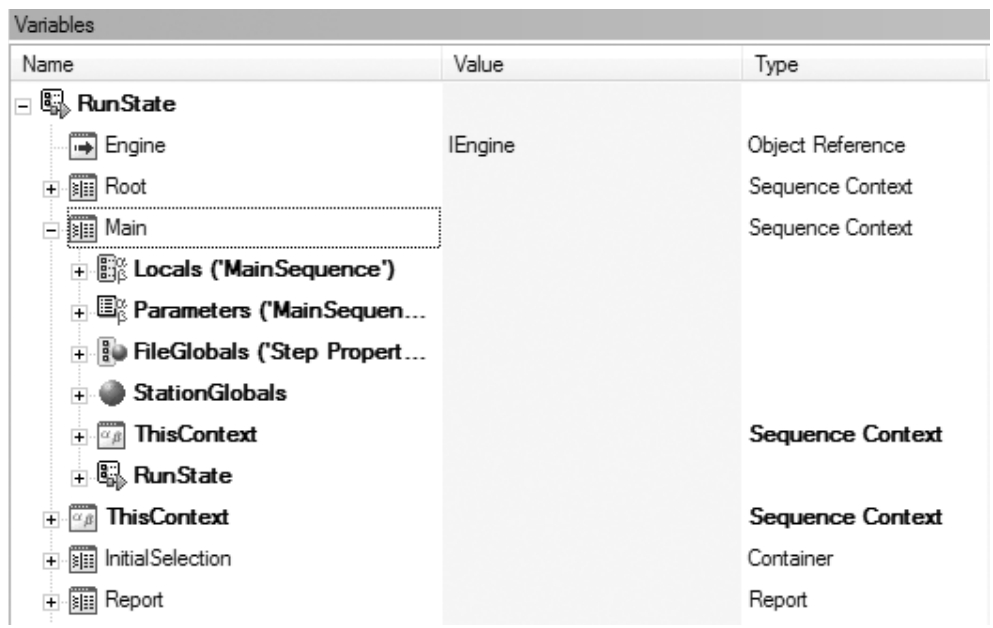

以RunState.Main屬性為例，它指向最少嵌套的序列，并且必須不是過程模型中的序列。假如創建了客戶端序列文件且使用了過程模型，那么RunState.Main一般是指客戶端序列文件的主序列。在序列未執行或處于編輯狀態時，RunState.Main值為空；而序列執行時，TestStand將主序列的上下文信息（Sequence Context數據類型）作為對象引用傳遞給它，此時動態屬性就有了實際意義且可以被訪問了，它包含了主序列的所有當前信息，如圖5-12所示。

提示：讀者目前只需要對動態屬性有初步的了解，關于每個動態屬性的描述說明請參考TestStand幫助文檔，在索引中輸入關鍵詞“RunState Subproperties”。

（1）打開序列編輯器，新建一個序列文件并將其保存為＜Exercises＞\Chapter 5\Step Property and RunState Property.seq。

（2）在插入面板中，選擇模塊適配器為“None”。

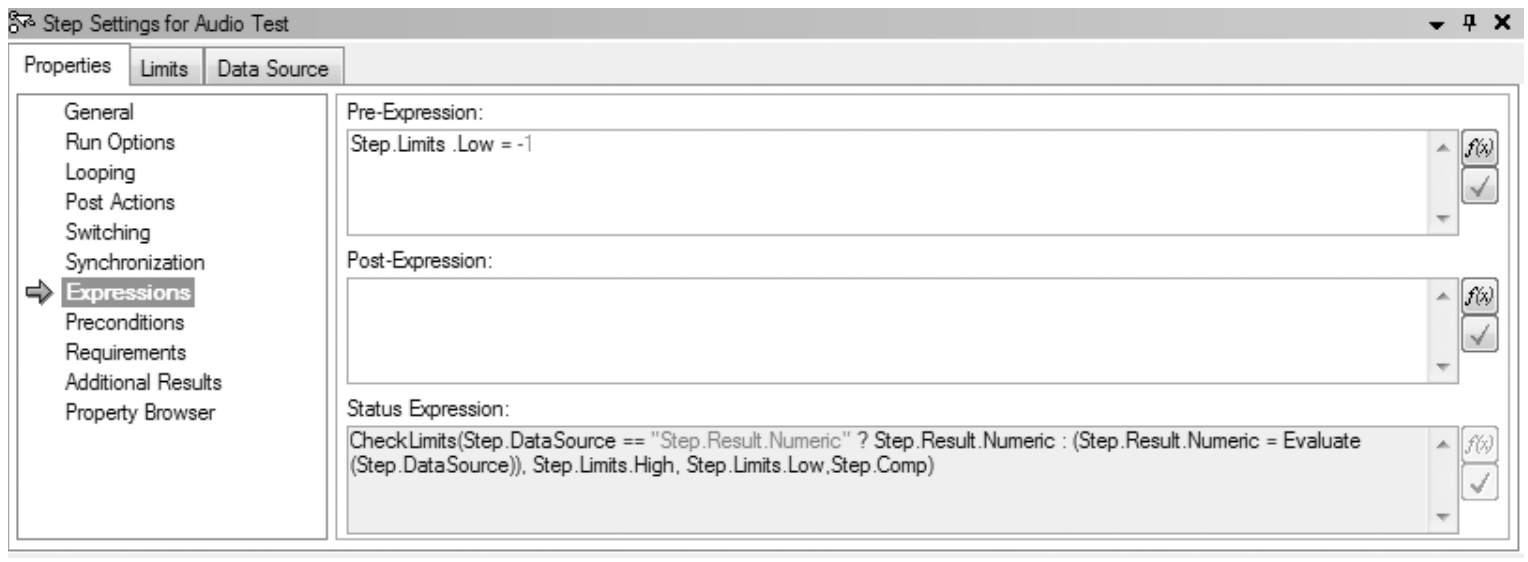

（3）在主序列中添加一個數值限度測試步驟，命名為“Audio Test”。在屬性配置頁表達式面板的“Pre-Expression”中輸入“Step.Limits.Low=-1”，其他設置保持默認，如圖5-13所示。

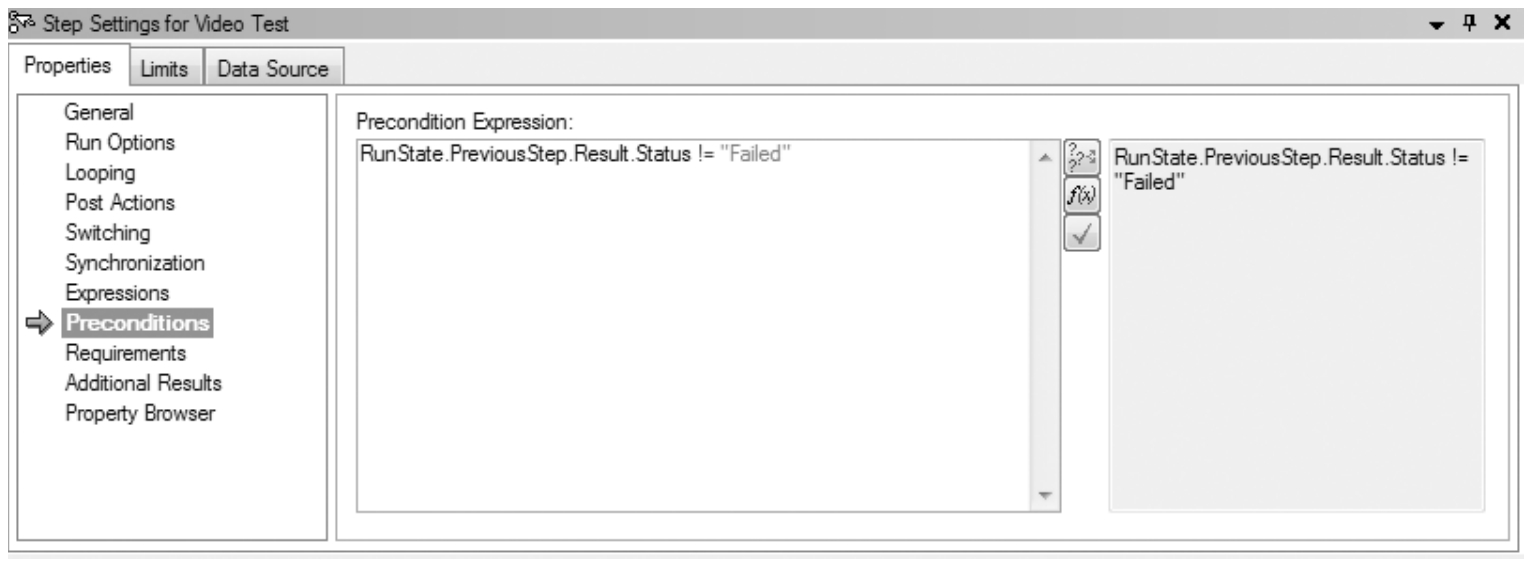

（4）在Audio Test步驟之后添加一個數值限度測試步驟，命名為“Video Test”。在其屬性配置頁先決條件中輸入“RunState.PreviousStep.Result.Status！=＂Failed＂”，其他設置保持默認，如圖5-14所示。

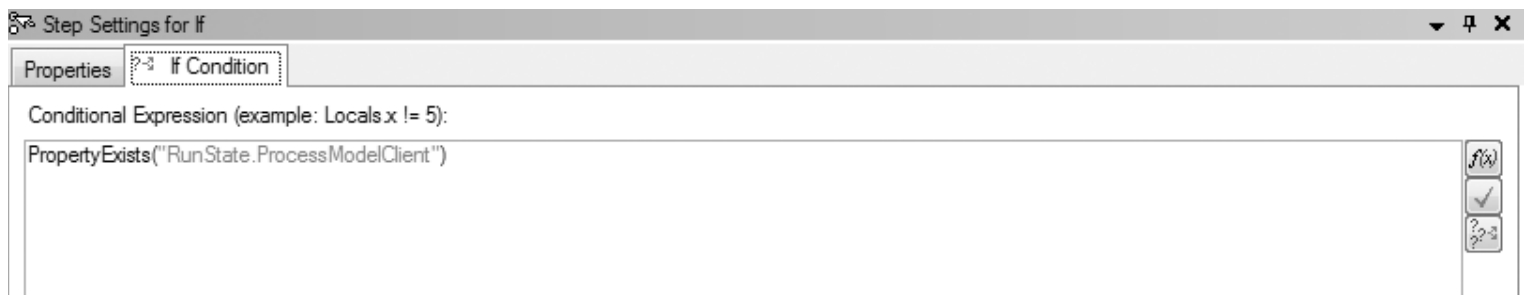

（5）在Video Test步驟之后添加If步驟，在“Conditional Expression”中輸入“PropertyExists（＂RunState.ProcessModelClient＂）”，如圖5-15所示。PropertyExists函數用來驗證某個屬性是否存在。這里要驗證的屬性就是RunState.ProcessModelClient，它表示客戶端序列文件對象引用，只有通過過程模型執行序列時該屬性才存在。

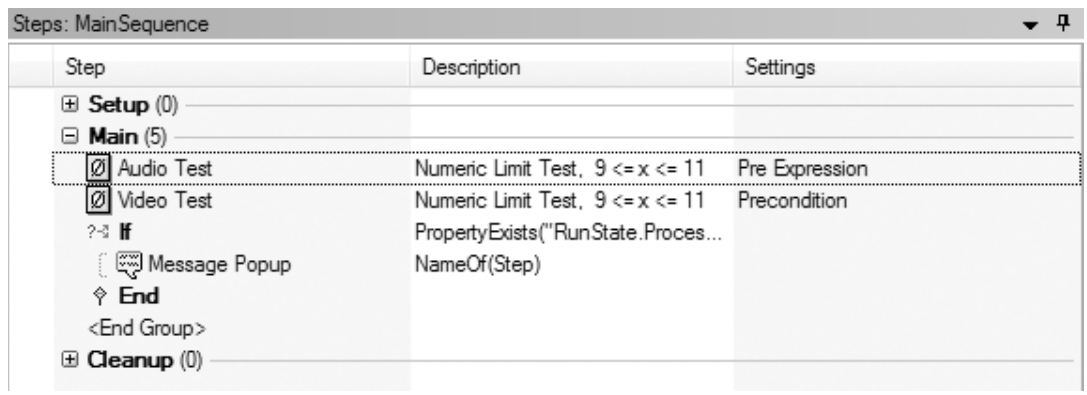

（6）創建If步驟時，TestStand會自動添加對應的End步驟。在If&End之間添加一個消息對話框，消息表達式中輸入“＂You are running within a process mode\n＂+＂Model Path：＂+RunState.Root.RunState.SequenceFile.Path”。主序列現在看起來應該如圖5-16所示。

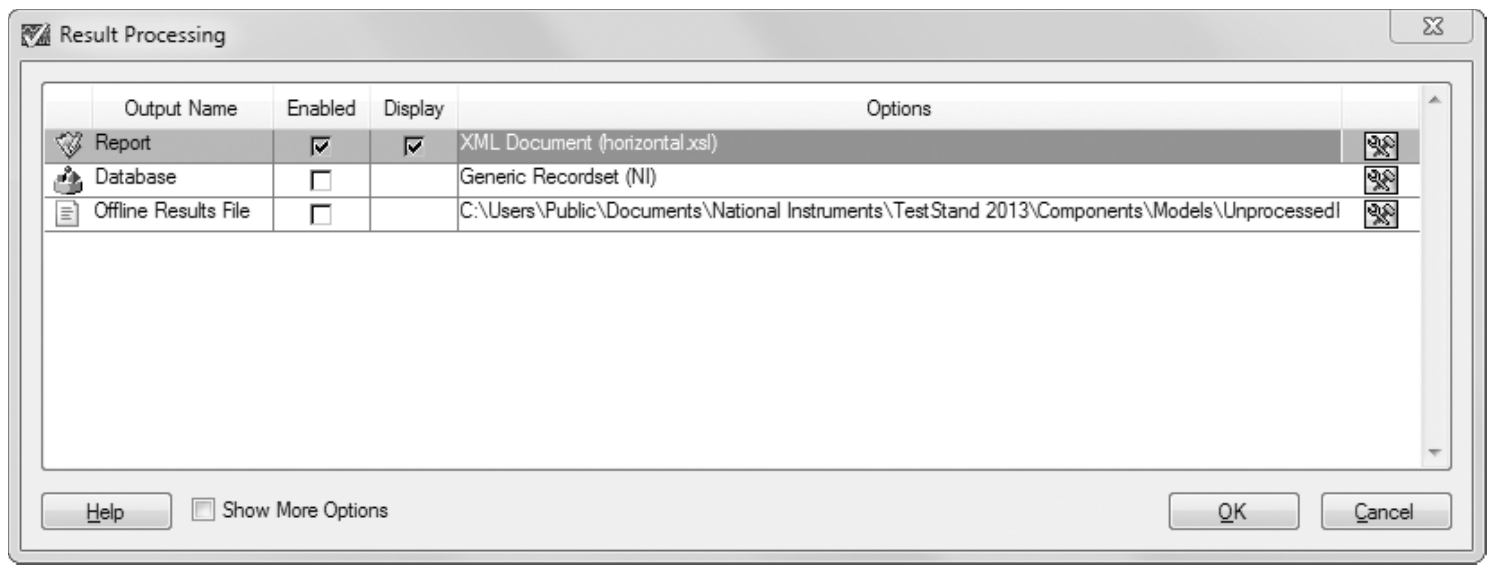

（7）執行菜單命令“ConfigureResult Processing”，在彈出的對話框中，確認“Report”欄中“Enabled”選項是選中的，且報表格式是“XML”（這是完成TestStand 2013安裝時的默認配置），如圖5-17所示。

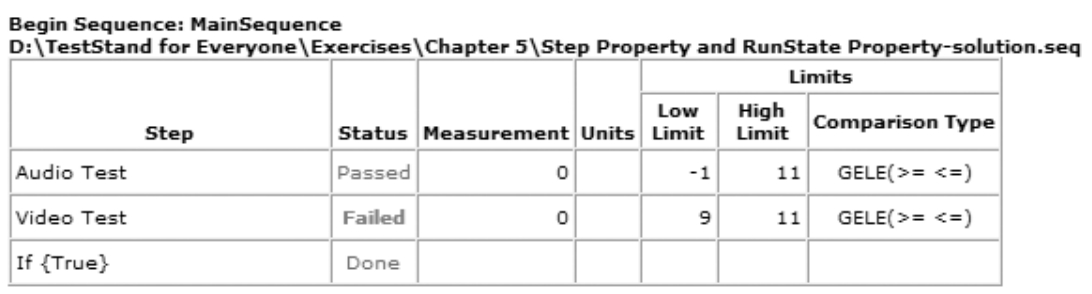

（8）保存序列文件，通過菜單命令“ExecuteSingle Pass”執行序列。在序列執行完成后會生成XML報表，注意觀察報表中Audio Test步驟和Video Test步驟的結果，如圖5-18所示。

（9）如果將Audio Test步驟中的“Pre Expression”刪除，然后通過菜單命令“ExecuteSingle Pass”重新執行序列，在報表中觀察“Video Test”的狀態。

在步驟（3）中，Audio Test步驟的“Pre-Expression”中輸入“Step.Limits.Low=-1”，這是對步驟屬性的訪問，并對Step.Limits.Low的值進行了更新，因此雖然Measurement值為0，但它處于上下限范圍之內，Audio Test步驟的狀態是“Passed”。在步驟（4）中，Video Test步驟的先決條件是前一步驟的狀態不能是“Failed”，所以在將Audio Test步驟中的“Pre-Expression”刪除后，Audio Test步驟的狀態將變成“Failed”，那么Video Test步驟的先決條件不滿足，因此它的狀態將會是“Skipped”，沒有被執行，這在實際測試中有時會用到。比如，前一項失敗的話，后續的一系列測試可能也就沒必要進行了。在步驟（5）中，If語句的條件表達式為PropertyExists（＂RunState.ProcessModelClient＂），而步驟（8）和（9）中是通過使用過程模型執行入口點Single Pass執行序列的，因此ProcessModelClient屬性是存在的，所以會有消息對話框彈出；如果換成“ExecuteRun MainSequence”，就不會彈出消息對話框了。需要注意的是，步驟（6）的消息表達式中包含了動態屬性RunState.Root.RunState.SequenceFile.Path，動態屬性在序列編輯狀態時不可訪問，如RunState.Root值為“Nothing”，因此當單擊表達式語法檢查按鈕圖標時，會彈出如圖5-19所示的警示窗口；如果確認表達式沒有問題，就可以忽略該警示。

在范例資源的第5章練習中，例程＜Exercises＞\Chapter 5\Step Property and RunState Property-solution.seq完成的是上面的練習，讀者可以運行該范例并觀察結果。
