1.3　數據與程序內存

8051單片機存儲器結構如圖1-10所示。存儲器分為4KB片內程序存儲器（片內ROM）、64KB片外程序存儲器（片外ROM）、256B片內數據存儲器（片內RAM）、64KB片外數據存儲器（片外RAM）4部分。

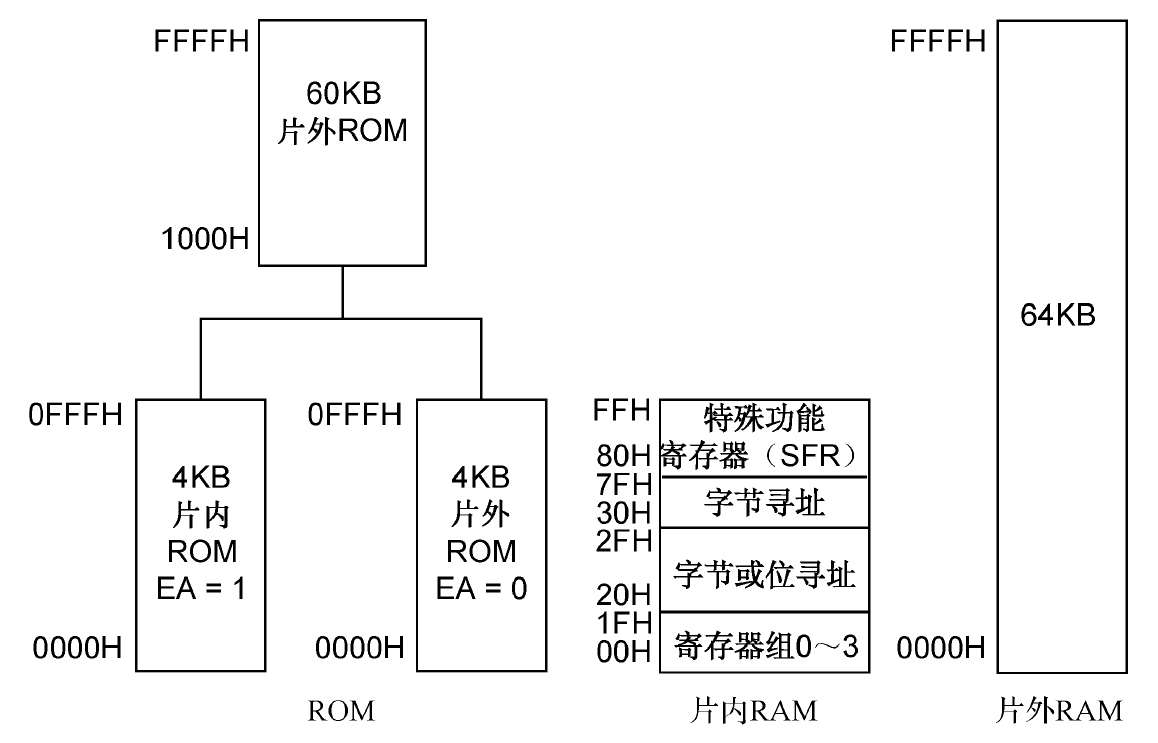

圖1-10　8051單片機存儲器的結構

在8051單片機存儲器中，片內ROM用于存放8051單片機控制程序，并可擴展至64KB，地址范圍為0000H～0FFFH，與4KB片內ROM地址重疊，使用過程中要用對其進行區分。對于帶片內ROM的8051單片機，當引腳為高電平時，程序運行時將從片內ROM的0000H地址開始執行，當程序計數器（PC）的值超過0FFFH時，自動轉換到片外ROM的1000H～FFFFH地址空間執行。

8051單片機片內RAM空間中，00H～7FH的128B空間是真正的RAM區，可讀/寫各種數據；片內RAM 80H～FFH的128B空間大部分被專門用于特殊功能寄存器（Special Function Register，SFR），8051單片機在這個空間安排了21個特殊功能寄存器（SFR）。無論是用匯編語言還是用C語言編寫單片機程序，都要熟練掌握這些特殊功能寄存器。

STC15系列單片機片內數據存儲器（SRAM）及其擴展空間如表1-2所示。

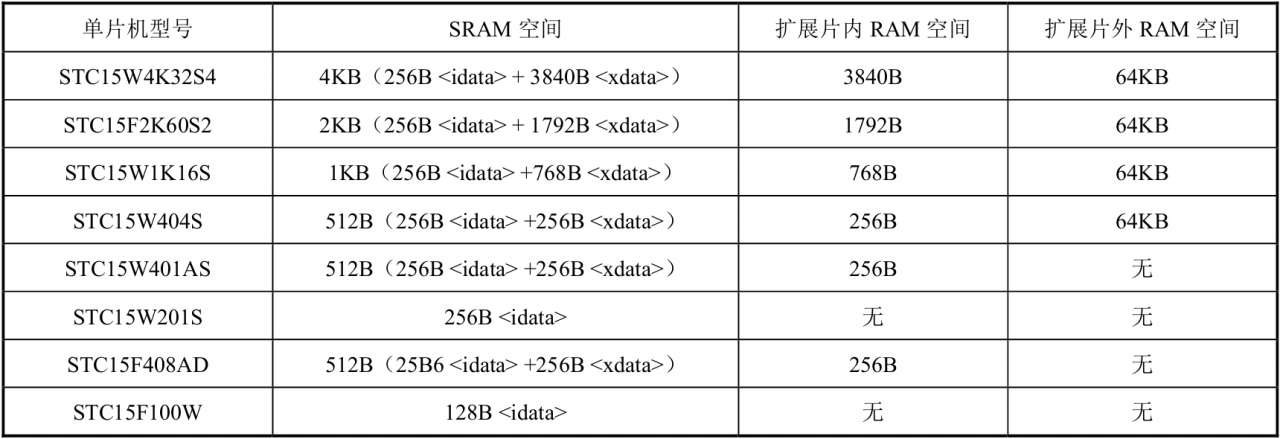

表1-2　STC15系列單片機片內數據存儲器（SRAM）及其擴展空間

片內RAM共256B，可分為3個部分：低128B RAM（與8051單片機兼容）、高128B RAM及特殊功能寄存器區（SFR）。其中，低128B數據存儲器可直接或間接尋址；高128B RAM與特殊功能寄存器區都使用地址80H～FFH，但在物理上二者是獨立的，使用時通過不同的尋址方式加以區分，高128B RAM只能間接尋址，特殊功能寄存器區只可直接尋址。STC15系列單片機存儲器結構如圖1-11所示。

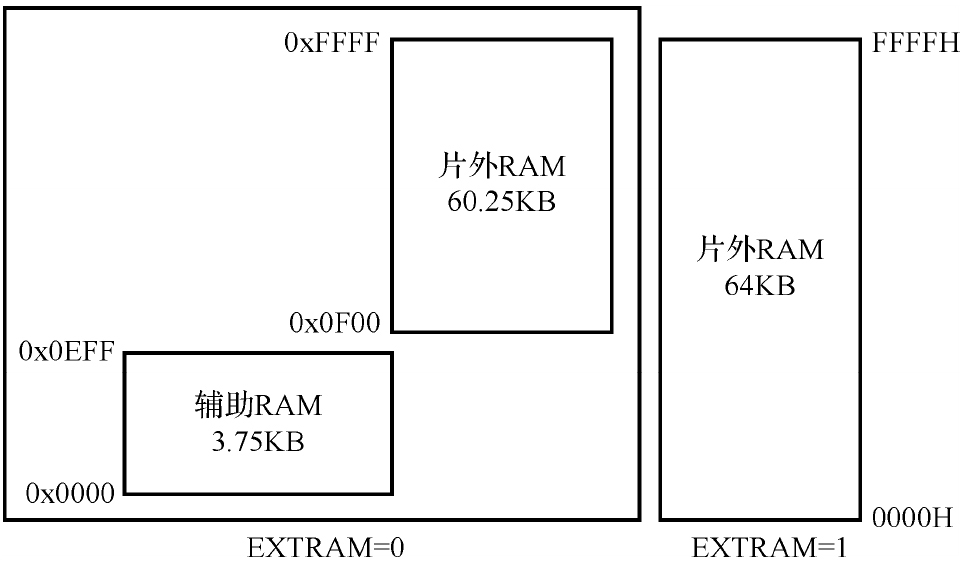

圖1-11　STC15系列單片機存儲器的結構

根據表1-2可知，STC15除了集成256B片內RAM外，還集成了3840B擴展RAM，地址范圍為0000H～0EFFH，訪問擴展片內RAM的方法和8051單片機訪問擴展片外RAM的方法相同，但是不影響P0（數據總線和低8位地址總線）、P2（高8位地址總線）、WR/P4.2、RD/P4.4和ALE/P4.5。

對于擴展的片內RAM，是否允許被訪問受輔助寄存器AUXR（地址為8EH）中的EXTRAM位控制。EXTRAM位默認為0，表示擴展的片內RAM可以被存取。以STC15W4K32S4單片機為例，訪問00H～0EFFH單元（3840B）要使用MOVX @DPTR指令；0F00H及以上單元均指片外RAM，而MOVX @Ri指令只能訪問0F00H～0FFFH單元。將EXTRAM位置1時，禁止訪問擴展的片內RAM，此時MOVX @DPTR/MOVX @Ri指令的使用與普通8052單片機相同，且訪問的均為擴展的片外RAM。STC15W4K32S4單片機擴展片外RAM的應用電路如圖1-12所示。

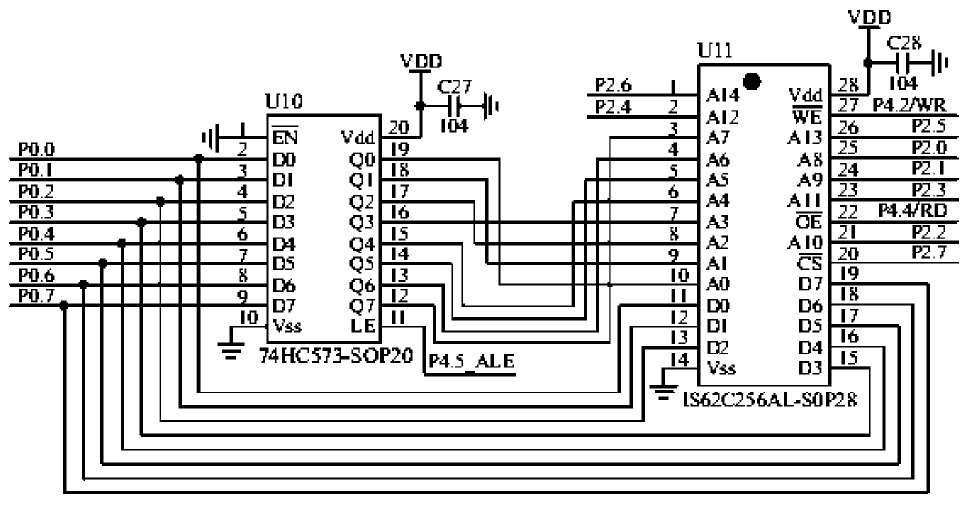

圖1-12　STC15W4K32S4單片機擴展片外RAM的應用電路
