4.3.1 流程圖

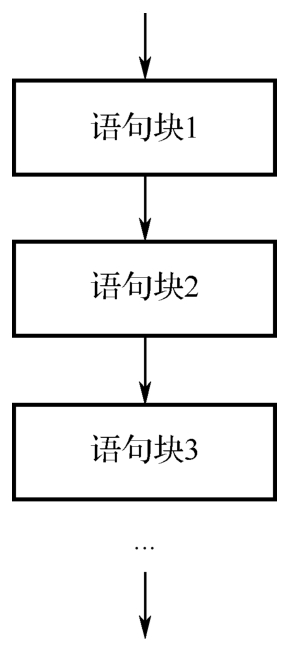

程序的執行方式（或者說流程）可以使用流程圖來表示。順序結構流程圖如圖4.6所示。

圖4.6 順序結構流程圖

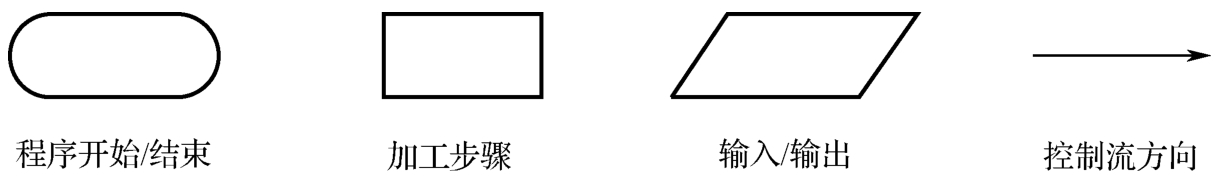

流程圖使用特定的圖形再加上文字說明來表示。其中，箭頭表示控制流方向、方框表示加工步驟。除了圖4.6所示的流程圖使用的圖形外，還可以使用一些其他圖形。圖4.7顯示了在流程圖中常用的圖形。

圖4.7 流程圖中常用的圖形

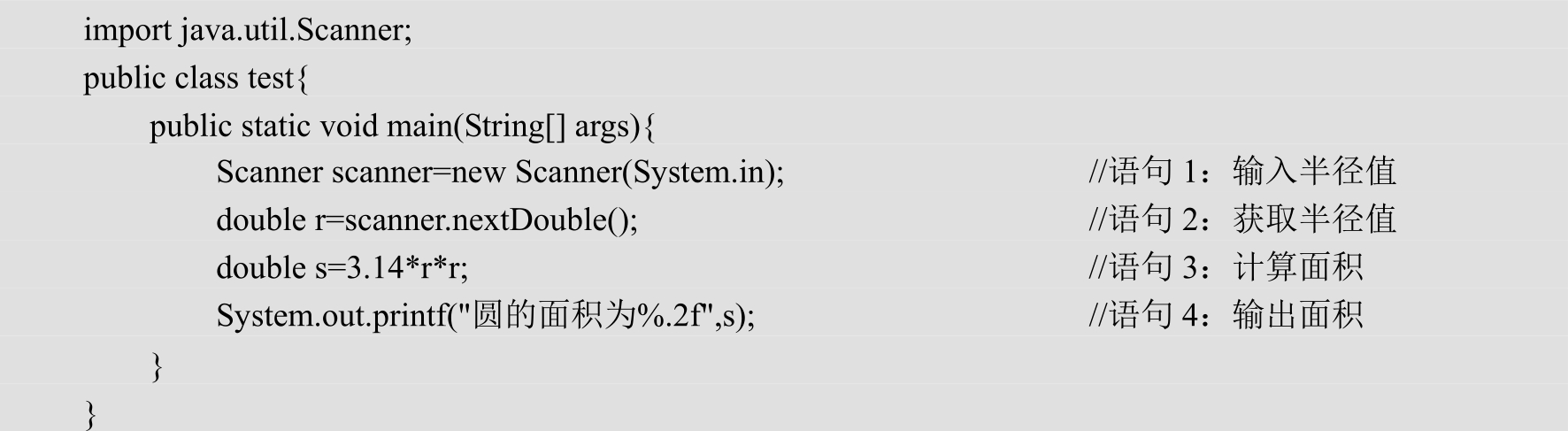

【示例4-3】下面將計算圓的面積。代碼如下：

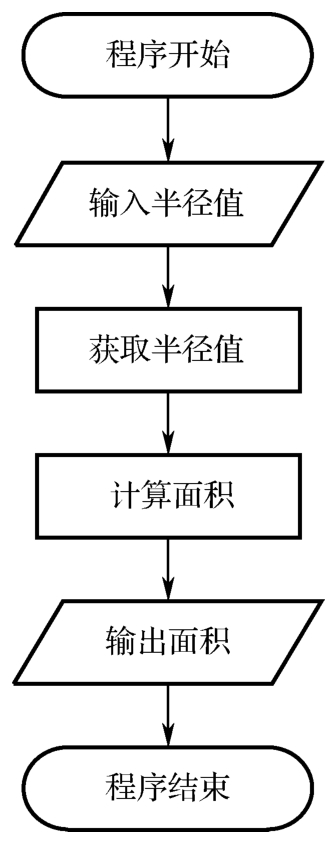

此程序就是順序執行的，其執行流程如圖4.8所示。

圖4.8 程序執行流程

當輸入的半徑為2.0時，運行結果如下：
