2.4　synchronzied同步鎖標記存儲分析

如果synchronized同步鎖想要實現多線程訪問的互斥性，就必須保證多個線程競爭同一個資源，這個資源有點類似于生活中停車位上的紅綠指示燈，綠燈表示車位閑置可以停車，紅燈表示車位繁忙不能停車。在synchronized中，這個共享資源就是synchronized(lock)中的lock鎖對象。

這就是對象鎖和類鎖能夠影響鎖的作用范圍的原因，如果多個線程訪問多個鎖資源，就不存在競爭關系，也達不到互斥的效果，就像生活中兩個停車位上的兩個紅綠指示燈，此時如果有兩輛車停車，這兩輛車之間就不會有競爭關系。

所以，從這個層面來看，要實現鎖互斥要滿足如下兩個條件。

? 必須競爭同一個共享資源。

? 需要有一個標記來識別當前鎖的狀態是空閑還是繁忙。

第一個條件通過lock鎖對象來實現即可，第二個條件需要有一個地方來存儲搶占鎖的標記，否則當其他線程來搶占資源時，不知道當前是應該正常執行還是應該排隊，實際上，這個鎖標記是存儲在對象頭中的，下面來簡單分析一下對象頭。

2.4.1　揭秘Mark Word的存儲結構

一個Java對象被初始化之后會存儲在堆內存中，那么這個對象在堆內存中存儲了哪些信息呢？

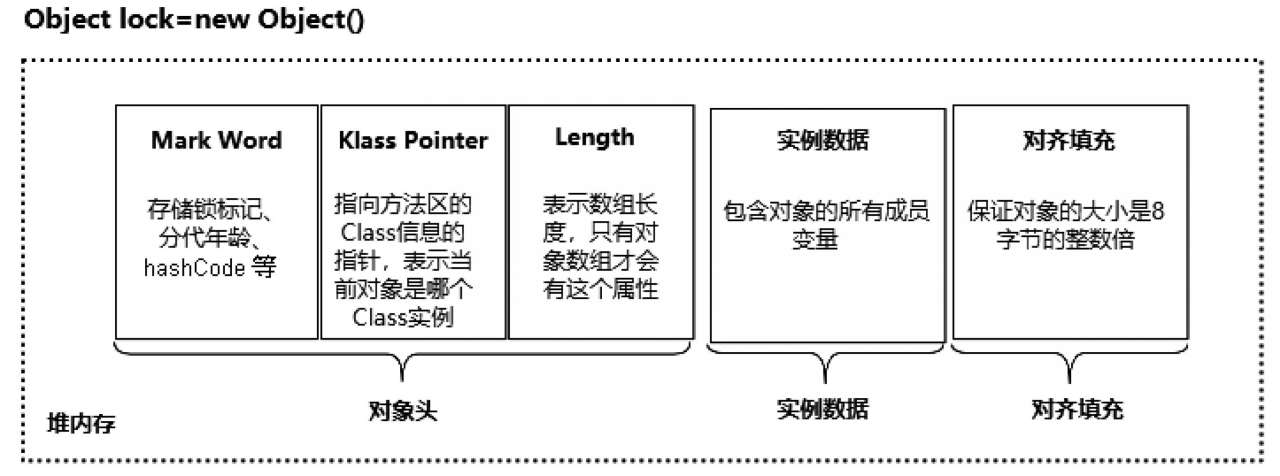

Java對象存儲結構可以分為三個部分：對象頭、實例數據、對齊填充。當我們構建一個Object lock=new Object()對象實例時，這個lock實例最終的存儲結構就對應如圖2-6所示的模型。

下面分別針對對象頭、實例數據、對齊填充的作用和存儲結構進行詳細的說明。

2.4.1.1　對象頭

Java中對象頭由三個部分組成：Mark Word、Klass Pointer、Length。

Mark Word

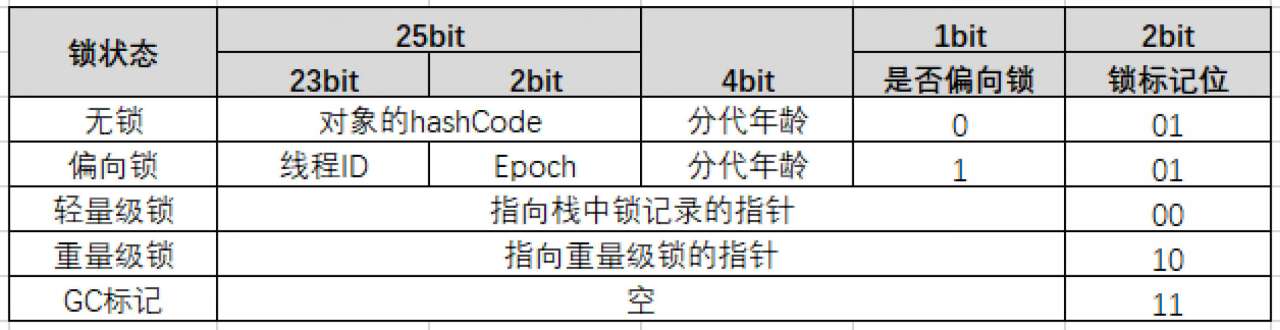

Mark Word記錄了與對象和鎖相關的信息，當這個對象作為鎖對象來實現synchronized的同步操作時，鎖標記和相關信息都是存儲在Mark Word中的，具體的相關存儲結構如圖2-7所示。

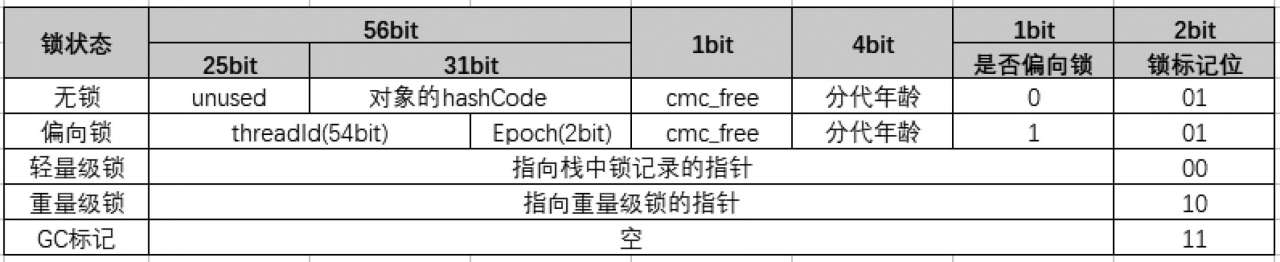

在32位系統中，Mark Word的長度是4字節，在64位系統中，Mark Word的長度是8字節，如圖2-8所示。

不管在32位還是64位系統中，Mark Word中都會包含GC分代年齡、鎖狀態標記、hashCode、epoch等信息。從圖中可以看到一個鎖狀態的字段，它包含五種狀態分別是無鎖、偏向鎖、輕量級鎖、重量級鎖、GC標記。Mark Word使用2bit來存儲這些鎖狀態，但是我們都知道2bit最多只能表達四種狀態：01、00、10、11，那么第五種狀態如何表達呢？Mark Word額外通過1bit來表達無鎖和偏向鎖，其中0表示無鎖、1表示偏向鎖。

關于不同鎖的狀態，筆者在后續的內容中會詳細說明。

Klass Pointer

Klass Pointer表示指向類的指針，JVM通過這個指針來確定對象具體屬于哪個類的實例。

它的存儲長度根據JVM的位數來決定，在32位的虛擬機中占4字節，在64位的虛擬機中占8字節，但是在JDK 1.8中，由于默認開啟了指針壓縮，所以壓縮后在64位系統中只占4字節。

Length

表示數組長度，只有構建對象數組時才會有數組長度屬性。

2.4.1.2　實例數據

實例數據其實就是類中所有的成員變量，比如，一個對象中包含int、boolean、long等類型的成員變量，這些成員變量就存儲在實例數據中。

實例數據占據的存儲空間是由成員變量的類型決定的，比如boolean占1字節、int占4字節、long占8字節。如果成員變量是引用類型，那么它的數據大小與虛擬機位數和是否開啟壓縮指針有關系。

2.4.1.3　對齊填充

對齊填充本身沒有任何含義，其目的是使得當前對象實例占用的存儲空間是8字節的倍數，所以如果一個對象的字節大小不是8字節的整數倍，會使用對齊填充來達到這一目的。

為什么要通過增加存儲空間來做填充呢？其實，這類的設計基本上都離不開空間換時間的理念。深層次的原因在于減少CPU訪問內存的頻率，從而達到性能提升的效果，對于這部分的分析，筆者會在第3章中詳細說明。

2.4.2　圖解分析對象的實際存儲

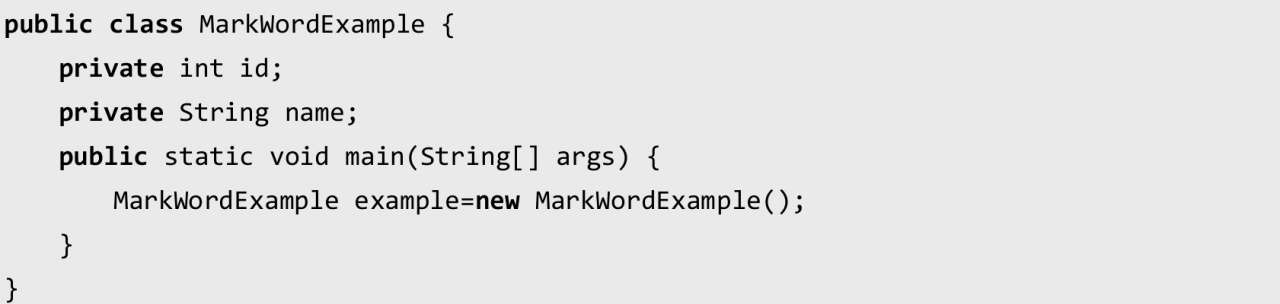

為了讓讀者更好地理解對象在內存中的布局，我們使用下面這個程序來進行詳細說明。

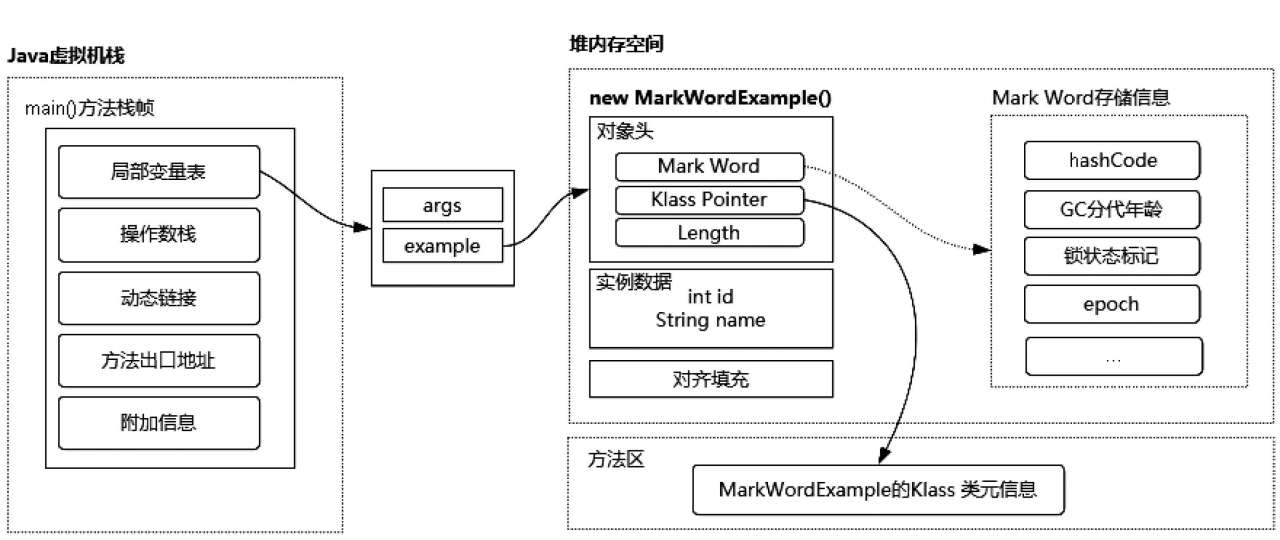

從上述代碼中可以看到，在main()方法中定義了MarkWordExample對象實例，并且該對象包含兩個成員變量：id和name。在main()方法運行之后，就會形成如圖2-9所示的存儲結構。

2.4.3　通過ClassLayout查看對象內存布局

為了更加直觀地看到一個對象的內存布局信息，OpenJDK官方提供了一個JOL（Java Object Layout）工具，使用步驟如下。

第一步，通過maven依賴引入JOL工具。

第二步，創建一個普通對象。

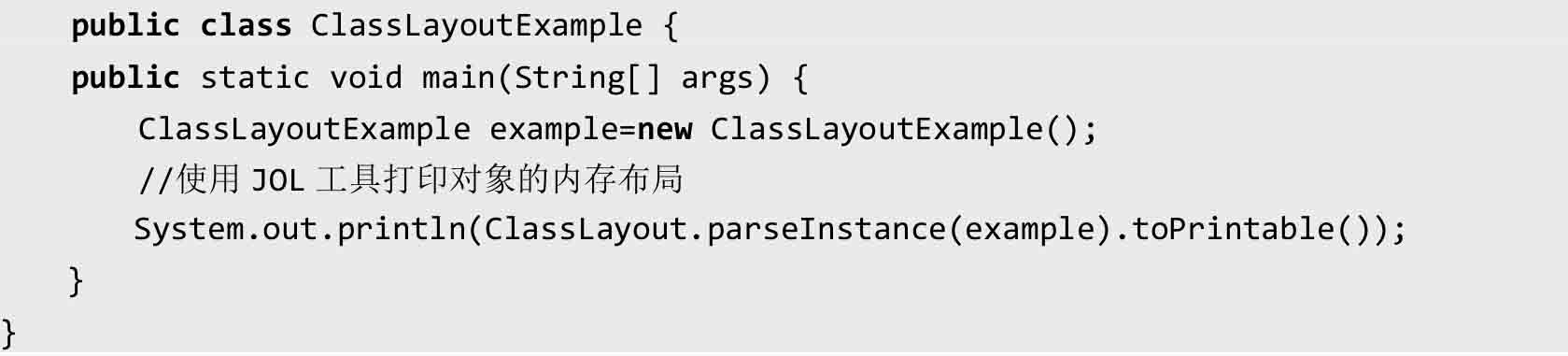

第三步，通過JOL工具打印對象的內存布局。

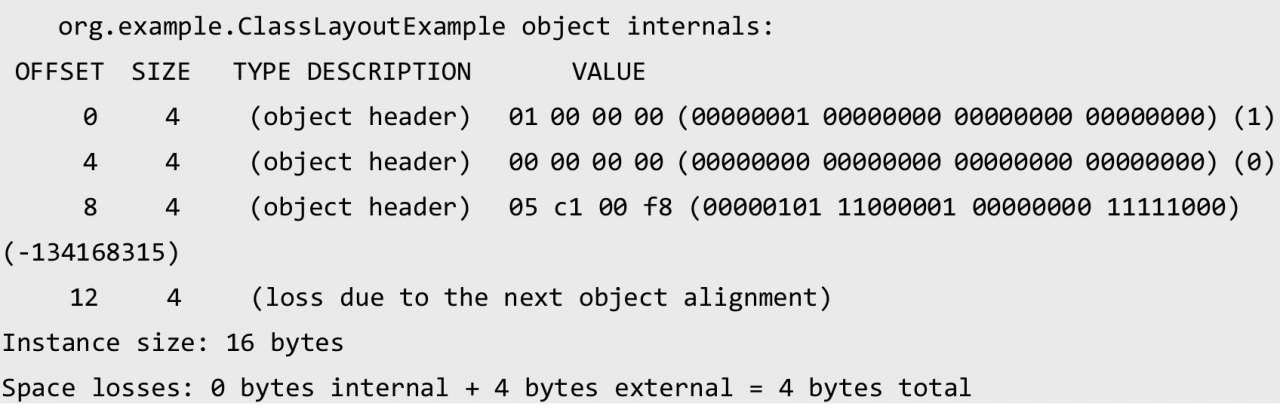

第四步，運行結果如下。

字段說明：

? OFFSET：偏移地址，單位為字節。

? SIZE：占用的內存大小，單位為字節。

? TYPE DESCRIPTION：類型描述，其中object header為對象頭。

? VALUE：對應內存中當前存儲的值。

上述內容的解讀如下：

? TYPE DESCRIPTION字段對應的部分表示對象頭（object header），一共占12字節，前面的8字節對應的是對象頭中的Mark Word，最后4字節表示類型指針，它只占4字節是因為默認對指針進行了壓縮。

? TYPE DESCRIPTION字段對應的（loss due to the next object alignment）描述部分，表示對齊填充，這里填充了4字節，從而保證最終的內存大小是8字節的整數倍。最終輸出的Instance size: 16 bytes表示當前對象實例占16字節。

由于ClassLayoutExample只是一個空對象定義，因此在打印結果中只有對象頭和對齊填充，沒有實例數據部分。

2.4.3.1　關于壓縮指針

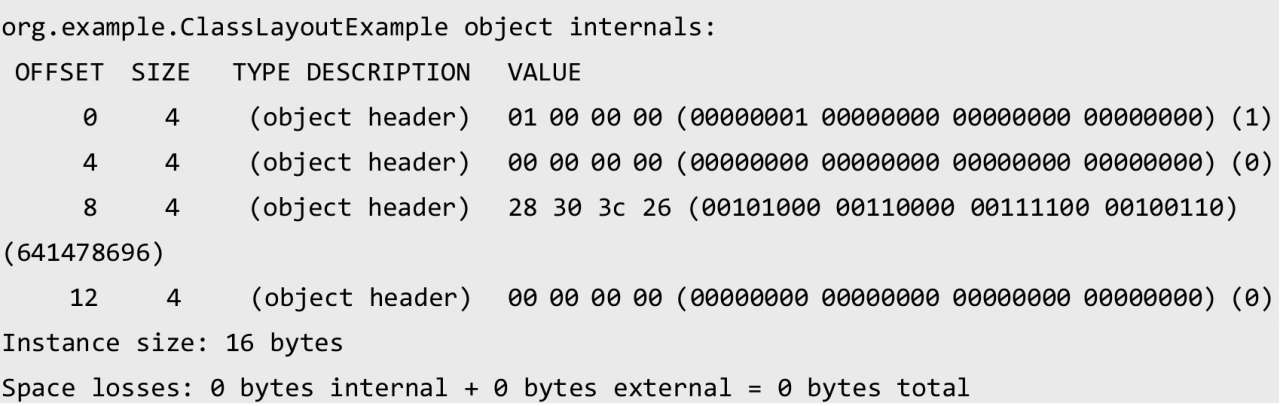

在默認打印的對象內存布局信息中，Klass Pointer被壓縮成4字節，如果我們不希望開啟壓縮指針功能，則可以增加一個JVM參數-XX:-UseCompressedOops。再次運行ClassLayoutExample，得到的結果如下。

從結果來看，Klass Pointer由4字節變成了8字節，而此時該對象的大小正好是16字節，是8字節的整數倍，因此不需要進行填充了。

2.4.3.2　詳述對齊填充的作用

CPU在訪問內存讀取數據時，并不是按照逐個字節來訪問的，而是以字長（Word Size）為單位來訪問的。簡單地說，字長是指CPU一次能夠并行處理的二進制位數，字長總是8字節的整數倍。

比如在64位的操作系統中，CPU訪問內存讀取數據的單位就是8字節，在32位的操作系統中，CPU訪問內存讀取數據的單位是4字節，這樣設計的目的是減少CPU訪問內存的次數，提升CPU的使用率。

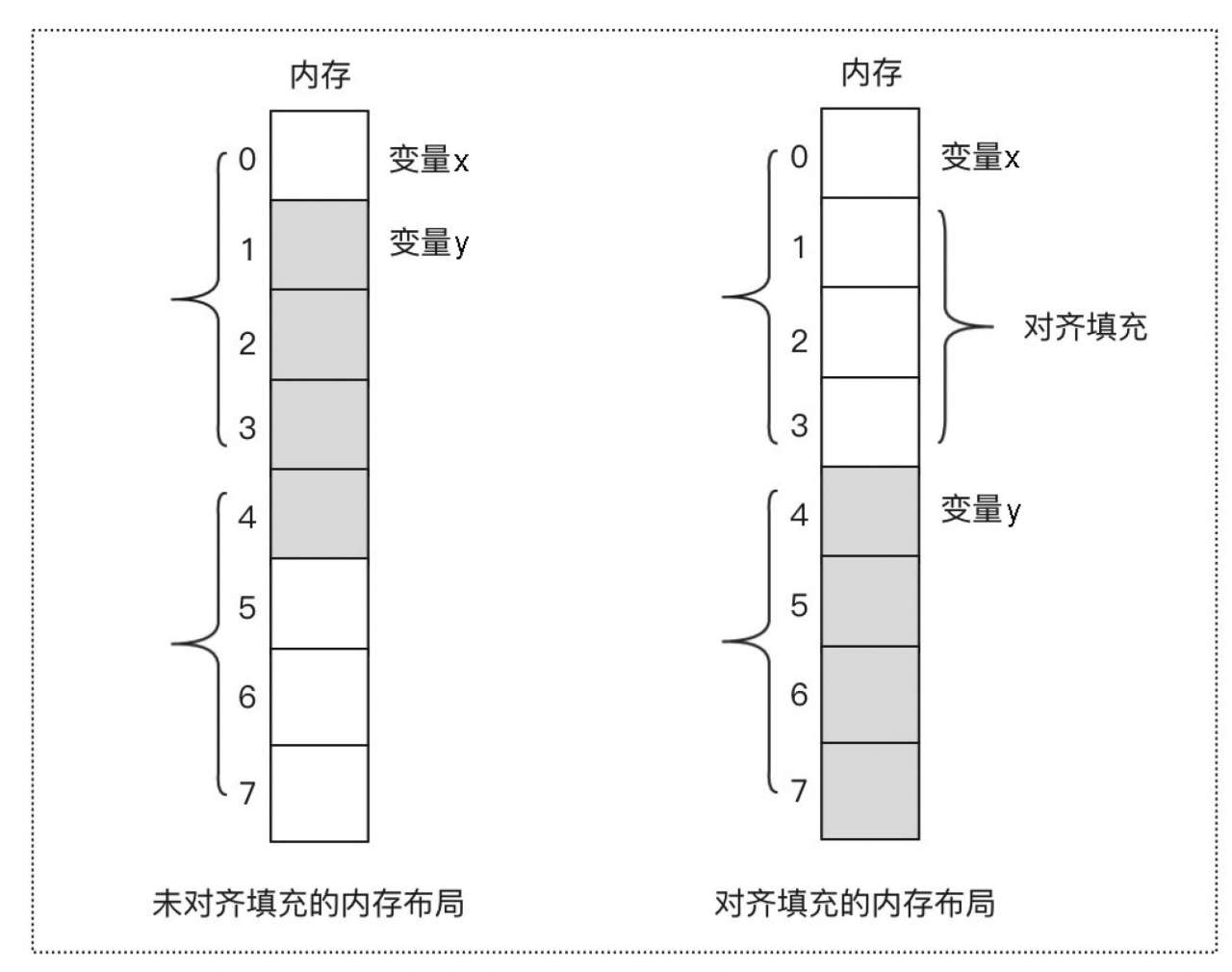

假設一個變量在內存中的存儲跨越兩個字長，形成如圖2-10所示的結構，比如一個int類型的變量y占4字節，圖2-8左邊表示未對齊填充的內存布局，它會存在跨字長存儲，右邊表示對齊填充后的內存布局，不存在跨字長存儲的情況。

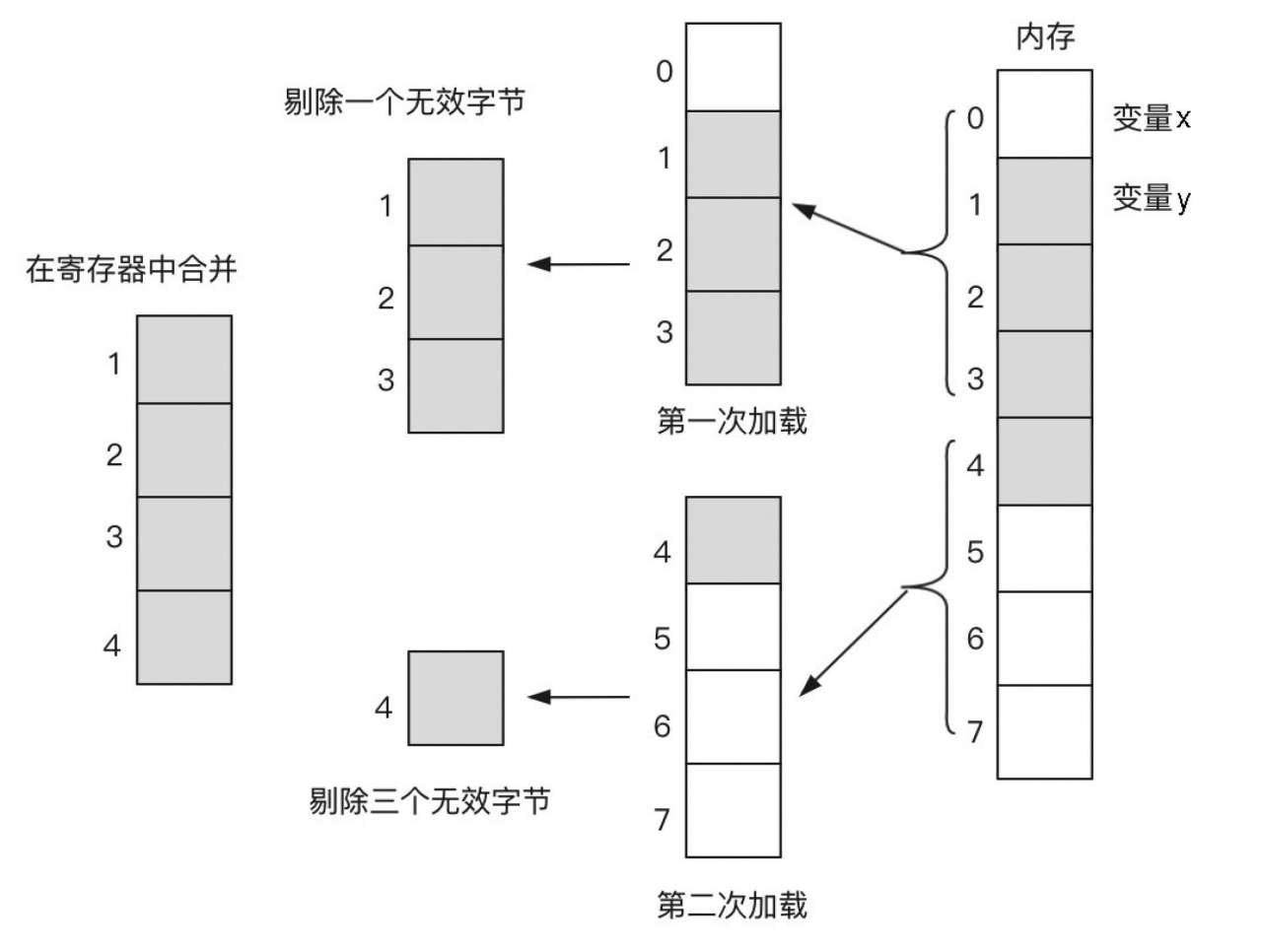

如圖2-11所示，在未對齊填充的內存布局中，CPU要讀取變量y，由于跨越了兩個字長，所以需要訪問兩次內存，第一次讀取第一個字長獲得最后三個有效字節，第二次讀取第二個字長獲得第二個字長的第一個有效字節，然后在寄存器中進行拼接。

但是在對齊填充的內存布局中，CPU讀取變量x或者y，都只需要一次內存訪問，雖然做了無效填充，但是訪問內存的次數減少了，這種方式的計算性能更高，因此本質上來說這就是一種空間換時間的設計方式。

2.4.4　Hotspot虛擬機中對象存儲的源碼

在Hotspot虛擬機中，我們在使用new來創建一個普通對象實例的時候，實際上在JVM層面會創建一個instanceOopDesc對象，而如果對象實例是數組類型，則會創建一個arrayOopDesc對象。instanceOopDesc對象的定義在Hotspot源碼的instanceOop.hpp文件中，arrayOopDesc對象定義在Hotspot源碼的arrayOop.hpp文件中。

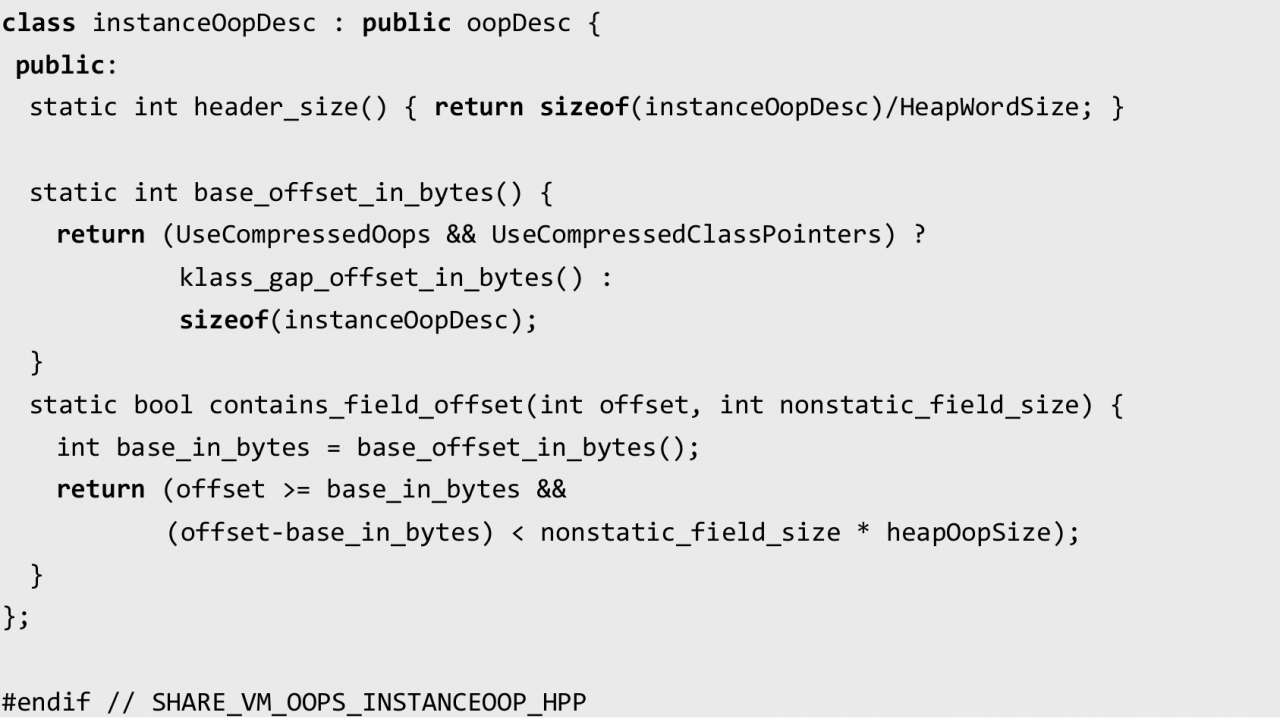

當在Java中實例化一個對象時，在JVM中會創建一個instanceOopDesc對象，該對象定義在instanceOopDesc.hpp文件中，核心代碼如下。

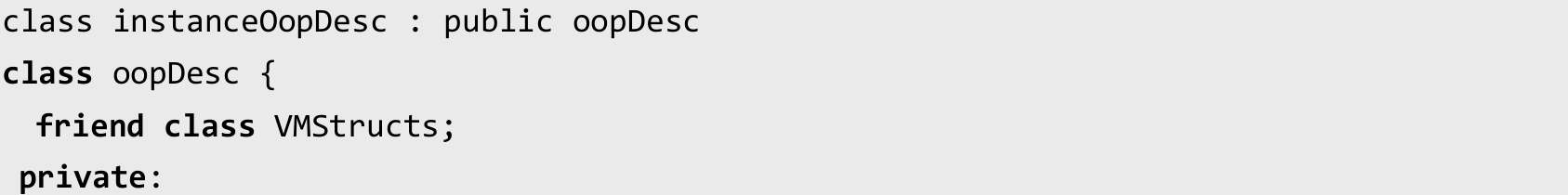

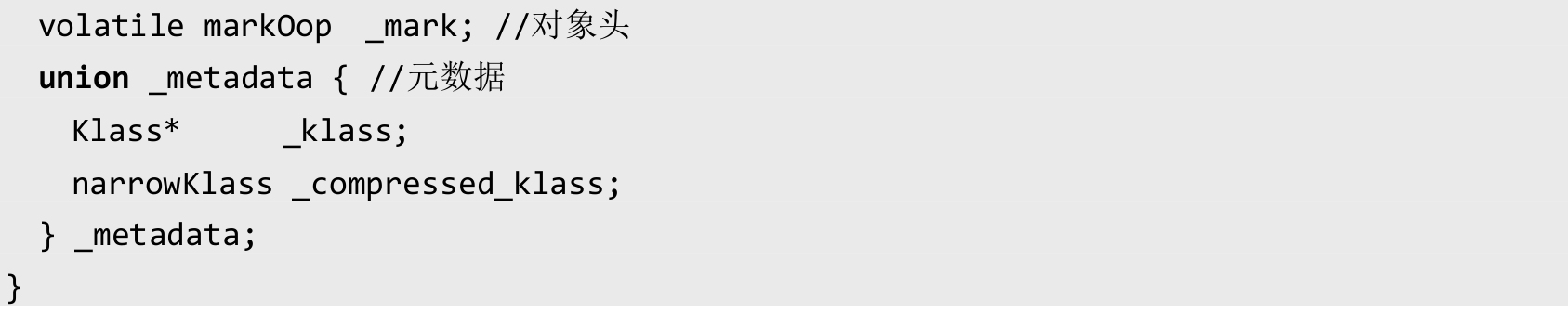

instanceOopDesc繼承了oopDesc，oopDesc的定義在oop.hpp文件中，代碼如下。

這種寫法給出了C++中的繼承關系，在普通實例對象中，oopDesc的定義包含兩個成員，分別是_mark和_metadata，Hotspot虛擬機采用OOP-Klass模型來描述Java對象實例，OOP（Ordinary Object Point）指的是普通對象指針，Klass用來描述對象實例的具體類型。

? _mark表示對象標記，屬于markOop類型，也就是前面提到的Mark Word，它記錄了對象和鎖有關的信息。

? _metadata表示類元信息，類元信息存儲的是對象指向它的類元數據（Klass）的首地址。

○ Klass表示普通指針，指向該對象的類元信息，也就是屬于哪一個Class實例。

○ _compressed_klass表示壓縮指針，默認開啟了壓縮指針，在開啟壓縮指針之后，存儲中占用的字節數會被壓縮。

接著我們重點關注markOop這個對象屬性，markOop是一個markOopDesc類型的指針，它的定義在oopsHierarchy.hpp文件中。

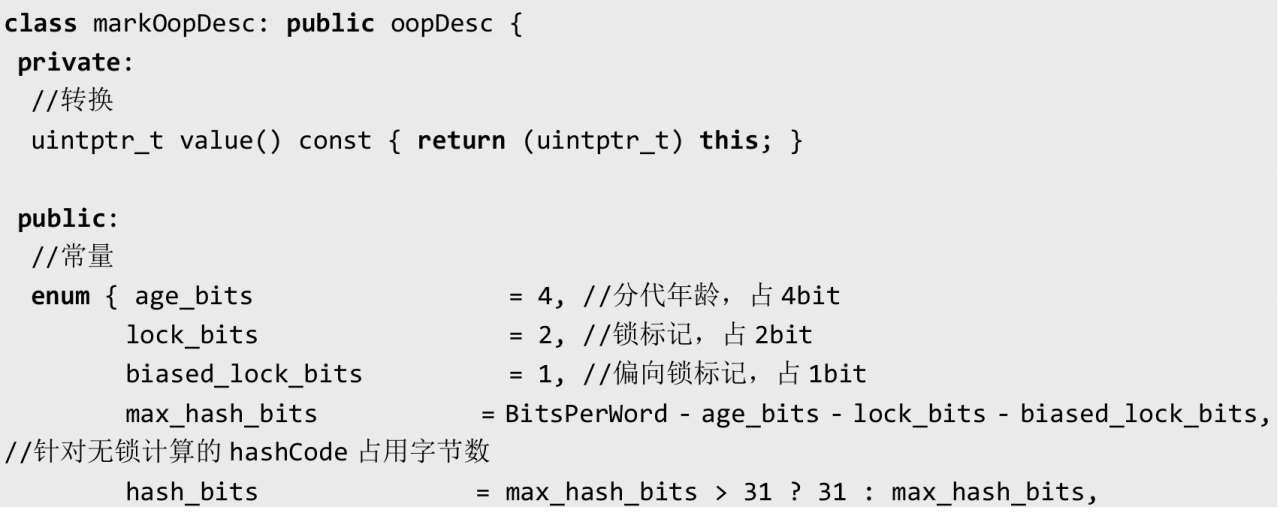

在Hotspot中，markOopDesc這個類的定義在markOop.hpp文件中，代碼如下：

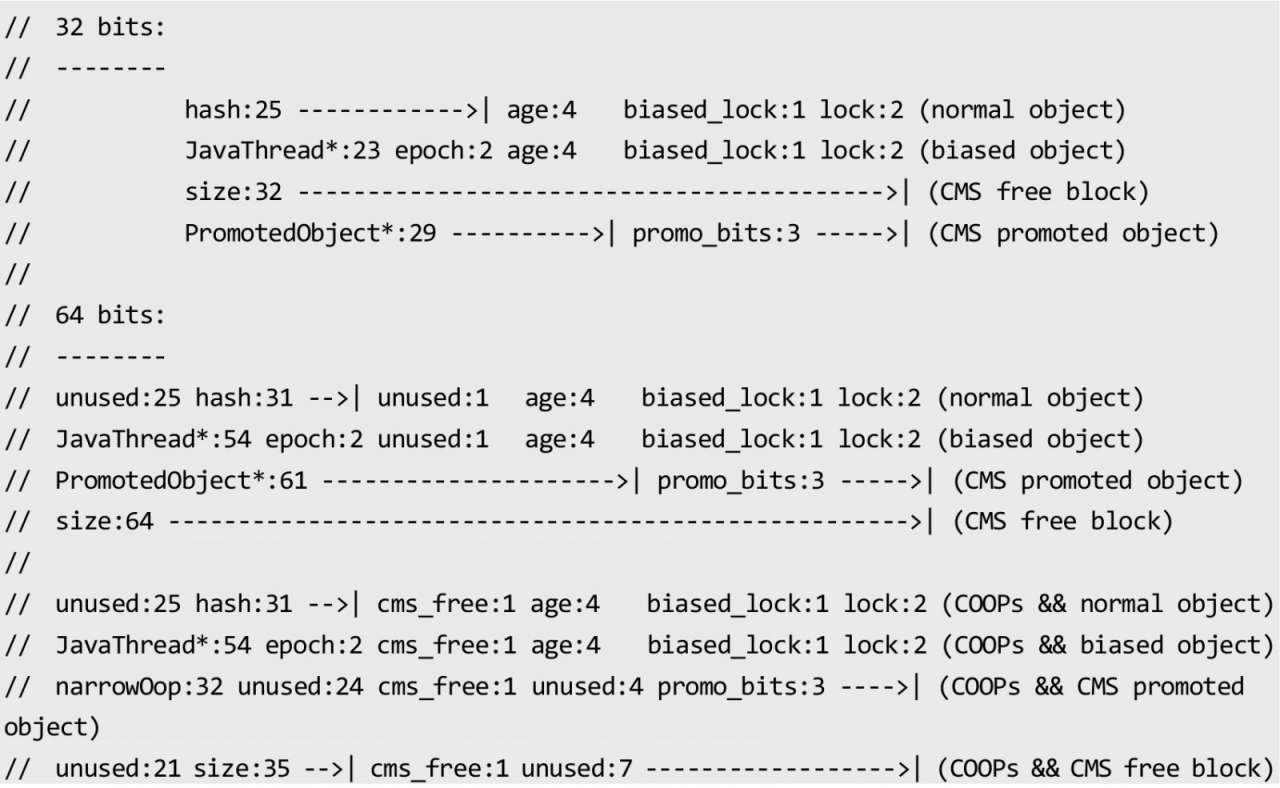

實際上，在markOop.hpp文件的注釋中，同樣可以看到Mark Word在32位和64位虛擬機上的存儲布局。

至此，我們從JVM的源碼中完整地驗證了與對象頭相關的存儲信息。
