1.2　PLC的組成和工作原理

1.2.1　PLC基本組成

PLC的基本組成包括硬件和軟件兩大部分。硬件部分包括CPU、存儲器、I/O接口、擴展接口、通信接口以及電源等；軟件部分包括系統軟件和用戶程序等。

（1）硬件組成

①CPU。PLC的核心部件，由大規模或超大規模的集成電路芯片構成，有8位、16位和32位等處理器，是運算和控制中心。通常所采用的處理器性能越高，PLC的功能就越強。

②存儲器。存放系統軟件（程序）、用戶程序和運行數據的單元，包括只讀存儲器（ROM）和隨機讀寫存儲器（RAM）。大多數PLC都有擴展存儲器，如多媒體卡（MMC）、壓縮閃存卡（CF）和安全數字卡（SD）等。

③I/O接口。PLC與現場信號的連接部件。PLC通過輸入接口獲得現場各種參數的信號（電壓、電流等）等；而通過輸出接口，PLC把執行程序后得到的結果送到現場的執行機構實現控制，如繼電器、電磁閥、控制閥等。

④擴展接口。用于PLC擴展I/O點數、信號類型和功能。擴展接口的形式有串行擴展、并行擴展和專用擴展等。

⑤通信接口。用于連接編程設備（如編程終端、筆記本電腦和組態站）、I/O模塊和其他智能設備等。通常分為通用接口和專用接口兩種。通用接口指標準通用的接口，如RS-232、RS-485、通用串行總線接口（USB）、以太網口等；專用接口指各PLC廠家專有的接口，如A-B PLC的缺省協議（DF1）[注]和增強型數據總線（DH+）[注]等。

⑥電源。把外部電源變成PLC內部所需要的直流電源。很多小型PLC還可向外提供隔離的直流電源，如24V DC。

（2）軟件組成

PLC的軟件組成分為系統軟件（系統程序）和用戶程序兩部分。

①系統軟件。由制造廠家設計和提供，包括固化在控制器存儲器中的系統程序、各種智能模塊或接口的固件、編程終端軟件，以及在組態站上安裝使用的各種組態編程軟件等。系統軟件通常用于編程組態、系統診斷、輸入輸出處理、編譯、仿真、網絡及通信處理、內部和外部監控[注]等。如羅克韋爾自動化（RA）的ControlLogix系統中的各種固件軟件，組態站用的Studio5000、RSLogix Emulate5000、FactoryTalk View和西門子的WinCC、Step7等都是系統軟件。

②用戶程序。指用戶根據工程應用的控制要求，按照使用的PLC所規定的編程語言（或指令系統）而編寫的應用程序。用戶程序常采用梯形圖、結構文本、功能塊等方式來編寫，然后用編程工具（如手持編程器、智能圖形終端、組態站或工程師站）進行編程并輸入到PLC的存儲器中去。用戶程序除PLC的控制邏輯外，對有人機界面的系統還包括界面（如觸屏、操作面板或工作站等）的應用程序等，如5號壓縮機控制程序、C罐區可燃氣體檢測系統（GDS）組態文件等都屬于用戶程序。

1.2.2　PLC工作過程

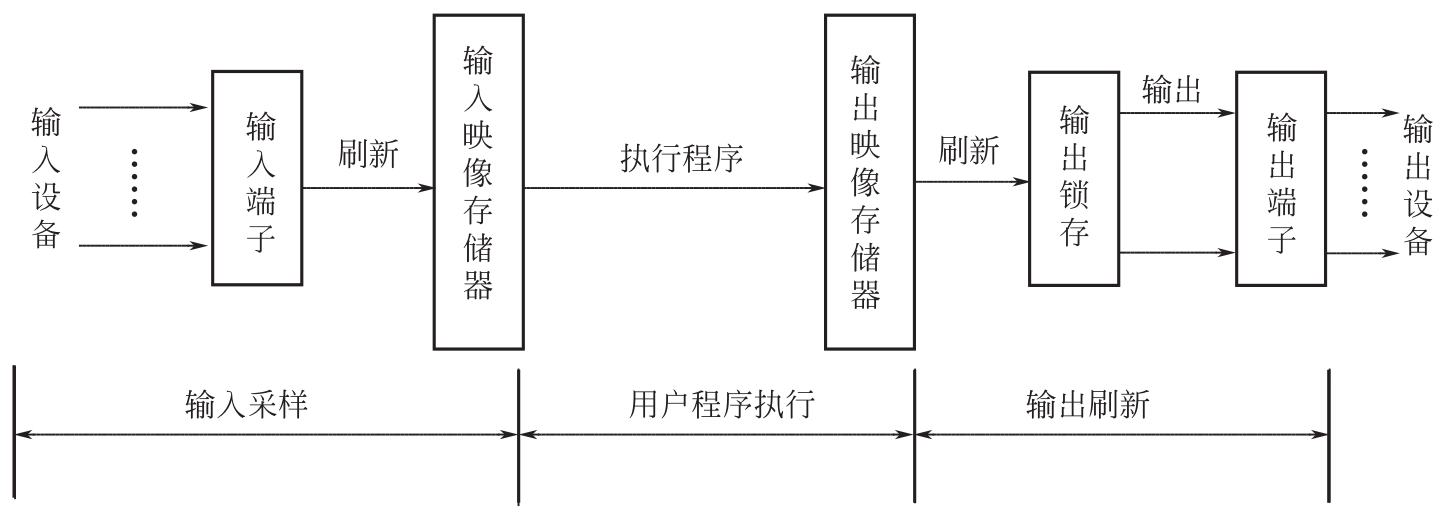

PLC在運行狀態下，按照一定的順序循環執行系統的各種任務，包括系統輸入采樣、執行用戶程序、輸出刷新和內部處理等。這個執行的工作過程，稱為PLC的循環掃描過程。循環一次所需要的時間稱為PLC的一個掃描周期。PLC的I/O掃描運行方式如圖1-1所示。

①輸入采樣。將所有輸入信號的狀態讀入到PLC的存儲器（稱為輸入映像存儲器）中去。采樣結果將在PLC的程序執行時被使用。

②用戶程序執行。按由上到下的順序?qū)τ脩舫绦蜻M行掃描，從輸入映像存儲器獲得所需數據，再將梯形圖執行結果寫到指定的輸出存儲器（稱為輸出映像存儲器）中保存。

③輸出刷新。用戶程序執行結束后，輸出映像存儲器中所保存的輸出狀態轉到輸出鎖存電路、驅動用戶輸出設備。這時，PLC才真正輸出。

④系統內部處理。指為了保證PLC正常、可靠運行的內部管理工作，如運行超時狀態監測、中斷處理和各種請求及隊列處理等。

從PLC的掃描運行方式可以知道：

①PLC在執行程序時所用到的數值或狀態取自輸入映像存儲器，并在程序執行階段保持不變，從而保證在同一個掃描周期內，某一個輸入狀態對整個用戶程序是一致的，不會在程序執行時產生混亂；

②輸出映像存儲器的狀態，取決于執行程序輸出指令的最后結果。

這是理解傳統PLC循環掃描工作原理的關鍵。可以這樣認為：PLC的輸入狀態是在同一時間采集到的，PLC根據這些輸入狀態信息，在一定的時間內完成用戶程序的掃描處理，并將控制信息集中輸出。隨著多CPU、多任務控制器的出現，I/O數據的通信方式和程序掃描的過程變得復雜，各種任務（如連續任務或中斷任務）和規劃的程序（或設備階段、例程）會影響輸出數據的刷新，循環掃描的概念有了新的擴展。在應用時要注意系統的高層管理和優化。
