2.2　編譯型UDF

編譯型UDF的構建方式與ANSYS Fluent可執行文件自身的構建方式相同。在代碼構建過程中，其利用一個名為Makefile的腳本文件來調用C編譯器構建一個目標代碼庫。該對象庫與其編譯過程中所使用的Fluent版本及計算機體系結構相關。因此，若改變了計算機操作系統或Fluent版本，UDF對象庫必須重新構建。UDF的編譯過程通常涉及源代碼的編譯和加載兩個步驟。

編譯/構建過程需要一個或多個UDF的源文件（例如myudf.c），并將它們編譯成對象文件（例如myudf.o或myudf.obj），之后將其構建成一個共享庫（例如libudf.dll）與目標文件。

如果使用GUI方式編譯源文件，則當用戶單擊“Compiled UDF”對話框中的“Build”按鈕時，將執行編譯/構建過程。Fluent軟件將自動為用戶基于在該會話期間運行的ANSYS Fluent的體系結構和版本（例如hpux11/2d）構建用戶命名的共享庫（例如libudf），并存儲UDF對象文件。

如果使用TUI方式編譯源文件，則首先必須設置共享庫的目標文件夾，同時修改名為Makefile的腳本文件以指定源參數，然后執行Makefile文件實現源代碼的編譯與構建。使用TUI方式編譯UDF具有允許從非ANSYS Fluent源文件派生的預處理對象文件鏈接到ANSYS Fluent的諸多優點，這些功能用GUI編譯無法實現。

構建共享庫（使用TUI或GUI）后，將UDF庫加載到ANSYS Fluent中，然后再使用它。可以使用“Compiled UDFs”對話框中的“Load”按鈕來執行此操作。加載完成后，共享庫中包含的所有已編譯的UDF將在ANSYS Fluent的圖形對話框中變?yōu)榭梢姾涂蛇x。

如果在加載UDF庫時寫入case文件，則庫將與case文件一起保存，并在之后讀取該case 文件時自動加載。這種“動態加載”過程可以節省用戶每次運行模擬時重新加載編譯庫的時間。

2.2.1　C編譯器

不管是使用GUI還是使用TUI方式編譯UDF，都需要使用本機運行的操作系統以及C編譯器。大多數的Linux操作系統上都已經集成了C編譯器，但是如果是在Microsoft Windows系統上編譯UDF，則在編譯之前必須確保本機上已經安裝了MicroSoft Visual Studio。對于Linux機器，ANSYS Fluent支持任意符合ANSI標準的C編譯器（如GCC）。

在進行UDF編譯之前，需要設置編譯環境，這通常可以通過修改UDF.bat文件來實現。如圖2-3所示。

2.2.2　GUI方式編譯UDF

利用GUI方式編譯UDF源文件、構建共享庫以及加載UDF庫到Fluent中，可以采用以下步驟。

步驟1：確保要編譯的UDF源文件與cas和dat文件在同一工作路徑下。

步驟2：讀取（或創建）case文件。

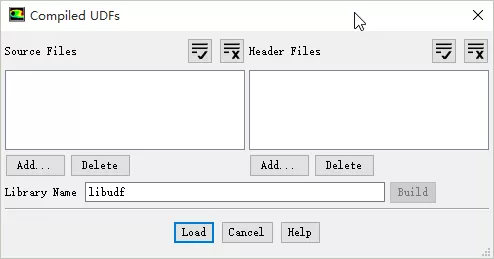

步驟3：打開Compiled UDFs對話框，如圖2-4所示。可通過樹形菜單Parameters & Customization→User Defined Functions→Compiled...啟動該對話框。

步驟4：在Compiled UDF對話框中點擊按鈕Add...添加源文件和頭文件。

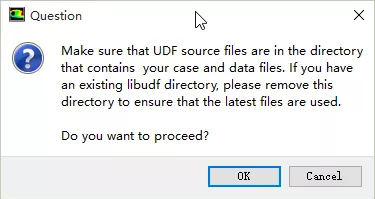

步驟5：在Library Name后的文本框中輸入共享庫的名稱，之后點擊Build按鈕構建共享庫。其間會彈出如圖2-5所示的提示對話框。可以選擇無視，點擊OK按鈕繼續。

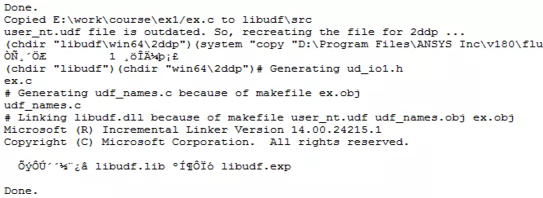

編譯完成后會在TUI窗口出現如圖2-6所示的對話框。仔細檢查提示信息，沒有出現error則表示編譯成功。圖中出現有亂碼，不知道是從Fluent哪個版本開始就出現這種情況，可以不用管。

步驟6：點擊Load按鈕加載UDF。如果沒有錯誤，加載完housing會在TUI窗口中出現如圖2-7所示的對話框，其中會顯示UDF宏名稱，如圖中所示的velocity和domainInit。

2.2.3　命令行方式編譯UDF

除了可以利用圖形界面編譯UDF外，F(xiàn)luent還提供了利用命令行命令的方式編譯UDF。利用命令行方式進行編譯，能夠允許用戶調用一些非Fluent源文件之外的庫文件。采用該方式編譯UDF，通常首先需要?jiǎng)?chuàng)建好文件目錄結構，之后編輯makefile文件，利用makefile文件編譯源文件。

（1）創建文件目錄結構

在Windows系統中編譯UDF，需要兩個文件makefile_nt.udf與user_nt.udf。特別重要的是在user_nt.udf文件中指定源文件編譯參數。構建文件目錄結構采用以下步驟：

步驟1：在當前工作目錄下，創建新的文件夾存儲UDF庫，例如創建文件夾libudf。

步驟2：在libudf文件夾下創建新的文件夾，命名為src。

步驟3：將所有UDF源文件放入src文件夾中。

步驟4：在libudf文件夾下創建架構文件夾。如64bit Windows操作系統，則創建win64文件夾，路徑為libudf\win64。

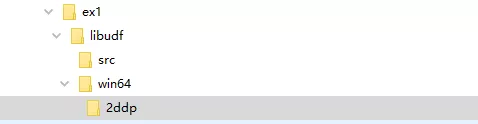

步驟5：在架構文件（libudf\win64）下創建Fluent版本文件夾。如是單精度2d版本，則創建文件夾2d。一些版本信息如表2-1所示。文件路徑如圖2-8所示。

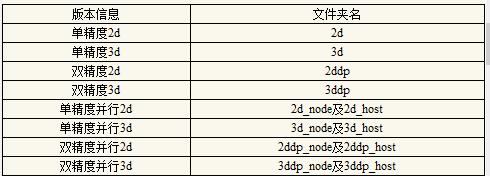

表2-1　版本及對應的文件夾

步驟6：從Fluent安裝路徑中（如c：\ANSYS Inc\v180\fluent\fluent18.0.0\src\udf）拷貝文件user_nt.udf到所有的版本子文件夾中（如libudf\win64\3d）。

步驟7：從Fluent安裝路徑中（如c：\ANSYS Inc\v180\fluent\fluent18.0.0\src\udf）拷貝文件makefile_nt.udf到所有的版本子文件夾中（如libudf\win64\3d），并改名為makefile。

Linux環境下的文件目錄設置與此有些許差異。

（2）編譯文件

當文件目錄設置完畢并且所有文件已經放置到指定位置后，就可以利用TUI來編譯及構建UDF共享庫。在Windows系統中，采用以下步驟：

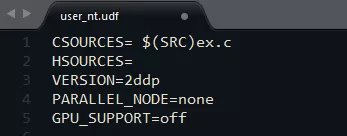

步驟1：修改user_nt.udf文件。修改文件中的四個參數：CSOURCES、HSOURCES、VERSION以及PARALLEL_NODE。user_nt.udf文件內容類似圖2-9所示。

CSOURCES=：指定要編譯的UDF源文件。在所有文件名前面加上前綴$(SRC)。多個文件可以連著寫，如“(SRC)udfexample1.c(SRC)udfexample2.c”。

HSOURCES=：指定要編譯的UDF頭文件。同樣在所有文件名前面加上$(SRC)前綴。多個文件可以連著寫，如“(SRC)udfexample1.h(SRC)udfexample2.h”。

VERSION=：運行的求解器版本信息，與user_nt.udf文件所在文件夾保持一致。可輸入的版本信息包括2d, 3d, 2ddp, 3ddp, 2d_host, 2d_node, 3d_host, 3d_node, 2ddp_host, 2ddp_node, 3ddp_host, or 3ddp_node。

PARALLEL_NODE=：指定并行通信庫。指定為None表示采用串行，其他并行包括：ibmmpi（利用IBM MPI并行）、intel(利用intel MPI并行)以及msmpi（利用微軟MPI）。在并行計算中需要同時設置host及node文件夾下的user_nt.udf文件。

步驟2：利用Visual Studio命令行界面進入每一個版本文件夾（如libudf\win64\2d），輸入nmake執行編譯操作。若編譯存在問題，可以在修改源文件后通過執行nmake clean及nmake重新編譯。

2.2.4　GCC方式編譯UDF

（1）下載并安裝GCC

Fluent UDF編譯之所以需要依賴Visual Studio，主要原因是因?yàn)镕luent并未內置任何C編譯器。當前用于C/C++的編譯器較多，除了微軟的MSVC（就是集成在Visual Studio中的編譯器），比較有名的還有GCC/G++（基于GNU的C/C++編譯器，在Linux系統下很流行）、ICC（Intel的C/C++編譯器，針對Intel體系有特別優化）、Clang（近幾年風頭很火的C/C++編譯器，基于BSD協議）、IBM XL C++（IBM的編譯器，在IBM硬件及平臺上表現優異）等。

Fluent UDF實質上也是一段完整的C代碼，編譯型UDF需要利用編譯器將這段代碼編譯成動態鏈接庫（.dll），方便在運行時加載。因此理論上來說任何一款完善的C/C++編譯器都可以勝任這項工作。

GCC是Linux的主力C/C++編譯工具，在Windows系統下也有一些基于GCC的編譯工具，比較典型的如MinGW、MinGW-win64及TDM-GCC等。

下面描述采用TDM-GCC作為Fluent UDF編譯器的基本過程。

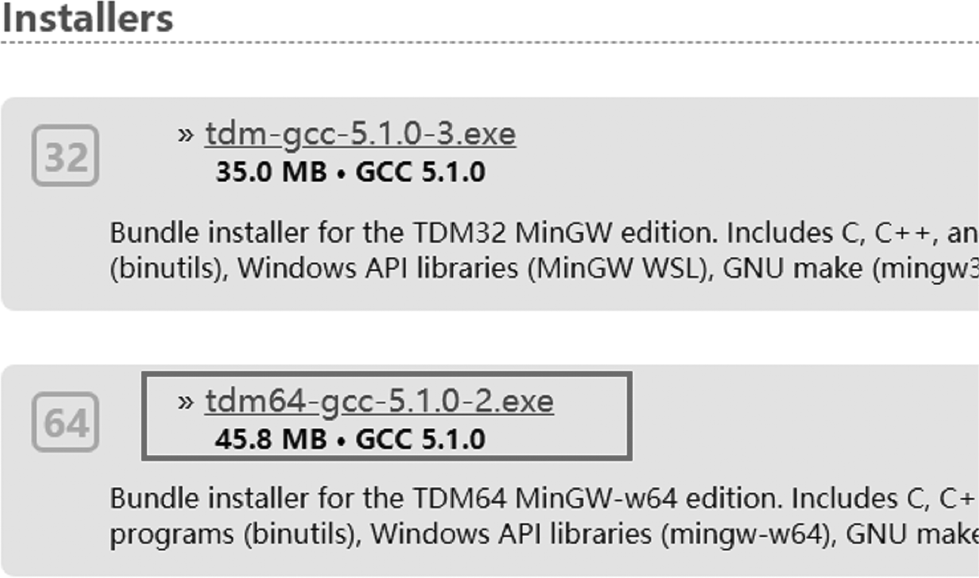

進入TDM-GCC官網下載軟件。根據操作系統選擇不同版本的tdm-gcc進行下載，見圖2-10。本書下載tdm64-gcc-5.1.0-2.exe。

TDM-GCC的安裝較為簡單，雙擊后一路Next即可。

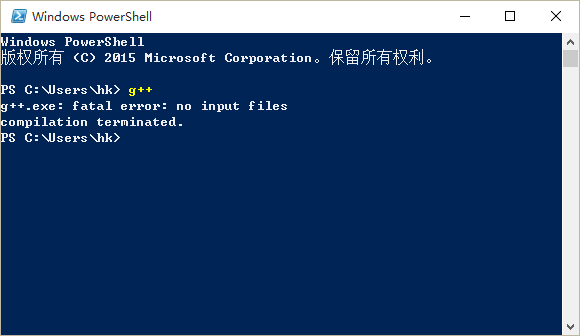

安裝完畢后，可打開命令提示符窗口或PowerShell，在其中輸入g++，若顯示如圖2-11所示信息，表示安裝成功。若出現g++不是內部或外部命令之類的提示，則表示未安裝好，此時可能需要將TDM-GCC的安裝路徑添加到環境變量Path中。

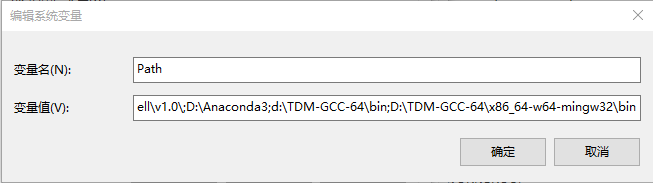

在TDM-GCC安裝文件夾中找到可執行文件gendef.exe所在路徑，如本機安裝路徑為D：\TDM-GCC-64\x86_64-w64-mingw32\bin，將該路徑添加到環境變量的Path中，如圖2.12所示。

（2）生成庫文件

① 命令行中利用cd命令進入到Fluent的庫文件目錄。這些文件夾包含C：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\win64\下的所有文件夾以及C：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\multiport\win64下的所有文件夾。

這些文件夾如下：

C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\2d
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\2d_host
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\2d_node
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\2ddp
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\2ddp_host
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\2ddp_node
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\3d
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\3d_host
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\3d_node
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\3ddp
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\3ddp_host
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\win64\3ddp_node
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\multiport\win64\mpi\shared
C：\Program Files\ANSYS Inc\V201\fluent\fluent20.1.0\multiport\win64\net\shared

以2d文件夾為例，利用以下命令生成def文件：

cd ”C：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\win64\2d”
gendef fl2010.exe

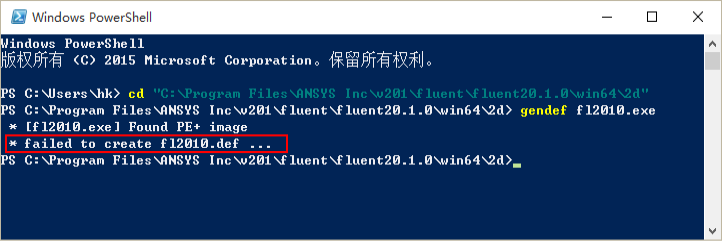

然而有時候會出錯，出現如圖2-13所示提示，主要原因在于文件權限所致。

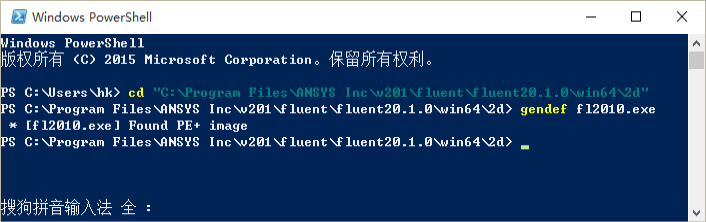

解決權限問題后生成def文件如圖2-14所示。

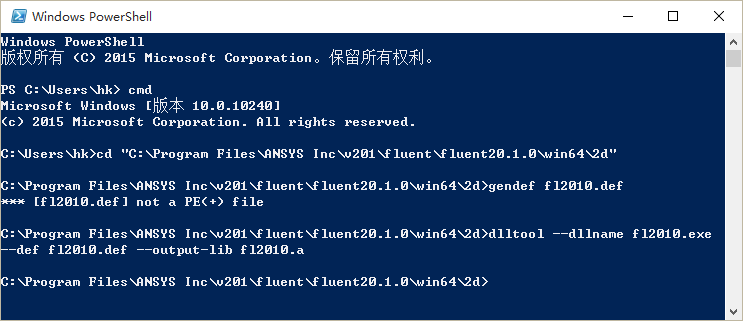

② 運行以下命令生成a文件，如圖2-15所示。

dlltool --dllname fl2010.exe --def fl2010.def --output-lib fl2010.a

此時2d文件夾下多出了一個文件名為fl2010.a的文件，如圖2-16所示。

③ 對win64文件夾中的所有子文件夾執行上面的操作。確保所有win64文件夾中的子文件中均包含有def文件及a文件。

需要注意，對于以下文件目錄：

c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\win64\2d_node
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\win64\2ddp_node
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\win64\3d_node
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\win64\3ddp_node

使用命令：

gendef fl_mpi2010.exe
dlltool --dllname fl_mpi2010.exe --def fl_mpi2010.def --output-lib fl_mpi2010.a

對于以下路徑：

c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\multiport\win64\mpi\shared
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\multiport\win64\net\shared

使用命令：

gendef mport.dll
dlltool --dllname mport.dll --def mport.def --output-lib mport.a

（3）編譯UDF

編譯UDF所需的頭文件如下：

c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\win64\2d
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\main
c：\ Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\addon-wrapper
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\io
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\species
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\pbns
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\numerics
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\sphysics
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\storage
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\mphase
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\bc
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\models
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\material
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\amg
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\util
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\mesh
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\udf
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\ht
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\dx
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\turbulence
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\parallel
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\etc
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\ue
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\dpm
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\dbns
C：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\src\acoustics
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\cortex\src
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\client\src
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\tgrid\src
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\multiport\src
c：\Program Files\ANSYS Inc\v201\fluent\fluent20.1.0\multiport\mpi_wrapper\src

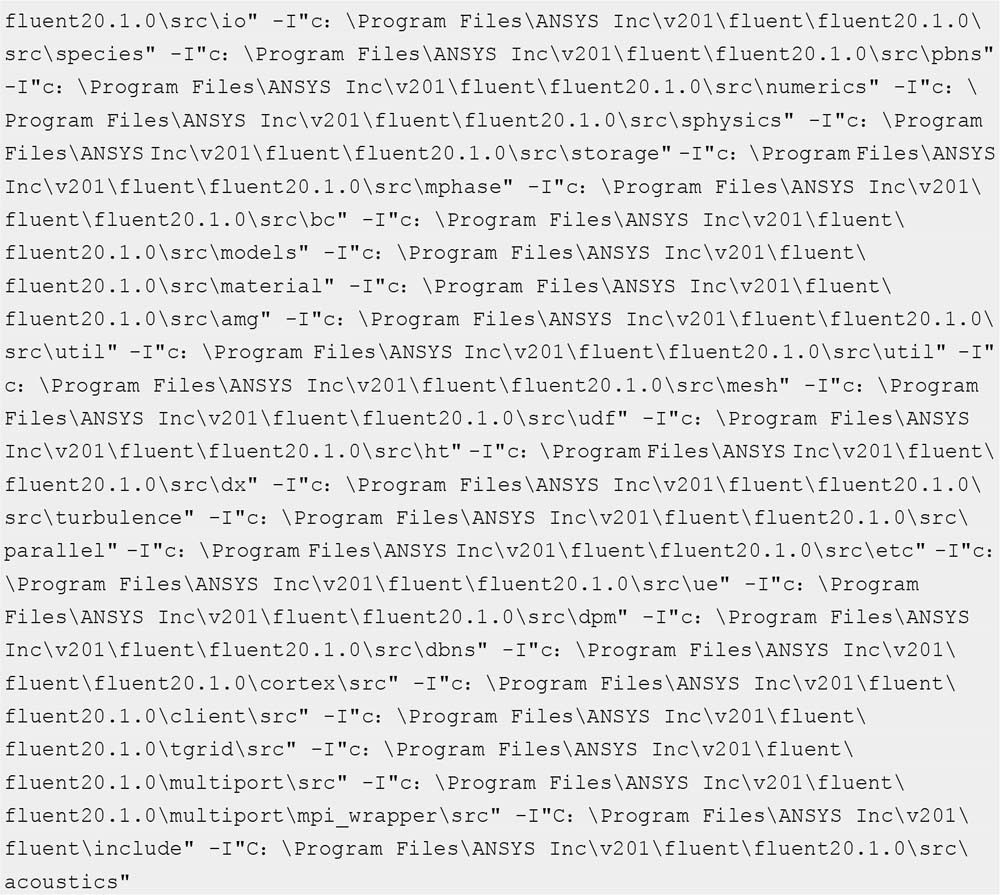

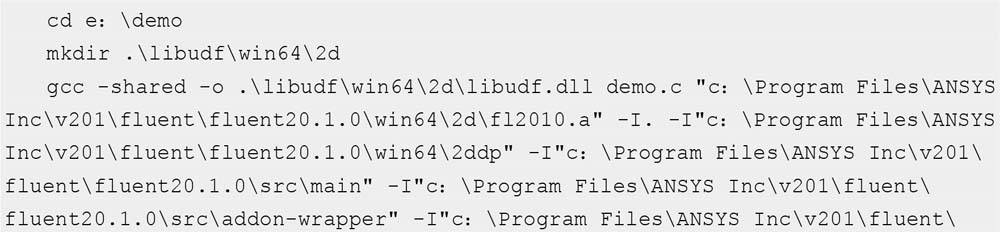

進入U(xiǎn)DF源代碼所在路徑，如E：\demo。執行以下命令：

若要編譯并行版，則需要?jiǎng)?chuàng)建兩個文件夾，如2d并行版需要?jiǎng)?chuàng)建文件夾2d_host與2d_node。

編譯完成后在相應文件夾中生成libudf.dll文件，如圖2-17所示。
