1.6　C語言基礎

Fluent UDF采用C語言進行編寫，本節簡單介紹在UDF中經常會用到的C語言知識，本節部分內容來自UDF手冊。

1.6.1　C語言中的注釋

C語言中的注釋利用/*及*/來實現。例如：

/*這是一個注釋*/

注釋也可以跨行實現，如：

/*這是一個
跨行注釋*/

1.6.2　基本數據類型

Fluent UDF解釋器支持的標準C數據類型如下：

Int：整型，存儲形如1、2、3之類的整數。

long：長整型，存儲數據與int類似，但范圍更廣。

float：浮點型，存儲小數，如1.234等。

double：雙精度浮點型，與float類似。

char：字符型，如’a’、’b’、’c’等。

Fluent UDF中還有real型，其實這是Fluent自定義的數據類型，在雙精度求解器中，real類型與double類型相同，而在單精度求解器中，real類型等同于float類型。UDF自動進行轉換，因此在需要浮點數時，可以全部采用real類型。

1.6.3　常數

在C語言中可以利用#define來定義常數。需要注意的是，定義為常數類型后，該變量的值不能改變。如：

#define WALL_ID 5
#define YMIN 0.0
#define YMAX 0.4

這樣定義完畢后，WALL_ID的值不能再發生改變，因此如下的語句會引發編譯錯誤：

WALL_ID = WALL_ID +1;

1.6.4　全局變量和局部變量

變量用于存儲數據。所有變量都包含類型、名稱以及值，有時候還包含存儲標記，如靜態變量和外部變量。C語言中所有的變量在使用之前都必須聲明，這樣C編譯器才會知道該如何為此變量分配內存。

C語言中的全局變量定義在函數的外部，該變量可以被源文件中所有的函數引用。全局變量如果未被聲明為靜態變量，還可以被外部函數引用。如下面程序中的全局變量聲明：

#include ”udf.h”
real volume; /*此處定義的是全局變量*/
DEFINE_ADJUST(vol,domain)
{
    /*此處可以訪問變量volume*/
}

局部變量一般定義在函數體內，其只在函數體內起作用，在函數體外無法被訪問到。如下面程序中的局部變量定義：

DEFINE_PROPERTY(cell_viscosity, cell, thread)
{
    real mu_lam;      /*局部變量 */
    real temp = C_T(cell, thread);  /* 局部變量 */
    if (temp > 288.)
      mu_lam = 5.5e-3;
    else if (temp > 286.)
      mu_lam = 143.2135 - 0.49725 * temp;
    else
      mu_lam = 1.;
    return mu_lam;
}

1.6.5　外部變量

當在某個源文件中定義了一個未加static的全局變量后，若想在另一個源文件中調用此變量，此時可以使用外部變量聲明來實現。采用如下聲明：

extern real volume;

以下是一個利用extern的案例。

假設在源文件file1.c中定義了全局變量：

#include ”udf.h”
real volume;
DEFINE_ADJUST(compute_volume, domain)
{
    volume = ....
}

若其他的源文件想要利用此全局變量 volume，此時可以創建頭文件，并將變量 volume聲明為extern變量，如創建頭文件extfile.h，寫入內容：

extern real volume;

之后就可以在其他的源文件中使用此變量volume了，如在源文件file2.c中：

#include ”udf.h”
#include ”extfile.h”
DEFINE_SOURCE(heat_source,c,t,ds,eqn)
{
     real total_source = ...;
     real source;
     source = total_source/volume;
     return source;
}

◎ 提示：外部變量使用起來很麻煩，也很容易出錯，如果對其不甚了解，建議不要使用。

1.6.6　靜態變量

靜態變量（聲明時添加static關鍵字）在用于局部變量或全局變量時具有不同的作用。局部變量被聲明為static時，當函數返回后變量并不銷毀，變量的值依舊被保留。全局變量被聲明為static時，該變量能夠被此源文件中的所有函數調用，但不能被其他源文件中的函數調用。實際上是變量被隱藏了。

例如在文件mysource.c中有如下代碼：

#include ”udf.h”
static real abs_coeff = 1.0; /*靜態全局變量*/
/* 此變量只能被本文件中的其他函數調用 */
DEFINE_SOURCE(energy_source, c, t, dS, eqn)
{
   real source; /* 局部變量*/
   int P1 = ....; /* 局部變量*/
/*變量只能被當前函數調用，但在函數返回時變量并不釋放 */
   dS[eqn] = -16.* abs_coeff;
   source =-abs_coeff *(4.* SIGMA_SBC );
   return source;
}
DEFINE_SOURCE(p1_source, c, t, dS, eqn)
{
   real source;
   int P1 = ...;
   dS[eqn] = -abs_coeff;
   source = abs_coeff *(4.* SIGMA_SBC);
   return source;
}

◎ 提示：與全局變量類似，靜態變量也盡量少用，容易造成不必要的麻煩。

1.6.7　用戶自定義數據類型

C語言允許用戶自己定義數據類型，通過使用結構體及typedef關鍵字。如定義類型：

typedef struct list
{
    int a;
    real b;
    int c;
}mylist;
mylist x,y,z;

上例定義了一個結構體類型mylist，并定義了三個結構體變量x、y、z。

1.6.8　強制轉換

在C語言中，有時需要對類型進行強制轉換，如將浮點型強制轉換為整型，如下例程序：

int x =1;
real y=3.1415926;
int z=x+(int)y;

計算完畢后，z=4。

1.6.9　函數

C語言中的函數執行獨立的任務。函數能夠被同一源文件中的其他函數調用，也可以由源文件之外的函數調用。

函數定義包含函數名以及被傳遞給函數的零個或多個參數列表。函數包含一個包含在大括號內的主體，主體中包含執行任務的指令。函數可以返回特定類型的值。

函數返回特定數據類型的值（例如，實數），如果類型為void，則不返回任何值。要確定DEFINE宏的返回數據類型，可查看udf.h文件中宏的相應#define語句。

1.6.10　數組

C語言中數組變量定義為name[size]，其中name為數組變量的名稱，size為數組中存儲的單元數量。C語言中數組索引從0開始。

int a[10], b[10][10];
real rad[5];
a[0] = 1;
rad[4] = 3.14159265;
b[10][10] = 4;

1.6.11　指針

指針是一種存儲變量內存地址的變量。換句話說，指針是一個變量，這個變量指向另外一個變量的內存地址。指針變量的聲明：

int *ip;/*定義指針變量ip*/

定義了指針變量后，可以利用取址運算符將其他變量的地址賦予指針變量，如：

int *ip;
ip =&a;

也可以為指針變量賦值，如：

*ip =4;

當指針作為函數的參數，此時為傳址調用，在函數體內修改指針參數的值，會改變調用函數時傳遞的參數的值。此功能可以實現一個函數返回多個值。

如下的C程序：

#include <stdio.h>
int add(int *a,int b)
{
    int sum = 0;
    sum = *a + b;
    *a = 5;
    return sum;
}
int main() {
    int *ip;
    int a = 1;
    int b = 2;
    int sum = 0;
    ip = &a;
    sum = add(ip,b);
    printf(“sum=%d,a=%d\n”,sum,a);
    return 0;
}

輸出結果：

sum=3,a=5

傳遞的參數值被函數體內的程序改變。

1.6.12　流程控制

C語言中可以用邏輯判斷和循環來進行流程控制。

（1）if語句

if語句用于邏輯判斷。可寫成：

if(邏輯判斷表達式)
{
    語句塊;
}

例如：

if(q!=1)
{
    a=0;
    b=1;
}

若邏輯判斷存在多個分支，可以采用if-else結構，如：

if(x<0)
{
    y = x/50;
}
else(x>=0 && x<3)
{
    x=-x;
    y = x/25;
}
else
{
    x= 0;
    y = 0;
}

（2）for循環

for語句常用于循環表達。

int i,j,n=10;
for(i=1;i<n;i++)
{
    j = i*i;
    printf(“%d%d\n”,i,j)
}

除此以外，C語言中還包含while、do…while循環，以及switch開關判斷等流程控制。關于此方面更詳細內容可參閱專業的C語言類圖書。

1.6.13　操作符

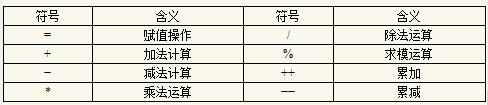

（1）常用的代數操作符（表1-1）

表1-1　常用的代數操作符

（2）常用的邏輯操作符（表1-2）

表1-2　常用的邏輯操作符

1.6.14　C語言庫函數

C語言中包含了一些常用的庫函數，這些函數可以在UDF中直接調用。

（1）常用的三角函數

double acos (double x);
double asin (double x);
double atan (double x);
double atan2 (double x, double y);
double cos (double x);
double sin (double x);
double tan (double x);
double cosh (double x);
double sinh (double x);
double tanh (double x);

（2）常用的數學函數

double sqrt (double x);
double pow(double x, double y);
double exp (double x);
double log (double x);
double log10 (double x);
double fabs (double x);
double ceil (double x);
double floor (double x);

（3）常用的標準輸入輸出函數

FILE *fopen(char *filename, char *mode);
int fclose(FILE *fp);
int printf(char *format,...);
int fprintf(FILE *fp, const char *format,...);
int fscanf(FILE *fp, char *format,...);

1.6.15　預處理命令

在UDF的各種頭文件中（文件路徑D：\Program Files\ANSYS Inc\v180\fluent\fluent18.0.0\src），存在各種以#開頭的語句，如圖1-3所示。

#ifndef _FLUENT_UDF_H
#define _FLUENT_UDF_H
#ifdef __cplusplus
extern ”C” {
#endif
#define _UDF 1
#define _CRT_SECURE_NO_DEPRECATE 1
#define _CRT_NONSTDC_NO_DEPRECATE 1
#ifdef UDFCONFIG_H
# include UDFCONFIG_H
#endif
#include ”global.h”

圖1-3　頭文件示例

這些以#開頭的語句就是C語言的預處理命令。

C語言的預處理工作由一個預處理程序來完成。任何C系統都有一個預處理程序，負責處理源程序中的所有預處理命令，從而生成不含預處理命令的源程序。C語言的預處理目的是為了方便編程。

預處理命令以獨立的預處理命令行的形式出現在源程序中，# 是其特殊的引導符號。如果源程序中某一行的第一個非空格符號是#，這就是一個預處理命令行。預處理命令的作用是要求預處理程序完成一些操作。

（1）文件包含命令

文件包含命令是以#include開始的行，其作用是把特定文件的內容復制到當前源文件中。其存在兩種形式如下：

# include <文件名>
# include ”文件名”

兩者的差異在于文件搜索方式的不同。

第一種形式，預處理程序直接到系統指定的某些目錄中去查找所需文件，目錄指定方式由具體系統確定，通常指定幾個系統目錄。

第二種形式，預處理程序先在源文件所在目錄中查找，若沒找到文件，則再到系統指定的目錄中去查找。

文件包含命令的處理過程：首先查找所需文件，找到后就用該文件的內容取代這個包含命令行。替換進來的文件中若有預處理命令，也將被處理。

（2）宏定義和宏替換

以#define開始的行稱為宏定義命令行。宏定義包含兩種形式：簡單宏定義；帶參數的宏定義。

① 簡單宏定義

簡單宏定義的形式為：

#define 宏名字 替代文本

其中宏名字是任意標識符，替代文本可以是任意一段正文，其中可以包括程序中能出現的任何字符（包括空格等），一直延續到本行結束。如果需要寫多行的替代文本，可以在行末寫一個反斜杠\，這將使下一行內容繼續被當作替代文本。

宏定義的作用就是為宏名字定義替代。

如果一個宏名字的替代文本是數值或可以靜態求值的表達式，當這個宏名字在程序某處出現，就相當于在那里寫了這個數值或表達式。

例如，如果進行了如下定義：

#define SLD static long double

此后，宏名字SLD就代表static long double。若程序中出現：

SLD x=2.4, y=9.16;

經過預處理后，源代碼被翻譯為：

static long double x=2.4,y=9.16;

預處理并不檢查宏定義中的替代文本是否為合法的C語言結構，也不檢查替換之后的結果是否為正確的C語言程序段，其只是簡單地完成文本替換工作。

② 帶參數的宏定義

帶參數的宏定義形式為：

#define 宏名字(參數列表)替代正文

使用帶參數的宏定義時，不但要給出宏的名字，還要用類似函數實參的形式給出各宏參數的替代段，多個替代段之間用逗號分隔。這種形式也成為一個宏調用。

對宏調用的替換分兩部分進行：首先用替代代碼段填充宏參數，然后將替換的結果（展開后的替代正文）代入到主程序中實現程序代碼的替換。

例如，定義求兩個數據中較小數，可定義宏：

#define min(A,B) ((A)<(B)?(A)：(B))

若程序中出現如下語句：

z = min(x+y,x*y)

則宏展開后為：

z = ((x+y)<(x*y)?(x+y)：(x*y));

帶參數的宏定義與函數看起來很類似，但實際上有很大的不同。切記宏定義只是簡單的文本替換。

（3）條件編譯命令

條件編譯的作用是在源程序中劃出一些片段，使預處理程序可根據條件保留或丟掉一段，或從幾段中選擇一段保留。實現條件編譯的預處理命令有四個，分別是：

#if
#else
#elif
#endif

其中，#if和#elif命令以一個能靜態求出整型值的表達式為參數，另外兩個沒有參數。條件編譯命令的常見使用形式有三種。

① 形式一

#if 整型表達式
…… /*代碼片段，條件成立時保留*/
#endif

② 形式二

#if 整型表達式
…… /*條件成立時保留*/
#else
…… /*條件不成立時保留*/
#endif

③ 形式三

#if 整型表達式
…… /*條件成立時保留*/
#elif 整型表達式
…… /*elif部分，可以有多個*/
#elif 整型表達式
……
#else
…… /*條件都不成立時保留*/
#endif

其中整型表達式是預處理條件，值為0表示條件不成立，否則條件成立。這里常用==、!=等做判斷，例如判斷宏定義的符號是不是等于某個值等。

為了方便，C語言提供了一個特殊謂詞define，其使用形式有兩種：

define 標識符
define (標識符)

當標識符是有定義的宏名字時，define（標識符）將得到1，否則得到0。這種表達式常被作為條件編譯的條件。此外還有兩個預處理命令#ifdef和ifndef，它們相當于#if和#define混合的簡寫形式。

#ifdef 標識符 /*相當于#if define(標識符)*/
#ifndef 標識符 /*相當于#if !define(標識符)*/
