指針式萬用表的表盤符號含義

表頭是萬用表的主要元件，一般多采用高靈敏度的磁電式測量機構，它的靈敏度通常用滿刻度偏轉電流來衡量，滿刻度偏轉電流在10～200μA之間。表頭滿刻度偏轉電流越小，則靈敏度越高，測量電壓時內阻也就越大，說明表頭的特性越好。

一、萬用表表盤符號及其意義

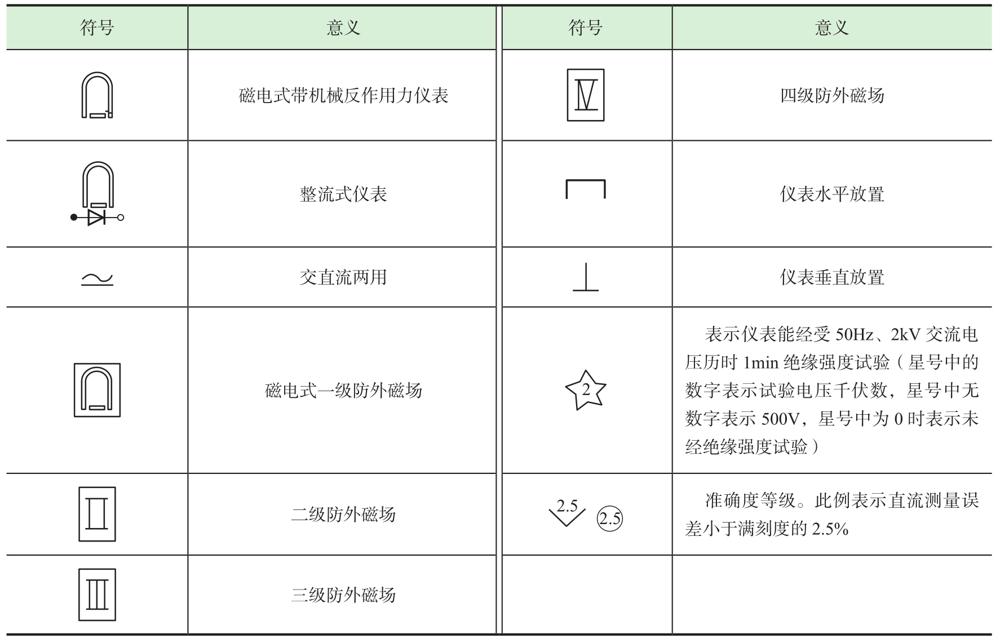

在萬用表的表盤上，通常印有各種符號，它們所表示的內容如表1-1所示。

二、萬用表表盤各種數值和標尺及意義

萬用表表盤上還印有各種數值和標尺，意義如下。

①27℃　為熱帶使用儀表，標準溫度為27℃±2℃，而一般儀表的標準溫度為20℃±2℃。

②20kΩ/V或10kΩ/V　為直流測試靈敏度。此值的倒數就是表頭的滿度電流值，通常為萬用表的最小直流電流擋。在測量直流電壓時，將此數乘以使用擋的滿度值，即為該擋的輸入電阻。不同擋位的輸入電阻不同，而同一擋位指示值變化時，其輸入電阻卻不變。

③或　為交流電壓靈敏度。在測量交流電壓時，將此數乘以使用擋的滿度電壓值，即得到該擋的內阻（輸入電阻）值。注意，這是某一擋位的輸入電阻，改變擋位時，儀表的輸入電阻跟著改變，而在同一擋位，被測值不同時，儀表輸入電阻不變。

④0dB=1mW600Ω　表示分貝（dB）標尺是以在600Ω負荷電阻上，得到1mW功率時的指示定為零分貝的。

⑤A-V-Ω　指安培、伏特、歐姆，即表示該萬用表是可測電流、電壓和電阻的復用表。

⑥MF　M指儀表，F為復用式，MF即萬用表的標志。

⑦2.5　這是以標尺上量程百分數表示的準確度等級，表示直流測量誤差小于滿刻度的2.5%。

⑧萬用表弧形標尺　在萬用表上一般有一條Ω標尺、一條直流用的50格等分度標尺，一條以上交流用的標尺、一條（或或）專用標尺及一條dB標尺。有的萬用表上還有（交流電流）、μF（電容）、mH（電感）、Z（阻抗）、W（音頻功率）、I_ceo（晶體三極管穿透電流）或h_FE（晶體三極管直流放大倍數）等標尺。

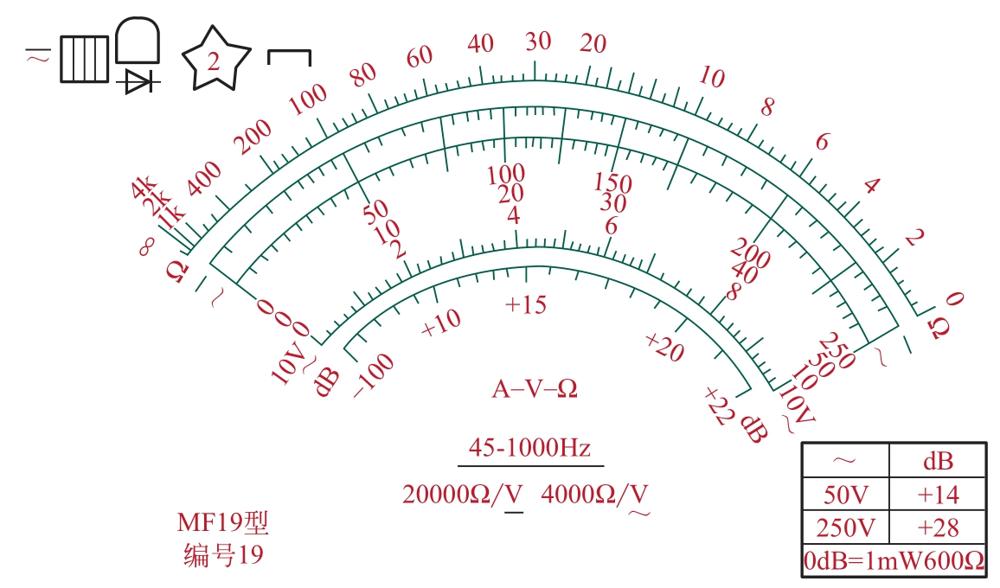

萬用表表盤上的各種標志示例如圖1-4所示。
