7.7 輸出控制

在頻響分析中，最常見的輸出控制是使用SET定義需要輸出的對象，并采用FREQi定義分析頻率。除此以外，OptiStruct還提供了進一步控制輸出的方法。

1）工況設置中使用OFREQUENCY=SET來控制輸出頻率集。這里的SET為FREQ類型的集合。默認情況下，輸出頻率集與分析頻率集的FREQUENCY是相同的，但是如果定義了OFREQUENCY，那么將依據OFREQUENCY中的SET來重新定義頻響曲線輸出的頻率點。

2）使用PEAKOUT卡片進行頻響曲線峰值識別，并僅輸出峰值頻率對應的響應。在使用時須先定義PEAKOUT卡片（見表7-15），而后在工況控制中使用類似DISPLACEMENT（PEAKOUT）=SET，VELOCITY（PEAKOUT）=SET的輸出方式來輸出峰值響應。

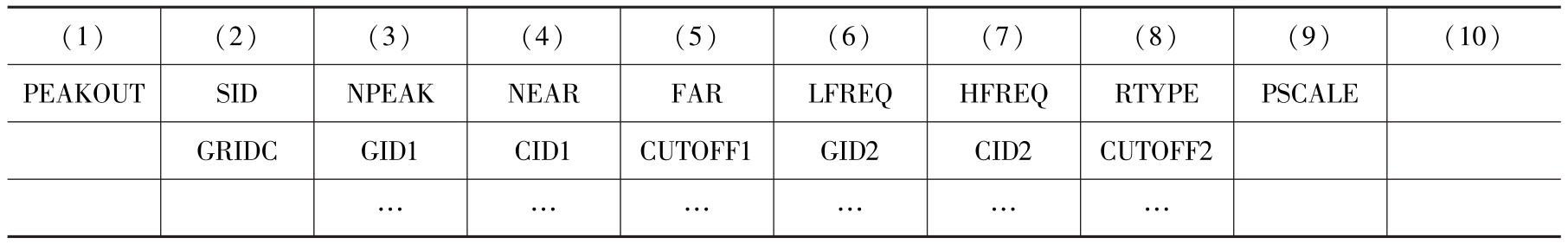

表7-15 PEAKOUT卡片定義

PEAKOUT是專用于頻響分析的卡片。它通過設置參考自由度GID#/CID#、參考響應類型RTYPE（位移、速度或加速度）、參考頻段LFREQ/HFREQ、數值忽略設置CUTOFF# 等進行響應的峰值頻率識別。如圖7-9所示，通過PEAKOUT的峰值識別，獲取的頻率點為P1～P5。

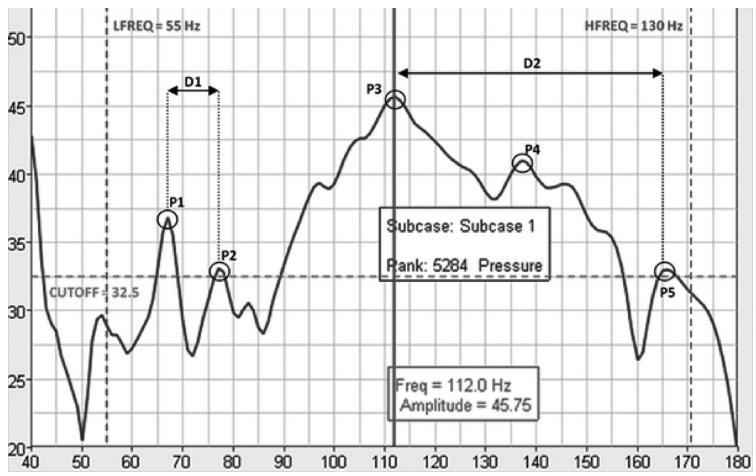

圖7-9 PEAKOUT示意圖
