2.6 OptiStruct結果文件

OptiStruct計算完成后，會產生一系列結果文件，默認的結果文件有.h3d、.out、.stat以及.res文件，還可以根據需要設置輸出.pch、.op2等文件。

.h3d文件中根據分析類型的不同，包含了結構的應力、應變、位移、加速度、能量、模態頻率、振型、溫度、熱流等信息。線性/非線性靜力學分析默認會輸出應力和位移到h3d文件中，模態分析默認輸出固有頻率和振型到.h3d文件中，頻響分析沒有默認輸出項，需要指定輸出內容。.h3d文件可通過HyperView打開查看結果。

.out文件是文本文件，包含了模型信息以及求解過程的信息。模型信息包括圖2-9所示的節點總數、網格總數和模型自由度，圖2-10所示的模型計算所需要的內存，圖2-11所示的模型計算所需要的硬盤空間，計算結束后可通過圖2-12查看整個模型的計算時長（ELAPSED TIME）。需要指出的是，ELAPSED TIME是計算時長，是從提交到計算完成的時間；而CPU TIME是所有CPU占用時間的總和，CPU TIME可能大于ELAPSED TIME，甚至是很多倍，這取決于計算中所采用的CPU的核數。比如作業從提交到完成用了1000秒，每個CPU運行的時間為800秒，用了8個CPU，那么ELAPSED TIME就是1000秒，而CPU TIME為800×8=6400秒。

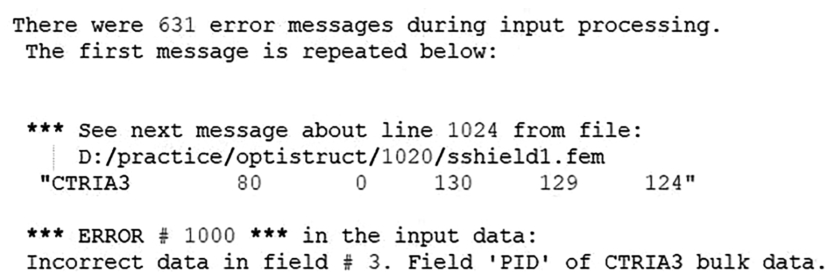

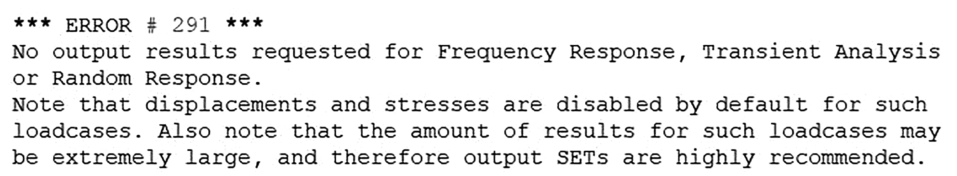

.out文件還可以用于查看模型報錯信息，有助于用戶調試模型。比如網格質量太差、導致無法計算時，會報告圖2-13所示錯誤；若沒有給component賦予材料屬性，會報大量圖2-14所示的錯誤；若頻響分析中沒有設置輸出選項，會報告圖2-15所示錯誤。

.stat文件會記錄詳細的求解迭代信息，包括每個迭代步所需要的時間信息等；.res文件同時包含模型和計算結果信息，可用于在HyperMesh中查看結果，現在已基本不用；.pch為文本文件，可將用戶關注的節點、單元相關結果輸出到該文件，該文件可用文本編輯器打開，也可用HyperGraph打開。.op2文件包含模型信息和計算結果信息，可通過HyperView和HyperGraph查看。
