1.3 圖形用戶界面設計

本章先簡單介紹圖形用戶界面（Graphical User Interface，GUI，又稱圖形用戶接口）的基本概念，然后說明GUI開發環境及其組成部分的用途和使用方法。

1.3.1 GUI概述

GUI是指采用圖形方式顯示的計算機操作用戶界面。

GUI是一種人與計算機通信的界面顯示格式，允許用戶使用鼠標等輸入設備操縱屏幕上的圖標或菜單選項，以選擇命令、調用文件、啟動程序或執行其他一些日常任務。與通過鍵盤輸入文本或字符命令來完成例行任務的字符界面相比，GUI有許多優點。

GUI的主要功能是實現人與計算機等電子設備的人機交互。它是用戶與操作系統之間進行數據傳遞和互動操控的工具，用戶可以通過一定的操作實現對電子設備的控制，同時電子設備會將用戶操作的結果通過顯示屏進行反饋。作為使用電子信息產品的必備環節，GUI實現了人與軟件之間的信息交互。這種人機交互性使得用戶的操作更加便捷。

GUI的目的是實現人機交互。開發人員研究并設計出具體的用戶界面，將晦澀難懂的計算機語言包裝成簡單易懂的圖形，用戶通過對圖形的識別即可理解復雜的計算機語言背后所表達的內容。圖形化的操作方式具有很強的實用性，方便了用戶的使用，提高了使用效率。這種創造性的轉化使冷冰冰的電子產品變得親切，從實驗室走進千家萬戶的生活。開發人員通過對GUI的不斷優化，使信息、數據的傳輸更高效，結果運行與反饋更便捷、準確，帶來了良好的用戶體驗，實用性很強。

1.3.2 GUI設計

對于設計GUI的應用程序，用戶通過與界面交互執行指定的行為即可，而無須知道程序是如何執行的。GUI開發環境包括MATLAB操作環境、GUIDE應用程序、App應用程序等圖形用戶設計界面。

1. MATLAB操作環境

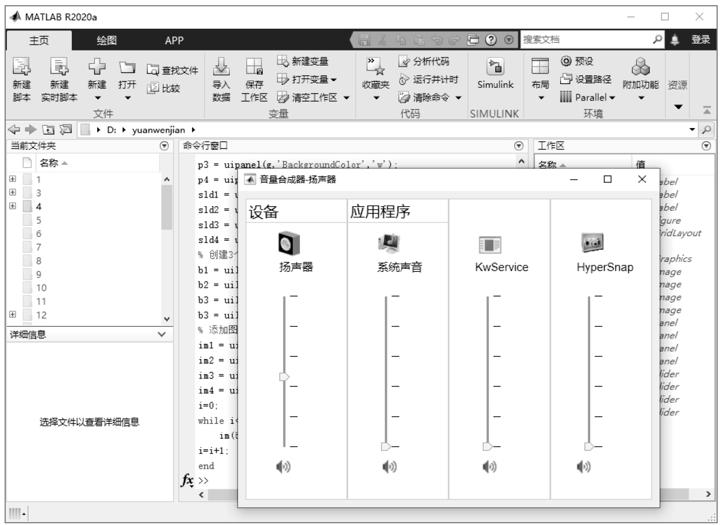

在MATLAB中，最簡單的圖形用戶界面的創建方法是在MATLAB操作環境中使用組件函數以編程方式創建App，在App中通過與界面交互，執行指定的行為，如圖1-54所示。

2. GUIDE應用程序

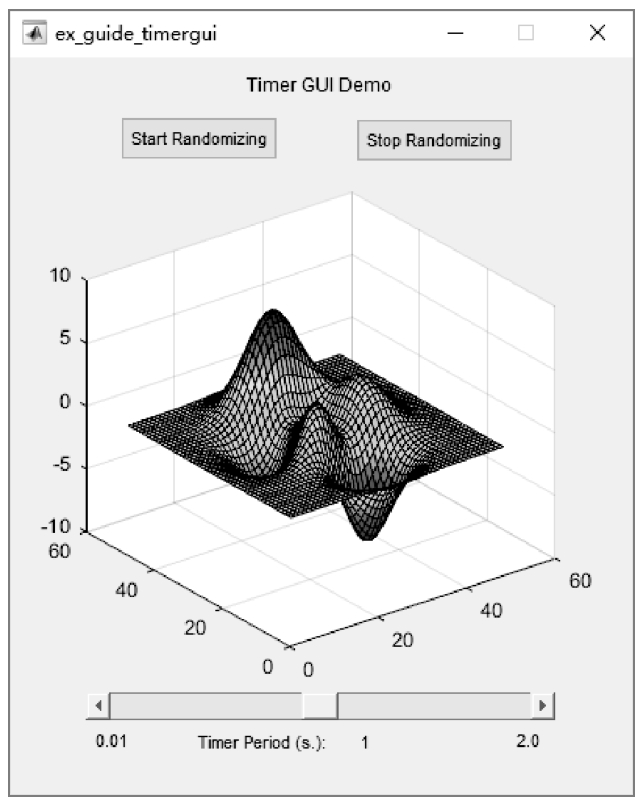

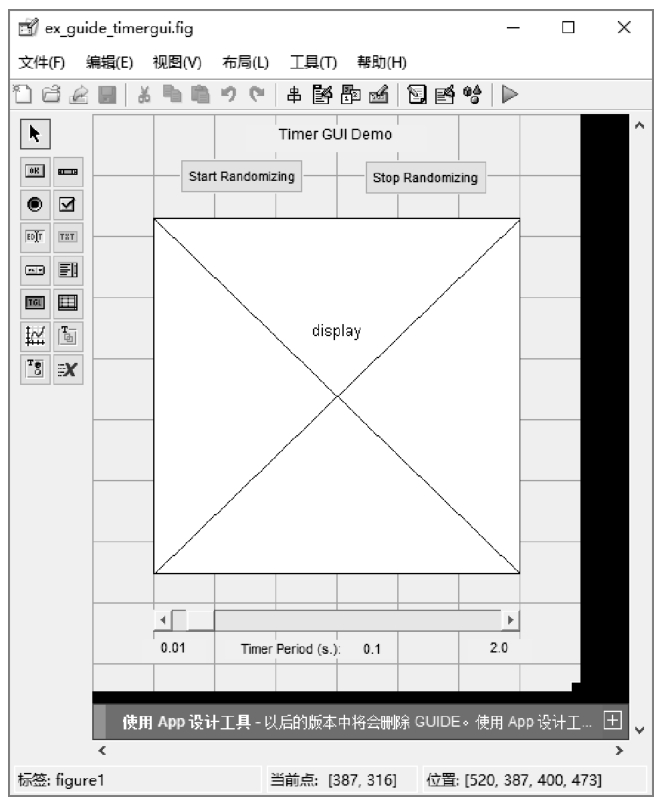

在MATLAB中，GUIDE是一種包含多種對象的圖形應用程序，并為GUI開發提供了一個方便高效的集成開發環境，如圖1-55所示。GUIDE主要是一個界面設計工具集，MATLAB將所有GUl支持的組件都集成在這個環境中，并提供界面外觀、屬性和行為響應方式的設置方法，設計執行交互的界面，如圖1-56所示。

3. App應用程序

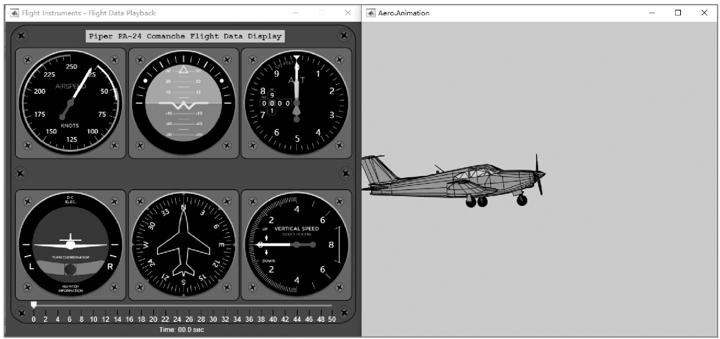

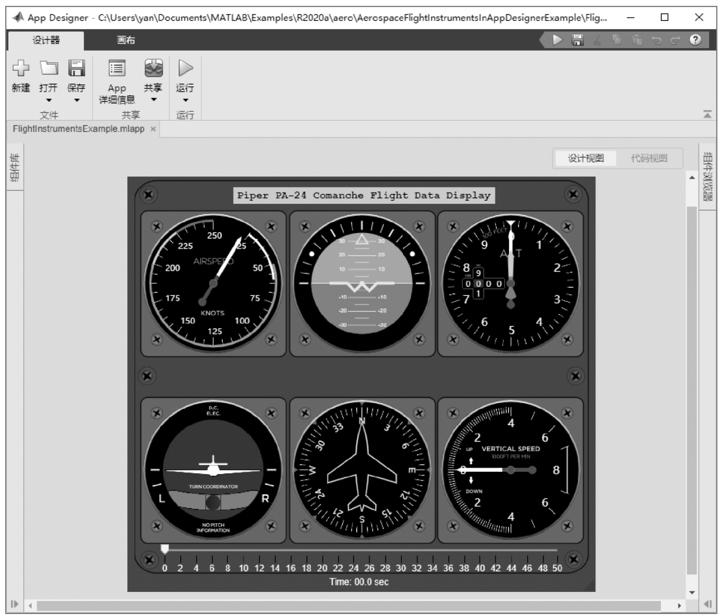

在MATLAB中，App Designer是一個用于構建MATLAB應用程序的環境，它簡化了布置用戶界面可視組件的過程。它包括一整套標準用戶界面組件，以及一組用于創建控制面板和人機交互界面的儀表、旋鈕、開關和指示燈，如圖1-57所示。通過改程序通廣可以設計人機交互的界面，如圖1-58所示。

思考與學習：

GUIDE應用程序、App應用程序優于操作界面App設計的主要特點是界面設計的接口不用再需要自己設計，可以直接在系統自帶組件的屬性窗口中更改，代碼會自動更新，大大提高了設計效率。

GUIDE應用程序與App應用程序集成了構建應用程序的兩個主要任務：

◆布置可視化組件。

◆設定應用程序行為。

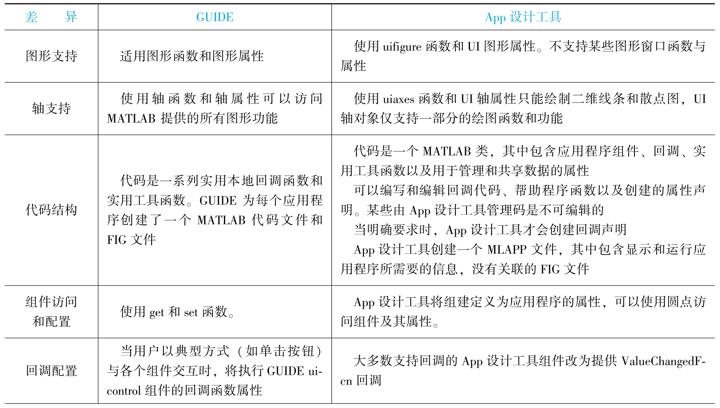

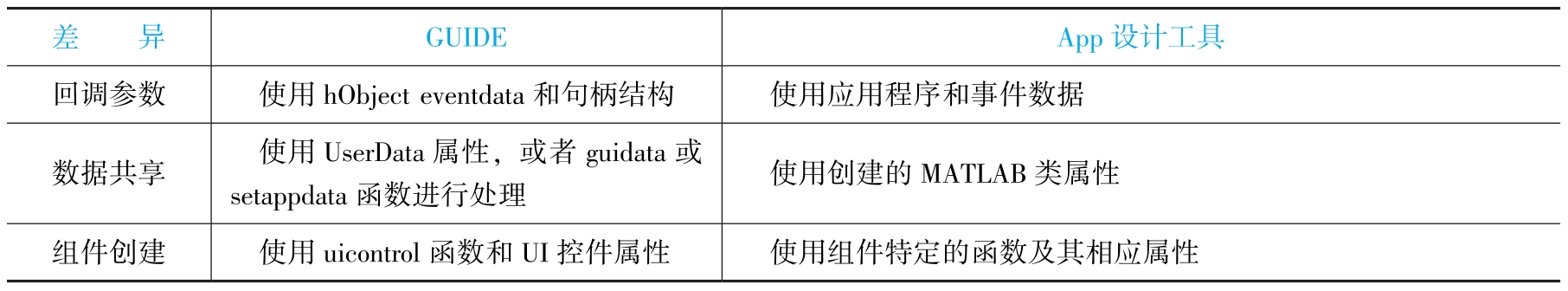

GUIDE應用程序與App應用程序的差異見表1-9。
