2.8.2 RST引腳復位電路
STC89系列單片機常用的復位是由外部復位電路實現的。典型的復位電路如圖2-12所示。
上電時自動復位：VCC（+5V）電源給電容C充電加給RST引腳一個短暫的高電平信號，RST引腳上的高電平持續時間取決于電容C的充電時間。RST引腳上的高電平必須大于復位所要求的高電平的時間。
人工按鍵復位：是通過RST端經兩個電阻對電源VCC接通分壓產生的高電平來實現。當按下按鈕KR時，RST引腳電平VRST=5×R2/(R2+R1)，滿足高電平的要求就進行復位。如圖中按鈕按下時，由參數計算VRST=4.5V為高電平實現復位。

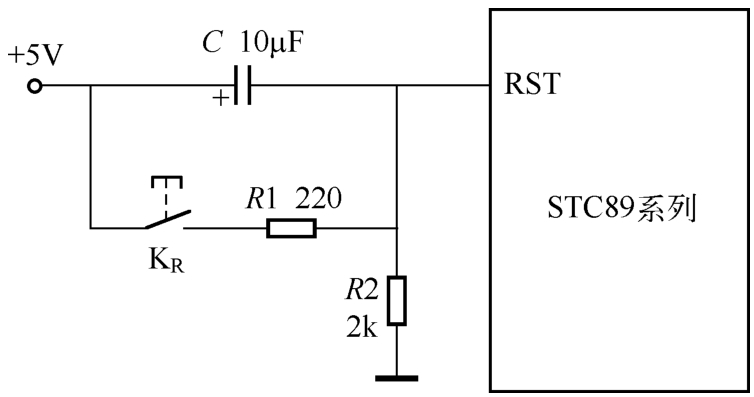

圖2-12 復位電路
