1.4　使用案例和部署示意

理解物聯網和邊緣計算系統最有效的方法是從實際產品的用例開始。在這里，我們將研究解決方案旨在提供什么，然后將重點放在底層技術上。用戶和客戶不會詳細說明完整的系統需求，我們則需要從現有約束中找到差異。這里的例子還將說明物聯網部署是不同工程學科和科學之間的跨領域協作。通常，會有數碼架構師、網絡工程師、低級固件工程師、工業架構師、人因工程師、電路板布局工程師，以及云和SaaS開發人員。無論如何，不能進行孤島式設計。一個領域的設計選擇往往可能導致性能差、電池壽命差、網絡費用過高或與遠程設備的通信不可靠。

1.4.1　案例研究——遠程和緩醫療

一家為老年人提供家庭護理和咨詢服務的機構打算采用更好、更可行、更經濟的解決方案，使他們目前的家庭護理和護理援助實現現代化，以解決日益嚴重的成本危機和患者數量的危機。目前，這項服務將對威斯康星州麥迪遜市一個100英里[1]半徑范圍內的500多名患者進行為期7天的常規的家庭護理探訪。探訪內容包括從送藥、特殊護理服務到測量患者生命體征等。患者通常超過70歲，無法管理帶回家的任何IT基礎設施。此外，患者家中可能沒有任何互聯網連接或?qū)拵нB接。

要求

提供商希望系統能夠提供以下最低功能集和服務：

• 為每位患者分配一個可穿戴設備，以監測心率、血氧、運動、溫度和所采取的步驟。
• 在患者家中安裝額外的設備，以監測特定的患者狀況和生命體征，如血壓、血糖水平、體重、口腔溫度等。
• 系統必須向中央操作儀表板報告患者生命體征數據。
• 系統還將提醒患者何時服用某種藥物或何時進行生命測試。
• 系統必須能夠在斷電時跟蹤患者的狀態。
• 可穿戴系統配有一個易于識別的按鈕，可向等待的操作員服務發出緊急情況（如墜落）信號。設備將閃爍，表示緊急情況已啟動。設備將與操作員進行雙向音頻通信。對于聽力受損的患者，將使用替代方法與患者溝通。
• 整個網絡必須能夠管理500名現有患者，并以每年10%的速度增長。
• 系統必須在實施的三年內實現總體成本節約和33%的投資回報率。這一關鍵績效指標（KPI）通過將居家護理和護理協助從每天三小時減少到每天兩小時，同時提高項目中患者的醫療質量來測量。

實施

醫療物聯網和遠程醫療是物聯網、人工智能/機器學習和傳感器系統發展最快的領域之一。它的年增長率（YoY）為19%，到2025年市場規模為5340億美元，因此引起了人們的極大興趣。然而，我們研究這個特定的案例，是因?yàn)樗鼘?duì)系統設計者設置了很多的限制。具體而言，在醫療保健領域，嚴格的要求以及HIPAA和FDA法規對構建一個影響患者福祉的系統強加了必須克服的限制。例如，HIPAA要求保證患者數據的安全性，因此必須對整個系統進行加密和數據安全的設計及限定。此外，在這里，當我們?cè)噲D建立一個與互聯網連接的系統時，需要考慮老年人的約束條件，即缺乏與互聯網的強連接。

該系統將分為三個主要部分：

• 遠端邊緣層：由兩個設備組成。首先是為患者提供的可穿戴設備。第二個是各種不同的醫療等級測量工具。可穿戴設備是無線設備，而其他測量設備可能是也可能不是無線設備。兩者都將與接下來描述的PAN-LAN層組件建立安全通信。
• 近邊緣PAN-WAN層：這將是一個安裝在患者家中或可能被護理的地方的安全設備。它應該是便攜式的，但是一旦安裝，就不應該由患者使用和篡改。這將容納PAN-LAN網絡基礎設施設備。它還包含邊緣計算系統，用于管理設備、控制態勢感知，并在發生故障時安全地存儲患者數據。
• 云層：這將是存儲、記錄和管理患者數據的聚合點。它還提供了儀表板和態勢感知規則引擎。臨床醫生將通過單一儀表板和統一管理界面來管理一組已安裝的家庭護理系統。管理500名患者（每年同比增長10%）將帶來快速管理大量數據的挑戰，尤其是在緊急情況下。因此，將構建規則引擎來確定事件或情況何時超出邊界。

該架構的三層構成了從傳感器到云端的系統。下一部分將詳細介紹每個層的各個方面。

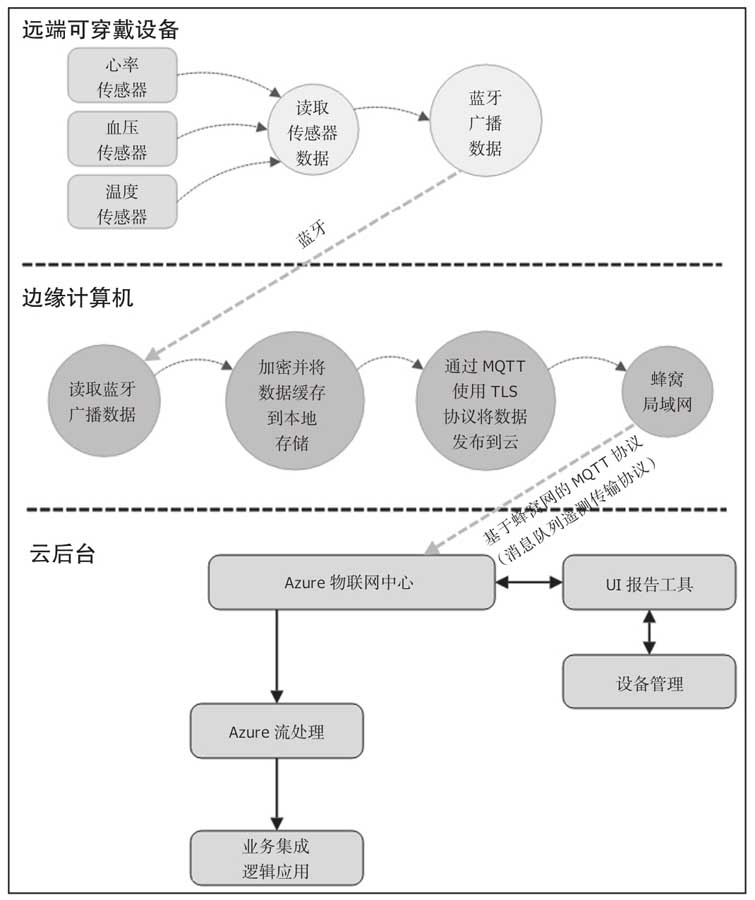

我們選擇的單一用例只是一個來自可穿戴設備的物聯網事件，必須將它傳播到云端才能顯示儀表板。數據流延伸到該物聯網用例的所有三層，如圖1-6所示。

該用例將從集成傳感器讀取數據，并將數據作為已配對設備的藍牙廣播包廣播到邊緣計算機。邊緣系統管理與藍牙個域網的關系，并將在電源或通信故障時檢索、加密和存儲傳入的數據到云端。邊緣系統還負責將藍牙數據轉換為基于MQTT協議封裝的TCP/IP數據包。

它還必須設置、管理和控制蜂窩通信。MQTT允許可靠和強大的傳輸?shù)降却脑葡到y(tǒng)（本例中的Azure）。在那里，數據通過TLS加密，基于電纜傳輸，然后進入Azure物聯網中心。屆時，數據將通過流分析引擎進行驗證和調集，并傳送到邏輯應用。在那里，基于云的Web服務將承載患者的信息和事件的儀表板。

遠端架構

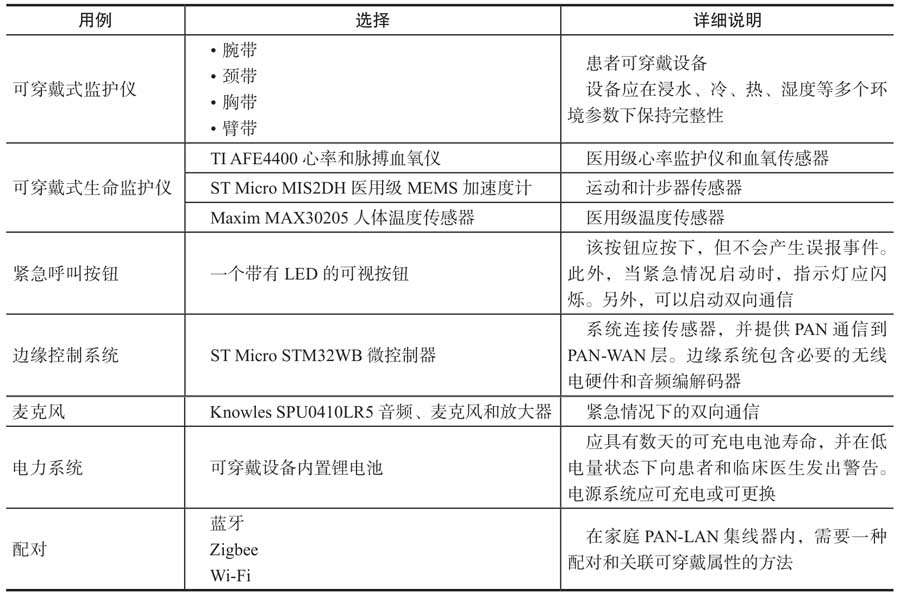

讓我們從遠端和可穿戴設計開始。對于這個項目，我們首先將用戶需求分解為可操作的系統需求（表1-2）。

在和緩治療（palliative care）情況下，可穿戴設備的目的是可靠、堅固且耐用。我們選擇了醫療級組件和經過環境測試的電子產品，以承受家庭護理中可能出現的使用情況。該設備也將沒有可維修部件。例如，對于這個使用場景，我們選擇不讓患者為可穿戴設備充電，因?yàn)榛颊呖赡軣o(wú)法可靠地完成這個過程。由于該項目仍需要居家護理和護理協助，因此護理協助的部分任務將是為可穿戴設備充電并監視其狀態。

系統通常從組件實體的限定開始。在該情形中，用于老年人家庭保健的可穿戴系統可以是腕帶、頸帶、臂帶等形式。本項目選擇了一種類似于醫院式的腕帶，病人對這種腕帶已經有一定的熟悉度。腕帶可以貼近皮膚和動脈，以便收集健康特征。其他形式的可穿戴設備無法提供更牢固的接觸。腕帶在尺寸、功率和形狀上確實有很大的限制，必須包含以下所述的所有電子元件、電源和無線電設備。

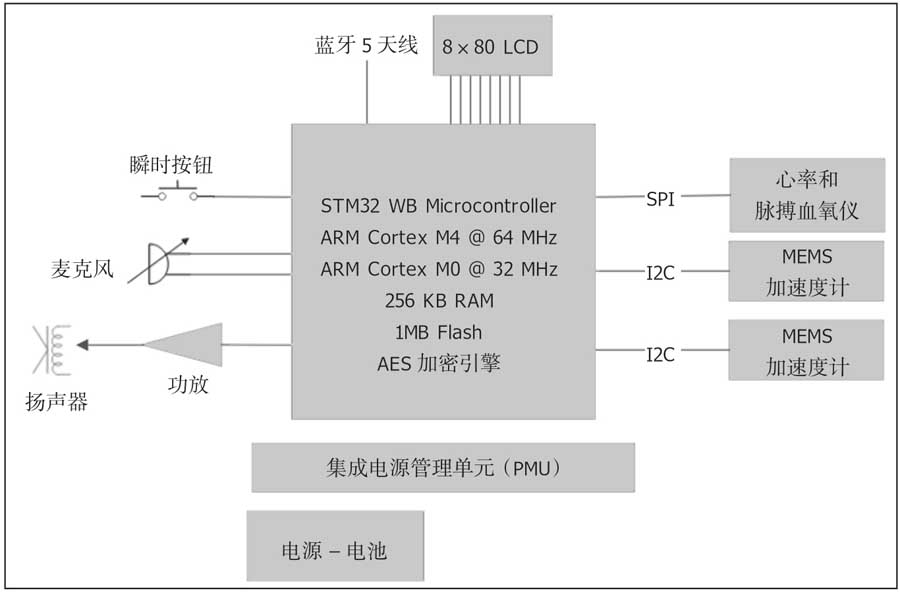

如圖1-7所示，從方塊圖的角度來看，這款可穿戴設備將由盡可能少的部件組成，以盡量減少空間和重量，同時盡可能節省電力。在這里，我們選擇使用一個非常省電的微控制器和藍牙5無線電（低功耗藍牙，BLE）。低功耗藍牙無線電將作為PAN-WAN集線器的PAN通信。BLE 5的范圍可達100米（當啟用LE遠程模式時，可以更遠）。

這對于患者不必離開的家庭護理情況已經足夠了。

邊緣層架構

PAN-WAN邊緣層是中央邊緣計算機、網關和路由器。在許多情況下，這個功能是由智能手機設備來完成的。但是，在這個方案中，我們需要使用比普通智能手機用戶更經濟的蜂窩服務計劃來構建系統。由于我們的規模是500名用戶，并且還在不斷增長，我們決定使用現成的硬件組件構建一個集線器，為客戶提供最佳的解決方案。

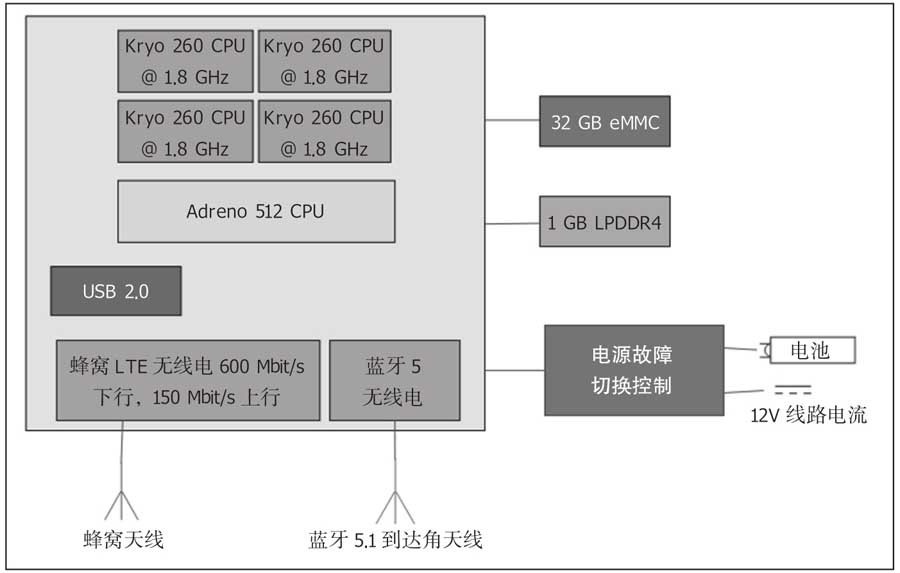

我們選擇的邊緣計算機是一臺工業級的單板計算機，能夠運行企業級的Linux發行版。Inforce 6560作為藍牙5.0個域網和蜂窩廣域網之間的網關，如圖1-8所示。片上系統（SOC）方便地集成了以下硬件：

• 驍龍660處理器，高通Kryo 260 CPU
• 3 GB板載LPDDR4 DRAM
• 32 GB eMMC存儲
• 一個microSD卡接口
• 藍牙5.0無線電
• 802.11n / ac Wi-Fi 2.4 GHz和5 GHz無線電網絡

邊緣計算機還將使用藍牙5.1位置跟蹤到達角天線陣列。這一新標準將使邊緣系統可對藍牙領域內的可穿戴設備和患者獲得厘米級的位置精度。這將允許跟蹤患者的運動、鍛煉、浴室功能和緊急情況。

邊緣系統依靠故障切換電源系統或不間斷電源（UPS）供電。如果出現停電事故，UPS設備將從線路電流切換為電池。它將通過USB或串行UART信號通知邊緣系統發生了電源事件。到那時，邊緣系統將與發生電源事件的云管理溝通，可能需要采取一些措施。

軟件架構

在這個相對簡單的系統中，除了三層通信協議和硬件外，還有三種不同的軟件模型。我們將研究實時傳遞患者健康數據的最常見用法，而不是贅述這個用例的每一個設計的細微差別，包括每一個故障恢復、設備供應、安全和系統狀態。

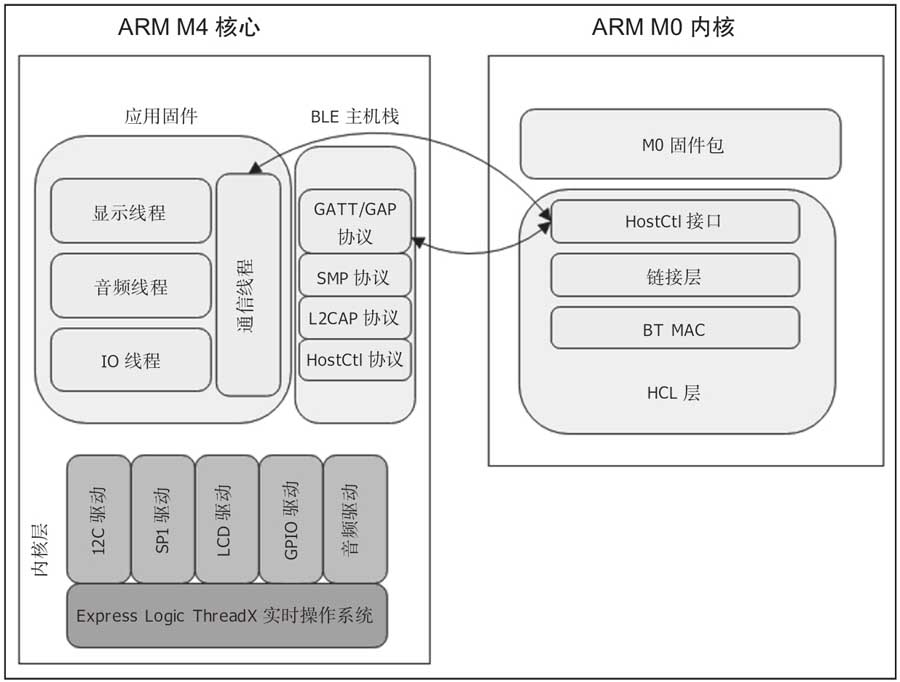

可穿戴設備的軟件結構必須與我們選擇的硬件兼容，如圖1-9所示。這意味著我們要選擇與所用架構和外設兼容的工具、操作系統、設備驅動和庫。我們先從可穿戴設備說起，它對代碼大小、電池壽命和性能限制的要求最為嚴格。由于STM32WB微控制器被設計為雙核，我們基本上有兩個系統需要管理：將運行我們特定的可穿戴固件的高性能ARM M4內核，以及通過藍牙管理I / O的低功耗M0內核。我們選擇一個商用實時操作系統，比如Express Logic公司的ThreadX，以實現現代化的開發體驗，而不是一個簡單的不適用該產品的控制循環。我們還希望能夠?qū)Ξa(chǎn)品進行醫療級的使用認證，這在使用商用操作系統時更容易實現。

可穿戴設備上的軟件結構分為兩個進程，這些進程托管用于管理可穿戴顯示器的多個線程、揚聲器和麥克風硬件、心跳和運動傳感器的I/O以及藍牙棧。藍牙棧與M0內核進行通信，該內核管理藍牙無線電的硬件層。

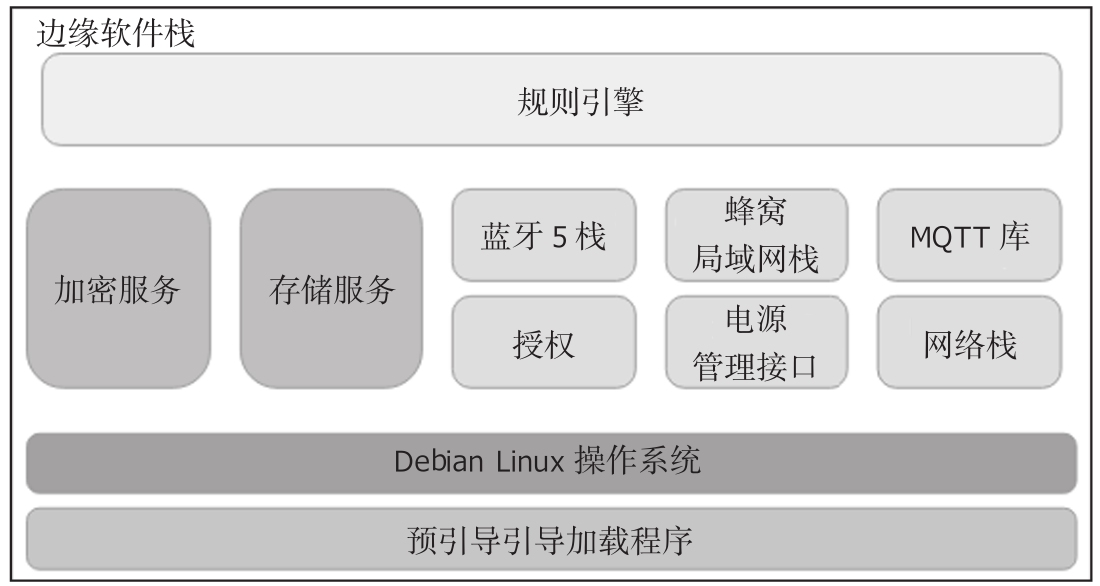

邊緣計算機具有更多的處理資源，因?yàn)樗仨毺峁┩暾腡CP/IP棧、PAN和WAN通信與路由、加密服務、存儲服務、設備置備和故障安全固件升級。如圖1-10所示，對于邊緣系統，我們選擇Linux Debian系統，因?yàn)樗染o密嵌入的RTOS提供更多的功能和服務。云系統以及邊緣計算機或可穿戴設備上的所有服務都是通過“規則引擎”進行協調的。規則引擎可以是使用針對此客戶或用例的自定義邏輯的簡單“專家系統”。一個更健壯的設計可以使用像Drools這樣的標準化框架。由于每個患者可能需要有一套不同的規則，因此使用一個動態的、可互換的規則引擎是有意義的，該引擎可以用不同的患者指令上傳。這是一個自主的頂層主管，可以定期捕獲運行狀況數據、解決安全問題、可靠地發布新固件更新、管理身份驗證和安全性，并處理大量錯誤和故障情況。規則引擎必須是自主的，這樣才能滿足系統的產品需求，而無須通過云直接控制。

云服務層提供攝取、長期數據存儲、流分析和患者監護儀表板的服務。它為醫療保健提供商提供了一個通用接口，可以通過其安全地管理數百個邊緣系統。這也是一種可以快速報告運行狀況、錯誤情況和系統故障并安全地提供設備升級的方法。云服務與邊緣服務的劃分如下：

• 云服務

• 對于多個遠端患者和系統的數據獲取和管理
• 幾乎無限的存儲容量
• 對邊緣進行受控軟件部署和更新

• 邊緣服務

• 對事件的低時延和實時的反應
• PAN與傳感器通信
• 最低連接要求

商業云服務將附帶服務協議和經常性成本，而邊緣系統在大多數情況下只會產生單一的前期硬件和開發成本。

在考慮云組件時，我們需要一項服務來安全地從多個邊緣設備接收數據。數據需要存儲以供分析和監控。云服務還應該包括一種管理和提供邊緣安裝的方法。最后，我們尋找一種方法來獲取病人的實時數據，并將其顯示給有資質的工作人員。

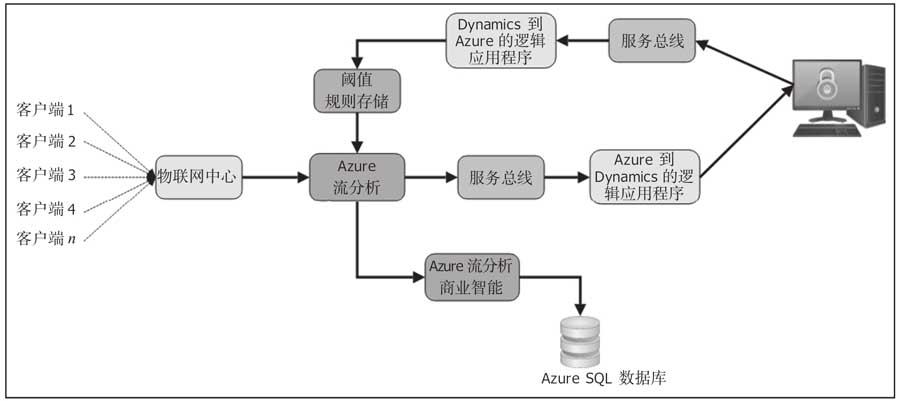

對于這個項目，我們選擇使用Microsoft Azure IoT作為云提供商來管理這個大型部署并實現增長和可擴展性。Azure IoT提供了如圖1-11所示的架構。

至少在IoT Hub的前端，Microsoft Azure IoT軟件架構之間的設計通常是保持一致的。數據將從各種經過身份驗證的源傳輸?shù)紸zure IoT中心。云網關能夠擴展到非常大型的IoT安裝。在幕后，IoT Hub是一組數據中心流程和服務的集合，用于偵聽和響應傳入的事件。

IoT Hub將把合格的流路由到流分析引擎。在這里，數據將被快速地實時分析，就像數據能夠被吸收一樣快。數據可以匯集到商業智能服務，長期存儲在Azure SQL數據庫中，并移動到服務總線。服務總線以隊列的形式響應事件和故障，以允許系統對它們做出響應。我們架構中的最后一個組件是云“黏合”層，它將數據路由到物聯網設備（Logic App Dynamics到Azure）或響應傳入數據（Logic App Azure到Dynamics）。Microsoft Dynamics 365作為一個邏輯應用程序接口，允許物聯網事件的可見性、儀表板的創建、Web框架，甚至移動和智能手機報警。

這個用例只是商業產品的實際功能的一小部分。我們忽略了重要的領域，如配置、身份驗證、錯誤情況、彈性固件升級、系統安全性和信任根、故障轉移條件、音頻通信、密鑰管理、LCD顯示工作以及儀表板控制系統本身。

1.4.2　用例回顧

我們?cè)谶@個非常簡短的介紹性用例中所展示的是，企業和商業設計的物聯網與邊緣計算需求涉及許多學科、技術和考慮因素。試圖以現代的性能、可靠性、可用性和安全性預期簡化將互聯網連接與邊緣系統橋接的復雜性，可能會以失敗告終。

正如我們?cè)诤?jiǎn)略的醫療可穿戴用例中所看到的那樣，我們的設計涉及許多可互操作的組件，這些組件組成了一個系統。負責物聯網系統的架構師必須對這些系統組件有一定程度的了解：

• 硬件設計
• 電源管理和電池設計
• 嵌入式系統設計和編程
• 通信系統、無線電信令、協議使用和通信經濟學
• 網絡棧和協議
• 安全性、服務開通、身份驗證和可信平臺
• 性能分析和系統分區
• 云管理、流系統、云存儲系統和云經濟學
• 數據分析、數據管理和數據科學
• 中間件和設備管理

本書的目的是幫助架構師通過無數的細節和每一個層次的選擇找到正確的方法。

---

[1]1英里約等于1609米。——編輯注
