1.3 鴻業BIMSpace的建筑和機電設計平臺

鴻業BIMSpace（也稱“鴻業樂建”）是國內著名的大型BIM軟件開發公司（鴻業科技）推出的三維協同設計軟件平臺。該軟件從2011年開始開發，2012年推出HYBIM 2.0版，2013年推出HYBIM 3.0版。HYBIM運行平臺為Autodesk Revit，目前支持Autodesk Revit 2014~Autodesk Revit 2020版本，是國內最早基于Revit的BIM解決方案軟件之一。

1.3.1 鴻業BIM系列軟件發展階段

本節將對鴻業BIM系列軟件的發展階段進行介紹。

1）2008年~2009年，鴻業科技參加了Autodesk Revit應用和開發培訓，并參加了多場Autodesk的BIM會議，對Revit軟件和BIM概念有很深的了解。

2）2010年，鴻業科技和歐特克公司合作，推出Revit MEP軟件和鴻業負荷計算軟件數據交互的Revit MEP鴻業負荷計算接口軟件。該軟件運行在Revit MEP 2012環境下，支持Revit MEP 32位和64位版本，語言環境為中文版和英文版。該軟件在2011年歐特克大中華年會上推廣，并在Revit用戶中被廣泛使用。

3）2011年，負荷計算接口升級，可支持Revit MEP 2012版本，同時開始在Revit上做建模和MEP協同建模設計分析軟件。

4）2012年11月，鴻業科技推出HYBIM解決方案，包括HYMEP for Revit 2.0和HYArch for Revit 2.0軟件。軟件可同時支持Revit 2012和Revit 2013版本，是國內最早推出的BIM類協同建模設計分析軟件，也是最早支持Revit 2013的設計軟件。

5）2013年5月，鴻業科技推出HYBIM解決方案3.0版本，包括HYMEP for Revit 3.0和HYArch for Revit 3.0，軟件以Revit 2013為主要平臺，同時可支持Revit 2014。重點改進管道連接處理、管道坡度處理、材料表和出圖的功能，大大提升設計效率。

6）2014年11月，鴻業科技推出BIMSpace軟件，其中包括建筑、暖通、給排水、電氣及相應的族庫。該軟件整合了原BIM系列軟件的相關功能，使用模塊化的方式，在一個軟件中可以實現各專業的協同設計。此后，鴻業BIM系列軟件穩定發展，此處不再贅述。

1.3.2 BIMSpace 2020模塊組成

BIMSpace是鴻業科技為了提高設計階段效率與質量的BIM一站式解決方案。

BIMSpace是針對建筑設計行業、基于Revit平臺的二次開發軟件。BIMSpace共分為兩個部分，一部分是族庫管理、資源管理、文件管理，更多地考慮了項目的創建和分類，包括對項目文件的備份、歸檔；而另一部分包括樂建、給排水、暖通、電氣、機電深化和裝飾，這一系列軟件的開發無一不體現設計工作過程中質量、效率、協同、增值的理念。

1.云族360

云族360是一款免費的海量族庫應用軟件，用戶可以到鴻業科技官網（http://bim.hongye.com.cn/）的“下載試用”頁面獲取免費應用下載。

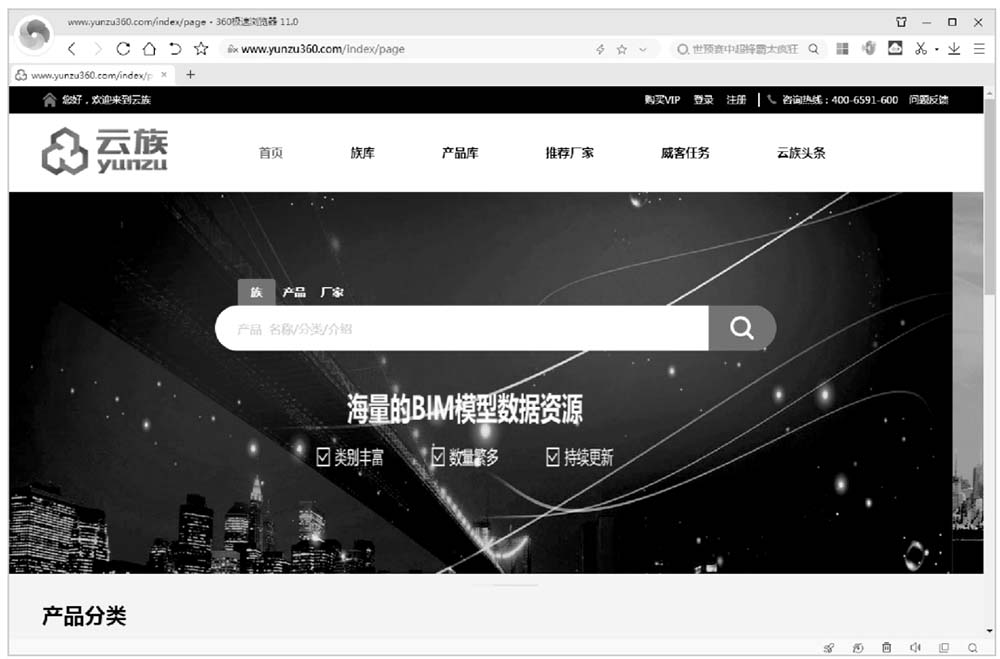

云族360包括常見的建筑專業族、電氣專業族、給排水專業族、暖通專業族及其他專業族等。族的下載主要有兩種方式，一是到云族360官網（http://www.yunzu360.com/Index.aspx）下載學習，如圖1-11所示；二是安裝云族360插件2.0版本后，在Revit 2020或Revit 2019中開啟族的下載，如圖1-12所示。

2.建筑設計

鴻業樂建2020軟件沿用二維設計習慣以及本地化的BIM建筑設計平臺，以軟件內嵌的現行規范、圖集以及大型企業標準，緊緊圍繞設計院的工作流程，強化設計工作，提高設計效率，解決模圖一體化難題。

鴻業樂建軟件為設計人員提供了快速建模的繪圖工具，減少了原有操作層級的數量，集所需參數為一個界面，如快速創建多跑樓梯、一鍵生成電梯等功能。另外，鴻業樂建軟件內嵌了符合本地化規范條例的設計規則，保證模型的合規性，如防火分區規范校驗、疏散寬度、疏散距離檢測等功能，減少了設計人員煩瑣的檢測及校對工作量?？紤]專業內及專業間協同工作，如提資開洞、洞口查看、洞口標注、洞口刪除等功能，為用戶提供協同平臺。新增了標準化管理的相關功能，如模型對比、提資對比，滿足企業的標準化管理，圖1-13為鴻業樂建2020的工作界面。

3.給排水、暖通、電氣設計

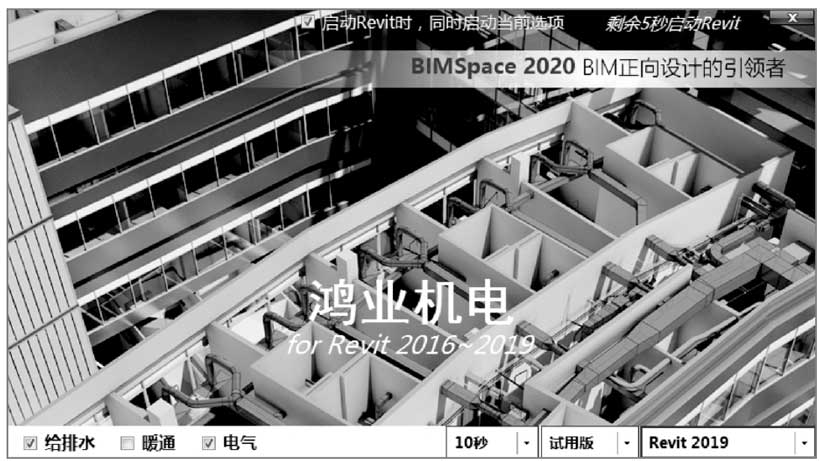

鴻業機電2020/2019軟件設計主要是應用在建筑給排水、暖通及電氣等專業的設計領域。目前，鴻業機電軟件可支持最高版本為Revit 2019~2020，圖1-14為鴻業機電2020軟件的啟動界面。

· 給排水設計：是鴻業公司結合設計師的實際功能需求，總結多年給排水軟件開發經驗，推出的一款全新的智慧化軟件。該軟件涵蓋了給水、排水、熱水、消火栓和噴淋系統的絕大部分功能。從管線設計到管線連接、調整再到水力計算，從消火栓智慧化布置、快速連接再到保護范圍檢查，從自噴系統的批量布置到自動連接再到四噴頭校驗，都提供了相應的一站式解決方案。

· 暖通設計：致力于在BIM正向設計上為暖通工程師解決實際問題，軟件中包含了風系統、水系統、采暖系統及地暖四大模塊。

· 電氣設計：符合電氣《BIM建筑電氣常用構件參數》圖集的要求，同時考慮專業設計人員的設計習慣，將二維與三維設計習慣相結合，學習成本大幅度降低。軟件結合綠建要求，比如自動布燈將計算與布燈合二為一，同時兼顧目標值與現行值的要求。溫感、煙感根據規范自動布置火災探測器，并生成保護范圍預覽，是否能涵蓋住保護區域一眼可知。電氣專業可以將水暖設備圖例快速切換，可一鍵解決電氣設計師面對眾多水暖設備協同應用的出圖問題。

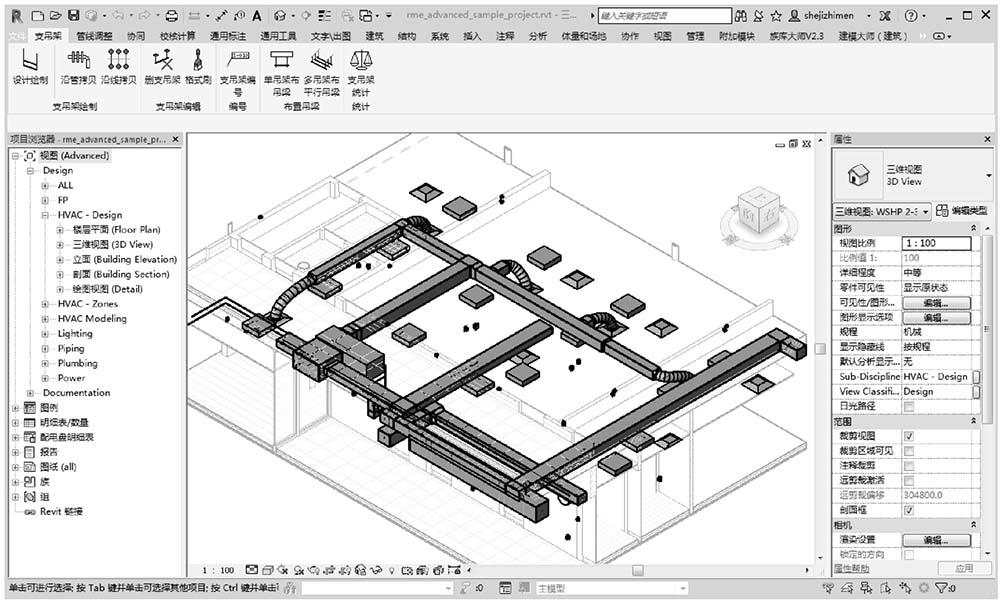

圖1-15為鴻業機電2020軟件的工作界面。

4.機電深化

機電深化是設計師進行BIM設計的一項重要工作，是模型從簡到精細的一個重要過程，也是設計與施工對接的重要環節。鴻業機電深化軟件提供了簡潔快速的解決方案，可實現各專業管線的快速對齊、自動連接及避讓調整；實現各專業管線按加工長度進行分段，并對管段進行編號；支持提取剖面布置支吊架的操作，并可選擇多種支架及吊架形式，還可對支吊架進行批量編號和型材統計；實現機電設計師的一鍵式開洞提資，視圖中添加套管及標注，土建設計師讀取提資文件后可開洞并對洞口進行查看、對洞口進行標注及批量刪除；可在視圖中統計或導出各專業的設備材料表，顯著提高機電深化的工作效率和質量，圖1-16為機電深化2020軟件的工作界面。

5.裝飾設計

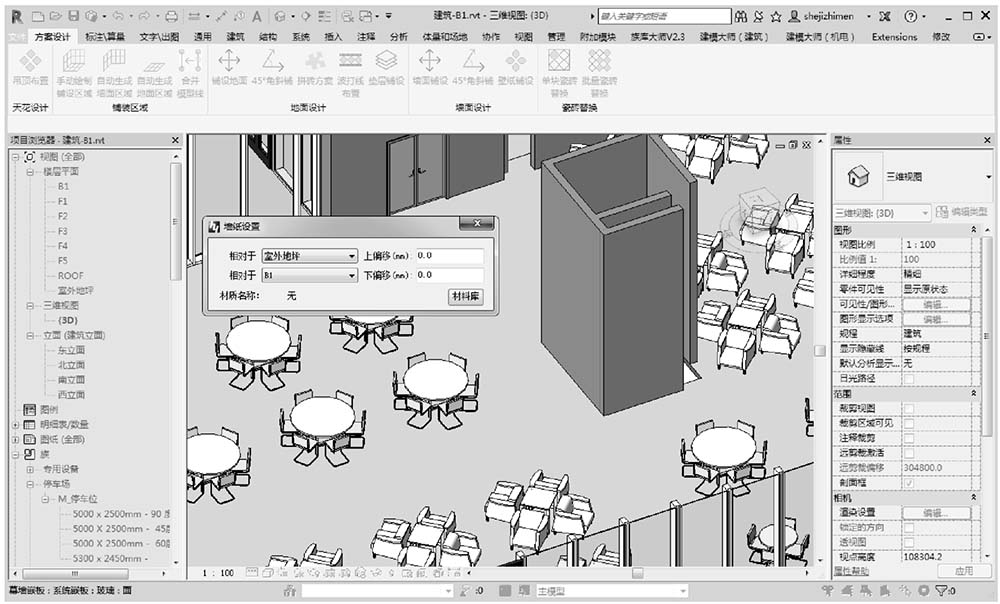

全新的吊頂布置功能，完全用實際施工的做法來布置生成BIM模型。軟件支持實際施工中最常用的兩種吊頂做法。預設了市場上所有常見的國標和非標主材。為擺脫以往圖紙做法和實際施工做法脫節的普遍現象，軟件歸納總結了實際做法的主要規律，使我們布置的吊頂龍骨系統完全符合實際施工的水準。此外，優化了壁紙鋪設，利用鋪磚功能迅速地鋪設墻地磚或石材、花磚、波打線、地面墊層等。裝飾軟件還提供了諸多算量功能，提供了方便的文字編輯、標注、排圖、出圖、批量打印等一系列BIMSpace通用工具，方便用戶使用。

圖1-17為鴻業裝飾設計軟件（Revit）2018的工作界面。

6.鴻業裝配式建筑

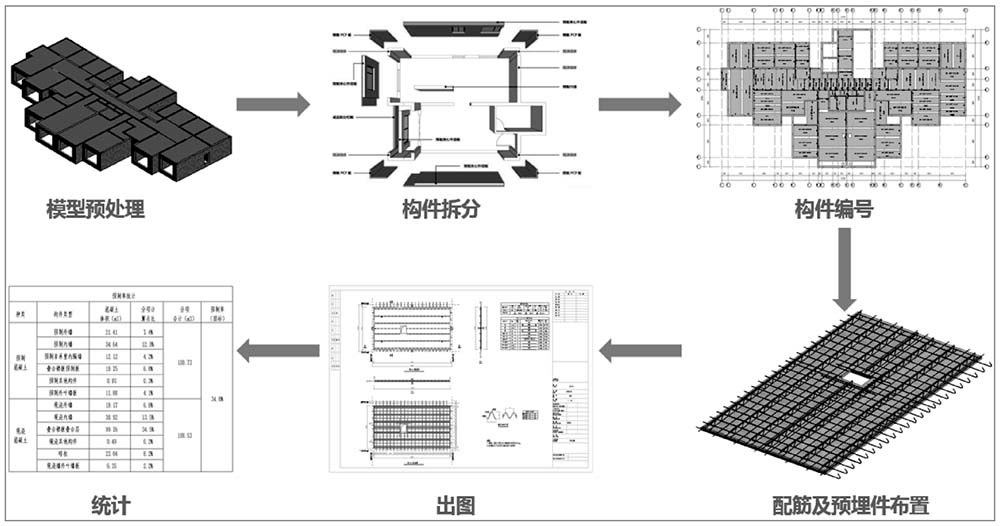

鴻業裝配式是針對裝配式混凝土結構、基于Revit平臺的二次開發軟件考慮從Revit模型到預制件深化設計及統計的全流程設計軟件。鴻業裝配式建筑設計軟件集成了國內裝配式規范、圖集和相關標準，能夠快速實現預制構件拆分、編號、鋼筋布置、預埋件布置、深化出圖（含材料表）及項目預制率統計等，形成了一系列符合設計流程、提高設計質量和效率、解放裝配式設計師的功能體系，如圖1-18所示。

7.鴻業鋁模BIM軟件

隨著鋁模板行業的迅速發展，鴻業公司傾心打造基于BIM主流平臺Revit的“鋁巨人”，支持協同工作模式，提供鋁模設計行業“快速模型深化、無縫體系對接、匯聚設計理念、高效智能配模、精準設計校驗、便捷成果輸出”的一體化解決方案。

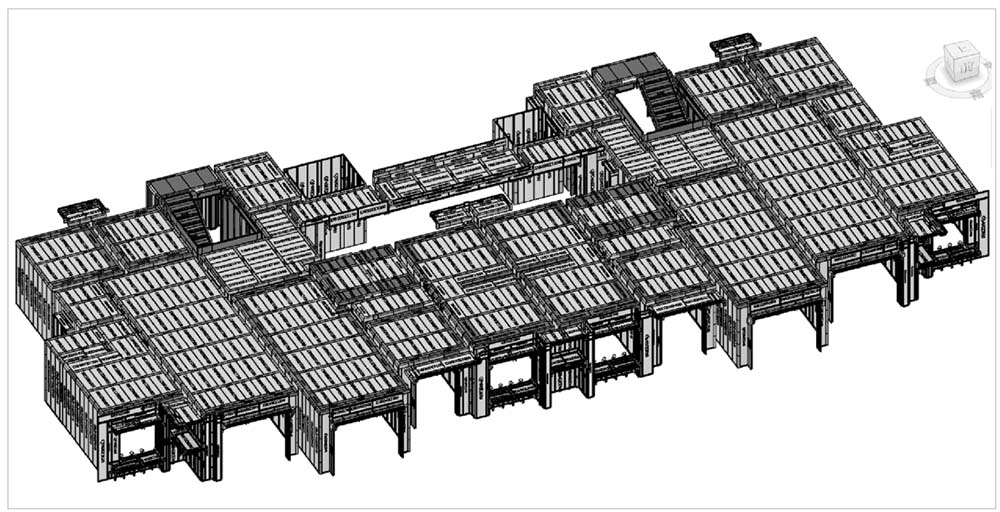

鴻業鋁模BIM軟件2019具有多編碼體系管理、智能配模、設計校驗和成果輸出等四大功能，圖1-19為鋁模布置完成效果圖。

8.蜘蛛俠——機電安裝BIM軟件

“蜘蛛俠”是鴻業科技隆重推出智能高效的MEP軟件，專為機電安裝行業提供BIM應用解決方案。“蜘蛛俠”也是目前國內久負盛名的機電設計軟件。

“蜘蛛俠”是一款針對機電深化設計的產品，基于Revit平臺進行二次開發，包含建模和管綜調整、校核計算、標注出圖及安裝算量等部分，旨在幫助用戶快速、準確地完成機電安裝深化工作，切實保證施工企業少返工、省材料、節工期、增效益。

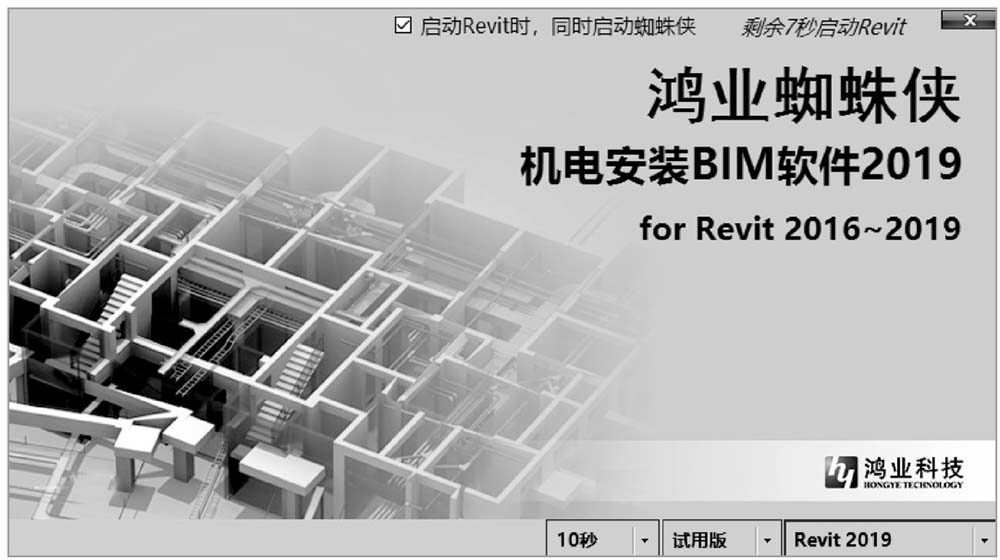

“蜘蛛俠”目前免費試用，用戶可進入http://www.zzxbim.com.cn/官網下載，適合的Revit版本為Autodesk Revit 2016~2019的中英文版（64位）。圖1-20為“蜘蛛俠”安裝成功后在桌面雙擊啟動的界面。

1.3.3 BIMSpace 2020軟件下載

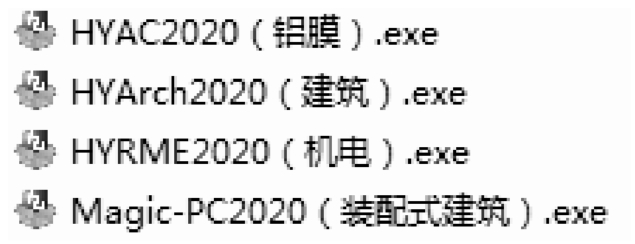

BIMSpace 2020為建筑設計師提供專業的從施工、設計到裝配式建筑的整套解決方案。要使用BIMSpace，可在鴻業科技官網（http://bim.hongye.com.cn/index/xiazai.html）下載進行試用。BIMSpace 2020為4個軟件模塊的集合，如圖1-21所示。因為BIMSpace 2020中新增了部分功能，可以快速建立模型，建議在建筑、機電深化、機電等模塊方面安裝BIMSpace 2020來使用。BIMSpace 2020既可以在Revit 2020使用，也可以Revit 2019中使用。

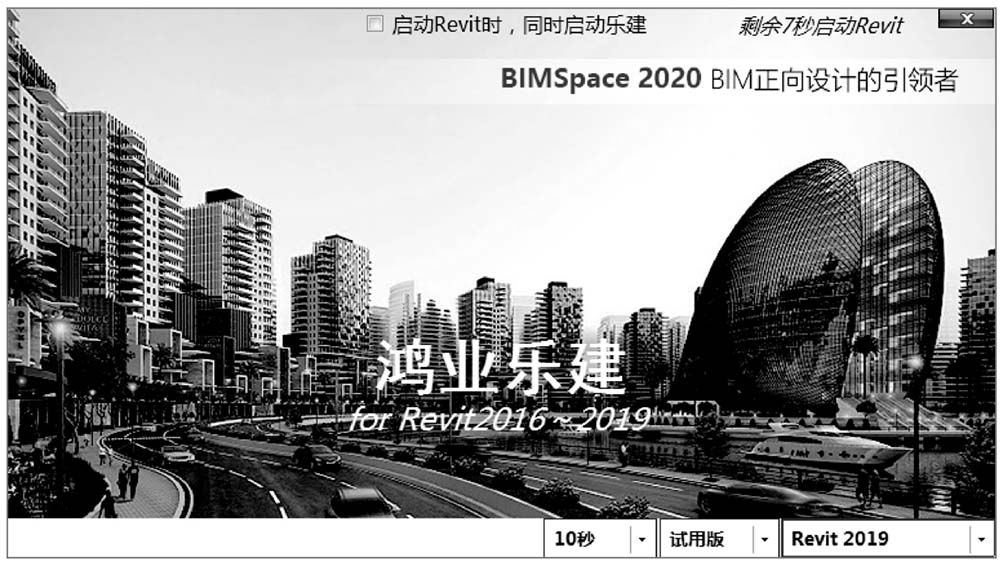

軟件模塊需要全部進行安裝。安裝完成后，在計算機桌面上雙擊鴻業樂建2020圖標，會自動啟動Revit 2020軟件和鴻業樂建2020軟件模塊，在主頁界面中可以選擇適合用戶安裝的Revit版本（Revit 2020或Revit 2019），如圖1-22所示。

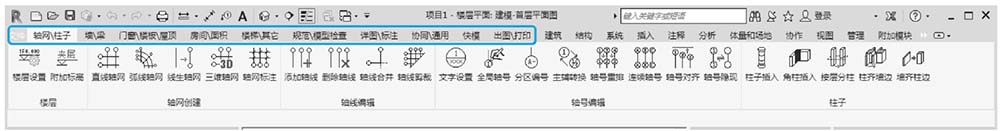

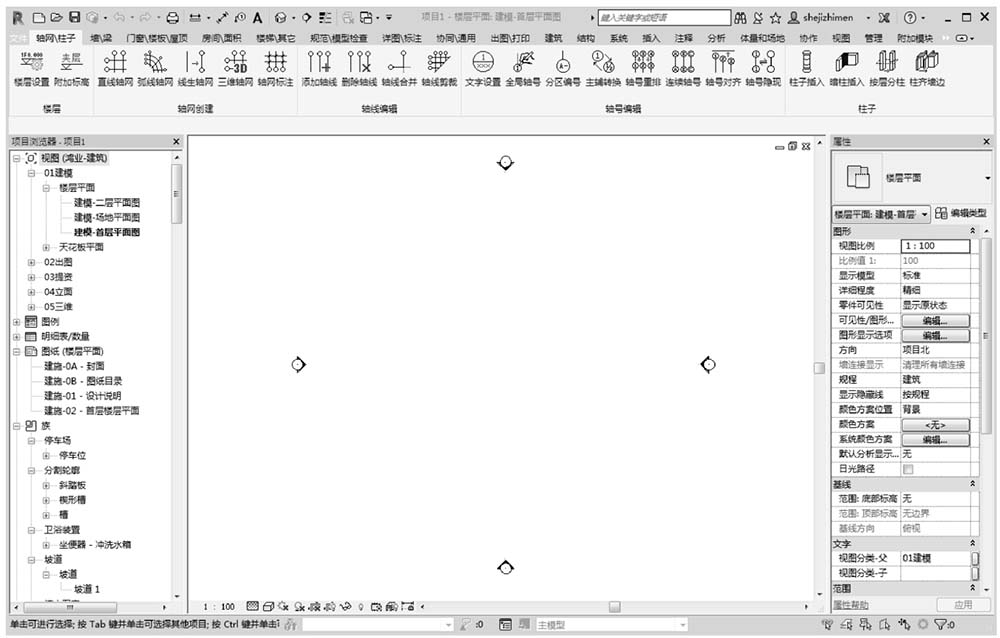

鴻業樂建軟件的功能在Revit 2020功能區的前面幾個選項卡中，如圖1-23所示。
