1.4 數據庫設計

1.4.1 關系數據庫設計原則

SQL Server是典型的關系數據庫管理系統。關系數據庫的設計是為了生成一組關系模式，使人們既不需存儲不必要的冗余信息，又方便獲取信息。數據庫設計的方法是首先建立 E-R 模型，然后將E-R模型轉換為關系模型，最后對關系模型進行規范化處理。

本節以一個簡化的銷售數據庫為實例，講解了數據庫的設計和規范化過程，目的是使讀者了解這一設計過程。讀者可以在學習之后再對該數據庫進行適當?shù)臄U(kuò)充和完善。

1.4.2 關系規范化

1.建立E-R模型

E-R（Entity-Relationship，實體-聯系）模型是用E-R圖來表示的，它是企業運營方式的信息化描述。企業規則的變化直接影響著E-R圖的結構和實體間的聯系。E-R圖直觀易懂，是系統開發人員和企業客戶之間很好的溝通媒介。E-R圖有3個要素。

（1）實體。實體指客觀存在并可相互區分的事物，可以是人、物，也可以是某些概念或事物與事物之間的聯系，例如員工、商品、銷售等實體。在E-R圖中使用矩形框表示，框內寫上實體名。

（2）屬性。屬性指實體具有的特征。例如，員工實體的屬性有編號、姓名、性別、部門、電話、地址等；銷售實體的屬性有銷售編號、商品編號、數量、售出時間等。在 E-R 圖中使用橢圓框表示，框內寫上屬性名，并用無向邊與其實體相連。

（3）聯系。聯系指實體之間的相互關聯，實體間的聯系可以分為一對一、一對多、多對多3種類型。例如，員工實體和銷售實體之間的聯系是“員工進貨”，這是一對多的聯系，即一個員工可以有多次銷售記錄，一次銷售記錄只可以由一個員工完成。聯系在 E-R 圖中使用用菱形框表示，并以適當?shù)暮x命名，名字寫在菱形框中，用無向連線將參加聯系的實體矩形框分別與菱形框相連，并在連線上標明聯系的類型，即1-1、1-N或N-M。

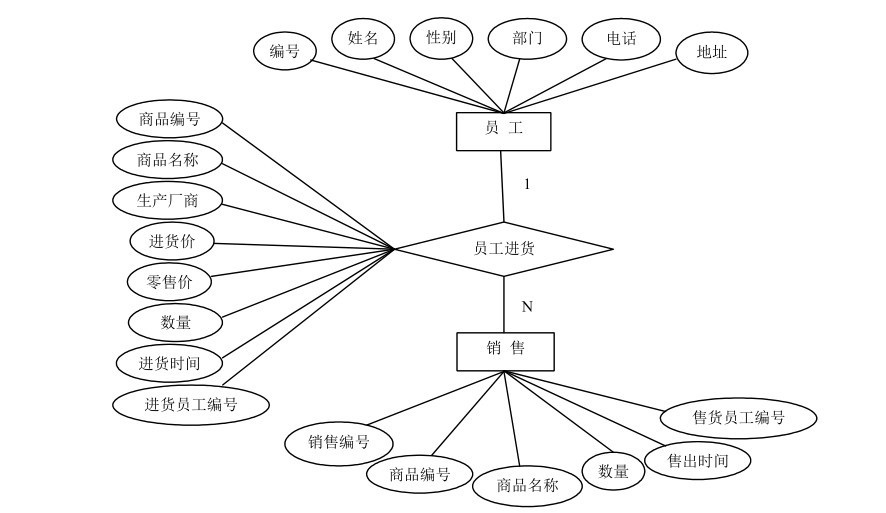

銷售數據庫的E-R圖表示如圖1.1所示。

2.E-R圖轉換為關系模型

在關系數據庫中，關系模型就是用二維表格來表示實體及實體之間聯系的模型。將 E-R 圖轉換為關系模型的方法是：將一個實體或一個聯系轉換為一個表，實體的屬性以及聯系的屬性就是表中的列，實體標識符就是表的主關鍵字。

將圖1.1所示的銷售數據庫的E-R圖轉換為關系模型，則有以下3個表。

（1）用Employees表表示員工實體，該表有編號、姓名、性別、部門、電話、地址等列。編號是該表的主鍵，能唯一地標識表中的每一行。

（2）用 Goods 表表示員工進貨聯系，該表有商品編號、商品名稱、生產廠商、進貨價、零售價、數量、進貨時間、進貨員工編號等列。商品編號是該表的主鍵，能唯一地標識表中的每一行。

（3）用Sell表表示商品銷售表實體，該表有銷售編號、商品編號、商品名稱、生產廠商、數量、售出時間、售貨員工編號等列。銷售編號是該表的主鍵，能唯一地標識表中的每一行。

3.關系模型的規范化

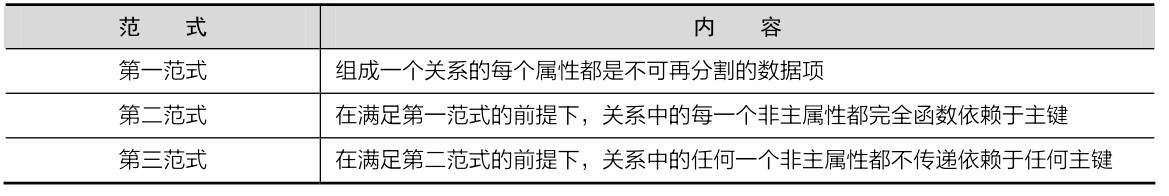

規范化的目的是使表的結構更加合理，消除存儲異常，減少數據冗余，便于插入、刪除和更新數據，提高存儲效率。關系數據庫中可以使用3個規范化模式（范式）來對關系模型進行規范化處理。3個范式如表1.1所示。

下面對銷售數據庫關系模型中建立的3個表進行規范化處理。

（1）是否滿足第一范式。Employees 表中的所有屬性都是不可再分割的數據項。例如，不能將員工的編號和姓名兩個屬性放在同一列中顯示，也不能將編號分割為“編”和“號”兩個列。Goods表和Sell表也都滿足第一范式的要求。

（2）在滿足第一范式的前提下，是否滿足第二范式。在Employees表中，每一行只表示一個員工的信息，通過主鍵編號可以唯一地確定一個員工的姓名、性別、部門、電話或地址等非主屬性，即Employees表的所有非主屬性都完全函數依賴于主鍵，所以Employees表滿足第二范式的要求。同樣分析Goods表和Sell表，也都滿足第二范式的要求。

注意，銷售數據庫中各個表的主鍵都只由一個屬性構成，分析起來比較簡單。如果一個表的主鍵由兩個屬性構成，則要判斷每一個非主屬性是完全函數依賴還是部分依賴于主鍵，如果是部分依賴，就要刪除產生部分依賴的非主屬性。例如，假設學生成績表的屬性為課程編號、學號、成績、考試時間，其中主鍵是“課程編號，學號”，而考試時間只依賴于主鍵中的“課程編號”這一部分，所以考試時間屬性是部分依賴于主鍵，應該在此表中刪除。

（3）在滿足第二范式的前提下，是否滿足第三范式。在Sell表中，商品編號依賴于銷售編號，而商品名稱則依賴于商品編號，所以商品名稱傳遞依賴于銷售編號。Sell表不滿足第三范式的要求，應該刪除商品名稱屬性，消除傳遞依賴關系。同樣分析Employees表和Goods表，也都滿足第三范式的要求。
