5.2.3　用例

1．用例的概念

用例（Use case）是參與者（角色）可以感受到的系統服務或功能單元。它定義了系統如何被參與者使用，描述了參與者為了使用系統所提供的某一完整功能而與系統之間發生的一段交互作用。用例最大的優點就是站在用戶的角度上（從系統的外部）來描述系統的功能。它把系統當作一個黑箱子，并不關心系統內部是如何完成它所提供的功能，只表達整個系統對外部用戶可見的行為。

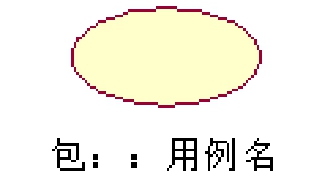

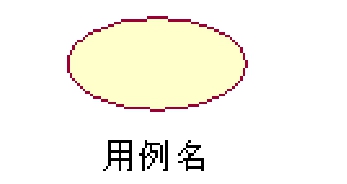

UML中通常以一個橢圓圖符來表示用例，用例名稱書寫在橢圓下方，如圖5-9所示。

每個用例在其所屬的包里都有唯一的名字，該名字是一個字符串，包括簡單名和路徑名。用例的路徑名就是在用例名前面加上用例所屬的包的名字，如圖5-10所示為帶路徑名的用例。用例名可以包括任意數目的字母、數字和除冒號以外的大多數標點符號。用例的名字可以換行，但應易于理解，往往是一個能準確描述功能的動詞短語或者動名詞詞組。

用例和參與者之間的關系屬于關聯關系（Association），又稱作通信關聯（Communication Association）。關聯關系是雙向的一對一的關系，這種關系表明了哪個參與者與用例通信。

需要注意用例的一些特征。首先，用例必須由某一個參與者觸發激活后才能執行，即每個用例至少應該涉及一個參與者。如果存在沒有參與者的用例，就可以考慮將這個用例并入其他用例之中。

其次用例也是一個類，而不是某個具體的實例。用例所描述的是它代表的功能的各個方面，包含了用例執行期間可能發生的各種情況。例如，從ATM系統中取款這個用例，張三持銀行卡去取錢，系統收到消息后將錢送出的過程就是一個實例。而李四持銀行卡取錢，系統收到消息后因?yàn)殄X已經取完而將銀行卡退給李四也是一個實例。

注意，用例是一個完整的描述。一個用例在編程實現的時候往往會被分解成多個小用例（函數），這些小用例的執行會有先后之分，其中任何一個小用例的完成都不能代表整個用例的完成。只有當所有的小用例都完成，并最終產生了返回給參與者的結果，才能代表整個用例的完成。

2．識別用例

任何用例都不能在缺少參與者的情況下獨立存在。同樣，任何參與者也必須要有與之關聯的用例。所以識別用例的最好方法就是從分析系統參與者開始，在這個過程中往往會發現新的參與者。當找到參與者之后，我們就可以根據參與者來確定系統的用例，主要是看各參與者如何使用系統，需要系統提供什么樣的服務。可以通過以下問題來尋找用例：

• 參與者希望系統提供什么功能？
• 參與者是否會讀取、創建、修改、刪除、存儲系統的某種信息？如果是的話，參與者又是如何完成這些操作的呢？
• 參與者是否會將外部的某些事件通知給系統？
• 系統中發生的事件是否通知參與者？
• 是否存在影響系統的外部事件？

除了通過與參與者有關的問題來發現用例，還可以通過一些與參與者無關的問題來發現用例，例如系統需要解決什么樣的問題，系統的輸入輸出信息有哪些。

需要注意的是，用例圖的主要目就是幫助人們了解系統的功能，便于開發人員與用戶之間的溝通，所以確定用例的一個很重要的標準就是用例應當易于理解。對于同一個系統，不同的人對于參與者和用例可能會有不同的抽象，這就要求我們?cè)诙喾N方案中選出最好的一個。對于這個被選出的用例模型，不僅要做到易于理解，還要做到不同的人群對它的理解是一致的。

3．用例的粒度

用例的粒度指的是用例所包含的系統服務或功能單元的數量。用例的粒度越大，用例包含的功能就越多，反之則包含的功能就越少。

對同一個系統的描述，不同的人可能會產生不同的用例模型。如果用例數量過多，就會造成用例模型過大和引入設計的困難大大提高。如果用例數量過少，就會造成用例的粒度太大，又不便于進一步的充分分析。

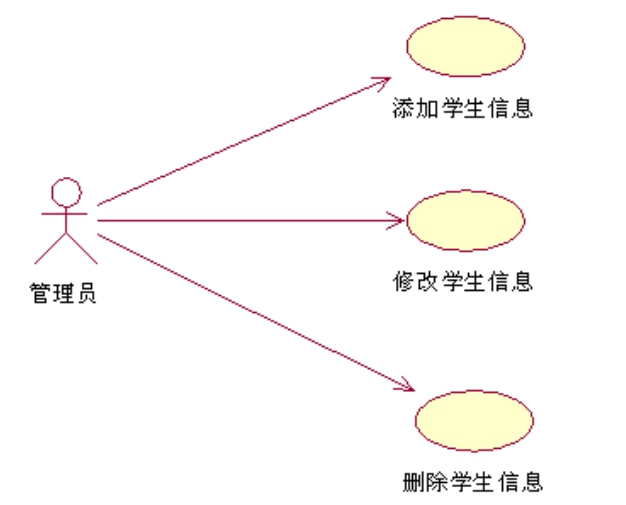

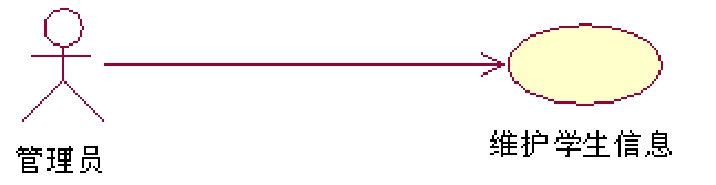

如圖5-11所示為學生管理系統中的學生信息維護用例，管理員需要添加、修改、刪除學生信息等操作。還可以根據具體的操作把它抽象成3個用例，如圖5-12所示，它展示的系統需求和單個用例是完全一樣的。

當大致確定用例數量后，就可以輕松確定用例粒度的大小。對于比較簡單的系統，因?yàn)橄到y(tǒng)的復雜度一般比較低，所以可以適當加大用例模型一級的復雜度，也就是可以將較復雜的用例分解成多個用例。對于比較復雜的系統，因?yàn)橄到y(tǒng)的復雜度已經很高，這就要求我們加強控制用例模型一級的復雜度，也就是將復雜度適當?shù)匾仆美齼?nèi)部，讓一個用例包含較多的功能。

用例的粒度對于用例模型來說是很重要的，它不但決定了用例模型級的復雜度，而且也決定了每一個用例內部的復雜度。在確定用例粒度的時候，應該根據每個系統的具體情況，具體問題具體分析，在盡可能保證在整個用例模型容易理解的前提下決定用例粒度的大小和用例的數量。

4．用例規約（Use Case Specification）

用例圖只是在總體上大致描述了一下系統所提供的各種服務，讓我們對系統有一個總體的認識。但對于每一個用例，還需要有詳細的描述信息，以便讓別人對于整個系統有一個更加詳細的了解，這些信息包含在用例規約之中。而用例模型指的也不僅僅是用例圖，而是由用例圖和每一個用例的詳細描述—用例規約所組成的。每一個用例的用例規約都應該包含以下內容：

• 簡要描述（Brief Description），對用例作用和目的的簡要說明。
• 事件流（Flow of Event），包括基本流和備選流。基本流描述的是用例的基本流程，是指用例“正常”運行時的場景。備選流描述的是用例執行過程中可能發生的異常和偶爾發生的情況。基本流和備選流組合起來應該能夠覆蓋一個用例所有可能發生的場景。
• 用例場景（Use-Case Scenario），是指同一個用例在實際執行的時候會有很多不同的情況發生，也可以說用例場景就是用例的實例，用例場景包括成功場景和失敗場景。在用例規約中，由基本流和備選流的組合來對場景進行描述。在描述用例的時候要注意覆蓋所有的用例場景，否則就有可能遺漏某些需求。
• 特殊需求（Special Requirement），是指一個用例的非功能性需求和設計約束。特殊需求通常是非功能性需求，包括可靠性、性能、可用性和可擴展性等。例如法律或法規方面的需求、應用程序標準和所構建系統的質量屬性等。
• 前置條件（Pre-Condition），執行用例之前系統必須所處的狀態。例如，前置條件是要求用戶有訪問的權限或是要求某個用例必須已經執行完。
• 后置條件（Post-Condition），用例執行完畢后系統可能處于的狀態。例如，要求在某個用例執行完后，必須執行另一個用例。

因?yàn)橛美?guī)約基本上是用文本方式來表述的，所以有些問題難以描述清楚。為了更加清晰地描述事件流，往往需要配以其他圖形來描述，如加入序列圖適合于描述基于時間順序的消息傳遞和顯示涉及類交互的一般形式，加入活動圖有助于描述復雜的決策流程，加入狀態轉移圖有助于描述與狀態相關的系統行為。還可以在用例中粘貼用戶界面或是其他圖形，但是一定要注意表達得簡單明了。
