3.3　Rational Rose的四種視圖模型

使用Rational Rose建立的Rose模型中包括四種視圖，它們分別是用例視圖（Use Case View）、邏輯視圖（Logical View）、構件視圖（Component View）和部署視圖（Deployment View）。在Rational Rose中創建一個項目時，就會自動包含這四種視圖，如圖3-3所示。每一種視圖針對不同的模型元素，具有不同的用途。在下面的幾個小節中將分別對這四種視圖進行說明。

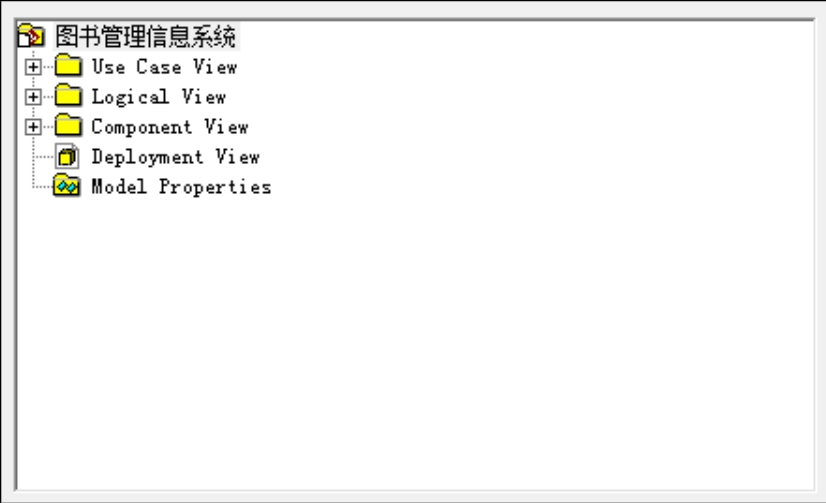

圖3-3　Rose模型中的四種視圖
