第2章 電控系統主要元器件
圖2-1為格力KFR-23GW/（23570）Aa-3掛式空調器電控系統主要部件，圖2-2為美的KFR-26GW/DY-B（E5）電控系統主要部件。由圖2-1和圖2-2可知，一個完整的電控系統由主板和外圍負載組成，包括室內機主板、變壓器、室內環溫和管溫傳感器、室內風機、顯示板組件、步進電機、遙控器等。

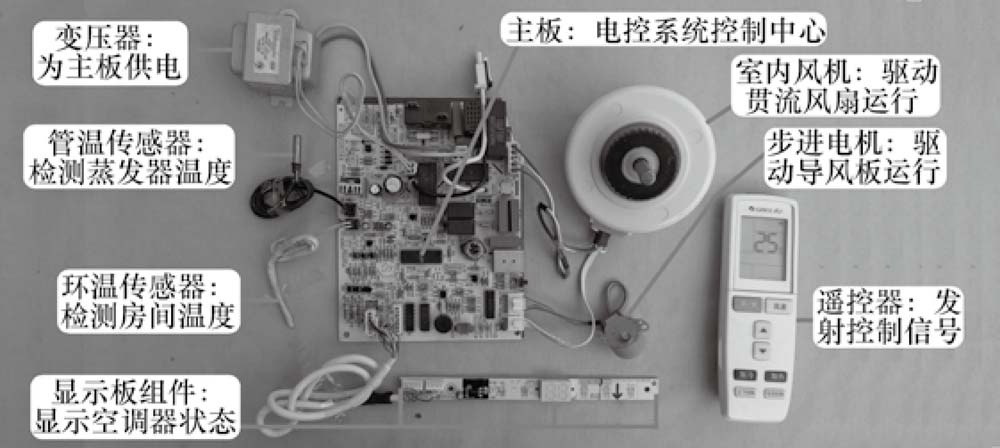

圖2-1 格力KFR-23GW/（23570）Aa-3空調器電控系統主要部件
圖2-2 美的KFR-26GW/DY-B（E5）空調器電控系統主要部件
圖2-1為格力KFR-23GW/（23570）Aa-3掛式空調器電控系統主要部件，圖2-2為美的KFR-26GW/DY-B（E5）電控系統主要部件。由圖2-1和圖2-2可知，一個完整的電控系統由主板和外圍負載組成，包括室內機主板、變壓器、室內環溫和管溫傳感器、室內風機、顯示板組件、步進電機、遙控器等。
圖2-1 格力KFR-23GW/（23570）Aa-3空調器電控系統主要部件
圖2-2 美的KFR-26GW/DY-B（E5）空調器電控系統主要部件
