1.6.1 數據模型中的相關概念

這里主要介紹幾個數據模型中的基本概念，包括實體、屬性、實體集、實體之間的聯系以及E-R圖。

1. 實體

客觀存在并可相互區別的事物稱為實體。實體可以是具體的人、事、物，也可以是抽象的概念或聯系。例如，一個學生、一名教師、一門課程、一本書、一場比賽等。

2. 屬性

描述實體的特性稱為屬性。一個實體可以由若干個屬性來刻畫，如一個學生實體有學號、姓名、性別、出生日期、班級等方面的屬性。屬性的具體取值稱為屬性值。例如，某一個男學生實體的“性別”屬性的屬性值應是“男”。

3. 實體集

同類型實體的集合稱為實體集。例如，對于“學生”實體來說，全體學生就是一個實體集；對于“課程”實體來說，學校開設的所有課程也是一個實體集。

4. 實體之間的聯系

實體之間的聯系是指兩個不同實體集之間的聯系。實體集A與實體集B之間的聯系可分為3種類型。

（1）一對一聯系（1：1）。實體集A中的一個實體最多與實體集B中的一個實體相對應，反之亦然，則稱實體集A與實體集B之間是一對一聯系。例如，一個班級只有一位班長，而一個班長也只能管理一個班級，所以班級和班長兩個實體集是一對一聯系。

（2）一對多聯系（1：n）。對于實體集A中的一個實體，實體集B中有多個實體與之對應；反之，對于實體集B中的每一個實體，實體集A中最多只有一個實體與之對應，則稱實體集A與實體集B之間是一對多聯系。例如，一個班級有多個學生，而一個學生只能屬于一個班級，所以班級和學生兩個實體集是一對多聯系。

（3）多對多聯系（m：n）。對于實體集A中的每一個實體，實體集B中有多個實體與之對應；反之，對于實體集B中的每一個實體，實體集A中也有多個實體與之對應，則稱實體集A與實體集B之間是多對多聯系。例如，一個學生可以選修多門課程，而一門課程可以被多名學生選修，所以學生和課程兩個實體集是多對多聯系。

5. E-R圖

E-R（Entity-Relationship，實體-聯系）方法是最廣泛使用的數據庫設計方法，該方法使用E-R圖來描述現實世界中實體及實體之間的聯系。E-R圖使用3種圖形來分別描述實體、屬性和聯系。

（1）實體：用矩形表示，矩形內寫上實體的名稱。

（2）屬性：用橢圓表示，橢圓內寫明屬性名，并用連線將其與對應的實體連接起來。

（3）聯系：用菱形表示，菱形內寫明聯系名，并用連線分別與有關的實體連接起來，同時標注上聯系的類型。

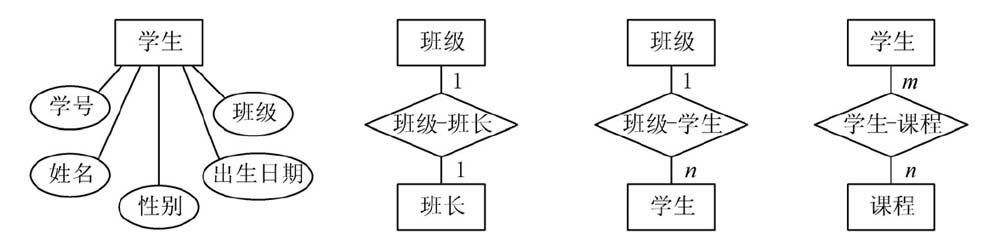

圖1-10中的E-R圖示例從左到右分別是學生實體及其屬性、班級與班長兩個實體集之間的一對一聯系、班級與學生兩個實體集之間的一對多聯系、學生和課程兩個實體集之間的多對多聯系。
