第二節 動力蓄電池系統的組成與性能指標

一、動力蓄電池系統的組成

動力蓄電池系統主要由動力蓄電池箱、動力蓄電池模組、BMS以及輔助元器件四部分組成，如圖2-1所示。

二、動力蓄電池系統的主要性能指標

動力蓄電池系統的四項主要性能指標如下：

1．動力蓄電池系統的額定電壓（單位：V）

動力蓄電池系統的額定電壓=電芯額定電壓×電芯的串聯數量

2．動力蓄電池系統的容量（單位：A·h）

動力蓄電池系統的容量=電芯容量×電芯的并聯數量

3．動力蓄電池的總能量（單位：W·h）

動力蓄電池的總能量=動力蓄電池系統的額定電壓×動力蓄電池系統的容量

4．動力蓄電池系統的能量密度

1）質量能量密度=動力蓄電池總能量÷動力蓄電池系統總質量（單位：W·h/kg），也稱作比能量或質量比能量。

2）體積能量密度=動力蓄電池總能量÷動力蓄電池系統總體積（單位：W·h/L），也稱作體積比能量。

5．充電效率

充電效率是庫侖效率與能量效率的總稱。

1）庫侖效率（安時效率），指放電時從蓄電池中釋放的容量與同循環過程中充電容量的比值。

2）能量效率（瓦時效率），指放電時從蓄電池中釋放的能量與同循環過程中充電能量的比值。

6．循環壽命

在指定的充放電終止條件下，以特定的充放電制度進行充放電，動力蓄電池在不能滿足壽命終止標準前所能進行的循環數。

三、兩種常用動力蓄電池的性能參數比較

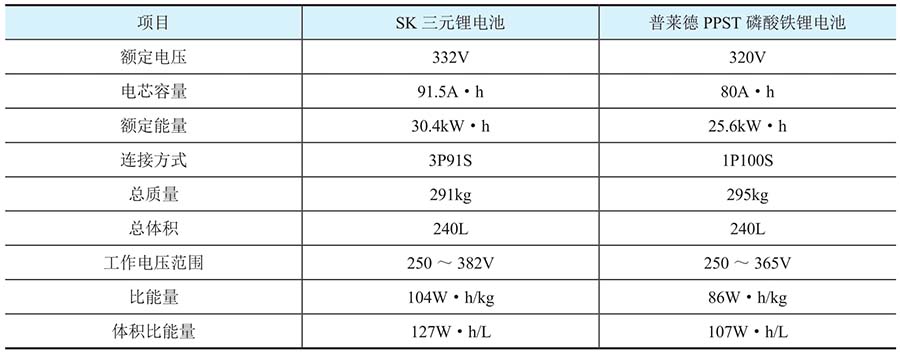

兩種常用動力蓄電池SK三元鋰電池與普萊德PPST磷酸鐵鋰蓄電池的參數比較見表2-2。
