1.3 數字動畫的基礎知識

1.3.1 數字視頻基礎知識

在制作數字動畫作品之前，首先要了解一些數字視頻的基礎知識。

1.運動感覺的獲得

在計算機中，動畫中的一幀畫面由縱橫矩陣排列的像素點構成，如圖1-7所示。在PAL制式的視頻信號中，每幀畫面由625個掃描行構成；在NTSC制式的視頻信號中，每幀畫面由525個掃描行構成。

連續的視頻信息要利用人眼的視覺閾限和視覺暫留特性產生運動畫面的感覺，就要求在每一秒鐘內播放一定數量的畫面信息，例如要產生馬連續跑動的視頻效果，就要通過連續快速播放一系列的單幀畫面獲得，如圖1-8所示。

因此，每一秒鐘掃描多少幀畫面就稱為視頻的幀速率，在PAL制式的視頻信號中，幀速率為25幀/秒；在NTSC制式的視頻信號中，幀速率為30幀/秒。當達到以上幀速率時，便可以獲得連續平滑的運動畫面效果。

2.電視制式

電視制式?jīng)Q定了視頻、音頻信息的傳輸、存儲等方式，目前世界上常見的電視制式包含NTSC制式（美國和日本使用）、PAL制式（中國和歐洲大多數國家采用）、SECAM（俄羅斯和法國等國家采用）。下面就分別對這3種彩色電視制式進行詳細的介紹。

（1）NTSC制式

NTSC制式又稱為恩制。NTSC制式屬于同時制，是美國在1953年12月首先研制成功的，并以美國國家電視系統委員會（National Television System Committee）的縮寫命名。這種制式的色度信號調制特點為平衡正交調幅制，即包括了平衡調制和正交調制兩種，雖然解決了彩色電視和黑白電視廣播相互兼容的問題，但是存在相位容易失真、色彩不太穩定的缺點。

NTSC制式電視的供電頻率為60Hz，場頻為每秒60場，幀頻為每秒30幀，掃描線為525行，圖像信號帶寬為6.2MHz。

（2）PAL制式

PAL制式又稱為帕爾制。PAL制式是為了克服NTSC制式對相位失真的敏感性，1962年，由聯邦德國在綜合NTSC制式的技術成就基礎上研制出來的一種改進方案。PAL制式是英文Phase Alteration Line的縮寫，意思是逐行倒相，也屬于同時制。它對同時傳送的兩個色差信號中的一個色差信號采用逐行倒相，另一個色差信號進行正交調制方式。這樣，如果在信號傳輸過程中發生相位失真，則會由于相鄰兩行信號的相位相反起到互相補償?shù)淖饔茫瑥亩行У乜朔艘蛳辔皇д娑鸬纳首兓?/p>

PAL制式電視的供電頻率為50Hz，場頻為每秒50場，幀頻為每秒25幀，掃描線為625行，圖像信號帶寬分別為4.2MHz、5.5MHz、5.6MHz等。單幀圖像的質量要比NTSC制式高。

（3）SECAM制式

SECAM制式即塞康制。它是法文Sequentiel Couleur AMemoire的縮寫，意思為“按順序傳送彩色與存儲”，是由法國在1966年研制成功的，它屬于同時順序制。在信號傳輸過程中，亮度信號每行都傳送，而兩個色差信號則是逐行依次傳送，即用行錯開傳輸時間的辦法來避免同時傳輸時所產生的串色以及由其造成的彩色失真。

3.模擬與數字

不論P(yáng)AL視頻制式還是NTSC視頻制式，采用的都是模擬信號方式。模擬信號利用電流的連續強弱變化記錄視頻信息，而數字視頻信號采用0、1二進制編碼模式記錄信息，如果將模擬信號輸入到計算機中進行非線性編輯，就要首先將模擬信號轉變?yōu)閿?shù)字信號，這一過程稱為模/數轉換功能。

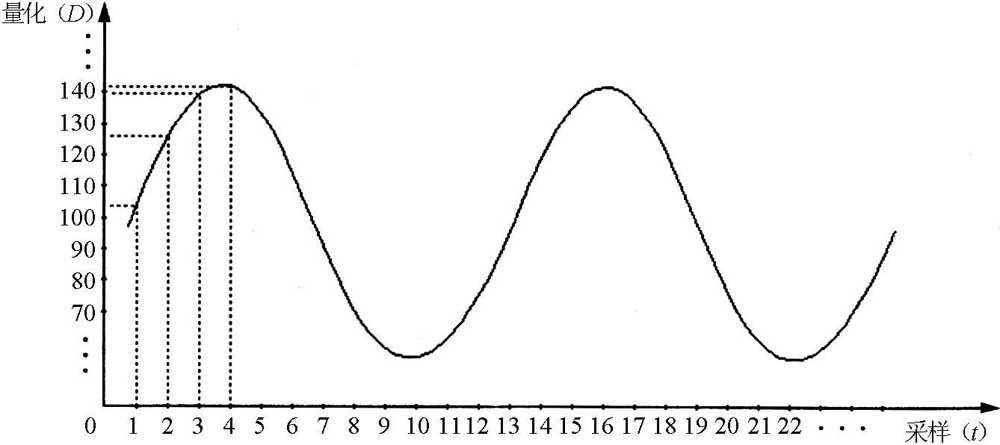

表示電流強弱的模擬波形在時間上是連續的，為了將模擬信號轉換為數字信號，就要將連續的波形轉換為在時間上離散分布的一些數據點，從而將連續的曲線轉化為由點構成的虛線。如圖1-9所示，是模擬量轉換為數字量的采樣與量化過程。

橫坐標方向?yàn)椴蓸舆^程，即每隔一定時間間隔獲取一次模擬波形的振幅信號。模擬量轉換為數字量的第一個重要指標就是采樣頻率，以每秒鐘的采樣次數標定，單位為Hz。每秒鐘采樣1次就是1Hz；每秒鐘采樣1000次就是1kHz。采樣頻率的數值越高，單位時間內的采樣點就越密集，采集到的數字點所能表現的模擬波形就越連續，當然采集結果的數據量也就越大。

縱坐標方向?yàn)榱炕^程，即將采樣點的十進制振幅信號轉換為二進制的數字信號。模擬量轉換為數字量的第二個重要指標就是量化等級，縱坐標的分割越精細，量化等級就越高，模擬量轉換為數字量的精度就越高。由于計算機中使用的都是二進制數值，所以量化等級就只能用二進制的整數次冪來表示。如8位量化等級表示2⁸=256；32位量化等級表示2³²=4,294,967,296。

4.SMPTE時碼

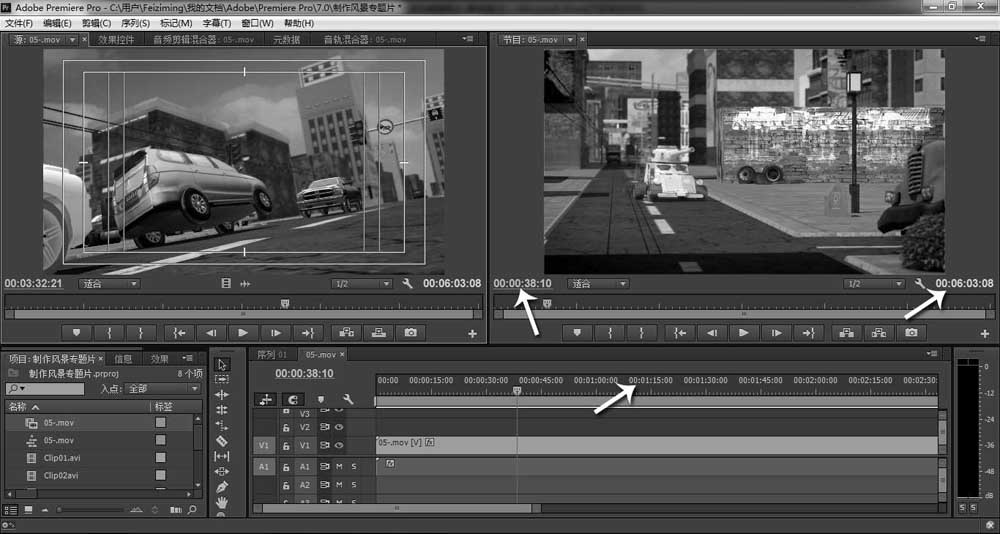

為了精確指定視頻素材片段的長度，以及單幀畫面所在的時間位置，以便在剪輯和回放過程中精確指定時間，就需要用特定的時間代碼為每一個幀畫面進行編號。時間代碼的國際標準為SMPTE時碼，其表示方式為h:m:s:f，即小時：分鐘：秒：幀數，如圖1-10所示。一個時碼長度為00：08：40：15的素材片段總的回放時間為8分鐘40.5秒。

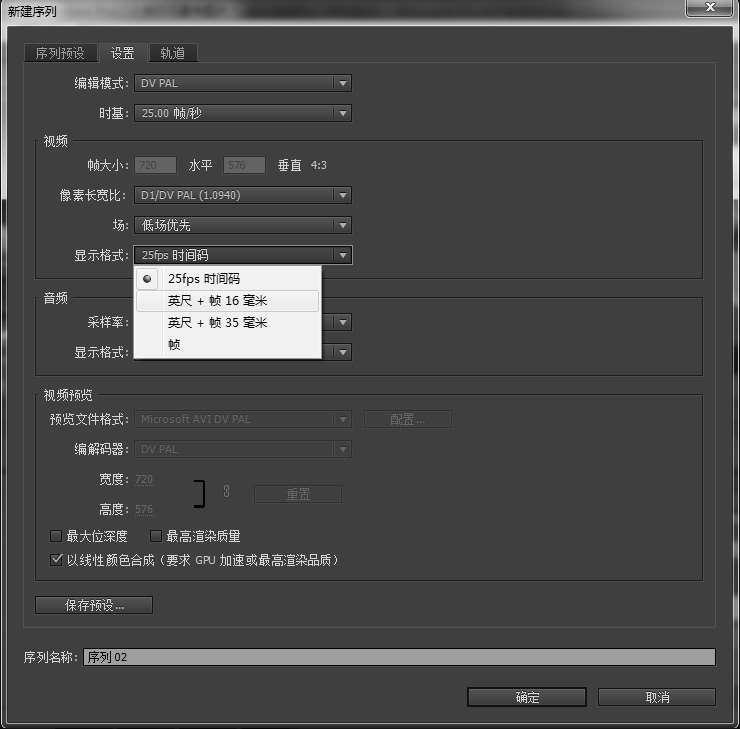

對于NTSC制式的視頻信息，由于彩色視頻信號的技術原因，通常采用29.97幀/秒的幀速率，而非黑白視頻信號的30幀/秒的幀速率，當近似采用30幀/秒的幀速率進行替代時，造成實際播放時間與實際測量時間有0.1%的誤差，所以對于NTSC制式的視頻信號還可以被分為No Drop Frame（非掉幀）時碼和Drop Frame（掉幀）時碼兩種模式。非掉幀時碼忽略這0.1%的誤差，所以時碼計數不精確；掉幀時碼在每分鐘自動忽略兩幀畫面，并在每10分鐘的時間內進行9次掉幀計算，可以獲得比較精確的時碼計數。如圖1-11所示，對于PAL制式，由于采用25幀/秒的幀速率就不存在是否進行掉幀計算的問題。

5.壓縮

在數字動畫制作過程中壓縮是必須的，例如以720×576的畫面大小進行采集，以8位的量化等級來進行數字化，則每一秒鐘視頻片段的存儲尺寸就達21.1MB，1GB的硬盤也只能存儲50秒的視頻片段，如此大的數據量，使得傳輸、存儲和處理都很困難。利用壓縮技術就可以有效地減小視頻片段的數據量。數字動畫的壓縮可以分為有損壓縮和無損壓縮兩種，壓縮比參數就表示數字化視頻信息壓縮前后文件大小的比率關系。

壓縮不一定影響視頻畫面的質量，常見的壓縮方式包括。

（1）利用視頻圖像的統計特性進行壓縮，去掉表示冗余信息的數據。

（2）從人眼睛視覺特性出發，對人眼不太敏感的信息用較小的數據信息表示。

在數字電影制作過程中常見的壓縮算法包括：幀內壓縮Motion-JPEG（簡稱M-JPEG）和幀間壓縮MPEG。

Motion-JPEG是利用JPEG壓縮技術優化運動圖像，即對數字視頻信號的每一幀進行JPEG壓縮，以減少數字視頻信號的數據量。由于數據量成倍減少，就降低了數字影片的存儲成本，提高了數據傳輸?shù)乃俣龋瑴p少了對計算機總線和網絡帶寬的壓力。

與M-JPEG壓縮技術相比，MPEG則在保證最佳的視頻圖像質量的前提下，大幅地提高數據壓縮比，以便更有效地減少視頻信息的數據量。MPEG壓縮方式可以達到140:1的壓縮比；采用不對稱算法，壓縮計算時間遠遠大于解壓縮時間，所以壓縮過程常用硬件。

所謂MPEG壓縮是指根據運動圖像相鄰幀畫面之間有一定相似性的原則，通過運動畫面?zhèn)蓽y(cè)，參考前一幀圖像與當前一幀圖像的像素相似情況，去掉與前一幀畫面相似的冗余像素?cái)?shù)據，而只記錄當前幀與上一幀畫面不同的數據，從而大大提高了視頻數據的壓縮效率，這種壓縮方法也稱為幀相關壓縮。MPEG壓縮是以圖像組（GOP）為一個單元的，分別由I幀和B、P幀構成。I幀被稱為參考幀，是其他幀的參考起始幀，所以I幀是一個能夠完全記載這一幀全部圖像數據的幀，亦稱全幀；P幀是前向偵測幀，根據與前一幀圖像的像素比較，去掉與前幀相似的數據而構成的幀；B幀是雙向偵測幀，根據與前后幀圖像的比較而得到的幀。P、B幀都是一個不完全幀，它們需要依靠I幀而成立。

MPEG壓縮模式在獲得廣播級數字視頻質量的前提下，可以實現20:1的壓縮比，數據率可降至1MB/s，一小時的視頻節目只占用3.6GB的存儲空間。但是由于MPEG-II格式只有I幀是一個完整的幀畫面，所以在非線性編輯過程中以幀為精度單位進行剪輯時會帶來一些困難。

1.3.2 數字動畫制作流程

數字動畫可以依據以下制作流程進行。

（1）確定劇本，進行數字動畫的前期策劃。

（2）制定拍攝計劃并繪制故事板，如圖1-12所示，很多動畫影片剪輯的工作其實是在這一步完成的。

（3）制作影片的圖像、視頻和音頻素材。

（4）采集素材片段，即把需要的素材片段都導入到計算機的硬盤中。

（5）剪輯素材（非線性編輯），依據故事板對原始圖像、視頻或音頻素材進行對位編排；在素材片段之間加入適當?shù)霓D(zhuǎn)場效果。

（6）數字后期合成，利用Premiere CC、After Effects等軟件編輯素材片段（如色彩平衡調整、明度對比度調整等）、添加特技效果、指定疊加與透明鍵、編輯動畫效果等。

（7）渲染、輸出、壓縮編輯完成的影片，并將影片回錄到數字?jǐn)z像機的磁帶上或直接刻錄到光盤中。

隨著數字視頻/音頻兼容性與網絡支持的提高，利用網絡實現素材編輯及成果共享，多個非線性編輯系統就可以協同進行編輯。最近ATM高速寬帶光纖傳輸網絡已在Avid等非線性編輯系統上得到了一定的應用。相信不久的將來，數字動畫制作將從單純后期制作向網絡協作編輯、現場編輯、遠程編輯、實時編輯的方向發展。
