4-1　流程圖

通常，程序中的語句按編寫的順序一條一條地執行，稱為順序執行。如果在程序中，一條語句指定的下一個執行的語句不是緊鄰其后的語句，則稱為控制轉移。程序中一般有3種控制結構，分別為順序結構（sequence structure）、選擇結構（selection structure）和循環結構（repetition structure）。

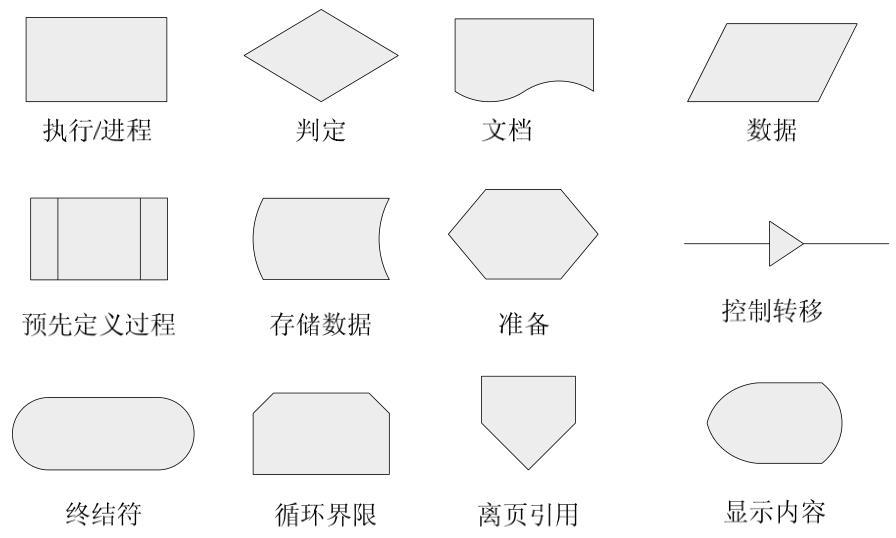

為了清晰地理解程序結構，一般用流程圖來描述程序的結構和流程。基于Microsoft Office Visio的常見流程圖的圖例如圖4-1所示

圖4-1　常見流程圖的圖例

程序流程圖是人們對解決問題的方法、思路或算法的一種描述，是算法或部分算法的圖形表示。流程圖使用一些專用符號繪制，如長方形、菱形、橢圓和小圓，這些符號用箭頭連接，稱為流程。
