029　C-Q　棋盤格墻磚材質

材質用途：墻面、地面裝飾　擴展材質：棋盤格壁紙材質

材質參數要點：●子貼圖●貼圖平鋪參數●貼圖偏移參數

材質分析：

在制作室內效果圖時，“棋盤格”貼圖也是3ds Max軟件中常用于輔助表現墻磚、地磚以及織物、壁紙等材質的程序貼圖。該貼圖在保留原有材質固有屬性的基礎上，通過默認的黑白兩色棋盤圖案，可將材質紋理進一步調整規劃。結合程序組建，最終可以形成層次脈絡清晰，紋理結構豐富多變的材質貼圖（如圖C-21所示）。

材質參數設置：

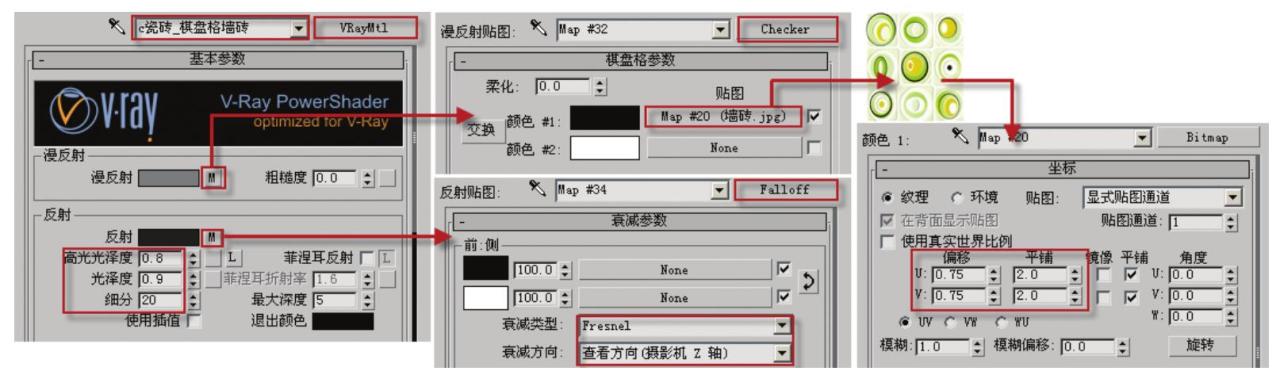

基本參數：在設置為VRayMtl材質的前提下，調整基本參數（如圖C-22所示）。

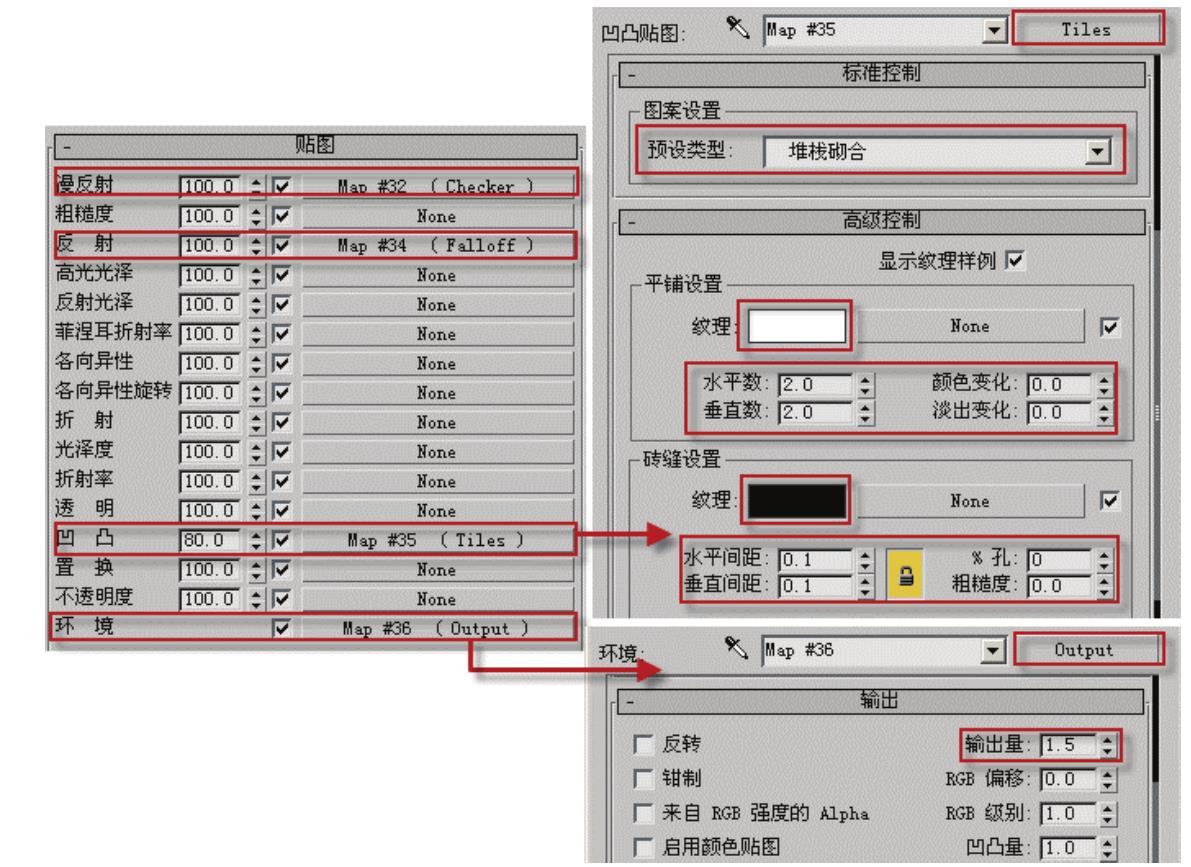

貼圖參數：設置“凹凸”與“環境”通道相應貼圖，以增強瓷磚的磚縫及光亮質感（如圖C-23所示）。

參數解密：

棋盤格材質雖然只是通過兩種顏色的替換來充實貼圖的層次，而其中的黑白色塊只是預設模板。根據需要能將其修改為任意顏色，或是為其繼續添加子位圖，同時還可配合“平鋪”凹凸紋理。

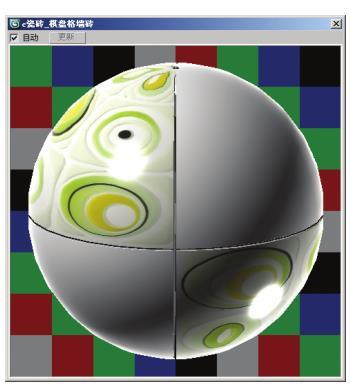

但要注意確保子貼圖與磚縫紋理貼圖的坐標分布參數統一，必要時可為賦予該材質的物體添加“UVW貼圖”修改命令，從而實現兩種磚塊真正完美的組合圖樣（如圖C-24所示）。

應用擴展：棋盤格壁紙材質

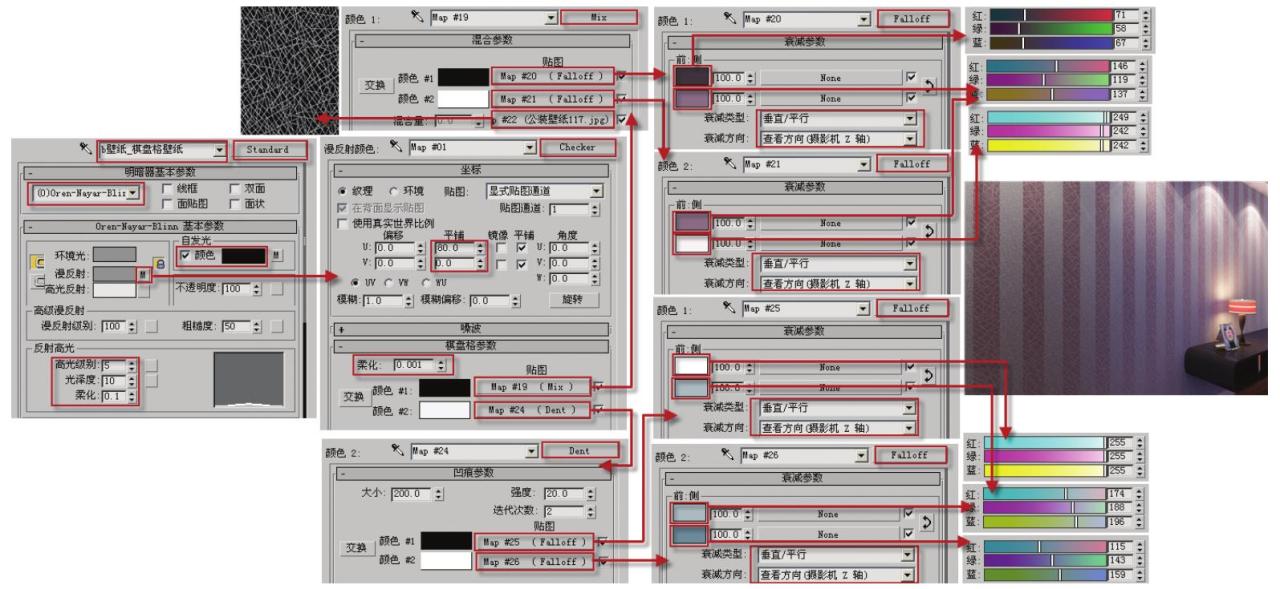

實際上，棋盤格材質的外在布局形式在結合“UVW貼圖”修改命令的作用下，還可轉化為豎紋形式，但子貼圖的調整方法還是可以自由發揮的。一些織物或壁紙材質就是在普通棋盤格材質的基礎上，嵌套了“混合”與“凹痕”等貼圖后，將原有的外觀輕而易舉地改頭換面（如圖C-25所示）。

※小貼士：“棋盤格參數”卷展欄的“柔化”設置是棋盤格兩色之間邊緣色域的控制選項，只需微調柔化值就能生成極明顯的模糊融合效果，故在此只設置為0.001即可。

案例總結及目的：

通過學習本例棋盤格材質的制作方法，在增進對3ds Max軟件程序貼圖深入了解的同時，進一步鞏固了相關室內常用材質（如瓷磚、壁紙材質）的基本設置方法，望讀者能舉一反三，從理論理解應用程序貼圖內在原理的層次上升至靈活掌控的階段，以積累更多的材質制作經驗。
