矩形是最常用的幾何圖形。用戶可以通過以下方式調用“矩形”命令：

●執行“繪圖”|“矩形”命令。

●在“默認”選項卡的“繪圖”面板中單擊“矩形”按鈕。

●在命令行輸入RECTANG命令并按回車鍵。

矩形分為普通矩形、倒角矩形和圓角矩形，用戶可以隨意指定矩形的兩個對角點創建矩形，也可以指定面積和尺寸創建矩形。下面將對其繪制方法進行介紹。

1．普通矩形

在“默認”選項卡的“繪圖”面板中單擊“矩形”按鈕。在任意位置指定第一個角點，再根據提示輸入D，并按回車鍵，輸入矩形的長度和寬度后按回車鍵，然后單擊鼠標左鍵，即可繪制一個長為600，寬為400的矩形，如圖4-19所示。

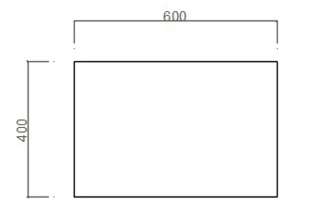

圖4-19 普通矩形

2．倒角矩形

執行“繪圖”|“矩形”命令。根據命令行提示輸入C，輸入倒角距離為80，再輸入長度和寬度分別為600和400，然后單擊鼠標左鍵即可繪制倒角矩形，如圖4-20所示。

圖4-20 倒角矩形

命令行提示如下。

命令：_rectang

當前矩形模式：倒角=80.0000 x 60.0000

指定第一個角點或[倒角（C）/標高（E）/圓角（F）/厚度（T）/寬度（W）]：c

指定矩形的第一個倒角距離 <80.0000>：80

指定矩形的第二個倒角距離 <60.0000>：80

指定第一個角點或[倒角（C）/標高（E）/圓角（F）/厚度（T）/寬度（W）]：

指定另一個角點或[面積（A）/尺寸（D）/旋轉（R）]：d

指定矩形的長度 <10.0000>：600

指定矩形的寬度 <10.0000>：400

指定另一個角點或[面積（A）/尺寸（D）/旋轉（R）]：

3．圓角矩形

在命令行輸入RECTANG命令并按回車鍵。根據提示輸入F，設置半徑為50，然后制定兩個對角點即可完成繪制圓角矩形的操作，如圖4-21所示。

圖4-21 圓角矩形

命令行提示如下。

命令：_rectang

指定第一個角點或[倒角（C）/標高（E）/圓角（F）/厚度（T）/寬度（W）]：f

指定矩形的圓角半徑 <0.0000>：100

指定第一個角點或[倒角（C）/標高（E）/圓角（F）/厚度（T）/寬度（W）]：

指定另一個角點或[面積（A）/尺寸（D）/旋轉（R）]：

知識點撥

用戶也可以設置矩形的寬度，執行“繪圖”|“矩形”命令。根據提示輸入W，再輸入線寬的數值，指定兩個對角點即可繪制一個有寬度的矩形，如圖4-22所示。

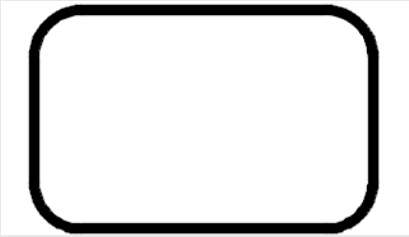

圖4-22 寬度為20的圓角矩形
