案例分析題十七

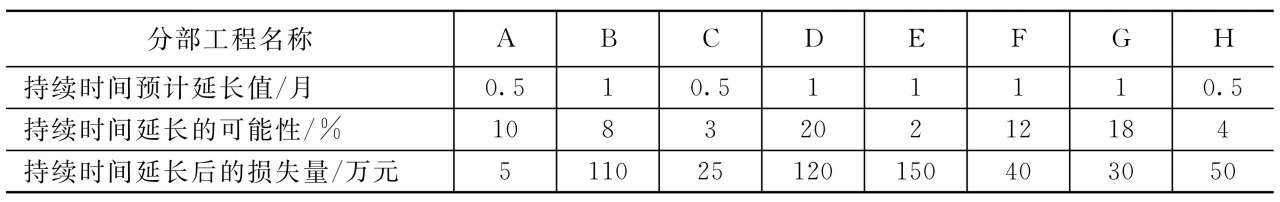

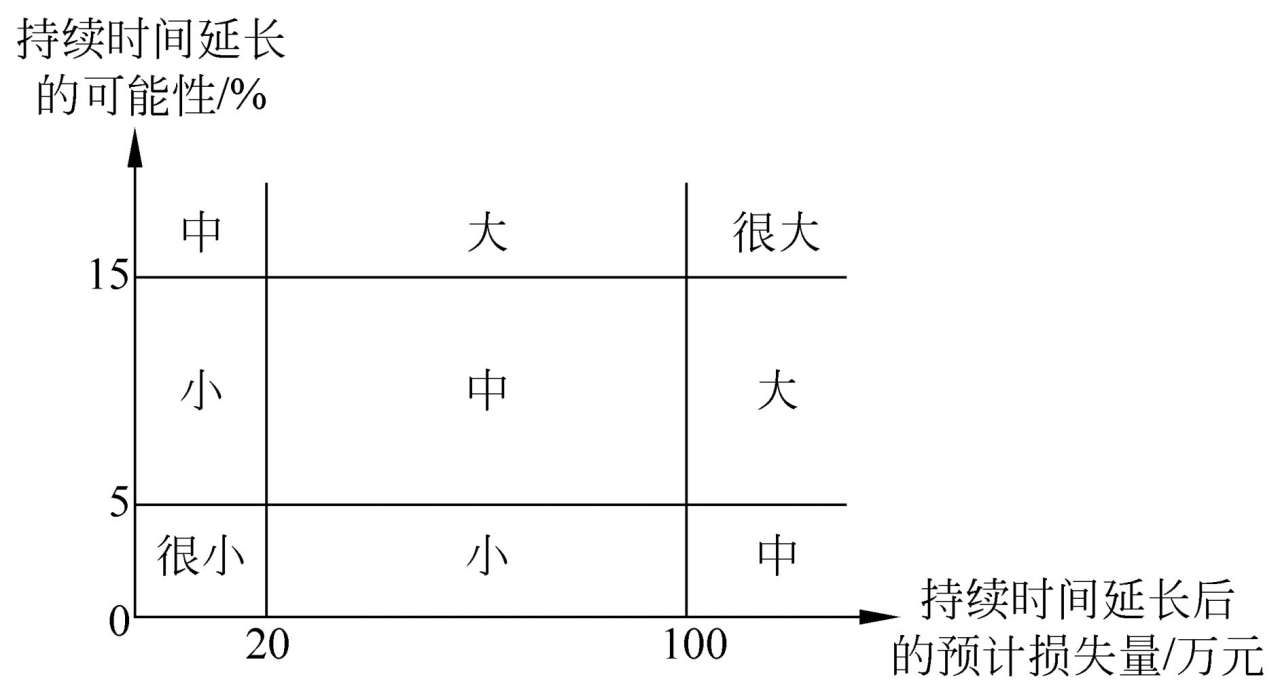

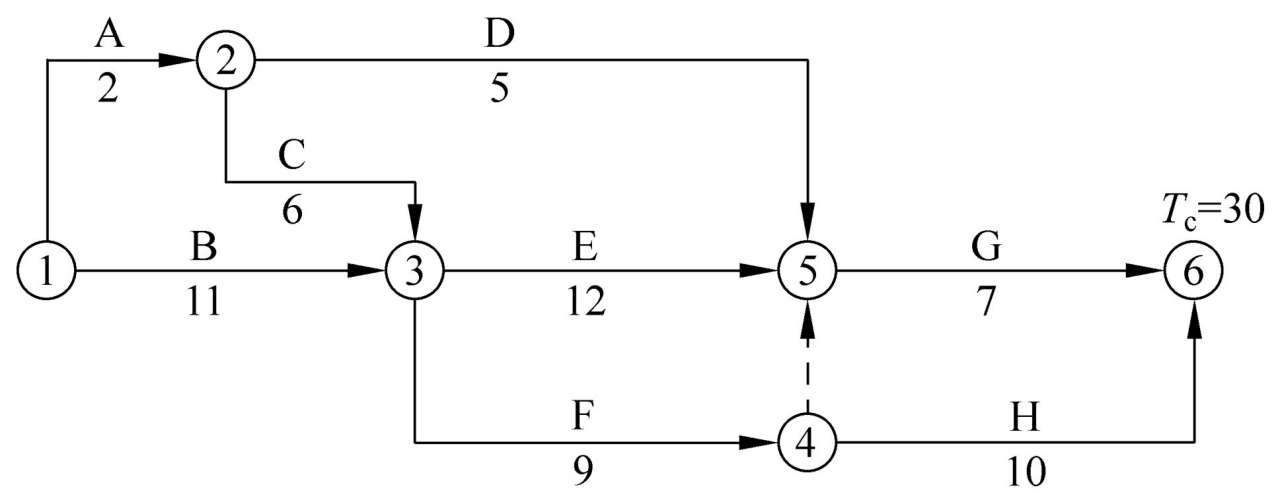

某新建經濟技術開發區綜合市政配套工程，施工單位向項目監理機構提交了項目施工總進度計劃（圖1-22）和各分部工程的施工進度計劃。項目監理機構建立了各分部工程的持續時間延長的風險等級劃分圖（圖1-23）和風險分析表（表1-17），要求施工單位對風險等級在“大”和“很大”范圍內的分部工程均要制定相應的風險預防措施。

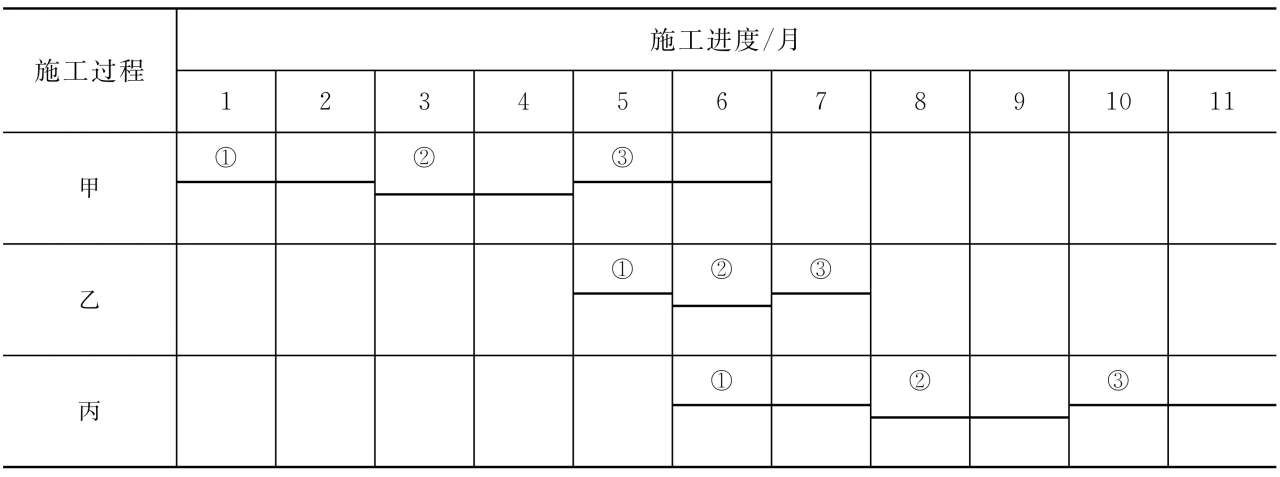

施工單位為了保證工期，決定對B分部工程施工進度計劃橫道圖（表1-18）進行調整，組織加快的成倍節拍流水施工。

問題

1．找出項目施工總進度計劃（圖1-22）的關鍵線路。

2．風險等級為“大”和“很大”的分部工程有哪些？

3．如果只有風險等級為“大”和“很大”的風險事件同時發生，此時的工期為多少個月（寫出或在圖上標明計算過程）？關鍵線路上有哪些分部工程？

4.B分部工程組織加快的成倍節拍流水施工后，流水步距為多少個月？各施工過程應分別安排幾個工作隊？B分部工程的流水施工工期為多少個月？繪制B分部工程調整后的流水施工進度計劃橫道圖。

5．對圖1-22的項目施工總進度計劃而言，B分部工程組織加快的成倍節拍流水施工后，該項目工期為多少個月？可縮短工期多少個月？

參考答案

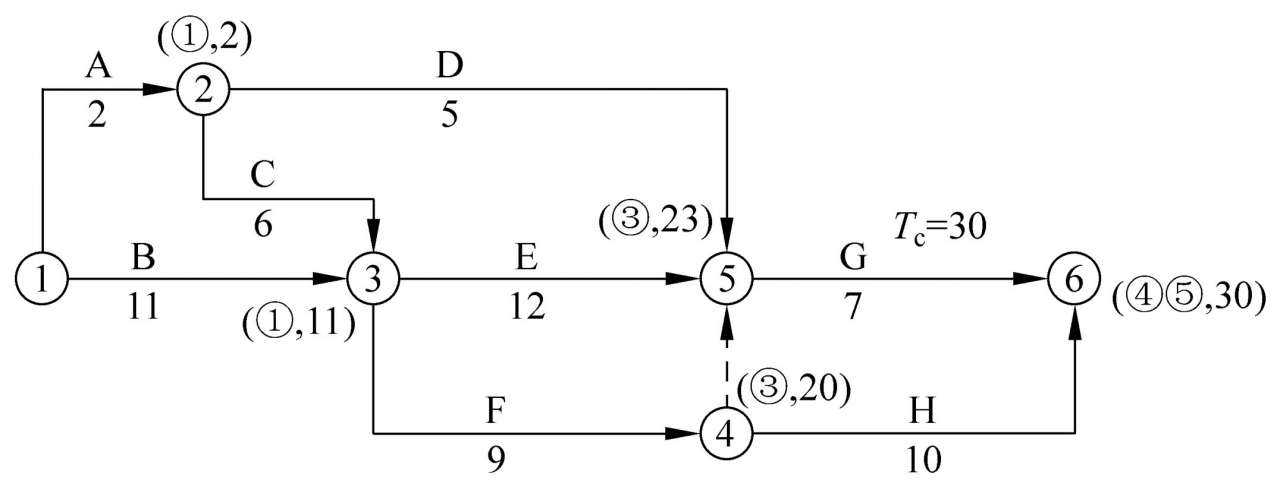

1．如圖1-24所示，關鍵線路有兩條，即B→E→G（①→③→⑤→⑥）; B→F→H（①→③→④→⑥）。

2．根據圖1-23可知，風險等級為“大”和“很大”的分部工程應滿足條件：持續時間延長的可能性不小于15%，損失不小于20萬元；或5%≤持續時間延長的可能性≤15%，損失不小于100萬元。因此風險等級為“大”和“很大”的分部工程有B、D、G。

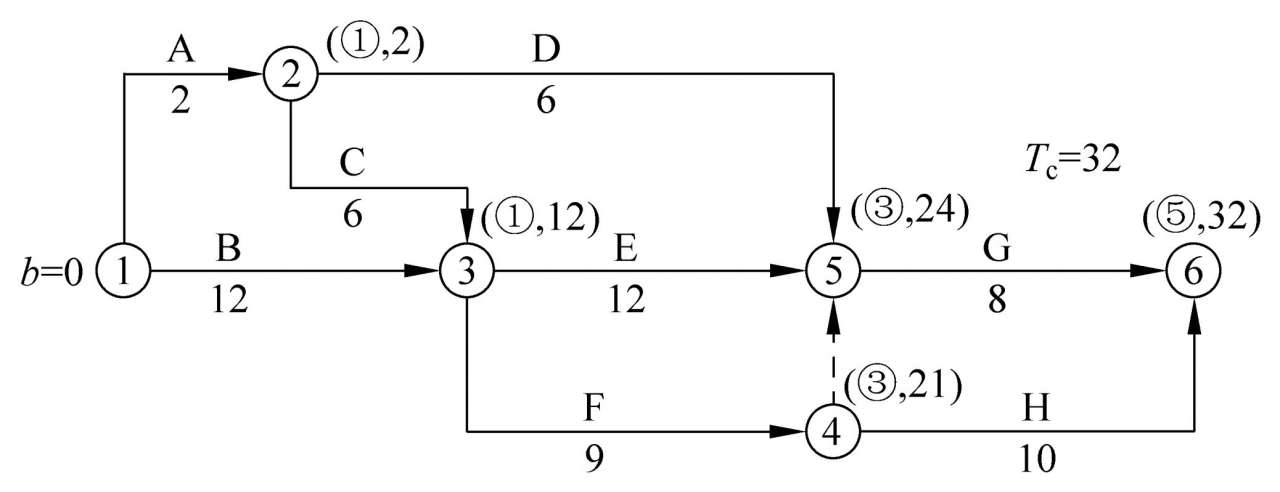

3．如果只有風險等級為“大”和“很大”的風險事件同時發生，此時的進度計劃如圖1-25所示。

（1）B分部工程在關鍵線路上，持續時間延長1個月，導致工期延長1個月。

（2）G分部工程在關鍵線路上，持續時間延長1個月，導致工期延長1個月。

（3）D分部工程不在關鍵線路上，持續時間延長1個月，未超過總時差，不影響工期。

工期為32個月，關鍵線路上的分部工程有B、E、G。

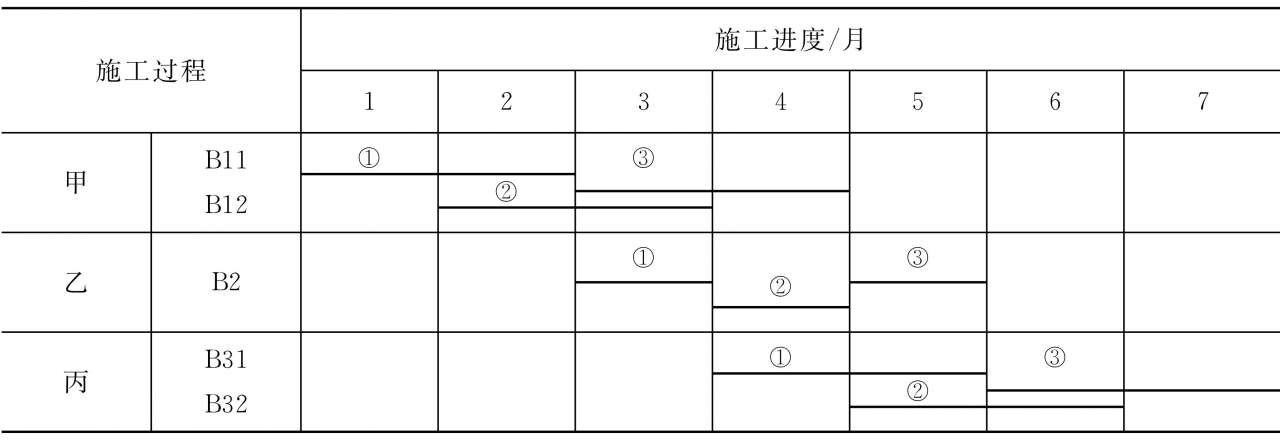

4.B分部工程組織加快的成倍節拍流水施工后，流水步距=min[2,1,2]個月=1個月。甲、乙、丙施工過程的工作隊數（bj）分別為：2/1=2,1/1=1,2/1=2; ∑bj=5。B分部工程的流水施工工期=[（3+5-1）×1]個月=7個月。B分部工程調整后的流水施工進度計劃橫道圖見表1-19。

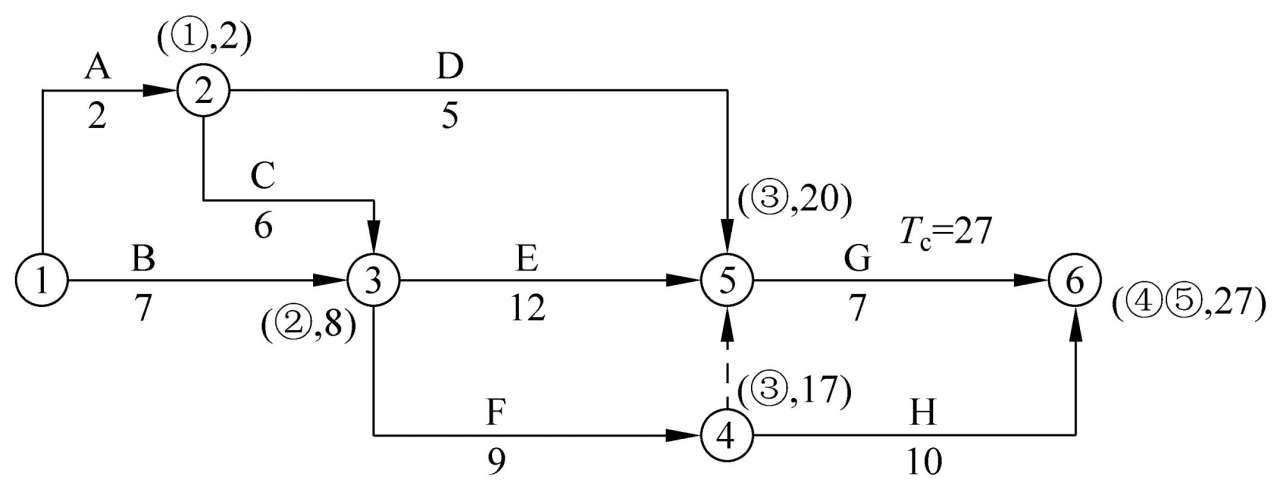

5．對項目施工總進度計劃而言，B分部工程組織加快的成倍節拍流水施工后，該項目工期為27個月，可縮短工期3個月，如圖1-26所示。
