3.1 流程資源概述

本節主要講解流程資源部署及其相關源碼，包含如何部署、部署到何地、部署的流程資源怎么進行刪除和更新操作、如何選擇最優部署方案等，通常所說的流程資源包含如下。

（1）流程文檔：流程文檔的擴展名一般為bpmn20.xml或者bpmn，例如shareniu. bpmn20.xml。

（2）圖片：根據流程文檔內容生成的圖片，擴展名一般為Png。

（3）Drools規則文件：通常情況下擴展名為drl。

（4）Form表單文件：通常情況下擴展名為form。

3.1.1 流程文檔部署生命周期

在開始學習流程文檔部署之前，先了解流程文檔部署的生命周期，如圖3-1所示。

根據圖3-1，可以把流程文檔部署的生命周期分為四大步驟。

（1）定義流程文檔：客戶端可以根據自己的業務需求定義流程文檔。

（2）啟動流程引擎：流程引擎啟動之后會自動構造ProcessEngine實例對象，這樣客戶端就可以通過該實例對象獲取各種各樣的服務類實例對象。例如，TaskService實例對象，這一系列的服務類實例對象為客戶端的操作提供便利。

（3）部署流程文檔：調用流程文檔部署命令進行部署，該過程只需要客戶端調用部署流程文檔的命令即可，流程引擎收到命令之后開始進行如下操作。

? 將流程文檔中定義的元素解析為Activiti的內部表示BaseElement實例。

? 對BaseElement實例對象再次解析，進而將其轉化為流程虛擬機中的ActivityImpl實例對象或者TransitionImpl實例對象，該過程非常重要，也是將BaseElement實例對象注入流程虛擬機的過程。

（4）添加緩存：以上所有步驟完成之后，緩存流程定義信息，這樣后續節點運轉的時候，只需從緩存中取值即可，無須再次執行以上的步驟，從而大幅提升性能，流程引擎默認開啟了緩存功能，后續章節會深入講解緩存機制。

3.1.2 DeploymentBuilder核心類

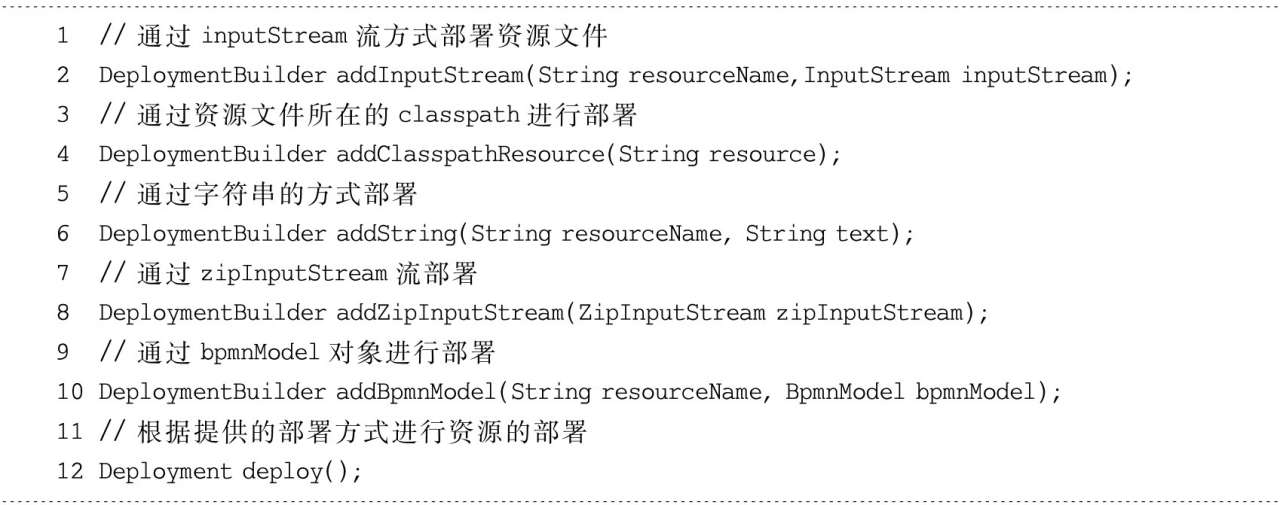

接下來詳細講解流程文檔部署操作，首先明確一點，不管開發人員使用何種方式部署流程文檔，最終均是通過流程引擎提供的API進行操作。流程文檔的部署步驟是首先通過ProcessEngine接口的實現類獲取到部署服務類RepositoryService實例對象，然后借助該實例對象中的createDeployment方法創建DeploymentBuilder實例對象，DeploymentBuilder接口的默認實現類為DeploymentBuilderImpl，經過前面的一系列步驟之后，就可以獲取DeploymentBuilder類型的實例對象，然后通過該實例對象調用不同的資源部署API進行流程資源的部署操作。首先分析DeploymentBuilder接口的定義，如代碼清單3-1所示。

該接口提供的方法以及重要參數說明如下。

（1）inputStream參數：流程文檔最終的數據流，對應數據庫ACT_GE_BYTEARRAY表中的BYTES_列。

（2）resourceName參數：資源名稱，對應ACT_GE_BYTEARRAY表中的NAME_列。如果客戶端沒有干預部署器的初始化，則資源名稱必須以．bpmn20.xml或者．bpmn作為后綴，如shareniu.bpmn20.xml，否則流程文檔無法完整部署，進而導致客戶端無法啟用相應的流程實例（因?yàn)橘Y源名稱沒有被引擎驗證通過，ACT_RE_PROCDEF表中不會產生數據），關于這一點后續的源碼講解會詳細闡述該內部處理機制，如果有興趣可以嘗試定義一個流程文檔，然后在部署流程文檔時顯式指定資源名稱，進而觀察數據庫中的數據變化。看到這里可能會有疑惑：流程文檔的后綴應該是．bpmn20.xml或者．bpmn，在這里需要強調一點資源名稱的后綴與流程文檔的后綴名完全是兩個概念，在部署流程文檔時，必須確保資源名稱的后綴如上所說，需要注意的是如果使用addZipInputStream方式部署流程資源，則需要確保流程文檔的后綴為．bpmn20.xml或者．bpmn，因?yàn)樵摲绞讲渴鹳Y源時不能顯式指定資源名稱，所以使用該方式部署資源時，資源名稱默認為壓縮包中的流程文檔名稱，相關實現邏輯可以跟進DeploymentBuilderImpl類中的addZipInputStream方法。

（3）addInputStream方法：使用數據流的方式部署流程資源（流程文檔和流程定義圖片等）。

（4）addClasspathResource方法：使用classpath方式直接讀取項目中classpath目錄下指定的流程資源進行部署。

（5）addZipInputStream方法：將流程資源文件（流程文檔和流程定義圖片等）打包部署。例如，將流程文檔XML和生成的流程定義圖片，一般是．Png格式（非必須）打包為．zip或者．bar格式。該方式支持多個流程資源文件一次性打包部署（批量部署）。

（6）addString方式：通過字符串方式部署流程文檔。例如，定義一個流程文檔之后，將文檔的內容讀取出來然后直接使用該方式進行部署。

（7）addBpmnModel方式：通過構造BpmnModel實例對象進行流程資源的部署。該方式比較適合開發人員自定義流程設計器，可控性和擴展性比較強。

（8）deploy方法：流程資源部署的核心方法，負責流程資源的部署。
