2.3 構造流程引擎實例對象

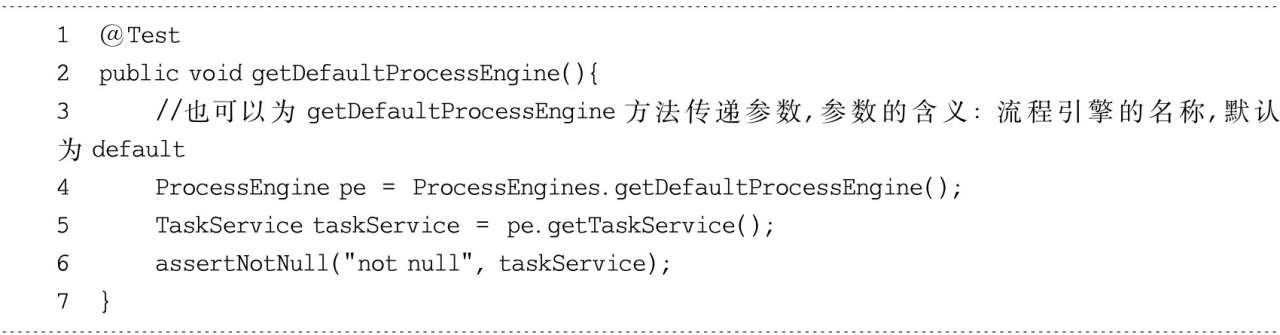

了解了流程配置文件的兩種配置方式和流程引擎配置類的全局架構之后，接下來開始講解如何構造流程引擎實例對象，首先使用ProcessEngines類創建ProcessEngine實例對象，具體實現如代碼清單2-4所示，然后將上述兩個流程配置文件放置到項目的classpath根路徑中。

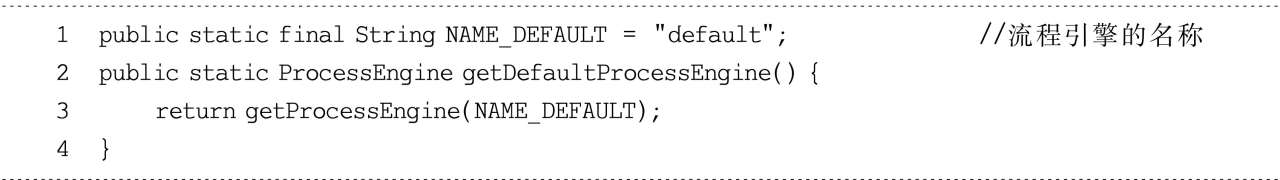

以上構造ProcessEngine實例對象的過程均是圍繞ProcessEngines.getDefault-ProcessEngine（）這行代碼展開，getDefaultProcessEngine方法的相關實現，如代碼清單2-5所示。

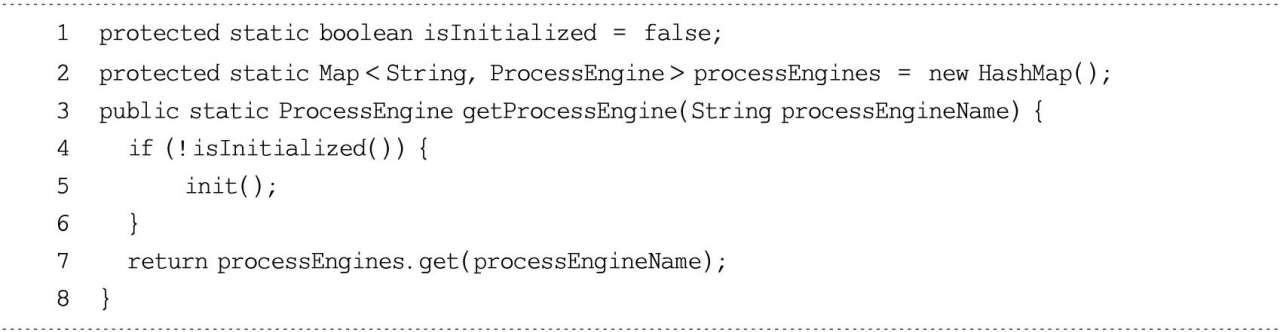

getDefaultProcessEngine方法僅僅是調用getProcessEngine方法進行下一步的處理，并傳入getProcessEngine方法需要的參數值default（流程引擎的名稱），接下來分析getProcessEngine方法的處理邏輯，該方法的相關實現如代碼清單2-6所示。

getProcessEngine方法需要顯式設置流程引擎的名稱，因此開發者可以直接調用該方法構造流程引擎實例對象，該方法的執行邏輯如下。

（1）代碼清單2-6中的第4行判斷ProcessEngine實例對象是否已經被初始化，如果已經被初始化，則第7行直接根據processEngineName參數值從processEngines集合中查找ProcessEngine實例對象并作為該方法的返回值。通過該操作可以知道，Activiti支持多個ProcessEngine實例對象一起運行，只要流程引擎的名稱不一樣即可，相同名稱的流程引擎只會存在一個流程引擎實例，因?yàn)閜rocessEngines為Map數據結構，流程引擎名稱的配置可以參考代碼清單2-1。流程引擎名稱的默認值為default。

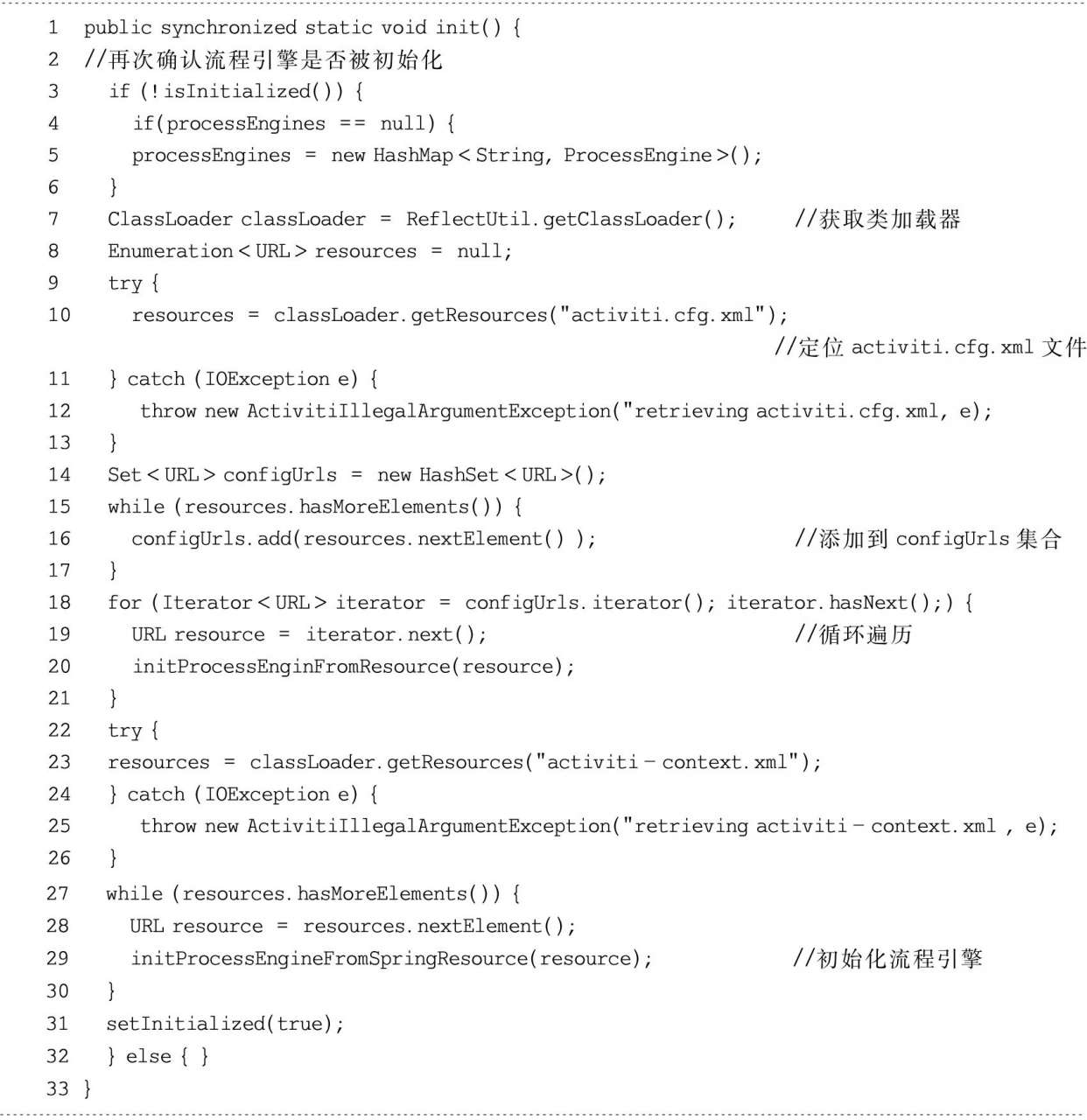

（2）如果ProcessEngine實例對象沒有被初始化則調用init方法初始化ProcessEngine類，該方法的詳細處理過程如代碼清單2-7所示。

下面根據代碼清單2-7概括init方法的處理邏輯。

（1）第3行再次確認ProcessEngine實例對象是否已經初始化，經過確認該實例對象沒有被初始化，則開始執行后續操作，否則不予處理。

（2）如果processEngines集合為空，則執行第5行初始化該集合，該集合為Map數據結構，key為String類型，用于存儲流程引擎的名稱，value值為ProcessEngine實例對象，通過該集合的數據結構可知，如果流程引擎的名稱相同則只會存儲一份ProcessEngine實例對象。

（3）第10行定位activiti.cfg.xml文件的位置，然后構造ProcessEngine實例對象。文件定位的工作比較簡單，首先獲取類加載器classLoader對象，然后委托classLoader. getResources（"activiti.cfg.xml"）方法定位流程配置文件，通過該方法的處理邏輯可知該文件必須位于項目的根目錄classpath中，第20行調用initProcessEnginFromResource方法構造ProcessEngine實例對象。

（4）第23行根據classLoader定位activiti-context.xml文件的位置，然后開始構造ProcessEngine實例對象。如果該文件存在，第29行直接委托initProcessEngineFrom-SpringResource方法構造ProcessEngine實例對象。

（5）以上操作執行完畢后第31行調用setInitialized（true）方法，如果該方法執行則表明構造ProcessEngine實例對象工作已經完畢。

上述為流程引擎初始化全過程概覽，接下來細化講解該過程中涉及的內容，首先講解Activiti風格配置的流程引擎初始化過程。

2.3.1 初始化流程引擎之Activiti配置風格

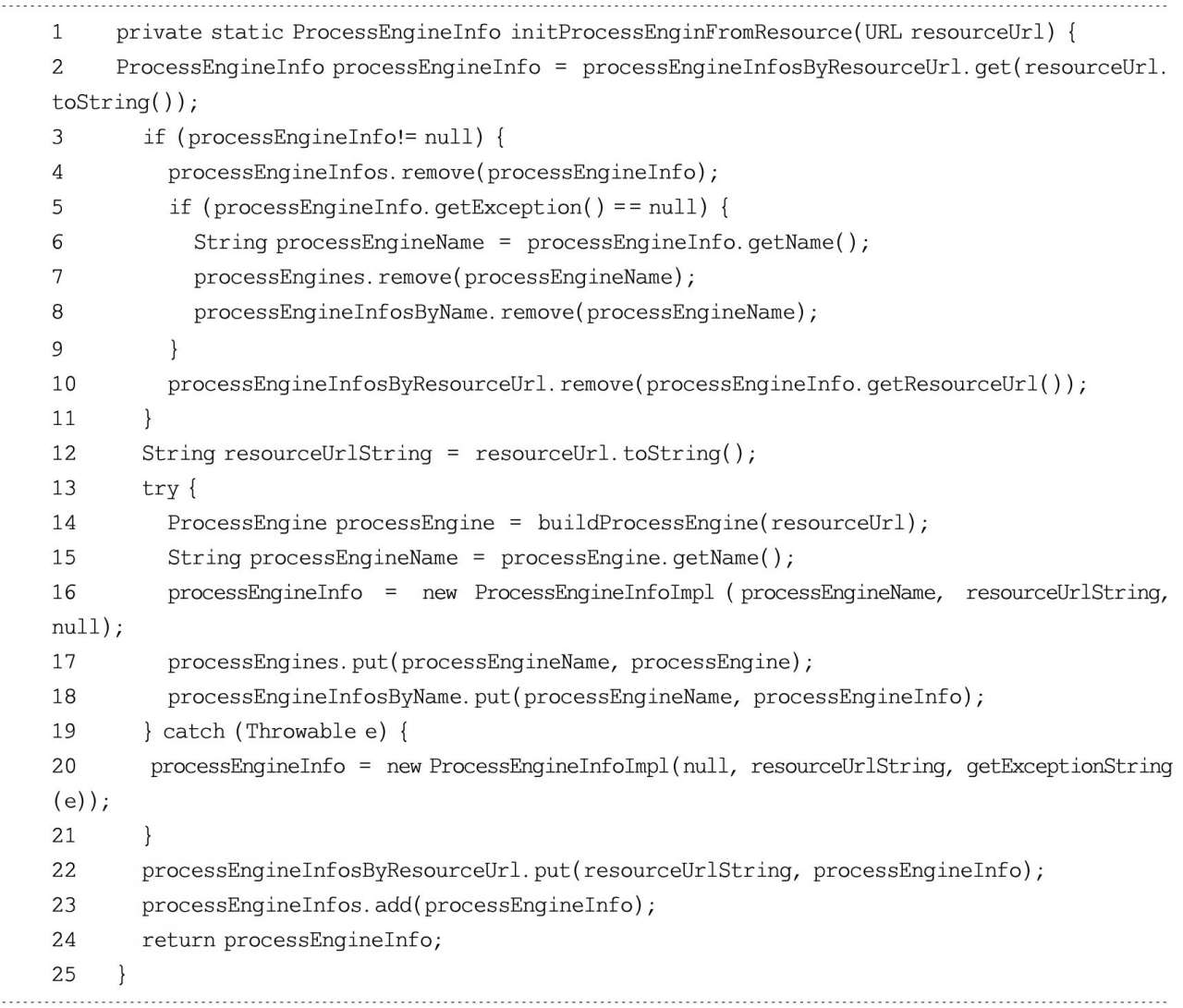

initProcessEnginFromResource（resource）方法負責解析activiti.cfg.xml文件中配置的bean信息，該處理過程如代碼清單2-8所示。

進入initProcessEnginFromResource方法之后，Activiti并不著急構造ProcessEngine實例對象，而是做了大量的準備工作，根據代碼清單2-8，其處理流程總結如下。

（1）第2行根據resourceUrl參數值從processEngineInfosByResourceUrl集合中獲取元素值，如果獲取到，則第4行從processEngineInfos集合中移除該元素，第5行判斷processEngineInfo對象是否存在異常信息，如果不存在異常信息，第7行從processEngines集合中移除該元素，緊接著第8行從processEngineInfosByName集合中移除該元素，最后不論processEngineInfo對象有無異常信息，都會執行第10行代碼，從processEngineInfosByResourceUrl集合中移除該元素。

（2）第14行將構造ProcessEngine實例對象的工作交給buildProcessEngine方法完成。

（3）第15～23行開始向集合中添加元素，首先獲取流程引擎的名稱并實例化ProcessEngineInfoImpl類，然后分別對集合processEngineInfosByName、processEngine-InfosByResourceUrl、processEngineInfos執行添加操作。

2.3.2 構造流程引擎實例對象

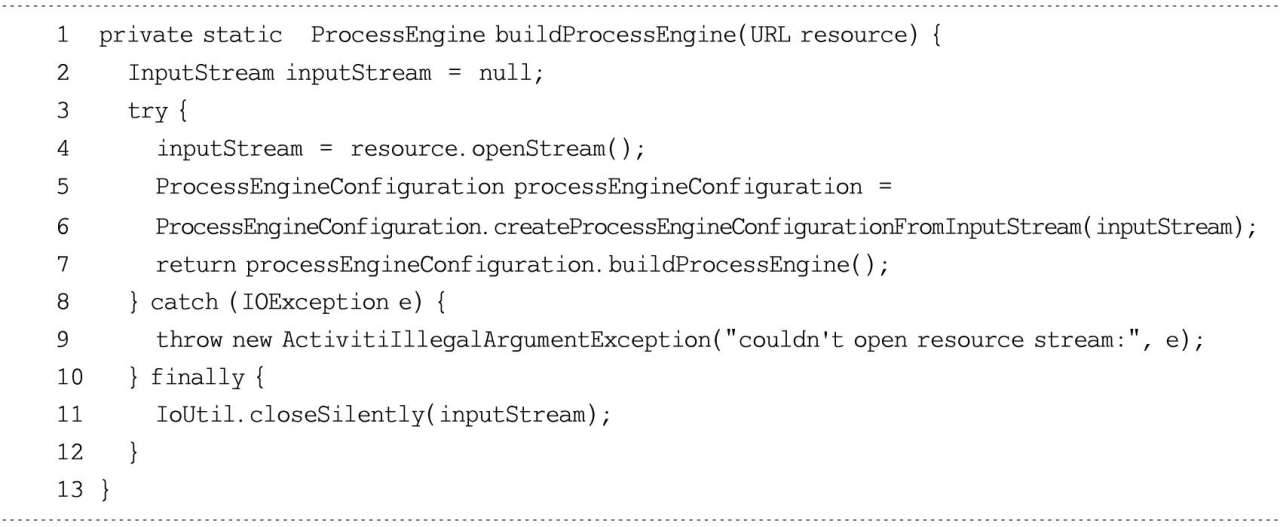

上面提到了調用buildProcessEngine方法構造ProcessEngine實例對象，接下來詳細分析該方法的處理過程，如代碼清單2-9所示。

在buildProcessEngine（URLresource）方法中代碼清單2-9中的第4行代碼打開流程配置文件的數據流，第5、第6行開始創建processEngineConfiguration實例對象，第7行調用processEngineConfiguration對象的buildProcessEngine方法構造ProcessEngine實例對象，最后執行第11行代碼關閉文件流，雖然很簡單卻回收了資源。接下來重點分析第5行和第6行代碼的實現邏輯。

2.3.3 創建流程引擎配置類實例

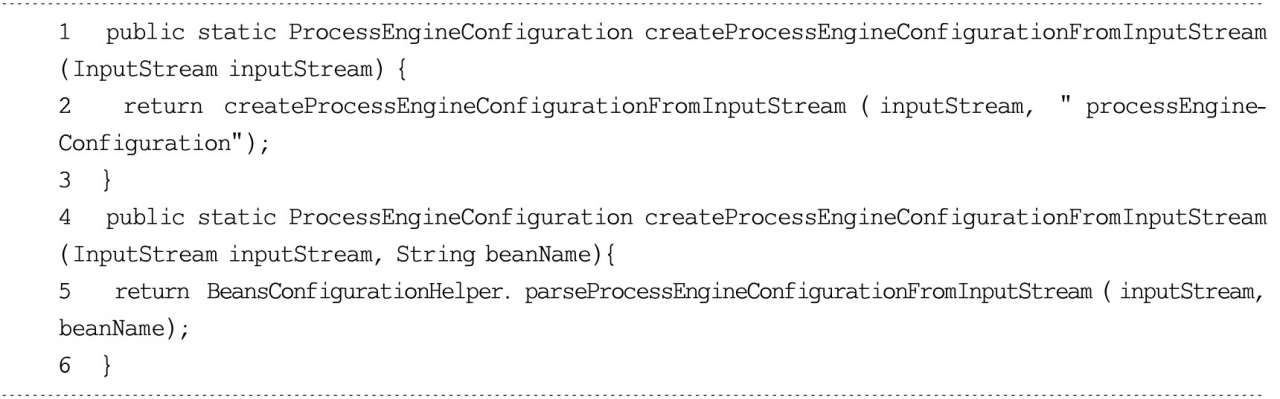

ProcessEngineConfiguration.createProcessEngineConfigurationFromInputStream（inputStream）方法完成流程引擎配置類ProcessEngineConfiguration的實例化工作，詳細過程如代碼清單2-10所示。

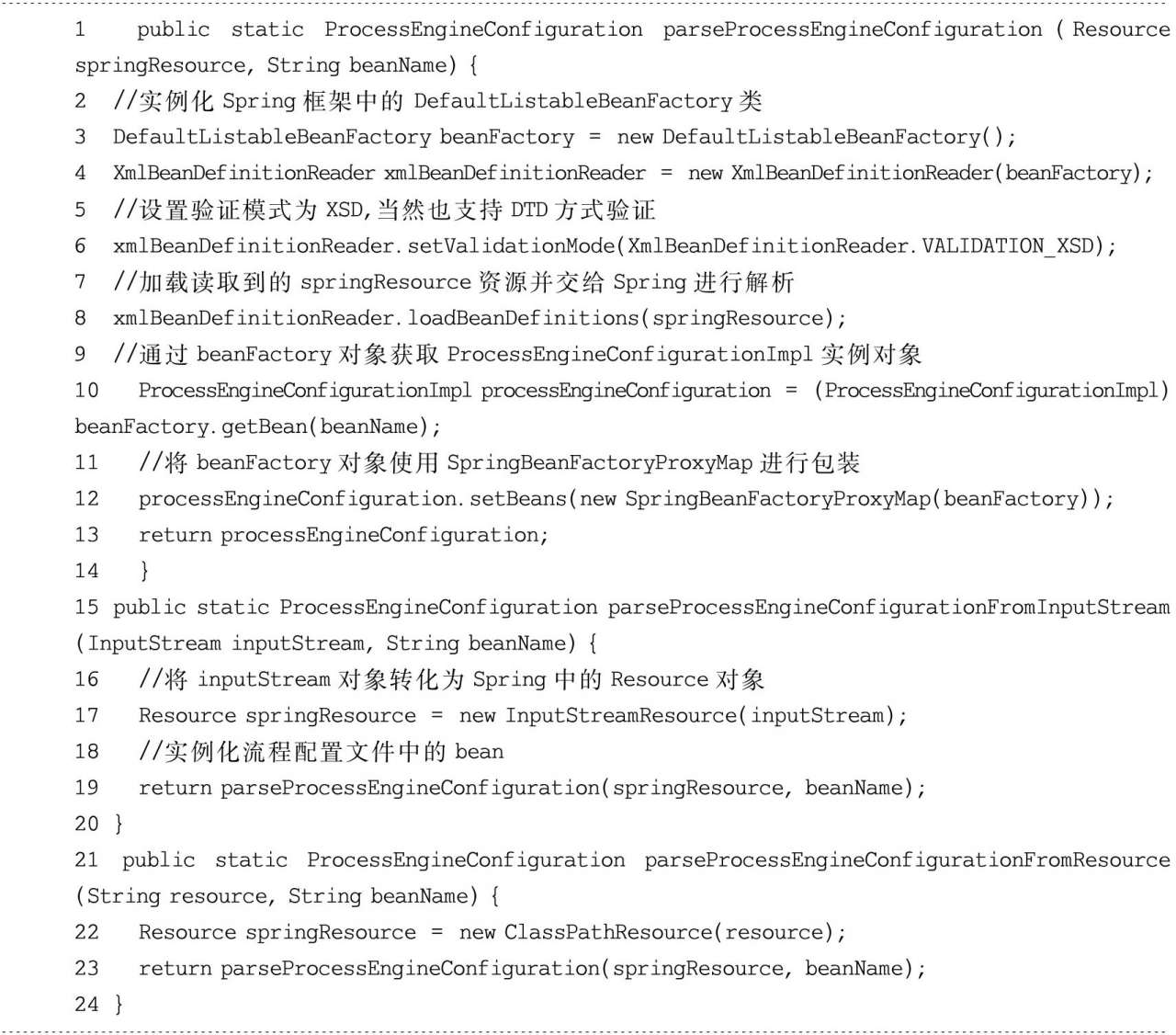

上述代碼中，第2行直接調用第4行定義的方法進行處理，并傳入beanName參數值processEngineConfiguration，該參數值正是代碼清單2-1中定義的bean的id值，第4行定義的方法處理邏輯也非常簡單，直接委托BeansConfigurationHelper類中的parseProcessEngineConfigurationFromInputStream（inputStream, beanName）方法進行處理，該類的核心定義如代碼清單2-11所示。

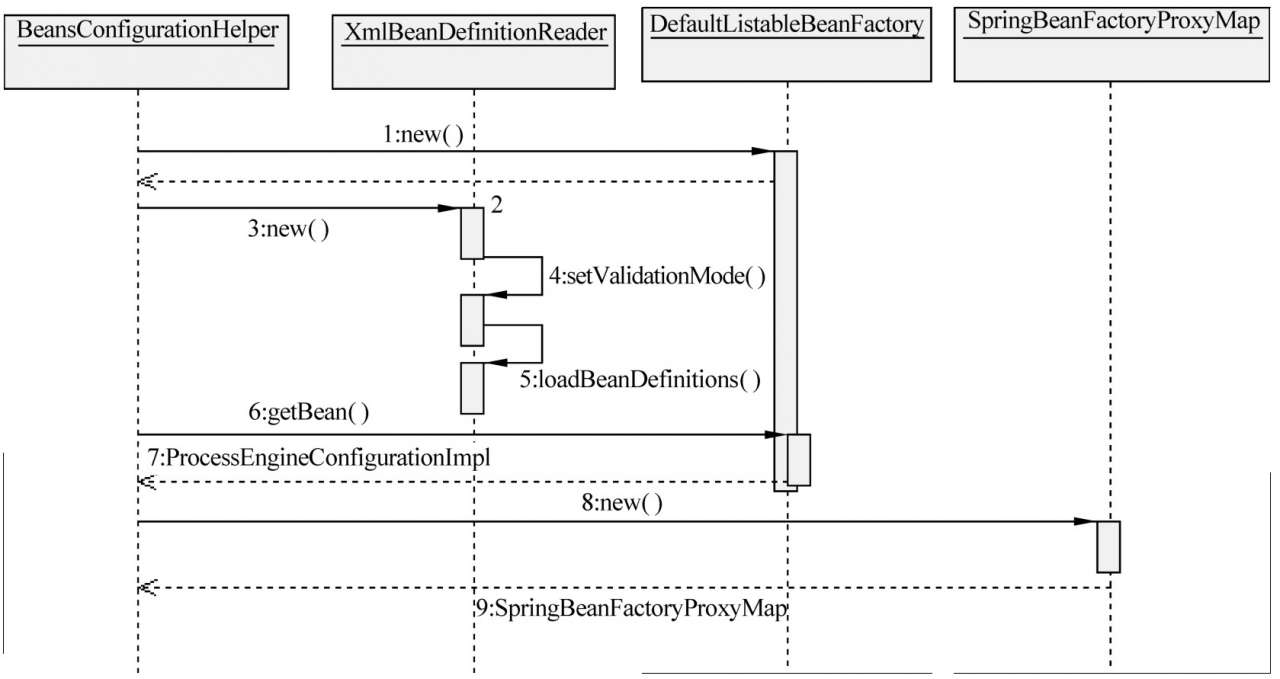

通過分析BeansConfigurationHelper類中定義的三個方法可以得出，Activiti底層通過該類巧妙地將流程配置文件中定義的bean全部交給Spring容器進行管理（包括類的配置、加載和獲取操作），結合圖2-3總結parseProcessEngineConfiguration方法的執行邏輯。

（1）第3行實例化DefaultListableBeanFactory類。

（2）第4行實例化XmlBeanDefinitionReader類，并將beanFactory設置到xmlBeanDefinitionReader對象中，該類非常重要，Spring框架使用XmlBeanDefinitionReader類讀取和解析XML文件。

（3）第6行設置xmlBeanDefinitionReader對象的驗證模式為XSD。

（4）第8行xmlBeanDefinitionReader.loadBeanDefinitions（springResource）方法加載配置文件activiti.cfg.xml中定義的所有bean。

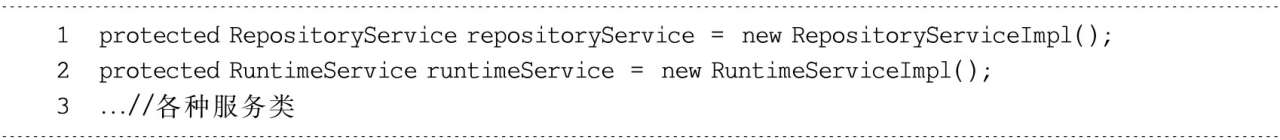

（5）第10行使用beanFactory對象的getBean方法獲取ProcessEngineConfigurationImpl實例對象，對應代碼清單2-1配置的StandaloneProcessEngineConfiguration類，這就是最典型的Spring獲取bean實例對象的操作方式。實例化StandaloneProcessEngineConfiguration類的同時會初始化其父類ProcessEngineConfigurationImpl中的各種屬性值，如代碼清單2-12所示。

以上這些服務類在實際項目開發中經常使用到，但通常是根據EngineServices實例對象獲取以上這些服務類的實例對象，那么為什么這些服務類的實例化工作在ProcessEngineConfigurationImpl類中進行呢？暫且留下一個懸念，稍后講解。

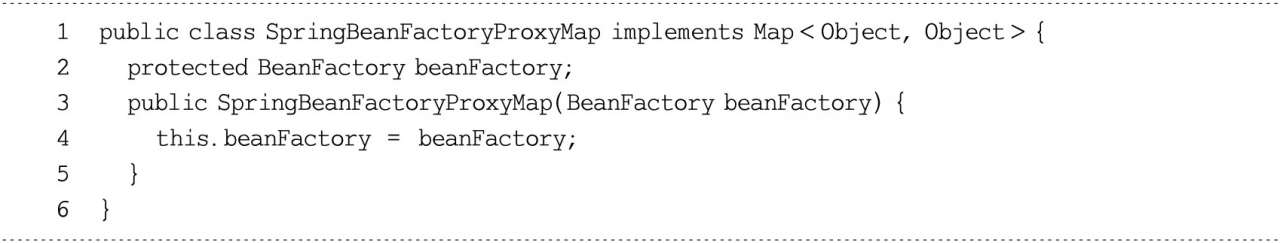

（6）實例化SpringBeanFactoryProxyMap類，該類的定義如代碼清單2-13所示。

該類實現了Map接口，其內部持有BeanFactory實例對象，該實例對象主要是用于獲取配置文件中定義的bean實例對象，所以只要開發人員能夠獲取到SpringBeanFactoryProxyMap實例對象，就可以獲取到流程配置文件中定義的所有bean實例對象，Activiti這樣設計很精巧，由衷感謝Activiti框架給開發者提供如此優秀的功能。

（7）將SpringBeanFactoryProxyMap實例對象設置到processEngineConfiguration對象中，因此只要能夠獲取processEngineConfiguration對象，就可以通過該對象的getBeans方法獲取流程配置文件中定義的所有bean實例對象，不過由于這個地方Activiti使用的是Map數據結構，因此使用時需要進行類型轉換。

2.3.4 初始化流程引擎

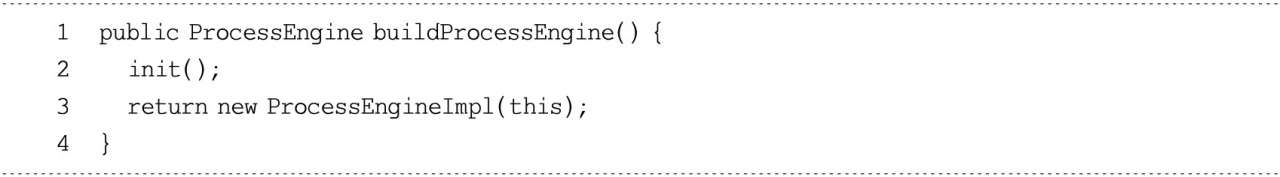

代碼清單2-9中，buildProcessEngine（）方法用于創建ProcessEngine實例對象，因?yàn)閍ctiviti.cfg.xml配置文件中定義的流程引擎配置類為StandaloneProcessEngineConfiguration，但是該類中并沒有定義buildProcessEngine方法，那么buildProcessEngine方法肯定在其父類中進行了實現，接下來分析該方法在其父類中的處理邏輯，如代碼清單2-14所示。

該方法的處理邏輯總結如下。

（1）調用init方法初始化各種屬性值。

（2）實例化ProcessEngineImpl類。

2.3.5 初始化流程引擎之Spring配置風格

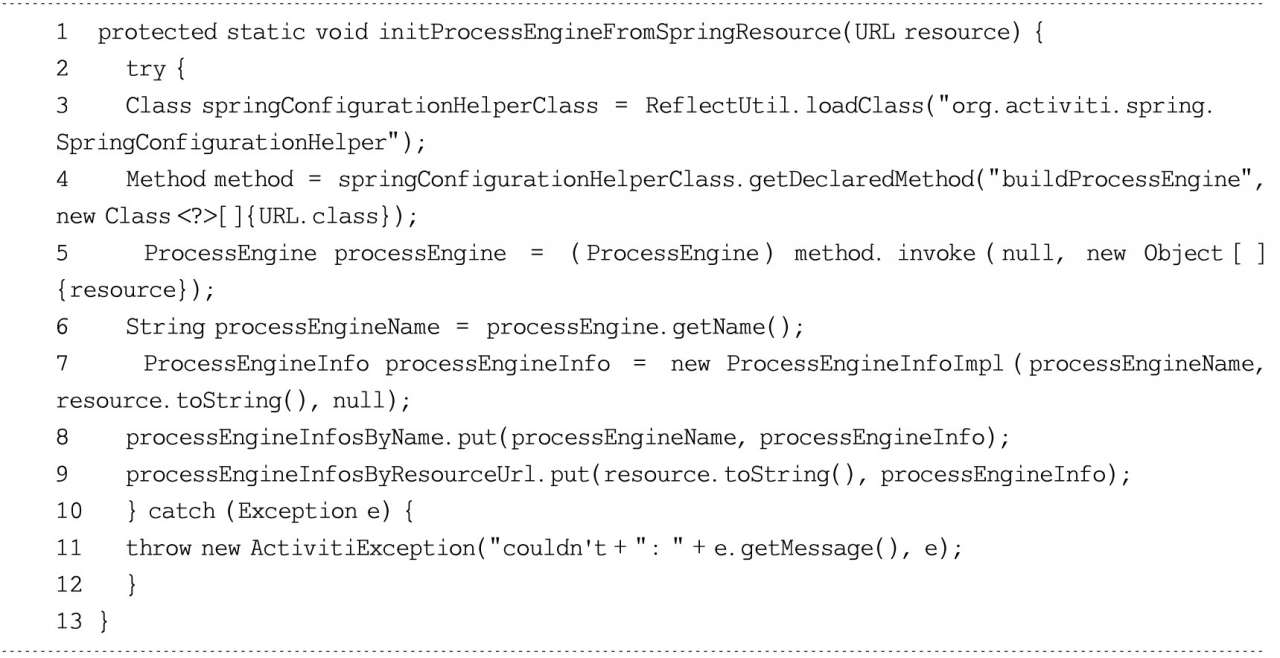

上述一系列的講解均是針對Activiti配置文件的風格構造ProcessEngine實例對象，接下來詳細分析Spring風格的配置文件activiti-context.xml（可以參考2.1.2節）構造ProcessEngine實例對象的整個過程，以下講解均是圍繞代碼清單2-7中的initProcess-EngineFromSpringResource（resource）方法展開的，該方法的實現如代碼清單2-15所示。

initProcessEngineFromSpringResource方法需要接收一個resource參數，其處理邏輯如下。

（1）第3行委托ReflectUtil類的靜態方法loadClass加載SpringConfigurationHelper類（該類位于activiti-spring-5.21.0.jar包中）。關于類加載機制本書不詳細講解，其相關實現可跟進loadClass方法進行查看。

（2）第4行通過springConfigurationHelperClass對象查找SpringConfigurationHelper類中的buildProcessEngine方法。

（3）第5行通過反射方式調用SpringConfigurationHelper類中的buildProcessEngine方法，然后使用processEngine變量存儲該方法的返回值。

（4）第6行獲取流程引擎的名稱。

（5）以上步驟執行完后，第7～9行將流程引擎的詳細信息添加到processEngineInfosBy-Name和processEngineInfosByResourceUrl集合中。

2.3.5.1 反射構造ProcessEngine

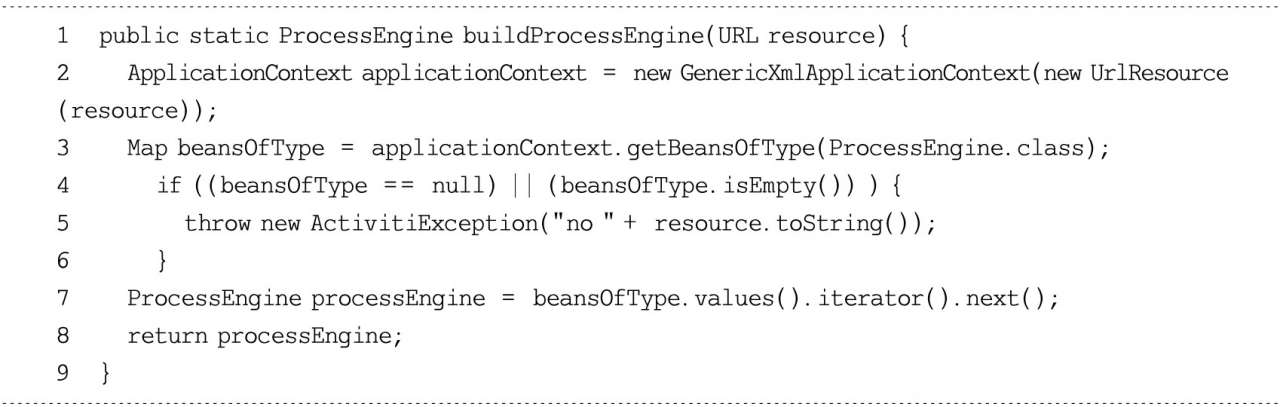

上面代碼通過反射方式調用SpringConfigurationHelper類中的buildProcessEngine方法，該方法的定義如代碼清單2-16所示。

該方法的處理邏輯總結如下。

（1）第2行加載activiti-context.xml文件。

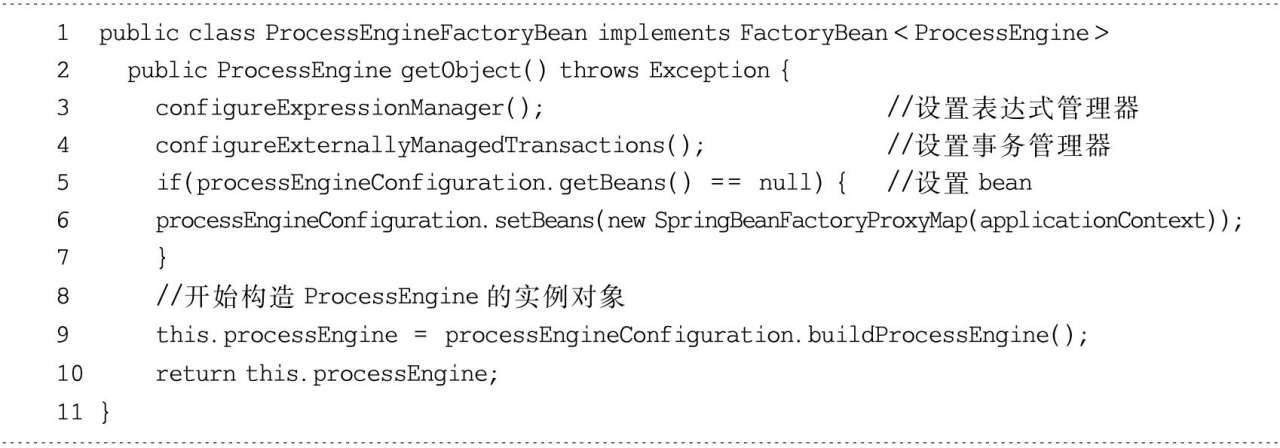

（2）第3行獲取類型為ProcessEngine的實例對象，第4～5行如果activiti-context.xml文件中沒有定義類型為ProcessEngine的bean則程序報錯，第7行如果發現activiti-context.xml文件中配置了多個類型為ProcessEngine的bean，則從beansOfType集合中取出第一個ProcessEngine實例對象并作為方法的返回值，從beansOfType集合的處理邏輯可以看出流程配置文件中不管定義多少個ProcessEngine類，程序只會使用一個而且是第一個。接下來重點分析activiti-context.xml文件中定義的ProcessEngineFactoryBean類是如何被Spring實例化的，首先查看代碼清單2-2中定義的ProcessEngineFactoryBean，該工廠類負責生成ProcessEngine實例對象，暫且將關注點放到ProcessEngineFactoryBean類的getObject方法的處理邏輯中，如代碼清單2-17所示。

該方法的處理邏輯總結如下。

（1）第3行調用configureExpressionManager方法設置表達式管理器。

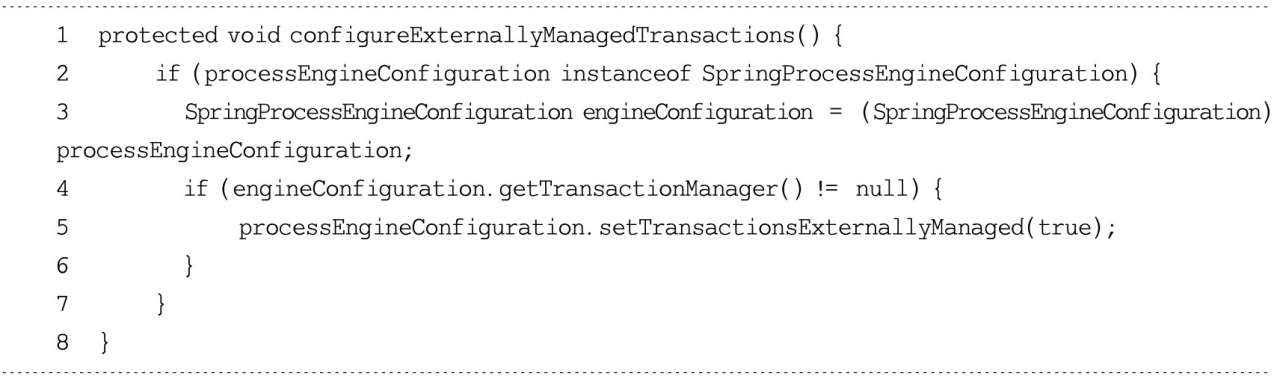

（2）第4行調用configureExternallyManagedTransactions方法設置事務管理器，具體實現如代碼清單2-18所示。

如果processEngineConfiguration對象為SpringProcessEngineConfiguration實例對象，則進行如下處理，否則不予理會。

? 將processEngineConfiguration對象轉換為SpringProcessEngineConfiguration實例對象。

? 如果engineConfiguration對象中的getTransactionManager方法返回值不為空，則將事務交給Spring框架管理，可以參考12.8節。通過這里的處理可以發現，如果使用Spring管理事務，則流程引擎配置類必須為SpringProcessEngineConfiguration。

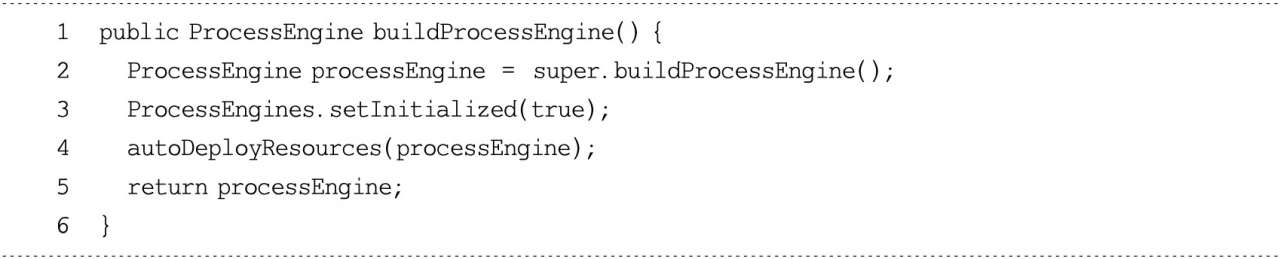

（3）第9行開始構造流程引擎實例對象，processEngineConfiguration為SpringProcess-EngineConfiguration類型。buildProcessEngine方法的處理邏輯如代碼清單2-19所示。

buildProcessEngine方法的處理邏輯總結如下。

? 第2行委托父類構造ProcessEngine實例對象，因?yàn)楫?dāng)前類SpringProcessEngine-Configuration的父類為ProcessEngineConfigurationImpl，所以該操作會觸發代碼清單2-14中的邏輯。

? 第3行通知ProcessEngines類，ProcessEngine實例已經初始化。

? 第4行開始自動部署流程資源。

Activiti整合Spring框架時，提供了自動部署資源的特性，這樣流程引擎啟動時會自動將指定的資源文件部署到數據庫中，具體的使用方式可以參照代碼清單2-2中的配置，autoDeployResources（processEngine）方法的處理邏輯比較簡單，本書不做過多解釋。
