1.3　數據模型與關系數據庫

數據庫中存儲和管理的數據都是來源于現實世界的客觀事物，計算機不能直接處理這些具體事物，為此，人們必須把具體事物轉換成計算機能處理的數據。這個轉換過程分兩步：先將現實世界抽象為信息世界，建立概念模型；再將信息世界轉換為計算機世界，建立數據模型。

1.3.1　概念模型

現實世界中的事物及聯系經過分析、歸納、抽象，形成信息世界。在信息世界中，為直觀地反映事物及其聯系而建立起來的模型稱為概念模型。它是按用戶的觀點對信息建立的模型，不依賴于具體計算機系統，主要用于數據庫的設計。

目前常用實體-聯系模型表示概念模型。

1.實體

客觀存在并且可以相互區別的事物稱為實體。實體可以是具體的人、事、物，如一名學生、一本書、一門課程等；也可以是事件，如學生的一次選課、一場比賽、一次借書等。

2.實體的屬性

實體所具有的某一特性稱為屬性。如學生實體有學號、姓名、性別、出生日期、專業等多個屬性。屬性包括屬性名和屬性值，如學號、姓名、性別、出生日期、專業等為屬性名，（13011103，許志華，男，06/12/1995，機械工程）為某個學生實體的屬性值。

3.實體型

用實體名及其屬性名來抽象描述同一類實體，稱為實體型。例如，學生（學號，姓名，性別，出生日期，專業）就是一個實體型，它描述的是學生這一類實體。

4.實體集

同類型實體的集合稱為實體集。例如，全體學生就是一個實體集，而（13011103，許志華，男，06/12/1995，機械工程）是這個實體集中的一個實體。

實體集和實體型的區別在于：實體集是同一類實體的集合，而實體型是同一類實體的抽象描述。

5.實體間的聯系

實體間的聯系通常是指兩個實體集之間的聯系，聯系有以下3種類型：

（1）一對一聯系（1：1）

如果對于實體集A中的每一個實體，在實體集B中至多有一個實體與之聯系，反之亦然，則稱實體集A與實體集B具有一對一聯系，記為1：1。

例如：在學校，一個班級只有一個班長，而一個班長只能在一個班級任職，則班級和班長之間具有一對一的聯系。

（2）一對多聯系（1：n）

如果對于實體集A中的每一個實體，在實體集B中有n個實體（n≥0）與之聯系，反之，對于實體集B中的每一個實體，實體集A中至多只有一個實體與之聯系，則稱實體集A與實體集B有一對多聯系，記為1：n。

例如：一個班級有多個學生，而每個學生只在一個班級中學習，則班級與學生之間具有一對多的聯系。

（3）多對多聯系（m：n）

如果對于實體集A中的每一個實體，在實體集B中有n個實體（n≥0）與之聯系，反之，對于實體集B中的每一個實體，在實體集A中有m個實體（m≥0）與之聯系，則稱實體集A與實體集B具有多對多聯系，記為m：n。

例如：一門課程同時有多個學生選修，而一個學生也可以同時選修多門課程，則課程與學生之間具有多對多的聯系。

在實際應用中，通常將多對多聯系轉換為幾個一對多聯系。

除了兩個實體集之間的聯系，一個實體集內的實體與實體之間也可以有上述3種聯系。此外，一個實體內部也有聯系，實體內部的聯系通常是指組成實體的各屬性之間的聯系。

6.E-R圖

概念模型的表示方法有很多，其中最常用的是實體-聯系方法，該方法用E-R（Entity-Relationship）圖來描述概念模型。E-R圖中包含實體、屬性和聯系，它們的表示方法如下：

（1）實體：用矩形框表示，框內寫明實體名。

（2）屬性：用橢圓形框表示，框內寫明屬性名，并用無向邊將其與對應實體連接起來。

（3）聯系：用菱形框表示，框內寫明聯系名，并用無向邊分別與有關實體連接起來，同時在無向邊旁標注聯系的類型（1：1，1：n或m：n）。

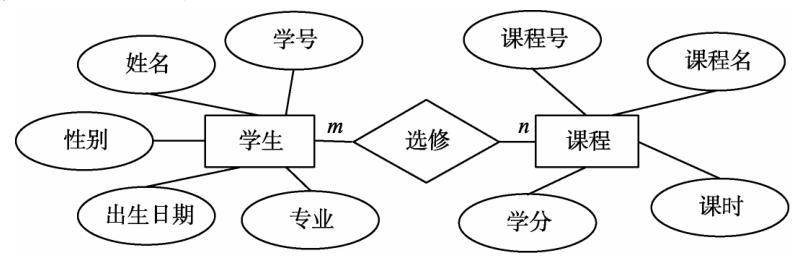

學生與課程之間的聯系用E-R圖表示如圖1-5所示。圖1-5只是一個簡單的舉例，而一個實際應用系統的完整E-R圖，要比圖1-5復雜得多，包括系統中所有的實體、實體所有的屬性和實體間所有的聯系。

1.3.2　數據模型

現實世界抽象為信息世界并建立概念模型后，還需進行第二次抽象，轉換為計算機世界，并建立數據模型。

數據模型是數據庫管理系統用來表示實體及實體間聯系的方法。與概念模型不同，數據模型是按計算機系統的觀點建立的模型，主要用于數據庫的實現。數據模型是數據庫的框架，是數據庫的基礎，任何一個數據庫管理系統都是基于某種數據模型的。

常用的數據模型有層次模型、網狀模型和關系模型3種，與之對應的數據庫類型有層次數據庫、網狀數據庫和關系數據庫。層次模型和網狀模型統稱為非關系模型，在20世紀70至80年代初期較為流行，現在最常用的是關系模型。

1.層次模型

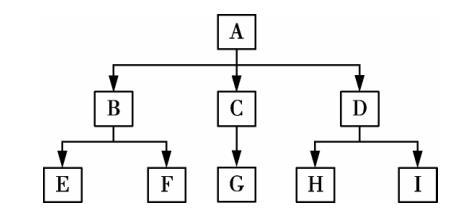

用樹形結構表示實體及其聯系的模型稱為層次模型，如圖1-6所示，其中的實體稱為結點，實體間的聯系用結點間的連線（有向邊）表示。

層次模型是最早出現的數據模型，現實世界中許多事物之間的聯系本來就是一種層次關系，如家族關系、行政機構等。層次模型的特點如下：

（1）每棵樹有且只有一個結點沒有雙親，該結點稱為根結點。

（2）根結點以外的其他結點有且只有一個雙親結點。

（3）只能直接處理一對多的實體聯系。

（4）任何一個結點的值，只有按其路徑查看時，才能顯示它的全部意義。

2.網狀模型

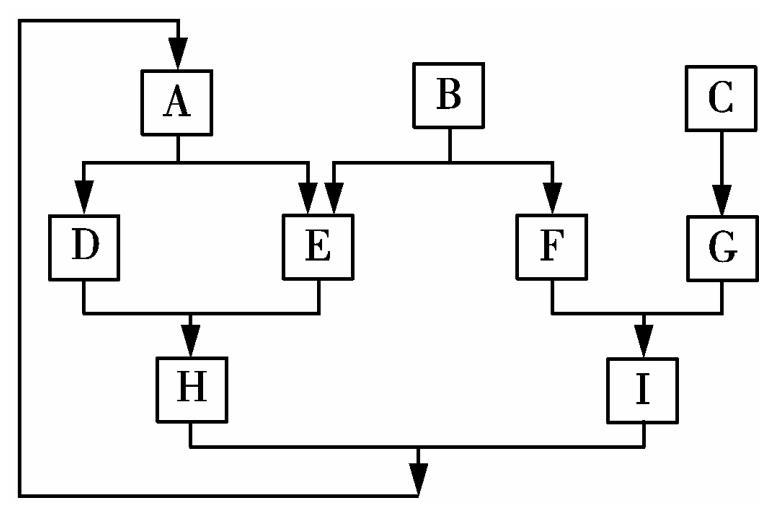

網狀模型是采用有向圖結構表示實體及其之間聯系的數據模型，如圖1-7所示。由于現實世界中事物之間的聯系更多是非層次關系的，所以用網狀模型表示非層次關系比層次模型更加直觀。網狀模型的特點如下：

（1）允許一個以上的結點無雙親。

（2）一個結點可以有多于一個的雙親。

（3）兩個結點之間有多種聯系。

3.關系模型

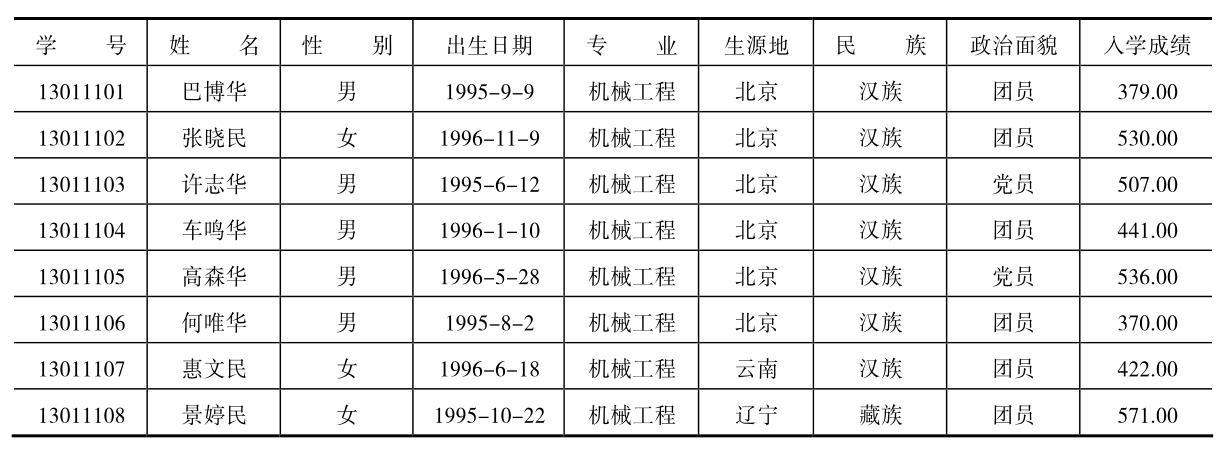

用二維表的形式表示實體及實體間聯系的數據模型稱為關系模型。由行列構成的二維表，在數據庫理論中稱為關系。表1-1所示為一個關系的示例（學生表列出了某校部分學生）。

關系數據庫系統采用關系模型作為數據的組織方式，實體與實體間的聯系用關系（二維表）表示。關系模型是目前最常用的數據模型，它建立在嚴格的數學概念基礎上，數據描述一致，模型概念單一。

1.3.3　關系數據庫

建立在關系模型基礎上的數據庫就是關系數據庫。20世紀80年代以來，計算機廠商推出的數據庫管理系統幾乎都是關系模型，即使非關系模型的數據庫系統也都添加了關系接口。關系數據庫已成為應用最廣泛的數據庫系統，Visual FoxPro就是一種關系數據庫管理系統。

1.關系的相關概念

（1）關系

關系是一張規范化的二維表，表名稱為關系名，表1-1所示的學生表就是一個關系。

（2）元組

表中的一行稱為關系的一個元組。元組指包含數據的行，不包括標題行。在表1-1的關系中，一名學生的信息占一行，有多少名學生此關系就有多少個元組。

（3）屬性

表中的一列稱為關系的一個屬性，每一列的標題稱為屬性名。表1-1所示的關系共有9列，所以此關系共有9個屬性，屬性名分別為學號、姓名、性別、出生日期、專業、生源地、民族、政治面貌、入學成績。

（4）域

屬性的取值范圍稱為域，如性別屬性的域為（男，女）。

（5）關鍵字

關系中能唯一標識元組的一個或一組屬性稱為關鍵字。如學生表中的學號。

（6）候選關鍵字

候選關鍵字是具有關鍵字特性的一個或一組屬性的統稱。例如，在學生表中，學號唯一，不能有重復值，可以作為候選關鍵字。

（7）主關鍵字

主關鍵字是從多個候選關鍵字中選出的能夠唯一標識元組的關鍵字。一個關系中只能有一個主關鍵字。如學生表中，學號是唯一的，所以學號是主關鍵字。

（8）外部關鍵字（★）

如果一個關系R中的某個屬性不是本關系的主關鍵字或候選關鍵字，而是另一個關系S的主關鍵字或候選關鍵字，則稱該屬性為本關系R的外部關鍵字，R為參照關系，S為被參照關系。

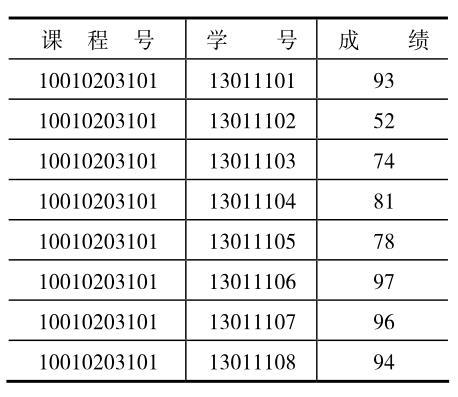

例如，表1-2的成績表中課程號是表1-3的課程表的主關鍵字，學號是表1-1學生表的主關鍵字，所以課程號和學號都是成績表的外部關鍵字，成績表為參照關系，課程表和學生表為被參照關系。

（9）關系模式

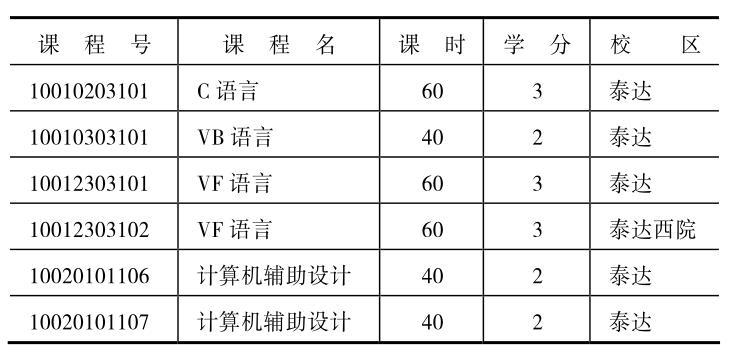

關系的描述稱為關系模式，一般表示為：關系名（屬性名1，屬性名2，……，屬性名n）。例如，表1-3的課程表的關系模式為：課程（課程號，課程名，課時，學分，校區）。

2.關系的規范化條件

關系是一個二維表，但不是所有的二維表都可以稱為關系。關系模型要求關系必須滿足一定的規范化條件，只有滿足條件的二維表才可稱為關系。關系的規范化條件包括：

（1）關系的每一個分量必須是一個不可分的數據項，即表中不可包含表。

（2）一個關系中不能有相同的屬性名。

（3）一個關系中不能有完全相同的元組。

（4）同一屬性的所有值必須是同一數據類型且來自同一個域。

（5）一個關系中元組的次序可以任意。

（6）一個關系中屬性的次序可以任意。

3.關系完整性

關系模型的完整性規則是對關系的某種約束條件。關系模型中有3類完整性約束：實體完整性、參照完整性、用戶定義完整性。其中，實體完整性和參照完整性是關系模型必須滿足的完整性約束條件。

（1）實體完整性

實體完整性規定：關系中所有元組的主關鍵字值不能為空值。

例如，表1-1所示的學生表中的學號為主關鍵字，所有學生的學號不能為空。

空值（NULL）是指“不知道”或“不確定”的值。關系中的一個元組對應一個實體，若某元組的主關鍵字為空值，則說明存在一個不可標識的實體，這與實體的定義相矛盾。

（2）參照完整性

參照完整性規定：若一個關系R的外部關鍵字F是另一個關系S的主關鍵字，則R中的每一個元組在F上的值必須是S中某一元組的主關鍵字的值，或者取空值。

例如，表1-2所示的成績表中，課程號是外部關鍵字，它是表1-3所示的課程表的主關鍵字，所以成績表中的所有課程號都必須是課程信息表中的某個課程號。

參照完整性用來約束關系與關系之間的關系。在使用參照完整性規則時，有以下幾點需要注意：

①外部關鍵字和相應的主關鍵字可以不同名，只要相對應并定義在相同的值域即可。

②外部關鍵字的值是否可以為空值，應視具體問題而定。

如表1-2的成績表中，每行的課程號都不能為空，若為空，則不能標識是哪一門課的成績。

再如有以下兩個關系：

學生關系中的專業號是外部關鍵字，它是專業關系中的主關鍵字，則在學生關系中，可以有某些元組的專業號為空值，說明這些學生目前還沒有確定專業。

（3）用戶定義完整性（★）

任何關系數據庫系統都應該支持實體完整性和參照完整性。除此之外，有些關系數據庫系統根據其應用環境的不同，往往還需要一些特殊的約束條件。

用戶定義完整性是針對某一具體關系的約束條件，它反映某一具體應用所涉及的數據必須滿足的語義要求。在Visual FoxPro數據庫表中是指列（字段）的數據類型、寬度、精度、取值范圍、是否允許空值（NULL）。例如，成績表中的成績應為數值型數據，取值范圍可規定在0～100之間；學生表中，性別為字符型數據，取值范圍為（男，女）。
