1.3 設計數據庫

數據庫是開發應用程序的基礎，數據庫設計的質量優劣是決定應用程序能否開發成功的關鍵環節之一。數據庫的設計是從用戶的數據需求、處理要求和建立數據庫的環境條件，如硬件特性、操作系統和DBMS特性及其他限制等出發，把給定的應用環境內存在的數據合理地組織起來，逐步抽象成已經選定的某個DBMS能夠定義和描述的具體數據結構的過程。根據這一數據結構能夠建立既能反映現實世界中信息間的聯系，滿足用戶的數據需求和處理要求，又能被某個DBMS所接受，實現系統目標的數據庫。

1.3.1 數據庫設計的規范化

數據庫應用程序的性質和復雜性可以使得數據庫的設計過程變化很大。一個簡單的數據庫設計，可以依賴于設計者的技巧和經驗，采用直接設計數據庫的方式進行。而對于為成千上萬的客戶處理事務的數據庫，數據庫設計可能是長達數百頁的正式文檔，其中需要包含有關數據庫的各種可能細節。要進行較復雜的數據庫設計，必須遵守?cái)?shù)據庫設計規范化規則（Normalization Rules），并按照軟件工程提供的規范才能進行數據庫設計。

1．?dāng)?shù)據庫設計的范式

按照規范化規則設計數據庫，可以將數據冗余降至最低，使得應用程序軟件可以在此數據庫中輕松實現強制完整性，且很少包括執行涉及4個以上表的查詢。規范化理論就是為了設計好的基本關系，使每個基本關系獨立表示一個實體，并且盡量減少數據冗余。滿足一定條件的關系模式稱為范式（Normal Form，NF），一個低級范式的關系模式，通過分解（投影）方法可轉換成多個高一級范式的關系模式的集合，這個過程稱為規范化。

（1）第一范式（1NF）。如果一個關系模式，它的每一個數據項是不可分的，即其域?yàn)楹唵斡颍瑒t此關系模式為第一范式。第一范式易出現的問題是數據冗余和更新數據的遺漏。

第一范式是最低的規范化要求，包括以下規則。

①數據表不能存在重復的記錄，即存在一個關鍵字，且主關鍵字應滿足唯一性、非空性等的條件。

②每個字段都不可再分，即已經分到最小。

（2）第二范式（2NF）。如果一個關系屬于1NF，且所有的非主關鍵字段都完全地依賴于主關鍵字，則稱之為第二范式。例如，零件關系中，倉庫地址和主鍵（零件號）不存在依賴關系。

零件（零件號，倉庫號，數量，倉庫地址）

那么，該關系按照第二范式的要求，就應該拆分為零件和倉庫兩個關系。

①零件（零件號，倉庫號，數量）。

②倉庫（倉庫號，倉庫地址）。

（3）第三范式（3NF）。如果一個關系屬于2NF，且每個非關鍵字不傳遞依賴于主鍵，這種關系就是3NF。例如，常見關系中的數據項年齡和出生日期、期末成績和總評成績等就存在傳遞依賴，需要消除。

2．?dāng)?shù)據庫設計的方法

設計數據庫是創建數據庫的第一步，此設計本身還可以作為數據庫實現后用作數據庫的功能說明。數據庫設計的復雜性和細節由數據庫應用程序的復雜性和大小以及用戶數決定。經過長期的探索與調研，人們提出了對各類數據庫設計的一系列準則和規范化方案，常見的有E-R模型、視圖概念、分步設計法等數據庫設計方法。

（1）實體關系（E-R）的數據庫設計方法。基于實體關系的數據庫設計方法的基本思想是在需求分析的基礎上，用E-R圖構造一個純粹反映現實世界實體之間內在關系的企業模式，然后再將此企業模式轉換成選定的DBMS上的概念模式。每個實體或聯系將來就映射為一個數據表。

（2）視圖概念的數據庫設計方法。基于視圖概念的數據庫設計方法先從分析各個應用的數據著手，為每個應用建立各自的視圖，然后再把這些視圖匯總起來合并成整個數據庫的概念模式。合并時必須注意解決下列問題。

①消除命名沖突。

②消除冗余的實體和關系。

③進行模式重構。

④對整個匯總模式進行調整，使其滿足全部完整性約束條件。

在實際設計過程中，各種方法可以結合起來使用，如在基于視圖概念的設計方法中可用E-R圖的方法來表示各個視圖。

（3）分步設計法已在數據庫設計中得到廣泛的應用并獲得較好的效果，此方法遵循“自頂向下、逐步求精”的原則，將數據庫的設計過程分解為若干相互獨立又相互依存的階段，每一階段采用不同的技術與工具，解決不同的問題，從而將問題局部化，減少了局部問題對整體設計的影響。

1.3.2 數據庫設計的主要內容

設計數據庫時要及時聽取用戶的意見，并根據用戶提出的需求和數據庫本身的功能特點，改進數據庫的設計方案。要充分考慮數據庫的擴充性與動態性，提高數據庫應用的靈活性，從而保證應用程序具有較高的性能。

（1）靜態特性設計。根據給定的應用環境、用戶的數據需求，設計數據庫的數據模型。靜態特性設計包括數據庫的概念結構設計和邏輯結構設計兩個方面。

（2）動態特性設計。根據應用處理要求，設計數據庫的查詢、事務處理和報表處理等應用程序。動態特性設計反映了數據庫在處理上的要求，所以又稱為數據庫的行為特性設計。

（3）物理設計。根據動態特性，即應用處理要求，在選定的DBMS環境下把靜態特性設計中得到的數據庫模式加以物理實現，即設計數據庫的存儲模式和存取方法。

1.3.3 數據庫設計的過程

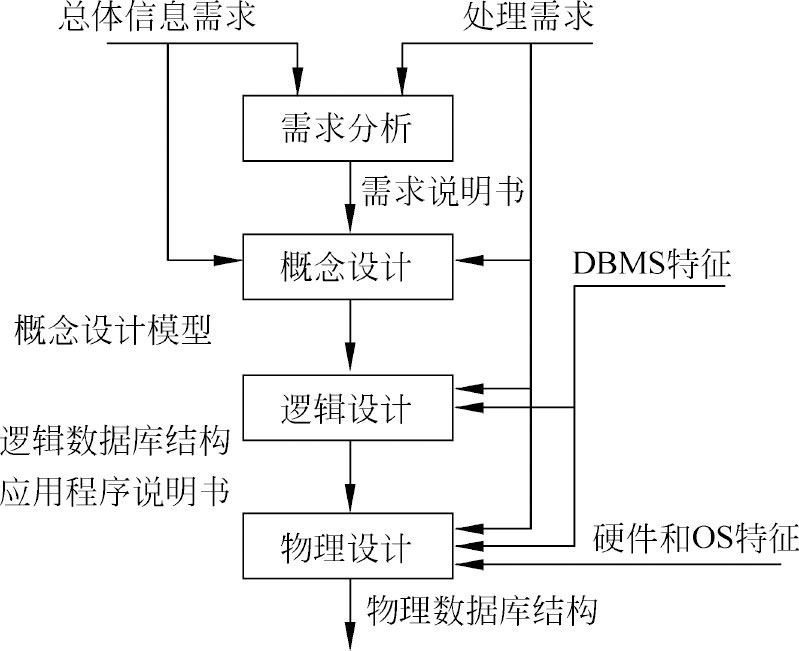

一般來說，按照目前分步設計法要求進行數據庫設計的步驟分為需求分析、概念設計、邏輯設計和物理設計4個階段，如圖1-8所示。

1．?dāng)?shù)據庫設計的步驟

（1）需求分析。需求分析的目標是通過調查研究，了解用戶的數據要求和處理要求，并按一定的格式整理形成需求說明書。需求說明書是需求分析階段的成果，也是以后設計的依據，它包括數據庫所涉及的數據、數據的特征、數據量和使用頻率的估計等，如數據名、屬性及其類型、主關鍵字屬性、保密要求、完整性約束條件、使用頻率、更改要求和數據量估計等。

（2）概念設計。概念設計是數據庫設計的第2階段，其目標是對需求說明書提供的所有數據和處理要求進行抽象與綜合處理，按一定的方法構造反映用戶環境的數據及其相互聯系的概念模型。這種概念數據模型與DBMS無關，是面向現實世界的數據模型，極易為用戶所理解。為保證所設計的概念數據模型能正確、完全地反映用戶（單位）的數據及其相互關系，便于進行所要求的各種處理，在本階段設計中可吸收用戶參與和評議設計，并將結果寫成概念設計說明書，重點內容是概念模型的生成。

（3）邏輯設計。邏輯設計階段的設計目標是把上一階段得到的與DBMS無關的概念數據模型轉換成等價的，并為某個特定的DBMS所接受的邏輯模型所表示的概念模式，同時將概念設計階段得到的應用視圖轉換成特定DBMS下的應用視圖。在轉換過程中要進一步落實需求說明，并滿足DBMS的各種限制條件。邏輯設計階段的結果是DBMS提供的用數據定義語言（DDL）寫成的數據模式。

（4）物理設計。物理設計階段的任務是把邏輯設計階段得到的邏輯數據庫在物理上加以實現，其主要內容是根據DBMS提供的各種手段，設計數據的存儲形式和存取路徑，如文件結構、索引設計等，即設計數據庫的內模式或存儲模式。數據庫的內模式對數據庫的性能影響很大，應根據處理需求及DBMS、操作系統和硬件的性能進行精心設計。

2．?dāng)?shù)據庫表列的信息類型

確定數據庫中需要的表是數據庫設計過程中技巧性最強的一步。根據概念設計模型的結果，可以將實體、聯系等轉化成數據庫表，其屬性就可以按照數據庫設計范式的要求轉化成列。數據庫表中的列包含幾個常見的信息類型。

（1）原始數據列。用于存儲有形信息（如名稱），由數據庫外部的源確定。

（2）分類列。用于對數據進行分類或分組，并存儲限定選擇范圍的數據（如真/假、已婚/單身和副總裁/主管/組長）。

（3）標識符列。用于提供一種機制來標識存儲在表中的每個記錄行。

（4）引用列。用于建立一個表中的信息與另一個表中相關信息之間的鏈接。

在數據庫設計的基本過程中，每一階段設計基本完成后都要進行認真的檢查，看看是否滿足應用需求、是否符合前面已執行步驟的要求和滿足后續步驟的需要，并分析設計結果的合理性。數據庫設計完成后，就可以利用DBMS創建數據庫了。
