3.4 圖形變換
利用圖形的變換可以繪制出大量復雜多變的圖形。圖形的變換主要包括移動、縮放、旋轉、變形等。
3.4.1 保存與恢復
在繪畫的時候,本來使用綠色筆畫,突然需要改用紅色筆畫,但畫完之后又要使用綠色筆畫。如果是現實中的作畫,可以使用不同的筆蘸上不同的墨水,根據顏色選擇畫筆。但是在canvas中畫筆只有一支。如果要更換畫筆的顏色,就需要保存和恢復狀態,狀態其實就是畫布當前屬性的一個快照,包括圖形的屬性、當前裁切路徑、當前應用的變換。canvas中使用save()方法來保存狀態,使用restore()方法來恢復狀態。canvas狀態是用棧來保存的,每次調用save()方法,就把當前狀態入棧保存,當前狀態成為棧頂;每次調用restore()方法,就把棧頂?shù)臓顟B(tài)取出來,并將畫布恢復到這個狀態。例如,saveAndRestore.html,利用狀態的保存與恢復繪制顏色不同的填充矩形。

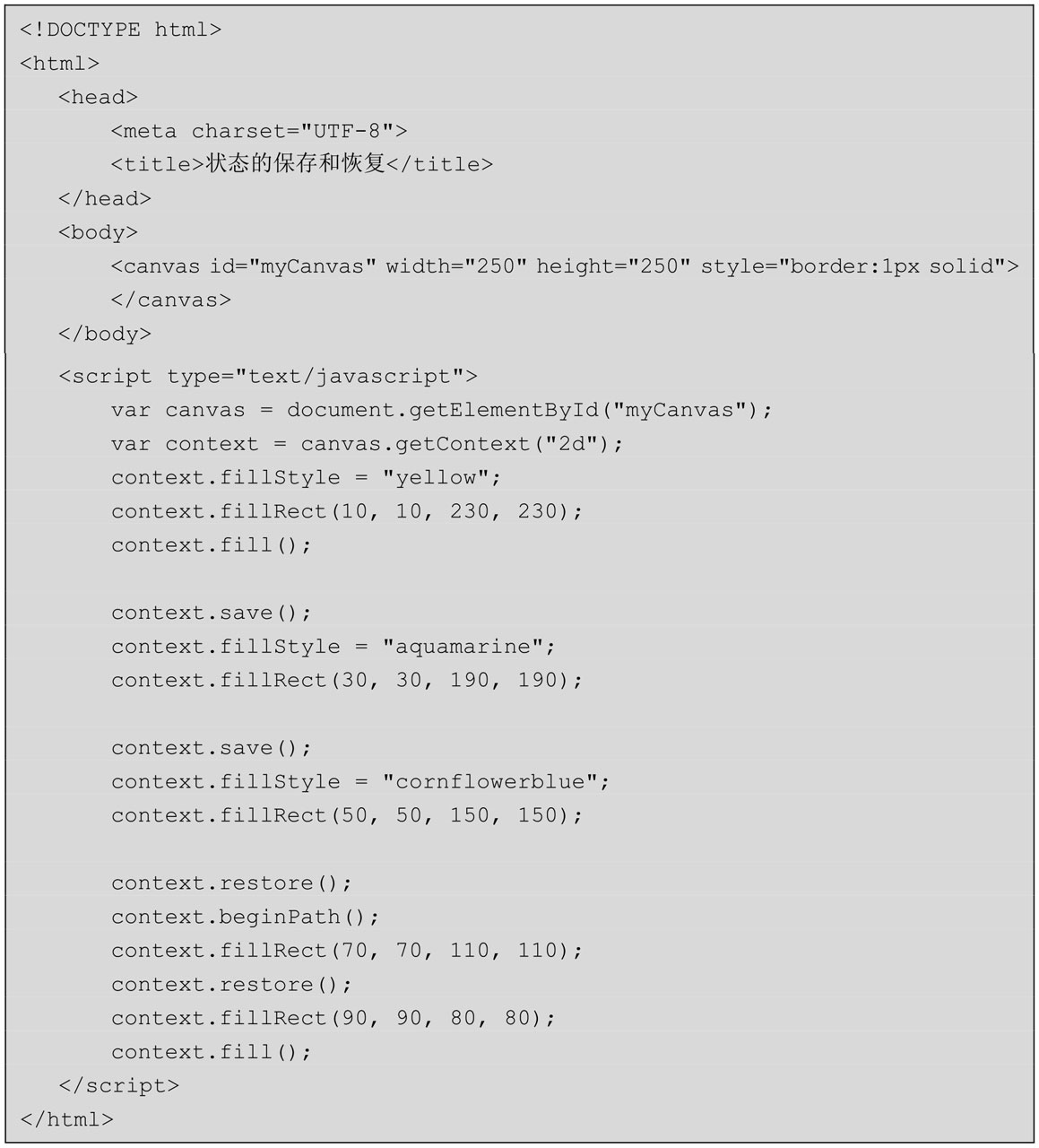

saveAndRestore.html:

saveAndRestore.html在瀏覽器中的顯示效果如圖3-9所示。

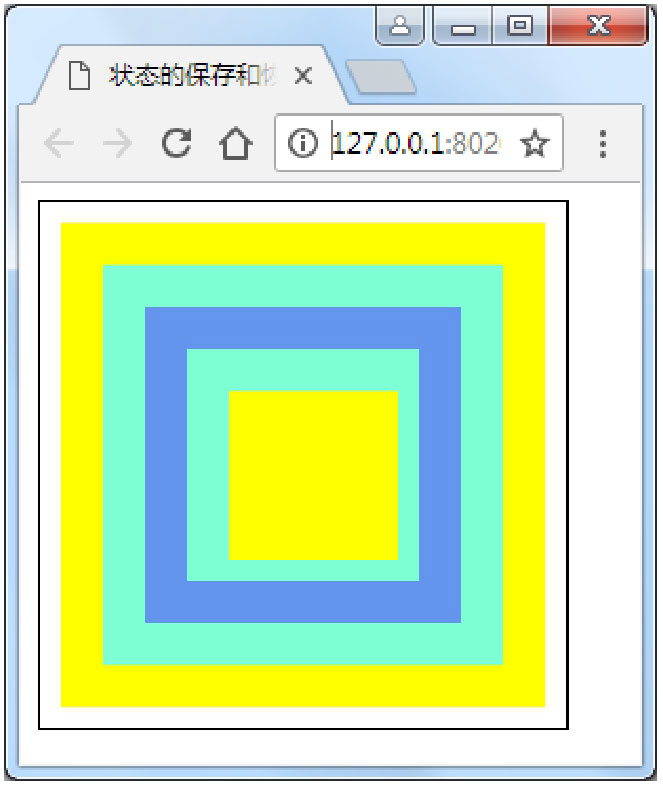

圖3-9 saveAndRestore.html的顯示效果
3.4.2 移動
在繪制圖形時,可以使用Context對象的translate()方法移動坐標空間,使畫布的坐標空間發生水平和垂直方向的偏移,translate(dx, dy)中的dx為水平方向的偏移量,dy為垂直方向的偏移量。例如,translate.html,利用移動繪制一排圓。

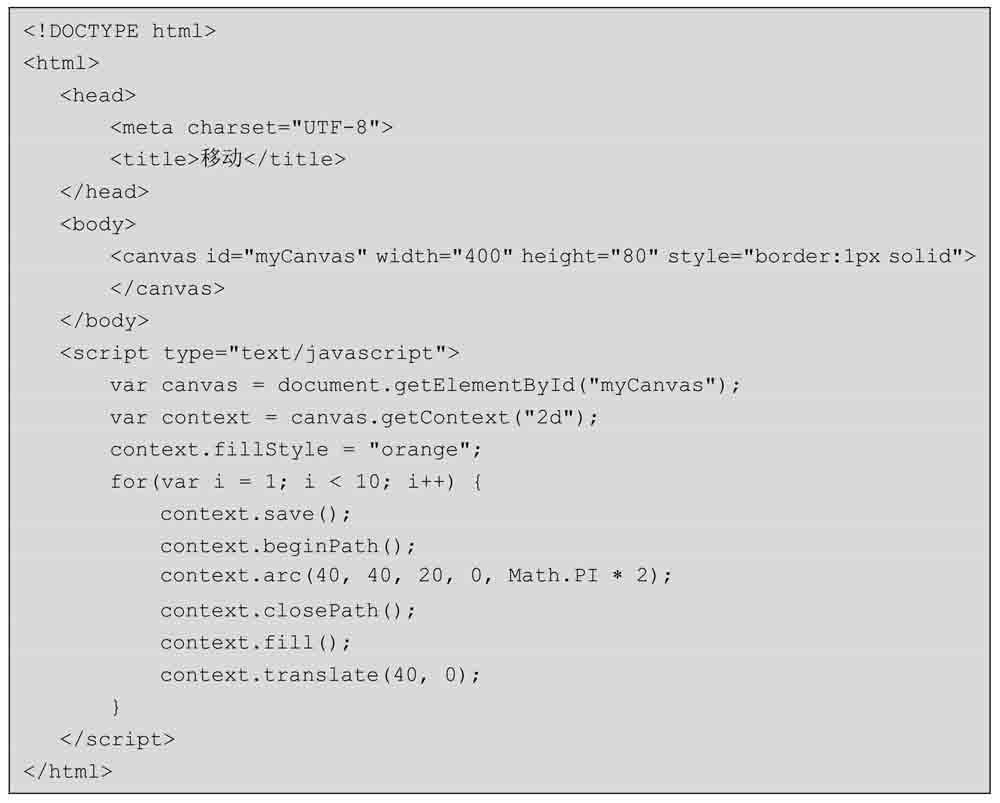

translate.html:

translate.html在瀏覽器中的顯示效果如圖3-10所示。

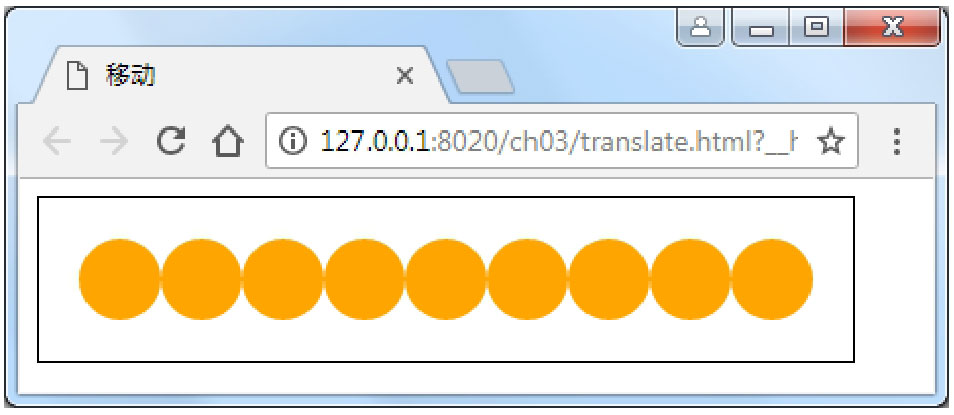

圖3-10 translate.html的顯示效果
3.4.3 縮放
Context對象的scale()方法用于增減canvas上下文對象中的像素數目,從而實現圖形或圖像的放大或縮小,context.scale(sx, sy)中的sx為x軸的縮放因子,sy為y軸的縮放因子,它們的值必須是正數,如果值大于1則為放大圖形,如果值小于1則為縮小圖形。例如,scale.html,繪制逐漸縮小的圓。

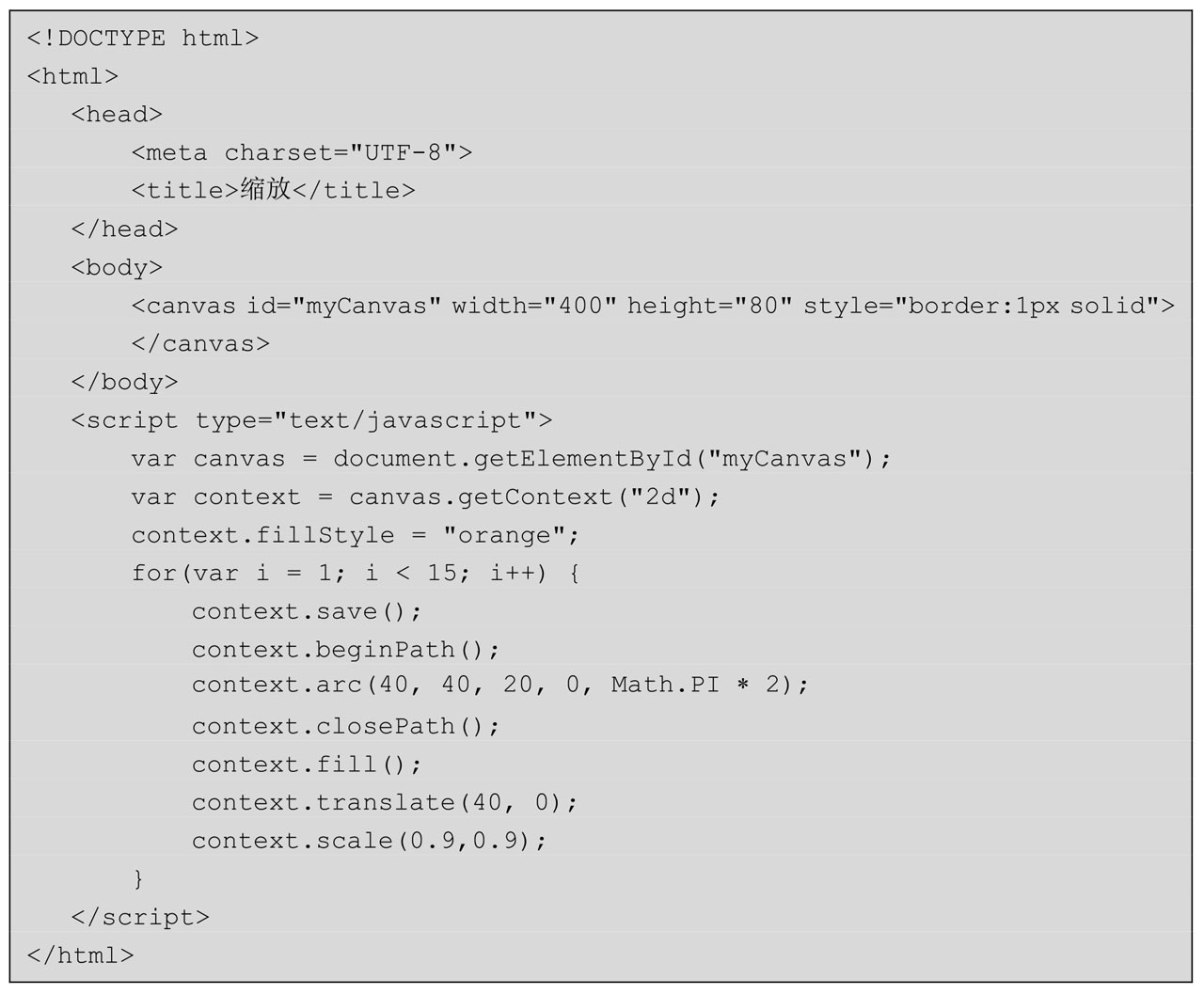

scale.html:

scale.html在瀏覽器中的顯示效果如圖3-11所示。

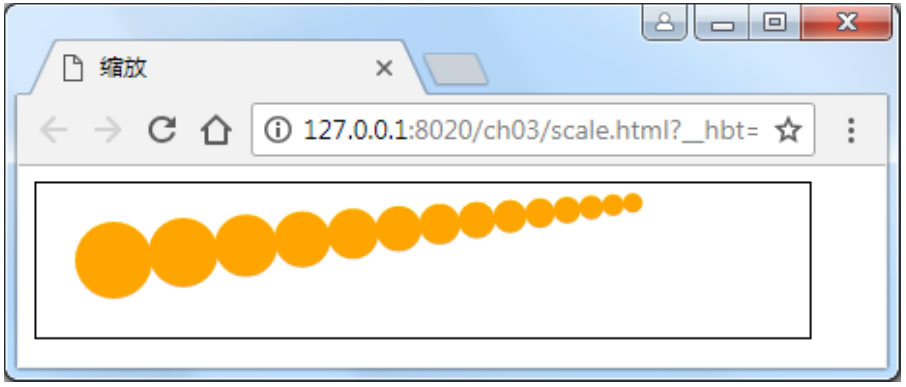

圖3-11 scale.html的顯示效果
3.4.4 旋轉
Context對象的rotate()方法用于以原點為中心旋轉上下文對象的坐標空間,context.rotate(angle)方法中的angle參數指以弧度計的順時針方向的旋轉角度。例如,rotate.html,利用旋轉繪制環狀排列的圓。

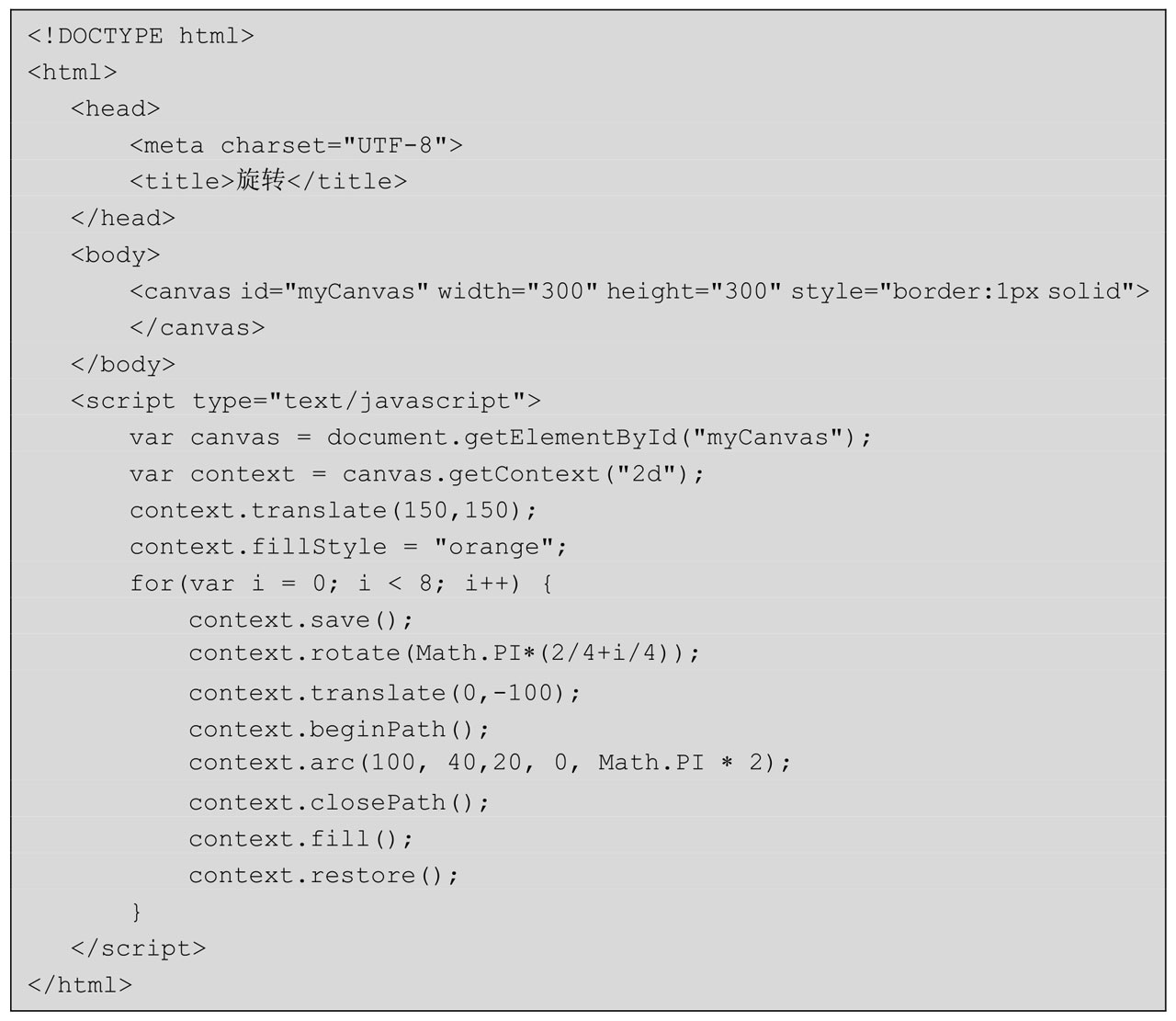

rotate.html:

rotate.html在瀏覽器中的顯示效果如圖3-12所示。

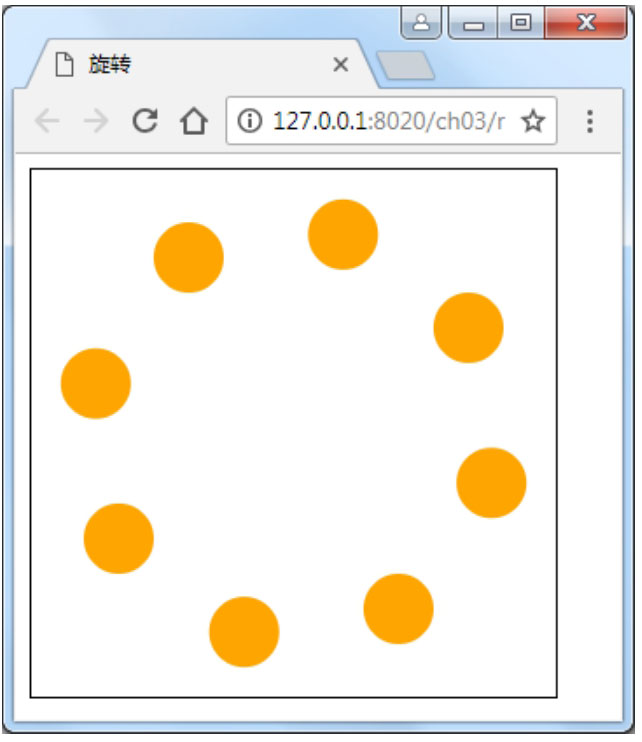

圖3-12 rotate.html的顯示效果
3.4.5 變形
Context對象的transform()方法用于直接修改變換矩陣。矩陣變換常用于坐標變換不能達到預期效果的情況,能夠?qū)崿F(xiàn)比普通的坐標變換更加復雜的效果。transform()方法的用法如下:
context.transform(a, b, c, d, e, f);
各參數的含義為:
● a——水平縮放繪圖;
● b——水平傾斜繪圖;
● c——垂直傾斜繪圖;
● d——垂直縮放繪圖;
● e——水平移動繪圖;
● f——垂直移動繪圖。
可見,可以在transform()方法中同時實現平移、縮放、旋轉,也可以使用transform()方法實現以上3種變換中的一種。
畫布上的每一個對象都擁有一個當前的變換矩陣,Context對象的setTransform()方法用于將當前的變換矩陣重置為最初的矩陣,即單位矩陣,然后以相同的參數運行transform()方法,也就是說,setTransform()方法允許縮放、旋轉、移動并傾斜當前的環境。該變換只會影響setTransform()方法之后的繪圖。例如,transform.html,利用變形和旋轉在畫布上顯示呈螺旋狀排列的半透明的半圓。

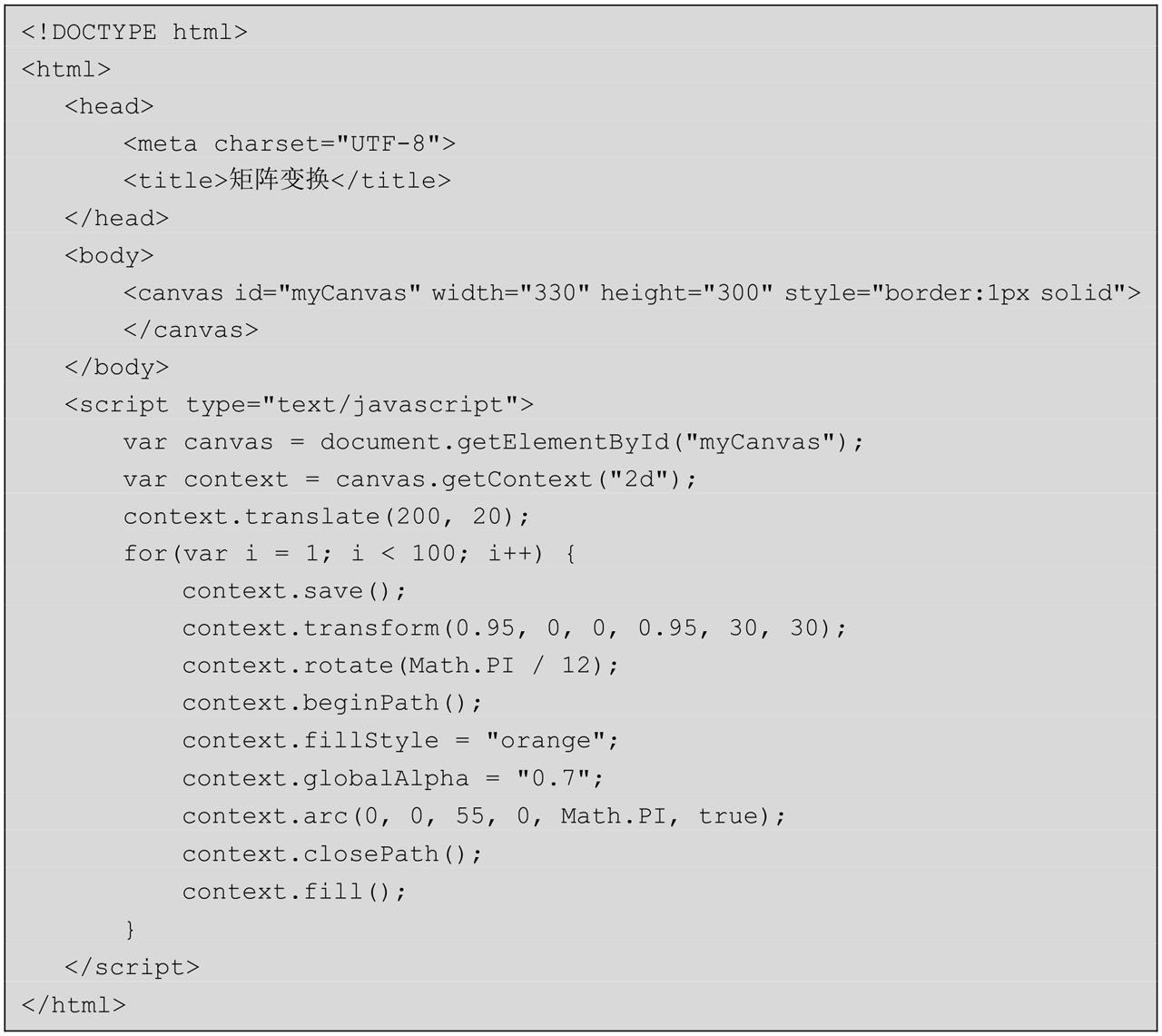

transform.html:

transform.html在瀏覽器中的顯示效果如圖3-13所示。

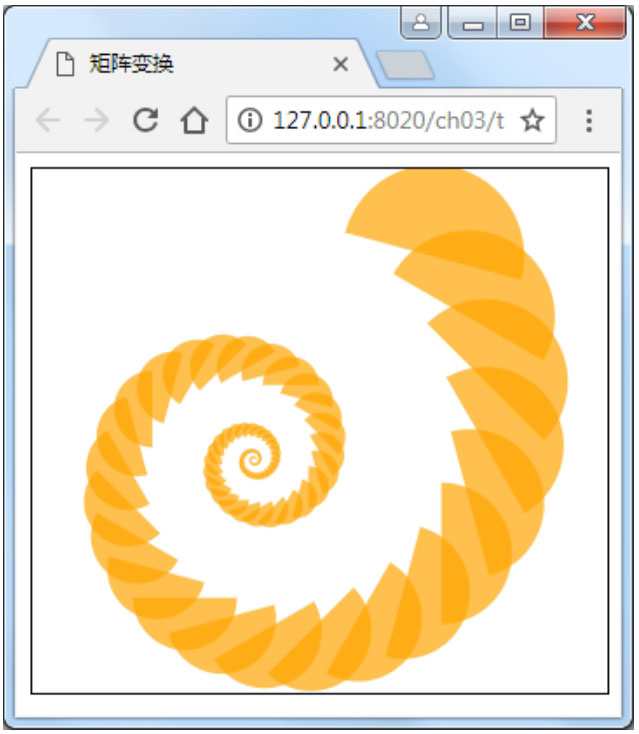

圖3-13 transform.html的顯示效果
