1.1 負反饋放大器綜述

1.1.1 反饋、正反饋和負反饋

1．放大器信號傳輸

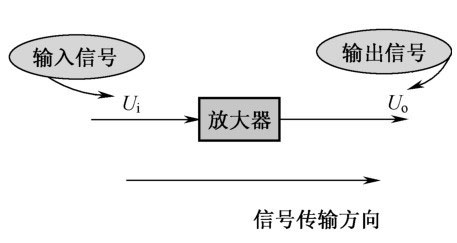

通常放大器的信號傳輸全過程是：信號從放大器輸入端輸入，通過放大器放大后從放大器輸出端輸出，其輸出信號加到后級電路中，這一輸出信號不再加到放大器的輸入端。圖1-1所示是放大器信號傳輸過程示意圖。

2．反饋過程

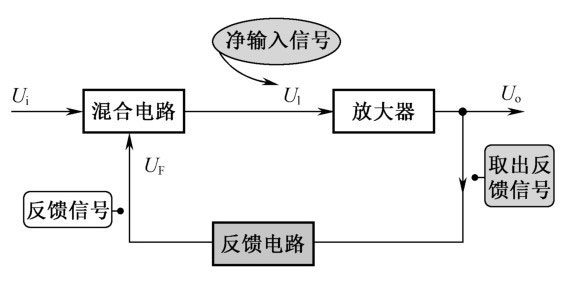

圖1-2所示是反饋方框圖。從圖中可以看出，輸入信號Ui從輸入端加到放大器中進行放大，放大后的輸出信號Uo中的一部分信號經過反饋電路后成為反饋信號UF，與輸入信號Ui合并，作為凈輸入信號Ul加到放大器中。

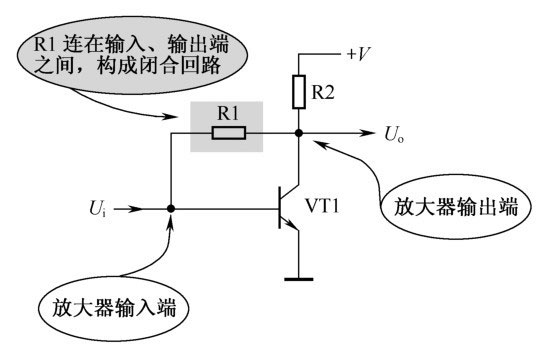

圖1-3所示是實際電路中的反饋電路舉例。電路中的三極管VT1構成一級放大器，基極是這一放大器的輸入端，集電極是放大器的輸出端，VT1管集電極與基極之間接有電阻R1, R1構成了反饋電路。

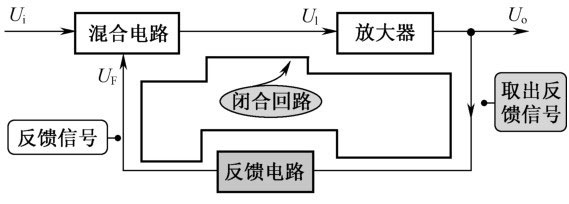

反饋電路使原本放大器輸入端和輸出端不相連的電路構成了一個閉合回路，如圖1-4所示，這個閉合回路是各種反饋電路的基本電路特征。

3．正反饋概念

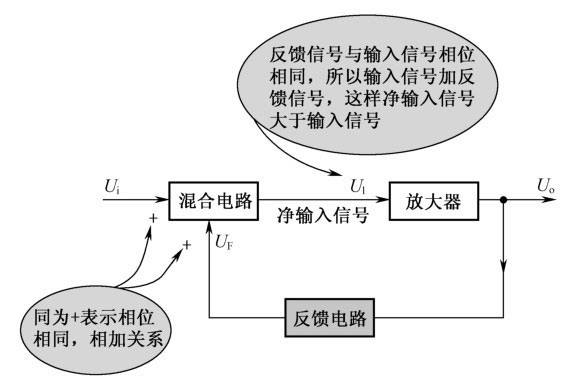

圖1-5所示是正反饋方框圖。當反饋信號UF與輸入信號Ui是同相位時，這兩個信號混合后是相加的關系，即Ui+UF，所以?xún)糨斎敕糯笃鞯男盘?hào)Ul比輸入信號Ui更大，而放大器的放大倍數沒有變化，這樣放大器的輸出信號Uo比不加入反饋電路時的大，這種反饋稱為正反饋。顯然，正反饋?zhàn)尫糯笃鞯妮敵鲂盘?hào)幅度更大，但這對于放大器而言并不是好事，相反是有害的。

加入正反饋之后的放大器，輸出信號愈大反饋愈大（當然不會無限制地增大，電路會自動穩幅），這是正反饋的特點。正反饋電路在放大器中通常不用（局部會用），它只適用于振蕩器中。

4．信號相位

分析正反饋和負反饋電路過程中，時常用到信號相位的概念，如果不能真正地掌握這個知識點，那么分析電路會相當困難，或是根本無法進行分析。

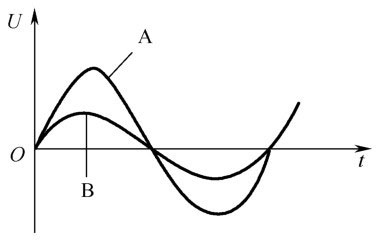

（1）同相信號。圖1-6所示是兩個同頻率同相位的正弦信號示意圖。A、B兩個信號頻率相同，它們的電壓波形同時增大，同時減小，同時為正半周，同時為負半周，同時達到正峰點，同時達到負峰點，這樣的兩個信號相位是相同的（只是信號A的幅度大于信號B的幅度），兩個信號之間相位差為0°，這兩個信號稱為同相信號。正反饋電路中，輸入信號Ui和反饋信號UF就是這樣的同相信號。

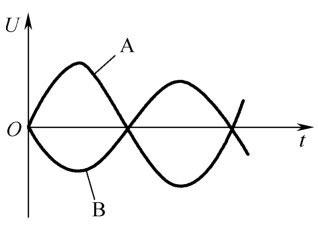

（2）反相信號。圖1-7所示是兩個相位相反的正弦信號示意圖。兩個信號A、B頻率相同，在電壓波形中，當信號A達到最大值（正峰點）時，另一個信號B達到最小值（負峰點），一個為正半周時，另一個為負半周，一個信號在增大時，另一個信號在減小，這樣的兩種信號相位相反，兩個信號之間的相位差為180°，這兩個信號稱為反相信號。在負反饋電路中，輸入信號Ui和反饋信號UF就是這樣的反相信號。

5．負反饋

圖1-8所示是負反饋方框圖。當反饋信號UF相位和輸入信號Ui的相位相反時，它們混合的結果是相減，結果凈輸入放大器的信號Ul比輸入信號Ui要小，使放大器的輸出信號Uo減小，引起放大器這種反饋過程的電路稱為負反饋電路。

6．反饋量

反饋量通俗地講就是從放大器輸出端取出的反饋信號，經反饋電路加到放大器輸入端的反饋信號量，即反饋信號大小。

負反饋的結果使凈輸入放大器的信號變小，放大器的輸出信號減小，這等效成放大器的增益在加入負反饋電路之后減小了。

當負反饋電路造成的凈輸入信號愈小，即負反饋量愈大，負反饋放大器的增益愈小；反之負反饋量愈小，負反饋放大器的增益愈大。

負反饋量愈大，雖然使放大器的放大倍數減小量愈大，但是對放大器的性能改善效果愈好。

1.1.2 負反饋電路種類

負反饋電路接在放大器的輸出端和輸入端之間，根據負反饋放大器輸入端和輸出端的不同組合形式，負反饋放大器共有下列4種電路。

（1）電壓并聯負反饋放大器；

（2）電壓串聯負反饋放大器；

（3）電流并聯負反饋放大器；

（4）電流串聯負反饋放大器。

1．電壓負反饋電路

電壓負反饋是針對負反饋電路從放大器輸出端取出信號而言的。電壓負反饋是指從放大器輸出端取出輸出信號的電壓來作為負反饋信號，而不是取出輸出信號的電流來作為負反饋信號，這樣的負反饋稱為電壓負反饋。圖1-9所示是電壓負反饋示意圖，圖中從輸出端取出的信號電壓作為反饋信號。

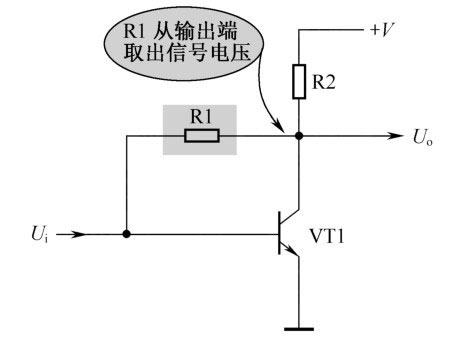

圖1-10所示是實用的電壓負反饋電路示意圖，可與方框圖對應理解。從電路中可以看出，電阻R1接在三極管VT1集電極，而集電極是這級放大器的輸出端，且集電極輸出的是信號電壓。

2．電流負反饋電路

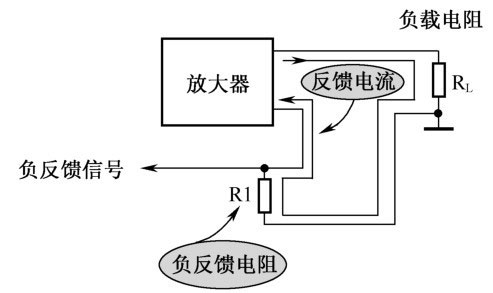

電流負反饋也是針對負反饋電路從放大器輸出端取出信號而言的，它是指從放大器輸出端取出輸出信號的電流來作為負反饋信號，而不是取出輸出信號的電壓來作為負反饋信號，這樣的負反饋稱為電流負反饋。圖1-11所示是電流負反饋示意圖，從R1取出輸出信號電流作為電流反饋信號。

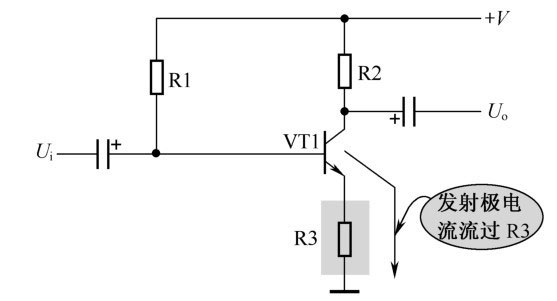

圖1-12所示是實用的電流負反饋電路。從電路中可以看出，VT1管集電極是該級放大器的輸出端，而負反饋電阻R3接在VT1管發射極與地線之間。VT1管發射極電流流過電阻R3，而發射極電流是這級放大器的輸出信號電流，所以這是電流負反饋電路。

3．串聯負反饋電路

電壓和電流負反饋都是針對放大器輸出端而言的，指負反饋信號從放大器輸出端的取出方式。串聯和并聯負反饋則是針對放大器輸入端而言的，指負反饋信號加到放大器輸入端的方式。

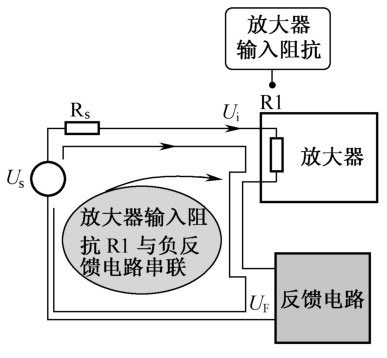

圖1-13所示是串聯負反饋電路示意圖。負反饋電路取出的負反饋信號，同放大器的輸入信號以串聯形式加到放大器的輸入回路中，這樣的負反饋稱為串聯負反饋。如圖1-13右側所示，放大器輸入阻抗與負反饋電阻串聯，這樣輸入信號與負反饋信號以串聯形式加入到放大器中。

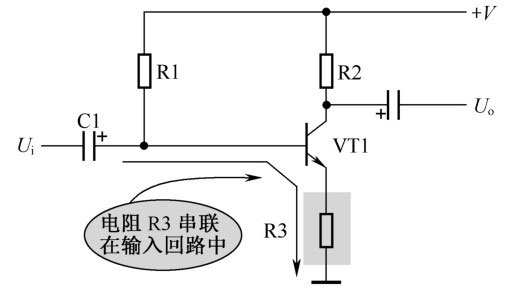

圖1-14所示是實用的串聯負反饋電路。電路中的負反饋電阻R3串聯在VT1管發射極回路中，同時它也是串聯在放大器輸入回路中的，因?yàn)榉糯笃鞯妮斎胄盘?hào)Ui產生的基極信號電流回路是：Ui→電容C1→VT1管基極→VT1管發射極→R3→地端。

4．并聯負反饋電路

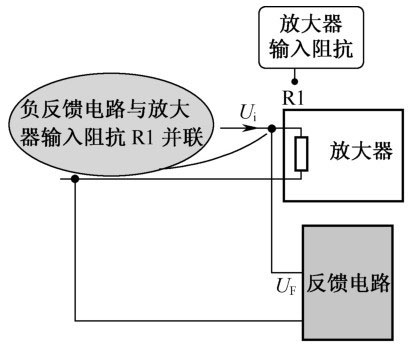

圖1-15所示是并聯負反饋電路示意圖。負反饋電路取出的負反饋信號，同放大器的輸入信號以并聯形式加到放大器的輸入回路中，這樣的負反饋稱為并聯負反饋。從電路上可以看出，放大器輸入阻抗與負反饋電阻并聯，這樣輸入信號和負反饋信號以并聯形式輸入到放大器中。

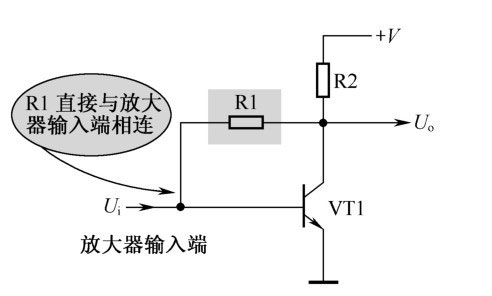

圖1-16所示是實用的并聯負反饋電路。電路中的電阻R1并聯在三極管VT1管基極，基極是這一放大器的輸入端，負反饋電阻R1直接并聯在放大器的輸入端上，所以這是并聯負反饋電路。

1.1.3 負反饋信號

前面從電路結構上介紹了負反饋電路，下面從參加負反饋的信號方面介紹負反饋，根據參加負反饋的信號不同，分為下列幾種。

1．直流負反饋

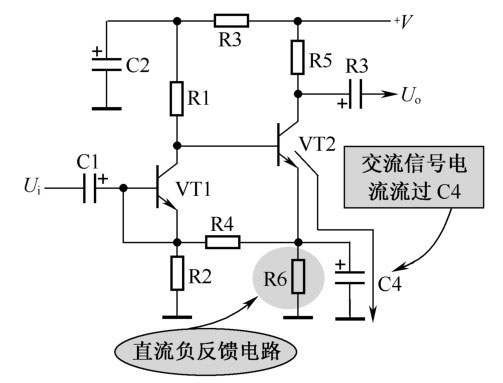

圖1-17所示電路中的電阻R6構成直流負反饋電路，由于旁路電容C4的存在，三極管VT2發射極輸出的交流信號電流通過C4到地端，交流信號電流沒有流過負反饋電阻R6，只是VT2管發射極輸出的直流電流流過電阻R6，所以R6只是構成了直流負反饋電路。

2．交流負反饋

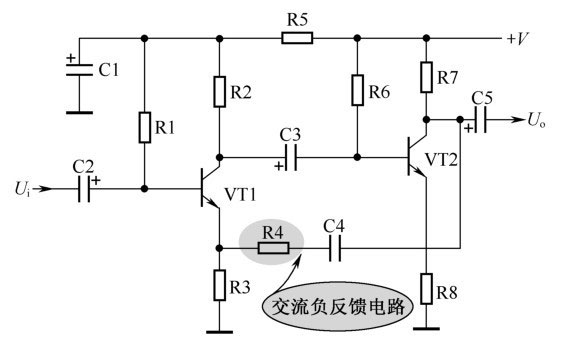

圖1-18所示電路中的電阻R4構成交流負反饋電路，因?yàn)殡娐分械碾娙軨4具有隔直通交作用，這樣直流電流不能流過電阻R4，只有交流信號電流流過R4，所以R4構成的是交流負反饋電路。

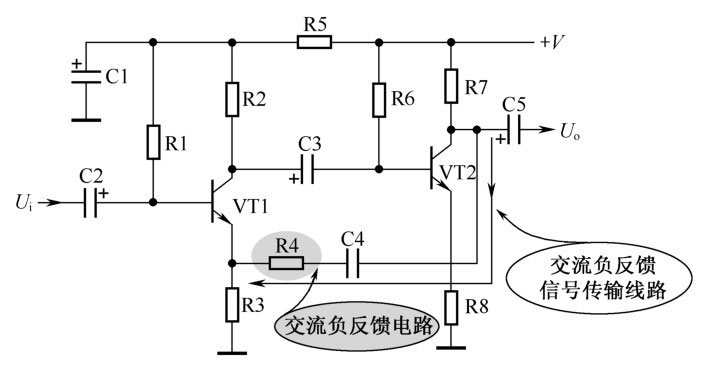

圖1-19所示是這一電路中的交流負反饋信號傳輸線路示意圖。

3．交流和直流雙重負反饋

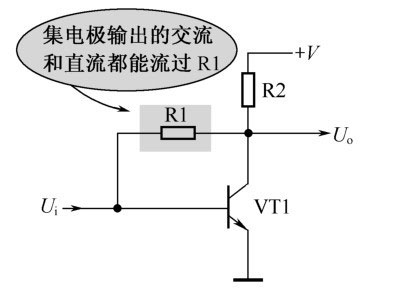

圖1-20所示電路中的電阻R1構成了交流和直流雙重負反饋電路，因?yàn)閂T1管集電極輸出的交流和直流都能通過電阻R1。

1.1.4 不同頻率信號的負反饋

1．高頻負反饋

它是指只有電路中的高頻信號參與負反饋，而電路中的低頻信號和中頻信號沒有參與負反饋。

2．低頻負反饋

它是指只有電路中的低頻信號參與負反饋，而電路中的高頻信號和中頻信號沒有參與負反饋。

3．某一特定頻率信號的負反饋電路

它是指某一特定頻率或某一很窄頻帶內的信號參與負反饋，而其他頻率的信號不參與負反饋。

1.1.5 局部和大環路負反饋

1．局部負反饋電路

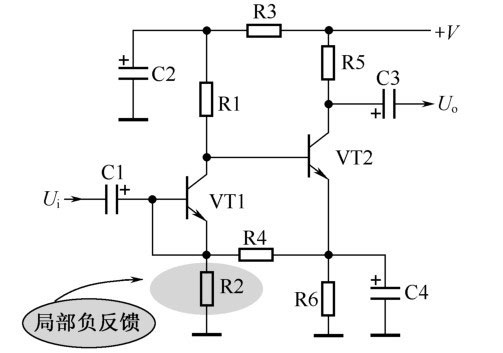

負反饋電路接在本級放大器輸入端和輸出端之間時稱為本級負反饋電路。如圖1-21所示，電路中的R2構成局部的負反饋電路，它在VT1放大器電路中。

局部負反饋又稱為單級負反饋。

2．多級大環路負反饋電路

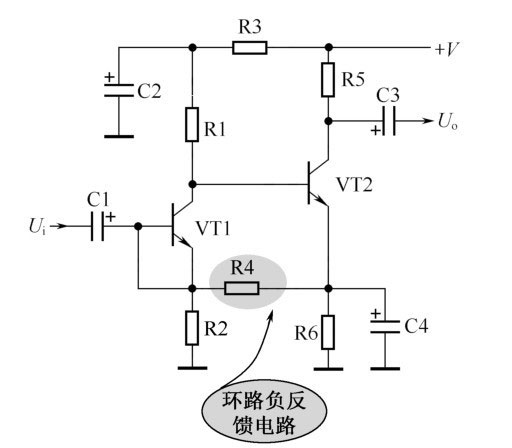

當負反饋電路接在多級放大器之間時（在前級放大器輸入端和后級放大器輸出端之間），稱為大環路負反饋電路。如圖1-22所示，電路中的電阻R4構成了兩級放大器之間的負反饋電路，R4一端接在第一級放大器放大輸入端（VT1管基極），另一端接在第二級放大器VT2管發射極。

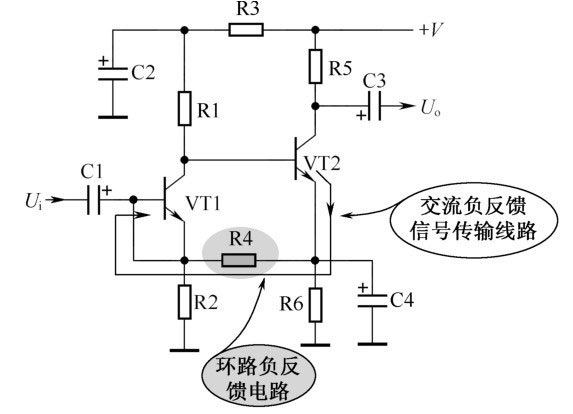

圖1-23所示是這一電路中負反饋信號傳輸線路示意圖。

多級大環路負反饋又稱多級負反饋。

1.1.6 負反饋電路分析方法

負反饋電路一直是比較難學的電路之一，如果掌握了基本的電路分析方法和4種典型負反饋電路的工作原理，那學習將比較輕松。

1．瞬時信號極性分析方法

對于負反饋電路工作原理的分析有特定的方法，即采用信號電壓瞬時極性分析法。圖1-24所示是一種負反饋電路，以該電路為例介紹這種電路的分析方法。

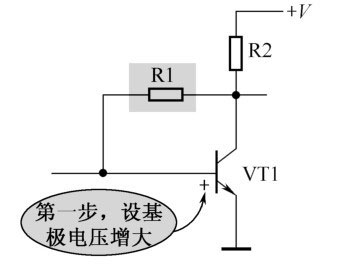

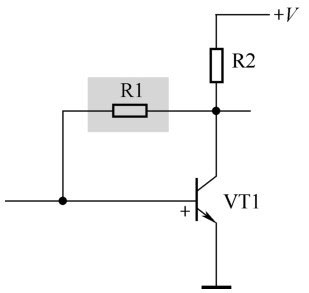

（1）第一步，設基極電壓增大。電路中用“+”號標在三極管基極上，表示基極電壓增大，如圖1-25所示。

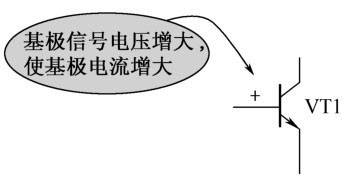

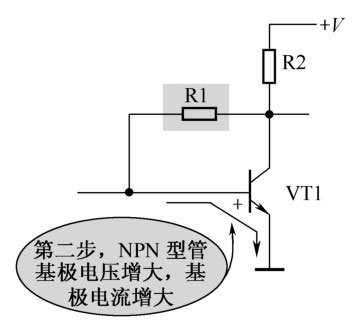

（2）第二步，分析基極電流情況。當基極信號電壓增大時，引起三極管基極電流是增大還是減小？NPN型三極管是基極電壓增大，基極電流增大，如圖1-26所示。對于PNP型三極管而言，基極電壓增大時基極電流減小。

（3）第三步，分析信號傳輸線路上有關點的信號電壓相位。沿著放大器中的信號傳輸線路，一步一步分析各點信號電壓是增大還是減小，并在各點上用“+”號或“-”號標出。“+”號表示是增大，“-”號表示是減小。這樣的分析一直到放大器輸出端。

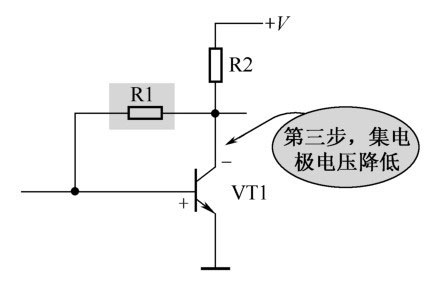

圖1-27所示是第三步分析示意圖。在基極信號電壓增大時，VT1管集電極電壓為減小（因?yàn)楣舶l(fā)射極放大器中集電極電壓相位與基極電壓相位相反），用“-”號標注。

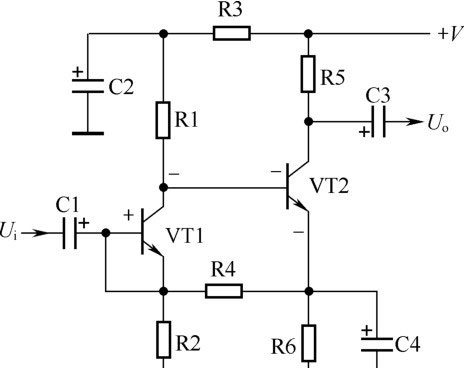

如果是多級放大器之間的負反饋電路，則要分別標出各只三極管相關電極上的信號電壓極性。如圖1-28所示，在VT1和VT2管信號傳輸?shù)碾姌O上標出信號極性符號“+”或“-”，如VT2管基極上信號極性為“-”，表示信號電壓下降。

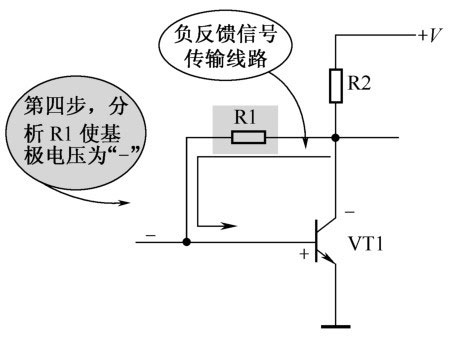

（4）第四步，分析反饋信號加到放大器輸入端。分析放大器輸出端的反饋信號加到輸入級放大管基極時，對凈輸入信號產生什么影響，如果減小了凈輸入信號，是負反饋過程，否則就不是負反饋電路。圖1-29所示電路中，通過電阻R1將VT1管集電極上“-”的信號電壓加到基極，使基極電壓減小，基極電流減小。

2．三極管各電極上信號極性判斷方法

三極管共有3種類型的放大器，對它們的信號極性判斷方法說明如下。

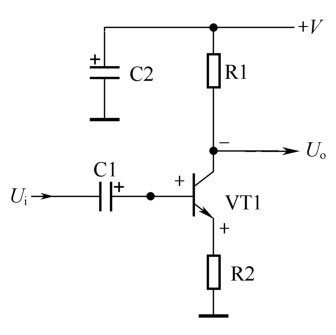

（1）共發射極放大器。圖1-30所示是共發射極放大器，基極上的“+”是輸入信號電壓極性，這時集電極信號電壓極性為“-”，發射極上的信號電壓極性為“+”。

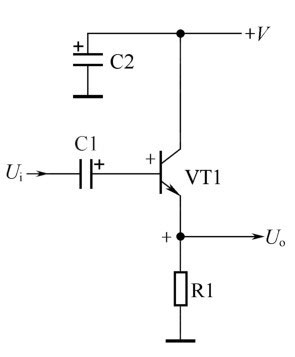

（2）共集電極放大器。圖1-31所示是共集電極放大器，基極上的“+”是輸入信號電壓極性，這時集電極交流接地，發射極上的信號電壓極性為“+”。

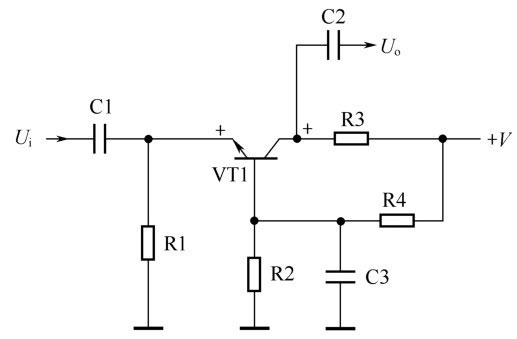

（3）共基極放大器。圖1-32所示是共基極放大器，發射極上的“+”是輸入信號電壓極性，這時基極交流接地，集電極上的信號電壓極性為“+”。

3．負反饋和正反饋判斷方法

（1）反饋信號加到三極管基極時的判斷方法。如圖1-33所示，當反饋信號加到三極管基極時，輸入信號電壓增大，反饋信號電壓也增大時，這是正反饋；輸入信號電壓增大，反饋信號電壓減小時，這是負反饋。這一圖有利于判斷時的記憶。

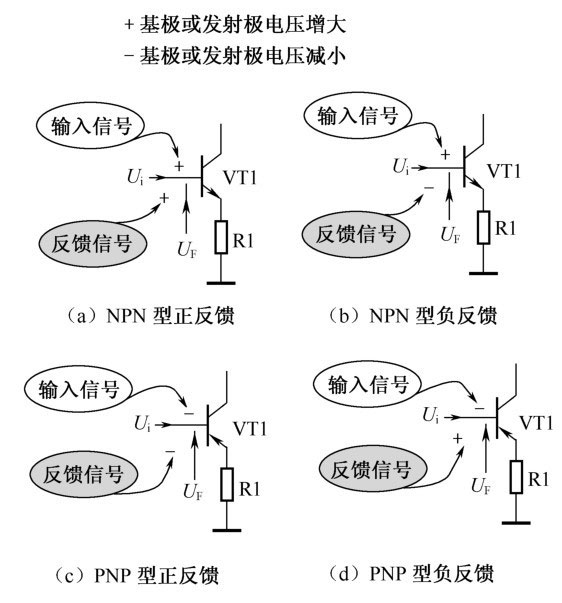

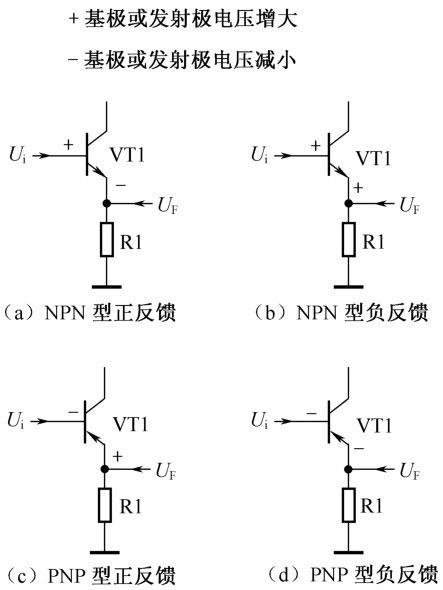

（2）反饋信號加到發射極時的判斷方法。當反饋信號加到三極管發射極上時也有多種情況，圖1-34所示是幾種正反饋和負反饋判斷方法示意圖。圖中，Ui是加到VT1管基極上的輸入信號，UF是加到VT1管發射極上的反饋信號。圖1-34（a）所示是NPN型三極管電路，VT1管基極上信號電壓增大（為“+”），發射極上信號電壓減小（為“-”），這是正反饋電路。

圖1-34（b）所示是NPN型三極管電路，VT1管基極上信號電壓增大（為“+”），發射極上信號電壓增大（為“+”），這是負反饋電路。

圖1-34（c）所示是PNP型三極管電路，對于PNP型三極管電路，為了分析反饋過程的方便，通常設加到三極管基極上的信號電壓在減小。VT1管基極上信號電壓減小（為“-”），發射極上信號電壓增大（為“+”），這是正反饋電路。

圖1-34（d）所示是PNP型三極管電路，VT1管基極上信號電壓減小（為“-”），發射極上信號電壓減小（為“-”），這是負反饋電路。

4．負反饋電路分析說明

在采用瞬時信號極性分析法分析負反饋電路時，要注意以下幾點。

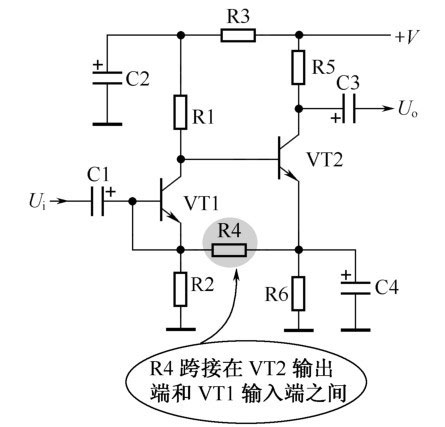

（1）一個關鍵點。找出放大器中的負反饋元件是分析電路的一個關鍵，這里介紹一個方法，即凡是跨接放大器輸入端和輸出端的元件均是構成反饋電路的元件，在多級放大器中用這種方法找出負反饋元件更加方便。如圖1-35所示，電路中電阻R4接在第二級放大器VT2管發射極與第一級放大器VT1管基極之間，它就是負反饋元件。

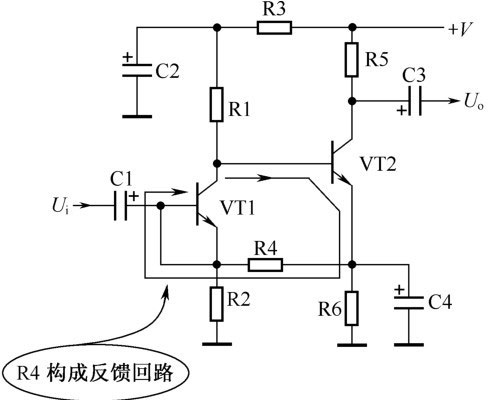

（2）一個判斷標準。整個負反饋電路分析應該是成環路的，即從輸入級放大器的輸入端分析到參與負反饋放大器的輸出級，再回到輸入級放大器的輸入端。如果分析過程中沒有成環路，說明電路分析錯了。如圖1-36所示，電路中電阻R4構成了反饋回路。

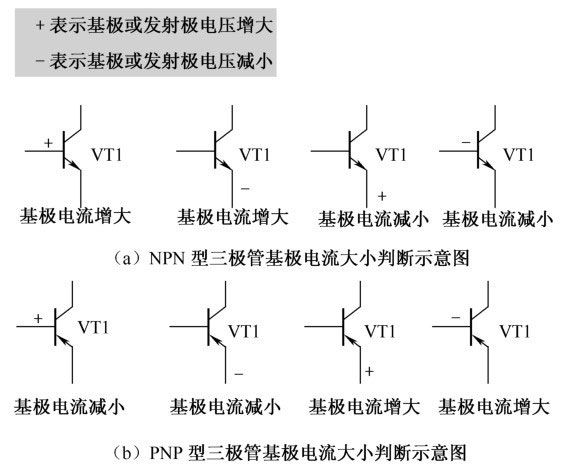

（3）注意NPN型和PNP型三極管的不同。電路分析中要用到三極管基極或發射極電壓變化對基極電流的影響，如圖1-37所示。對于NPN型三極管而言，當基極信號電壓在增大時，引起基極電流增大；當基極信號電壓減小時，引起基極電流減小；當發射極信號電壓增大時，引起基極電流減小；當發射極信號電壓減小時，引起基極電流的增大。對于PNP型三極管，電壓變化而引起的電流變化與上述全部相反。

（4）電流變化方向不能錯。在電路分析過程中，信號電壓的變化引起電流增大還是減小，變化的結果不能搞錯，否則分析結果出錯。如圖1-38所示，這是NPN型三極管，基極電流信號電壓為“+”，即基極信號電壓在增大，這時基極電流應該增大，如果分析成基極電流減小那就錯誤了。如若在分析過程中，有兩次將這一問題搞錯，最后的結果，雖是正確的，但分析過程是錯誤的。

（5）一個簡便的方法。在電路分析過程中，可以假設三極管基極信號電壓極性為正，也可以設它為負，最終的負反饋結果是一樣的。對于NPN型三極管而言，設為負對電路分析不太方便（使基極電流減小的分析不符合通常習慣），所以通常是設為正。對于PNP型三極管而言則要設為負來進行分析。

（6）一種符號。負反饋電路的分析也可以用符號↑或↓來分別表示信號在增大或減小。例如，如圖1-39所示，VT1管基極信號電壓↑（使VT1管基極電流↑）→VT1管集電極信號電壓↓→通過電阻R1使VT1管基極信號電壓↓→使VT1管基極電流減小，所以R1構成的是負反饋電路。

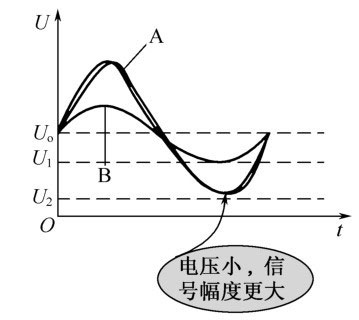

（7）一個注意點。對于信號的負半周而言，三極管某一電極的電壓與信號幅度之間的關系在理解上有時會比較困惑。如圖1-40所示，信號B負半周峰點的直流電壓為U1，當信號幅度更大時為A信號，它的負半周峰點的直流電壓為U2,U2＜U1，但是A信號的幅度（負半周幅度）大于B信號（負半周幅度），這是因?yàn)樾盘?hào)A、B都是“騎”在一個直流電壓Uo（直流偏置電壓）上的。

對于正半周信號而言不存在這種理解上的困惑，因?yàn)橹绷麟妷捍笮盘?hào)幅度大。所以，在做一些公式的計算時先分析信號的方向，這樣計算就只管大小而不管信號的方向，可降低計算的復雜性。

5．負反饋信號種類分析說明

在進行負反饋電路分析時，要分析出參加負反饋的信號種類。例如，是直流信號還是交流信號，還是直流和交流的混合信號。對交流信號而言，要分清是低頻段信號還是高頻段信號，或是某一特定頻段的信號。

分析參加負反饋的信號種類時，主要是看負反饋電路特性和整個負反饋回路的特性，這些回路特性決定了負反饋的種類，主要有下列幾種情況。

（1）沒有隔直元件。如果整個負反饋回路中沒有隔直元件（如沒有電容器），那么直流信號可以參與負反饋，所以這時的負反饋信號肯定有直流信號，是直流和交流的混合反饋。

（2）反饋電路中存在交流旁路元件。并不是直流信號能夠進行負反饋，就一定存在交流負反饋，當負反饋元件上存在交流旁路元件時，就不會存在交流負反饋，如發射極負反饋電阻可以提供直流負反饋，但當其上并聯發射極旁路電容時，就只存在直流負反饋，而沒有交流負反饋。

（3）反饋電路中存在選頻元件。當負反饋回路有選頻元件時，如LC諧振電路，負反饋信號就有頻率特性要求了。若只讓低頻信號參與負反饋，就是低頻負反饋；若只讓高頻信號參與負反饋就是高頻負反饋；若只讓某一頻率的信號參與負反饋，就是這一特定頻率信號的負反饋。
