3.1　手工焊接常用工具

焊接是電子產品實現連接的重要方法之一，是將導線、元器件引腳與印制電路板連接在一起的過程，是電子產品裝配過程中的一個重要步驟。采用合適的焊接工具是保證電子產品焊接質量的關鍵一環。

3.1.1　電烙鐵

電烙鐵是最常用的手工焊接工具之一，被廣泛用于各種電子產品的生產與維修。

1.電烙鐵的分類

常見的電烙鐵分為外熱式、內熱式、恒溫式等，最常用的是內熱式和外熱式兩種。

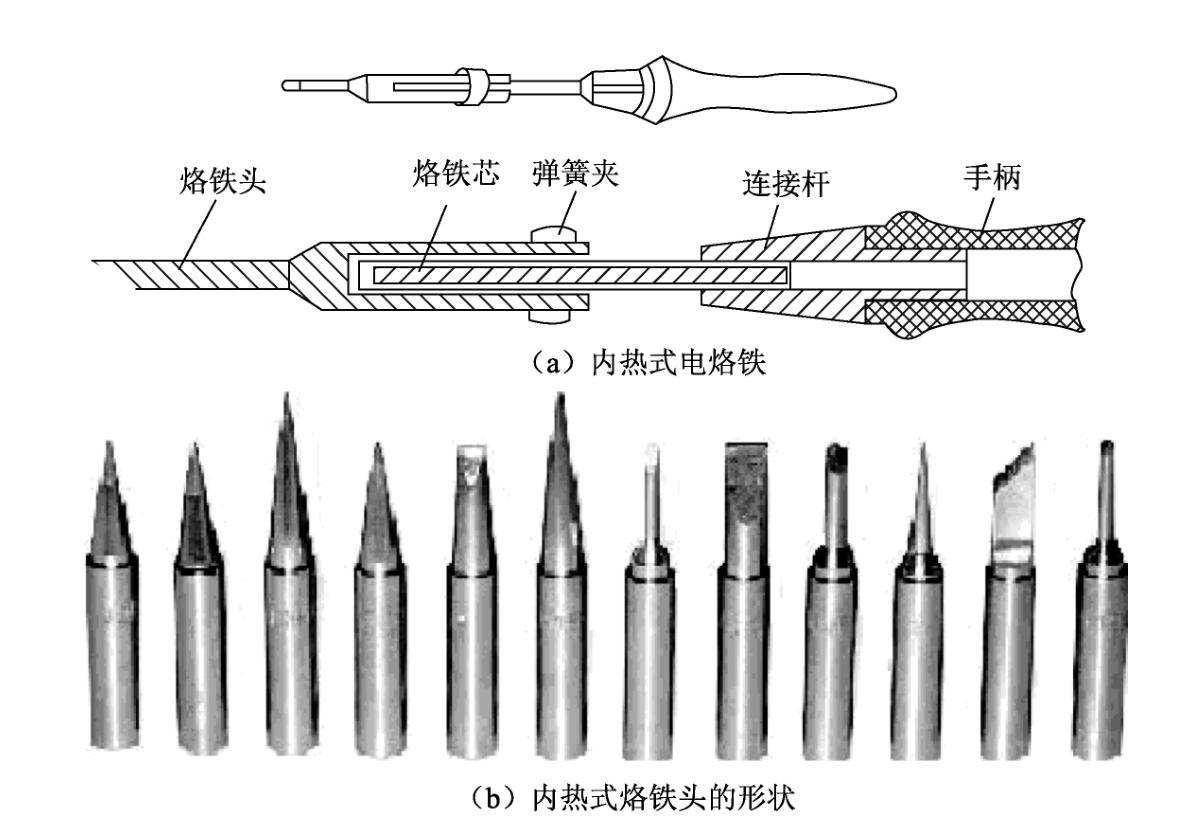

（1）內熱式電烙鐵。常見的內熱式電烙鐵及烙鐵頭形狀如圖3-1所示。電烙鐵由手柄、電源線、緊固螺釘、烙鐵頭、加熱體等部分組成。烙鐵芯一般采用極細的鎳鉻電阻絲繞在磁管上制成，它被鉻鐵頭包起來，故稱為內熱式。烙鐵頭的溫度也可以通過移動烙鐵頭與烙鐵芯的相對位置來調節。內熱式電烙鐵發熱快，熱效率高，體積小，重量輕，故目前用得較多。

（2）外熱式電烙鐵。外熱式電烙鐵因烙鐵芯在烙鐵頭外面故稱之為外熱式。烙鐵頭是由紫銅或銅合金制成，具有較好的傳熱性能。烙鐵頭的體積、形狀、長短與工作所需溫度和工作環境有關。常用的烙鐵頭有鑿形、圓錐形、圓斜面形、彎形等。

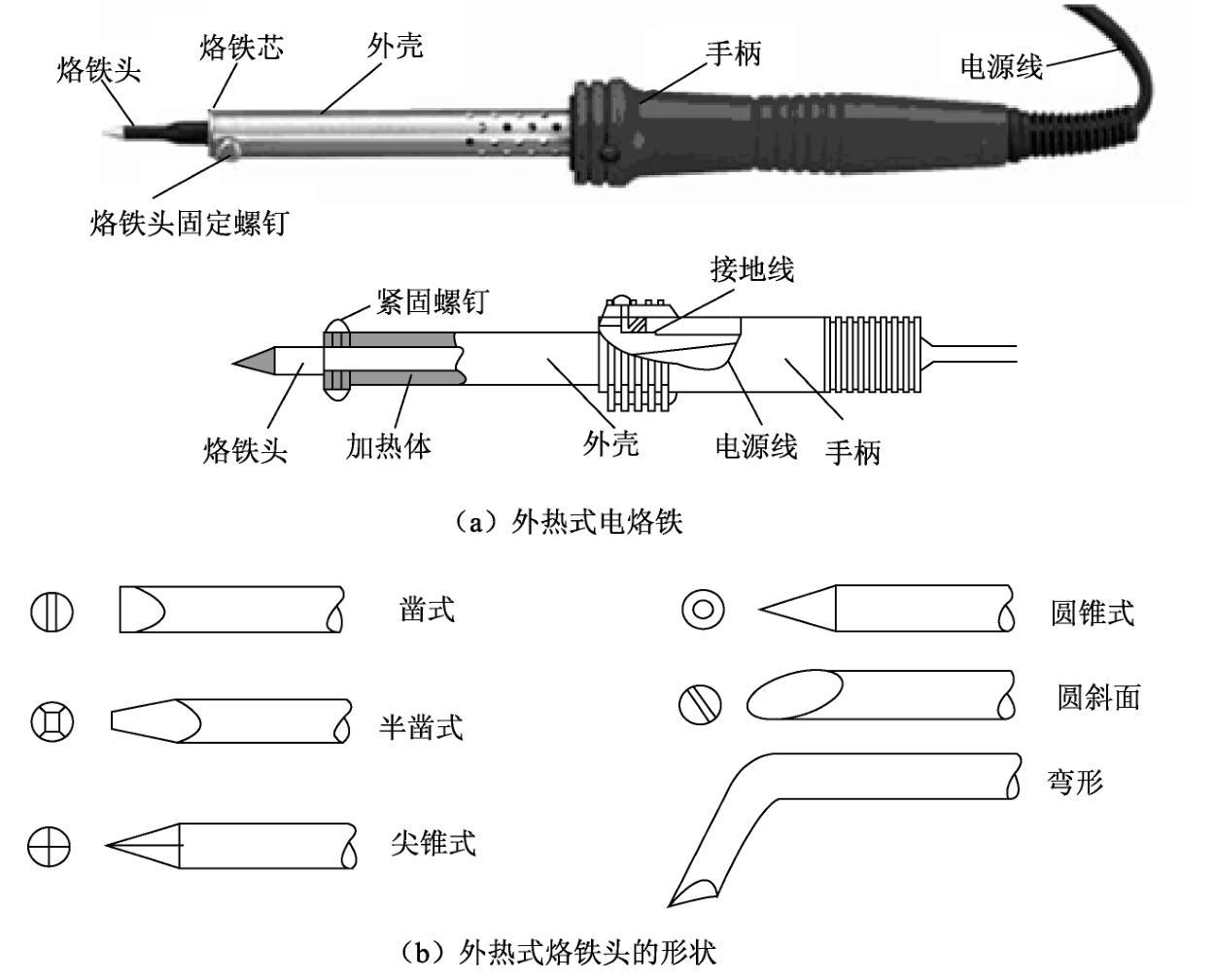

烙鐵頭的溫度可以通過烙鐵頭固定螺釘來調節。外熱式電烙鐵的規格有多種，常用的有25W、45W、75W，100W等。其熱利用率相對內熱式要低得多。常用外熱式電烙鐵外形及烙鐵頭形狀如圖3-2所示。

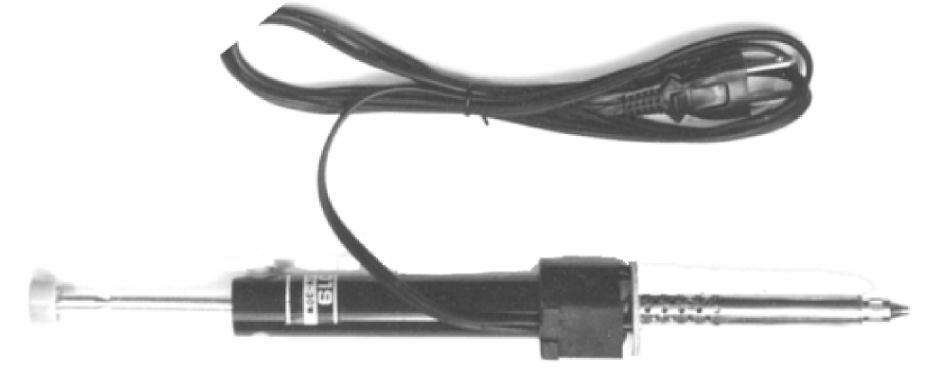

（3）吸錫電烙鐵。吸錫電烙鐵如圖3-3所示，常用于對焊點進行拆焊。它主要由含電熱絲的外壁、彈簧及柱狀內芯組成。使用時，擠壓內芯使彈簧變形，待焊點融化后，按下卡內芯的按鈕，彈簧迅速恢復形變，彈起內芯，吸錫口形成強勁氣流，將溶化的焊料吸走，以便拆卸元器件。吸錫電烙鐵是將活塞式吸錫器與電烙鐵融為一體的拆卸工具。

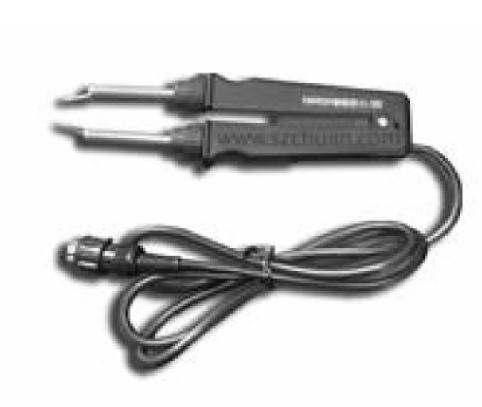

（4）電熱鑷子。電熱鑷子是一種專用于SMC貼片元器件的高檔工具，它相當于兩把組裝在一起的電烙鐵，只是兩個電熱芯獨立安裝在兩則，同時加熱。接通電源后，捏合電熱鑷子夾住SMC元器件的兩個焊端，加熱頭的熱量熔化焊點，很容易把元器件取下來。電熱鑷子的外形如圖3-4所示。

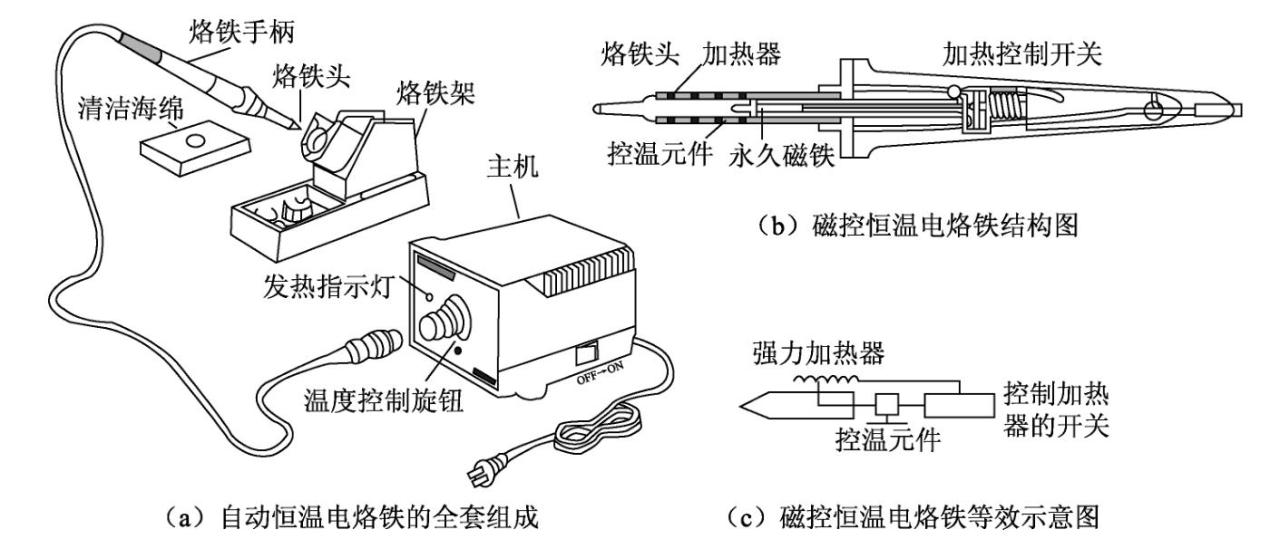

（5）恒溫電烙鐵。恒溫電烙鐵的結構圖如圖3-5所示，在烙鐵頭內裝有磁鐵式的溫度元器件，由它來控制通電時間，實現恒溫的目的。當電烙鐵通電時，溫度上升，當達到預定溫度時，烙鐵頭內的強磁體傳感器達到某一溫度（居里點）而磁性消失，從而使磁芯開關觸點斷開，烙鐵加熱器斷電。當溫度低于強磁體傳感器某一溫度（居里點）時，強磁體便恢復磁性，并吸動磁芯開關中的永久磁鐵，使控制開關的觸點接通，繼續向電烙鐵供電，如此循環往復，達到控制溫度的目的。在電子產品的焊接中常選用恒溫電烙鐵，但它的價格比一般電烙鐵的價格高。

2.電烙鐵的選用

電烙鐵的種類及規格有很多種，而被焊工件的大小有所不同，因而合理地選用電烙鐵的功率和種類，對提高焊接質量和工作效率有直接關系。如果被焊件較大，使用的電烙鐵功率較小，則焊接溫度過低，焊料熔化慢，焊劑不能揮發，焊點不光滑、不牢固，勢必造成焊接強度及質量不合格，甚至焊料不熔化，使焊接無法進行。如果電烙鐵的功率太大，會使過多的熱量傳遞到被焊工件上面，使元器件的焊點過熱，造成元器件損壞，致使印制電路銅箔脫落等。

選用電烙鐵時，可以從以下幾方面進行考慮：

（1）焊接集成電路、晶體管及受熱易損元器件時，應選用20W內熱式、25W的外熱式電烙鐵或恒溫電烙鐵。

（2）焊接導線及同軸電纜時，應選用45～75W外熱式電烙鐵或者50W內熱式電烙鐵。

（3）焊接較大的元器件時，如輸出變壓器的引線腳、大電解電容的引線腳、金屬底盤接地焊片等，應選用100W以上的電烙鐵。

（4）烙鐵頭長度的調整。電烙鐵的功率選定后，已基本滿足焊接溫度的要求。工作中還可以通過調整烙鐵頭的長度來調整烙鐵頭的溫度。例如，焊接集成電路與晶體管時，電烙鐵溫度就不能太高，且時間不能過長，此時可適當調整烙鐵頭插入烙鐵芯的長度，從而控制烙鐵頭的溫度，烙鐵頭往前調整溫度降低，反之升高。

（5）烙鐵頭的選擇。烙鐵頭有直頭和彎頭兩種。當采用握筆法時，直頭的電烙鐵使用起來較靈活，適合在元器件較多的電路中進行焊接。彎頭電烙鐵用正握法較合適，多用于線路板垂直于桌面的情況下焊接。

3.電烙鐵使用注意事項

（1）新烙鐵使用前的處理。在使用前先用砂布打磨烙鐵頭，將其氧化層去除，露出均勻、平整的銅表面，然后將烙鐵頭裝好通電。當烙鐵頭溫度長到能熔錫時，將烙鐵頭在松香上蘸涂一下，等松香冒煙后再蘸涂上一層錫，如此反復進行幾次，直到整個烙鐵頭修整面均勻地掛上一層錫為止。電烙鐵通電后一定要立刻蘸上松香，否則其表面會再一次生成氧化層。

（2）使用過的烙鐵頭的處理。電烙鐵用了一定時間，或是烙鐵頭被焊錫腐蝕得凸凹不平，此時不利于熱量傳遞，或者是烙鐵頭表面氧化使烙鐵頭被“燒死”，不再吃錫。這種情況下，電烙鐵雖然很熱，但就是焊不上元器件。處理方法是用銼刀將烙鐵頭部的氧化層及凹坑銼掉，銼成原來的形狀，然后再按照新烙鐵頭的處理方法進行處理。使用合金烙鐵頭時，切忌用銼刀修整。

（3）電烙鐵的保養。在開始焊接前后，經常在濕潤的木質纖維海綿上擦拭烙鐵頭，清除烙鐵頭上的殘錫，保持烙鐵頭的清潔。在烙鐵頭上均勻鍍上一層焊錫，它不僅在焊接時起到傳熱作用，還能保護烙鐵頭不被氧化。在焊接時不要施加壓力，否則會使烙鐵頭受損變形或損壞元器件、損傷電路板的焊盤。焊接完成以后，要清潔烙鐵頭并鍍上一層新錫作為保護。

（4）恒溫電烙鐵焊接作業順序：

①清洗纖維海綿，使海綿表面潔凈，無明顯焊錫或松香殘?jiān)３趾＞d潤濕（輕壓不出水）。

②打開電源開關，調整控溫旋鈕到所需溫度。

③加熱指示燈開始閃爍時，可以開始焊接作業。

④操作完畢，加錫保養烙鐵頭，將電烙鐵置于烙鐵架上，調節溫度到最低后關閉電源開關。

4.電烙鐵常見故障及其維護

電烙鐵使用過程中常見的故障有：電烙鐵通電后不發熱，烙鐵頭不吃錫，烙鐵帶電等。下面以內熱式20W電烙鐵為例分述如下：

（1）電烙鐵通電后不發熱。遇此故障首先斷開電源，用萬用表歐姆擋測量電源引線（插頭）兩端，如表針不動，說明有斷路故障。當插頭本身無故障時，可用萬用表測量膠木手柄內烙鐵芯的兩根引線，若表針仍不動說明烙鐵芯損壞，應更換新烙鐵芯。更換烙鐵芯時應注意引線的正確連接，電烙鐵有3個接線柱，其中一個為地接線柱以防感應電壓使外殼帶電，電熱絲的接頭通過接線柱與220V交流電源相接。若將220V電源接到地接線柱上，則電烙鐵的外殼就會帶電，被焊件也帶電，將損壞元器件或發生觸電事故。如果測得電阻值為2.5kΩ左右，說明烙鐵芯是好的，故障出現在引線及插頭上，多為電源引線斷路或接點斷開，進一步測量即可發現。

更換烙鐵芯的方法：將固定的烙鐵芯的引線松開，將引線卸下，把烙鐵芯從連接桿中取出，然后將新的同規格的烙鐵芯插入連接桿將引線固定在固定螺釘上，并將烙鐵芯多出的引線頭剪掉，以防兩引線不慎短路。

（2）烙鐵頭帶電。烙鐵頭帶電除前面所述電源線錯接在接地線的接線柱上的原因外，多為電源線從烙鐵芯固定螺釘上脫落后，碰到了接地線的螺釘上，從而造成烙鐵頭帶電。這種故障最易造成觸電事故，并損壞元器件。為此，要經常檢查壓線螺釘是否松動或丟失，發現問題應及時修理。

（3）烙鐵頭不吃“錫”。烙鐵頭長時間使用因氧化而不沾錫，這種現象稱之為燒死。當出現不吃錫的情況時，可用細砂紙或銼刀將烙鐵頭重新打磨或銼出新刃，然后重新鍍上焊錫即可使用。

（4）烙鐵頭出現凹坑或氧化腐蝕層，使烙鐵頭的刃面不平。遇此情況，可用銼刀將氧化層及凹坑銼掉，銼成原來的形狀，然后再鍍上錫，即可重新使用。

3.1.2　電熱風槍

電熱風槍是利用高溫?zé)犸L(fēng)加熱焊錫和元器件引腳，使焊錫熔化，實現焊接或拆焊的半自動設備，如圖3-6所示。

電熱風槍由控制臺（主機）和電熱風吹槍組成。電熱風吹槍內裝有電熱絲，用軟管連接熱風吹槍和控制臺內置的吹風電動機。按下熱風臺前面板上的電源開關（開關ON），電熱絲和吹風電動機同時開始工作，電熱絲被加熱，吹風電動機壓縮空氣，通過軟管從熱風吹槍前端吹出來，電熱絲達到足夠的溫度后，就可以用熱風進行焊接或拆焊；斷開電源開關（開關OFF），電熱絲停止加熱，但吹風電動機還要工作一段時間，直到熱風吹槍的溫度降低以后才自動停止。熱風搶的前面板上，除了電源開關，還有HEATER（加熱溫度）和AIR（吹風強度）兩個旋鈕，分別用來調整、控制電熱絲的溫度和吹風電動機的送風量。兩個旋鈕的刻度都是從1到8，分別指示熱風的溫度和吹風強度。使用電熱風槍焊接SMT電路板時，應該把“溫度”旋鈕置于刻度“4”左右，“送風量”旋鈕置于刻度“3”左右。熱風吹槍的前端可以裝配各種專用的熱風嘴，用于拆卸不同尺寸、不同封裝方式的芯片。

3.1.3　其他焊接裝配輔助工具

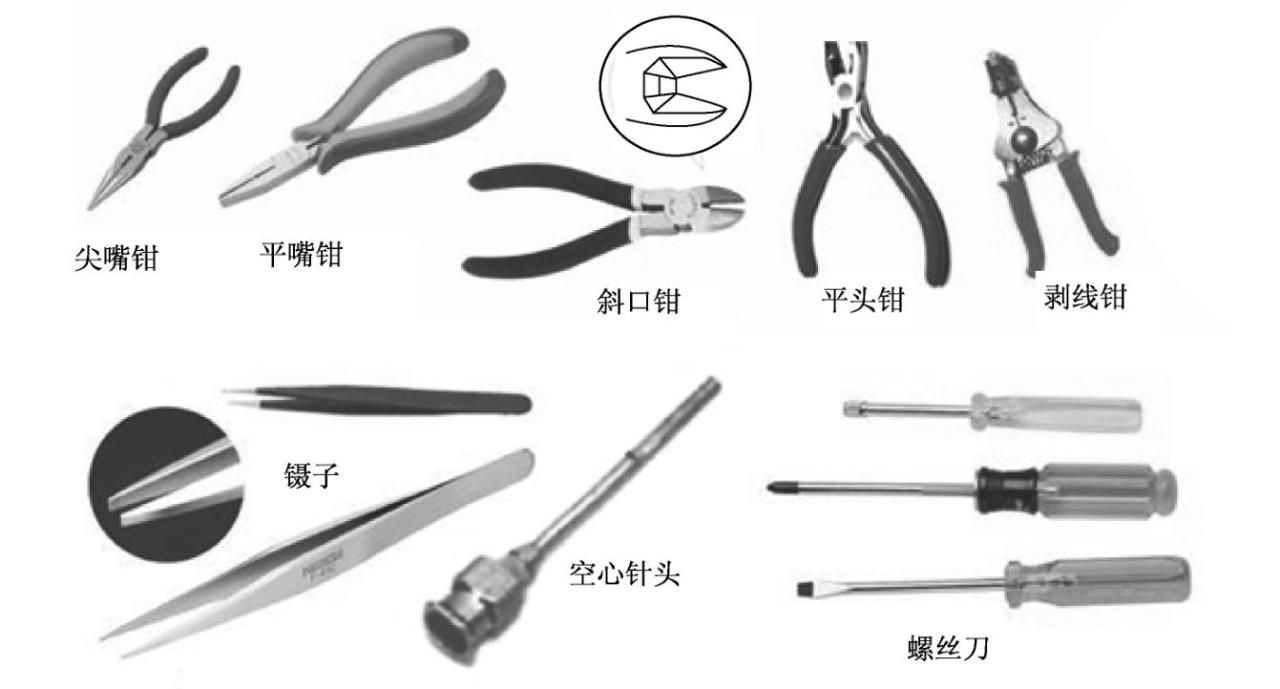

電子產品在裝配過程中常用的其他工具如圖3-7所示。

1.尖嘴鉗

尖嘴鉗頭部較細，適用于夾持小型金屬零件或彎曲元器件引線，以及電子裝配時其他鉗子較難涉及的部位，不宜用力夾持物體。

2.平嘴鉗

平嘴鉗鉗口平直，可用于夾彎元器件引線，因?yàn)殂Q口無紋路，所以對導線拉直，整形比尖嘴鉗適用。但因鉗口較薄，不易夾持螺母或需施力較大部位。

3.斜嘴鉗

斜嘴鉗用于剪掉焊后線頭或元器件引腳，也可與尖嘴鉗配合，剝?nèi)?dǎo)線的絕緣皮。

4.平頭鉗

平頭鉗頭部較寬平，適用于螺母或緊固件的裝配操作，但不能代替錘子敲打零件。

5.剝線鉗

剝線鉗專門用于剝?nèi)?dǎo)線絕緣層，使用時應注意將需剝皮的導線放入合適的槽口，以免剝皮時剪斷或剪傷導線，剪口的槽合攏后應為圓形。

6.鑷子

鑷子有尖嘴鑷子和圓嘴鑷子兩種。尖嘴鑷子用于夾持細小的導線，以便于裝配焊接，圓嘴鑷子用于彎曲元器件引線和夾持元器件焊接等，用鑷子夾持元器件焊接時還能起到散熱的作用。元器件的拆卸也需要用鑷子。

7.空心針頭

用空心針頭拆卸電子元器件或集成電路時。應首先選擇合適的空心針頭，以針頭的內徑能正好套住集成電路引腳或電子元器件引腳為宜。拆卸時一邊用電烙鐵熔化集成電路引腳上的焊點，一邊用空心針頭套住引腳旋轉，等焊錫凝固后拔出針頭，這樣引腳便會和印制電路板完全分開。待各引腳按上述辦法與印制電路板脫開后，集成電路或電子元器件便可輕易從電路板上拆下。

8.螺絲刀

螺絲刀又稱起子或改錐，有“-”字形和“+”字形兩種，專用于擰螺釘。
